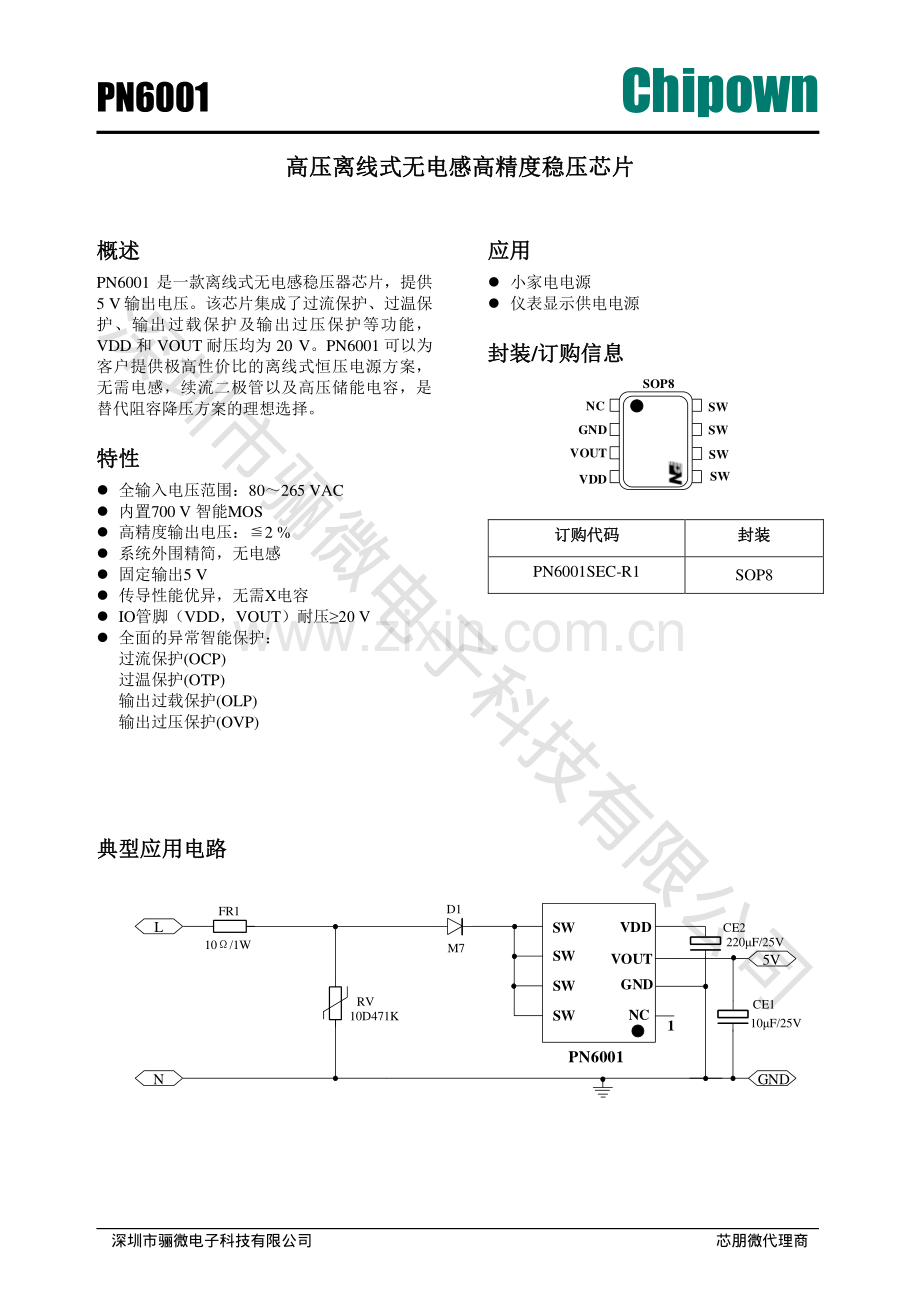

PN6001 Chipown 高压离线式无电感高精度稳压芯片高压离线式无电感高精度稳压芯片 概述概述 PN6001 是一款离线式无电感稳压器芯片，提供5 V 输出电压。该芯片集成了过流保护、过温保护、输出过载保护及输出过压保护等功能，VDD 和 VOUT 耐压均为 20 V。PN6001 可以为客户提供极高性价比的离线式恒压电源方案，无需电感，续流二极管以及高压储能电容，是替代阻容降压方案的理想选择。特性特性 全输入电压范围：80265 VAC 内置700 V 智能MOS 高精度输出电压：2%系统外围精简，无电感 固定输出5 V 传导性能优异，无需X电容 IO管脚（VDD，VOUT）耐压20 V 全面的异常智能保护：过流保护(OCP)过温保护(OTP)输出过载保护(OLP)输出过压保护(OVP)应用应用 小家电电源 仪表显示供电电源封装封装/订购信息订购信息 SOP8NCGNDVDDSWSWVOUTSWSW订购代码订购代码 封装封装 PN6001SEC-R1 SOP8 典型应用电路典型应用电路 D1NLPN6001SWSWSWNCVOUTGNDVDDFR1RV5VGNDSW1220F/25V10F/25VM7CE2CE110D471K10/1W深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司PN6001 Chipown 典型性能特征典型性能特征 所有波形测试条件为 VAC=230 V,VOUT=5 V，IOUT=20 mA，配置见手册中典型应用电路所示。TA=25 C,除非另有说明。图图 1.Imax vs.VAC 图图 2.Vout vs.温度温度 图图 3.Bvdss vs.温度温度 图图 4.VDD vs.温度温度 图图 5.Rdson vs.温度温度 图图 6.Iocp vs.温度温度 051015202530354080120160200240280Imax(mA)VAC(V)TA=25TA=754.904.924.944.964.985.005.025.045.065.085.10-4004080120160Vout(V)Temperature()6006507007508008509009501,000-4004080120160Bvdss(V)Temperature()5.05.56.06.57.07.58.08.59.09.510.0-4004080120160VDD(V)Temperature()VDDonVDDoff510152025303540-4004080120160Ron()Temperature()7072747678808284868890-4004080120160Iocp(mA)Temperature()深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司PN6001 Chipown 典型性能特征（续）典型性能特征（续）所有波形测试条件为 VAC=230 V,VOUT=5 V，IOUT=20 mA，配置见手册中典型应用电路所示。TA=25 C,除非另有说明。图图 7.VOUT 调整率调整率 vs.输入电压输入电压 图图 8.VOUT 调整率调整率 vs.负载电流负载电流 IIN1A/div.1s/div.VOUT5V/div.VDD5V/div.VSW250V/div.图图 9.启动波形启动波形IIN1A/div.100ms/div.VOUT5V/div.VDD5V/div.VSW250V/div.图图 10.关断关断波形波形80s/div.VOUT20mV/div.图图 11.输出输出纹波纹波 IOUT=20 mA IOUT20mA/div.400s/div.VOUT50mV/div.图图 12.负载响应负载响应 IOUT=0 20 mA-5-4-3-2-101234580120160200240280Line Regulation(%)VAC(V)-5-4-3-2-10123455101520Load Regulation(%)IOUT(mA)深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司PN6001 Chipown 典型性能特征（续）典型性能特征（续）所有波形测试条件为 VAC=230 V,VOUT=5 V，IOUT=20 mA，配置见手册中典型应用电路所示。TA=25 C,除非另有说明。IIN1A/div.20ms/div.VOUT5V/div.VDD5V/div.VSW250V/div.图图 13.短路保护短路保护IIN1A/div.20ms/div.VOUT5V/div.VDD5V/div.VSW250V/div.图图 14.短路保护恢复短路保护恢复深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司PN6001 Chipown 封装信息封装信息 封装外形尺寸封装外形尺寸 尺寸尺寸 符号符号 最小最小(mm)正常正常(mm)最大最大(mm)尺寸尺寸 符号符号 最小最小(mm)正常正常(mm)最大最大(mm)A 1.75 D 4.80 4.90 5.00 A1 0.10 0.225 E 5.80 6.00 6.20 A2 1.30 1.40 1.50 E1 3.80 3.90 4.00 A3 0.60 0.65 0.70 e 1.270BSC b 0.39 0.47 h 0.25 0.50 b1 0.38 0.41 0.44 L 0.5 0.80 c 0.2 0.24 L1 1.05REF c1 0.19 0.20 0.21 0 8 表表面丝印面丝印 封装封装 PN PN6001 YWWXXXXX(1)SOP8(1).YWW=日期代码,XXXXX=内部代码 备注：1.此制图可以不经通知进行调整；2.器件本体尺寸不含模具飞边。深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司PN6001 Chipown 编带和卷轴信息编带和卷轴信息 A(mm)T(mm)T1(mm)H(mm)C(mm)D(mm)d(mm)A0(mm)B0(mm)K0(mm)330 1.0 3+1/-012.4+1/-0100 0.5 12.00+0.5/-0.217.70 0.40 2.00+0.5/-0.26.60 0.1 5.3 0.1 1.9 0.1 W(mm)F(mm)E1(mm)P0(mm)P1(mm)P2(mm)D0(mm)D1(mm)Pin 1 Quadrant 12.00 0.1 5.50 0.1 1.75 0.10 4.00 0.10 8.0 0.1 2.0 0.1 1.5+0.1/-01.55 0.05 UL 备注：1.此制图可以不经通知进行调整;2.所有尺寸是毫米公制的标称值；3.此制图并非按严格比例，且仅供参考。客户可联系芯朋销售代表获得更多细节；4.此处举例仅供参考。深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司
