10kV电力电缆排管综合项目工程监理工作细则.doc

XXXX路电力排管新建工程

监理规划及实行细则

XXX工程监理有限公司
月 日

监理项目部章：

专业监理工程师：

监理总工程师 ：

日期：

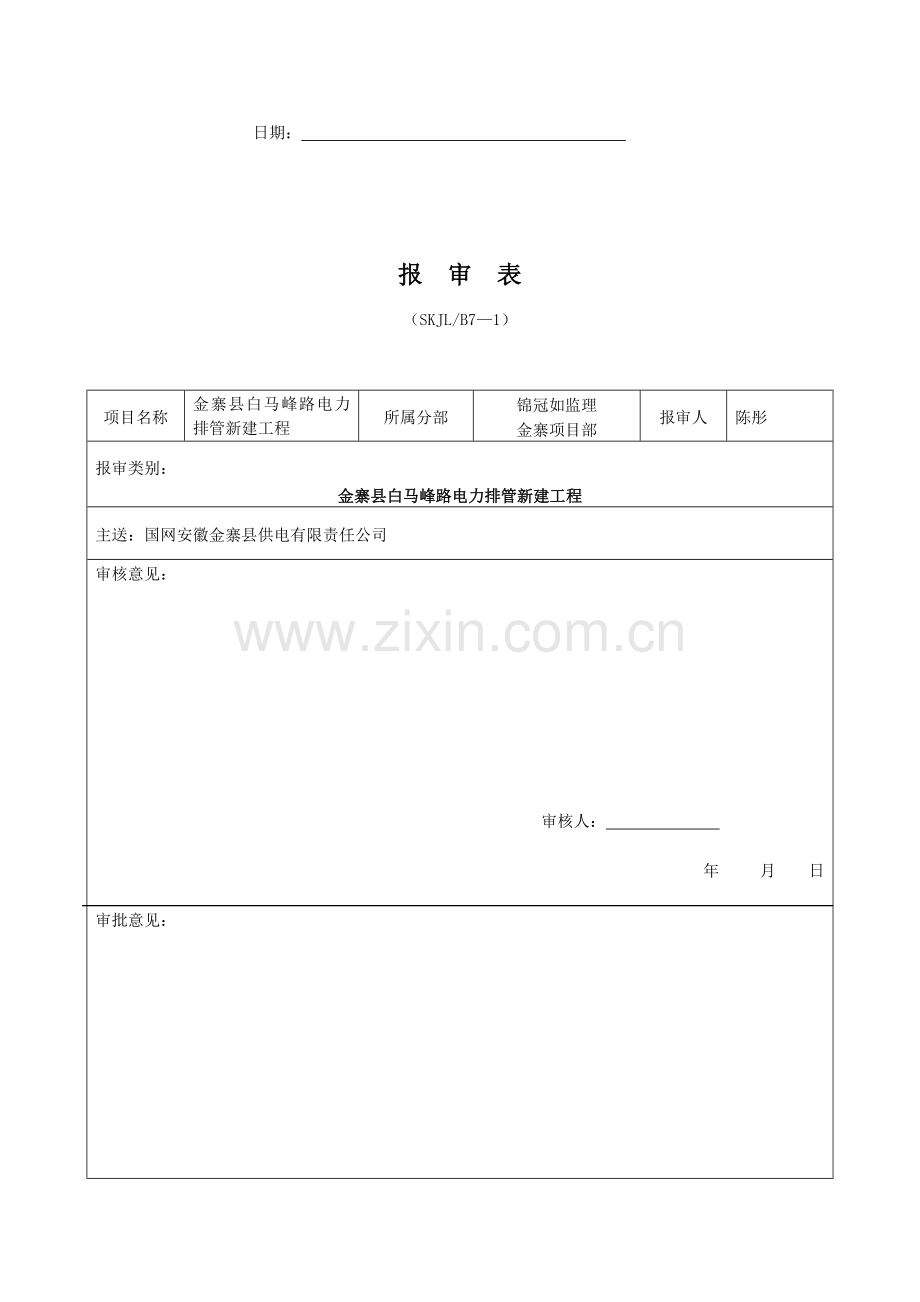

报 审 表
（SKJL/B7—1）

项目名称
金寨县白马峰路电力排管新建工程
所属分部
锦冠如监理
金寨项目部
报审人
陈彤
报审类别：
金寨县白马峰路电力排管新建工程
主送：国网安徽金寨县供电有限责任公司
审核意见：

审核人：

年 月 日

审批意见：

审批人：

年 月 日

电力电缆工程监理实行细则
目录
一、 工程概况
二、 工程特点
三、 监理根据、设计规定及合用规范
四、 监理工作目的
五、 监理工作流程
六、 监理工作有点及目的值
七、 监理工作办法及办法

一、 工程概况
1、 工程名称：金寨县白马峰路电力排管新建工程
2、 工程地点：新城区白马峰路（江天路至金叶路段）
3、 建设单位：国网安徽金寨县供电有限责任公司
4、 设计单位：天地电研（北京）科技有限公司
5、 监理单位：合肥锦冠如工程监理有限公司
6、 施工单位：金寨鑫都电力工程有限责任公司
7、 工程范畴：新建排管全长1335m，新建高压环网柜土建基本3座，新建钢混工井24座，电缆盘井1个，电缆桥架150米，道路开挖221米。本电力排管工程位于白马峰路南侧，平行于道路中心线。排管采用内径175mmCPVC管材12根和内径100mmCPVC管材2根。
8、 工程日期： 月 日— 月 日
二、 工程特点：
本工程地处山区，地下有燃气管道，雨污水管，强电过路，某些路基垫有砖块、混凝土块，临近地下涵管。
三、 监理根据、设计规定及合用规范：
（一） 监理根据
1、 设计文献、监理合同、施工合同
2、 批准施工组织设计和专项施工方案
（二） 设计规定
1、电缆通道（电缆排管、工井、过路管等）应按图中平面尺寸竖向标高定位埋地敷设与其他专业管线水平间距，垂直间距参照管线综合设计图和有关国家规范，当排管与其他管线交叉处垂直难以满足时，应因制宜采用必要技术办法，如排管容许范畴内眉毛弯，过度井，局部加固等手段，以保证管线施工质量规定，本电缆排管施工应与其他专业管线施工密切联系、协调、配。特殊路段需视现场状况与其他专业管线共同制定施工方案，提交业主、监理、设计协商解决。
2、排管应尽量直线敷设，为避免其他地下构筑物所容许转角不得不不大于2度30分，两座工井间容许一处转角，过路管组由管枕固定，管枕每间隔1.5米安装一档。
3、排管在工井内端接口应做喇叭口，施工时保证导管完好，内腔清洁，禁止杂物进入，施工完毕每孔管道应采用600㎜长口径匹配铁件疏通，验收采用柔性防火胶泥端口密封。
4、金属电缆导管，电缆工井和电缆沟内所有电气设备金属外壳，电缆支架等场应妥善与接地系统焊接，接地电阻不不不大于4欧姆，接地极埋深不不不大于0.7米，接地极与接地扁钢链接必要焊接，焊接处涂沥青防腐。
5、本图材料表所列设备材料为本工程电气专业所需重要器材，构造专业材料详见关于构造图纸，排管施工（砌块式电缆导管无碱玻仟石英电缆导管等）所需链接件密封件等铺配件应由厂商按工程设计自配，工井内电缆支架接地型钢等计入电缆沟，电缆工井设计图材料表，图中镀锌型排均为热浸镀锌解决。
6、所有管线回填土须分层夯实且密实度不得不大于0.3公分。
（三）设计规定及合用规范
1、《电器装置安装工程电缆线路施工及验收规范》GB59168-92。
2、《电气装置安装工程接地装置施工验收规程》GB50169-92。
3、电缆敷设CD101-1-7。
4、接地装置安装03D501-4。
5、《混凝土构造工程施工质量验收规范》GB50201-。
6、按中华人民共和国（工程建设原则强制性条文和其他国家、行业、地方向规范、原则、规程、实行控制没有发现违背强制性条文状况发生。
四、监理工作目的
1、质量目的：工程质量达到一次验收合格，质量评估优良。
2、进度目的：××年××月××日-××年××月××日竣工
3、安全目的：无重大安全责任事故。
4、文明施工目的：创施工文明施工工地。
五、监理工作流程
1、工作流程
监督测量放线→监督土方开挖→监督支护→参加验槽→监督垫层模板和混凝土垫层施工→监督底板防水施工→监督底板及侧壁钢筋绑扎及预埋件安装施工→监督井外侧支模→旁站底板混凝土浇筑→监督井内侧及顶板支模→监督顶板钢筋绑扎→监督顶板预埋件安装→旁站顶板及侧壁混凝土浇筑→监督内外模拆除→监督水泥砂浆找平层施工→旁站顶板及侧壁防水卷材施工→旁站保护层施工→旁站土方回填。
2、隐蔽工程验收程序
1）验收程序：承包人隐蔽工程完毕自检→隐蔽工程验收申报→告知监理/甲方检查→隐蔽前有关实验→实验合格（不合格退回上一步）→办理隐蔽工程合格签证→隐蔽→完毕。
2）承包人自检。工程具备隐蔽条件或达到专用条款商定中间验收部位，承包人应对照施工设计、施工规范进行自检，并在隐蔽或中间验收前48小时以书面形式告知工程师验收。告知涉及隐蔽和中间验收内容、验收时间和地点。
3）共同检查。隐蔽工程验收应由监理工程师组织。接到承包人祈求验收告知后，应在告知商定期间组织有关人员与承包人共同检查或实验。检测成果表白质量验收合格，经工程师在验收记录上签字后，承包人可进行工程隐蔽和继续施工。验收不合格，承包人应在工程师限定期间内修改后重新验收。
4）重新检查。无论工程师与否参加了验收，当其对某某些工程质量有怀疑，均可规定承包人重新检查。承包人接到告知后，应按规定进行剥离或开孔，并在检查后重新覆盖或修复。
5）工程验收合格。没有按隐蔽工程专项规定办理验收项目，建设单位不办理工程验收。
六、监理工作要点及目的值
(一)电力排管监理工作要点
1）审查施工单位质安保证体系，人员到岗到位并持有效证件上岗。
2）检查施工单位派驻现场重要管理人员与否与投标书一致，如有变更必要经业主批准。
3）审查施工单位提交施工组织设计，重点审查排管穿越道路、专业管道交叉、地基解决、土方、材料堆放、机械作业以及地下周边公用设施保护办法等技术办法以及材料设备采购与检查，土建施工、器材制作与安装现场验收等核心工作管理办法，依照本工程××路××接口地下排管已先期实行运营实际状况，需要制定保证既有排管运营安全。
4）审查外送实验检测单位资质和重要材料供应商资质。
5）审查施工单位质量检查筹划，其内容重要涉及：
①材料进场批和检查批。
②各施工阶段所检查材料工序，涉及检查办法，测试类型和次数。
③执行有关规范与原则。
④现场材料检查实验室定位及布置。
⑤不合格解决办法。
⑥材料检查资料管理办法。
6）组织专业监理工程师对设计图纸进行会审，理解和领略设计意图，对发现问题以书面形式提交业主并在设计交底与会审中由设计人员解决，努力把问题消灭在施工前。
7）检查现场材料堆放，储存条件并对进场材料，物器具进行检查验收。
8）编制专项监理实行细则，组织施工单位进行监理交底。
9）使用监理自备仪器对施工测量放线定位进行复核，督促施工单位对控制点做好标记保护。
（二）排管质量监理工作要点
1）成品进场验收
2）审查构件生产厂家资质
①检查现场对方条件
3）无碱玻仟石英电缆导管
①审查构件生产厂家资质，必要时到生产厂家进行考察。
②审查材料质量保证资料，重要涉及DBS电缆导管管枕中接点，密封圈及其他产品和材料质量合格证书，拉伸强度、弯曲强度、弯曲弹性模量、压扁强度、冲击强度、阻燃（氧指数），摩擦系数、耐水性能、导热系数、热变形温度、比重等参数检查报告。
③对排管进行外观质量检查，检查重要内容涉及，壁厚光洁度，有无汽包，规定容许偏差符合原则规定。
④检查现场堆放条件，管子堆放在干燥平整场地地址，
防止泥水污损，底部应用枕木填高，堆高1米如下可采用单向排列堆放，超过1米必要采用交叉堆放方式，普通堆放不得超过2.5米。
⑤只有当进场材料通过监理工程师验收合格方可进行安装。
（三） 排管安装
1）排管前监理对沟槽支撑、垫层、标高以及槽底稳定性进行检查验收。
2）对排管中心线，工井位置进行复核。
3）对排管暂时固定办法进行检查。
4）安装过程中检查。
5）电力电缆排管埋设深度按照设计图纸规定，局部特殊地段依照现场状况采用加强办法。
6）排管应尽快也许直线敷设，为避让其他地下构筑物所容许转角不不不大于2°30´两座工井间容许一处转角。
7)排管接口应规范，排管接口缝隙不不不大于6毫米，接口处必要用麻带抹水泥浆包封。
8）排管内孔应光滑畅通，无杂物阻塞现象，对所有排管必要严格执行疏通实验。
9）排管安装工艺原则应具备一整套排管安全操作规程，保证排管笔直，无泡桨、无弯曲现象，保证工井无倾斜、无漏水等现象，保证排管与工井接口无漏水、无不均匀沉降等现象。
10）排管通向其一端工井不不不大于0.1%倾斜度。
（四）石英管敷设
1、管枕
在基本底板上每隔1米管接头两侧不不不大于0.5米顺应管线方向放置保护管专用防滑管枕，以水泥浆固定管枕，管枕底边需抹八字。
2、排管搭接敷设
①清洗用清洁抹布擦净管子插入端外壳表面和接受端内表面及橡胶密封圈。
②涂润滑剂为了易于插入可以在插接部均匀涂敷润滑剂应使用中性物质，切易使用油和润滑脂，以免橡胶圈老化。
③接配管方向顺序插接管子，插管可用专用机械操作也可以用相打办法，但必要严格按照关于规范实行，避免损伤管端口，中间接头用于切断管之间连接，应尽量避免。
④管线敷设前检查钢筋砼强度，在导管周边必要填黄沙，并须将沙由下而上逐级填埋密实，密实度应符合原则，砂层填实回填至设计标高，重载车行道下采用硅包封，埋深不大于0.5米采用钢栓包封。
⑤排管各终端口在未施放电缆前应有防水、土等杂质漏进管内办法。
⑥当本管线要穿越其他管线时，承包商应将穿越建设交设计人员，监理工程师批准，每个建设均应指出在穿越时打算如何保护管线不致导致过度沉降或受载，在正常状况下，工程师应规定下面管线四周要用混凝土包裹，包裹宽度应为上面管线沟槽宽度，包裹高度应将取决于土质，二根管线间间隙和上面管线实际采用管基。
⑦必要特别小心以防止上面管线由于下面管线任一边回填土下沉而引起不能容许拱曲。
⑧过路管组由管枕固定，每枕每隔1.5米安装一档，管枕与基本，导管与管枕应安装牢固，防止回填发生位移。
⑨排管在工井、电缆内端接口应做喇叭口，施工时应保证导管完好内腔波法，禁止杂物进入，施工完毕每孔管道应采用600㎜长口径匹配铁牛，疏通验收并用柔性防火泥端口密封。
3、接点质量监理工作要点
1）金属电缆导管、电缆工井和电缆沟内所有电气设备金属外壳、电缆支架等均应妥善与接地系统焊接，接地电阻不不不大于4欧姆，接地极埋深不不大于0.7米，接地极与接地扁钢连接必要焊接，焊接处应补涂沥青防腐。
2）排管与工井连接处用抗渗细实砼灌填密实，表面用防水砂浆压实抹光。
（五）工井施工监理工作要点
1、模板工程
①模板轴线放线后要有专人进行技术复核无误后才干支模。
②井底板和墙模板根部和顶部必要设限位办法，如采用焊接钢件限位以保证底部和顶部位置精确。
③依照砼构造特点，对模板进行专门设计，以保证模板及其支架具备足够强度，刚度和稳定性。
④砼浇捣前，对模板轴线，支架、支撑，螺栓进行认真检查复核，发现问题及时进行解决。
⑤砼浇捣时，要均匀，对称下料，灌溉高度要控制在规范容许范畴内，特别门窗洞口模板两侧，既要保证砼振捣密实，又要防止过度振捣引起模板变形。
⑥模板顶部设标记，严格按标记施工。
⑦严格控制木模板缩水率，制作时拼缝要严密。
⑧木模板安装周期不适当过长，浇捣砼时，抹面包要提前浇水湿润，使其胀开密缝。
2、钢筋工程
①砼保护层垫块按规定放置，普通1㎡不少于5块。
②砼保护层垫块厚度严格按照图纸规范和施工方案执行。
③墙板筋在垫板上加一道样筋并采用办法，电焊加以限位，固定主筋。
④砼浇筑时，振动棒或下料管尽量避免碰撞钢筋发现撞斜碰歪，及时调节。
⑤钢筋配料 ，认真区别受控区和受压区，并严格执行同截面接头错开规定。
⑥钢筋搭接处应在中心和两端用铁丝扎牢。
⑦设立定位钢筋，防止主筋弯曲。
⑧严格做好钢筋工程隐蔽验收。
3、砼工程
①控制拆模强度，不适当提早拆模。
②控制砼搅拌时间，禁止在砼中随意加水。
③砼浇捣时严格按照操作规程分层均匀振捣密实，严防漏振，每层振捣应置汽泡排出为止。
④砼自由倾度高度超过2M，要采用溜槽、导管、串筒下料，防止砼离析现象。
⑤钢筋稠密区域并选取合理粗骨料，振动器头子要适当。
⑥采用对的振捣办法，振捣头跟下料走，操作时采用快插慢拨，防止漏振。
⑦在硬化表面上继续振捣前，应消除表面残浆浮石，垃圾，杂物，充分浇水湿润，用同配合比砼砂浆接浆。
⑧砼浇捣停歇时，在继续浇筑前，认真检查，消除垃圾杂物，防止施工缝处导致缝隙夹渣。
⑨加强砼浇筑后养护工作，对裸露表面应及时用潮湿材料覆盖，认真养护，进行浇水养护，使砼保持始终湿润。
4、工井内件安装
1）专业监理师按照图纸核对内件（支架、预埋件）型号、规格、尺寸，检查镀锌层质量，预埋件安装位置。
2）检查拉力环安装，拉力实验专业监理师旁站监理。
3）接地极安装，接地电阻测试专业监理师旁站监理。
4）焊缝外观质量，焊缝防腐等质量检查验收。
（六）排管支架制作安装
①跨越地道电力排管支架制作专业监理师检查核对钢板，槽钢，圆钢，钢板产品合格证明，加工尺寸，焊缝质量，加工后有无变形等。
②安装时检查轴线位置，垂直度，平行度，支架标高与预埋板焊接质量，排管连接质量。
七、监理工作办法和办法
1、巡视监理：对电力排管施工全过程进行巡视检查，对各工序质量进行检查验收，对不合格工序提出（口头或书面）整治意见，及时验收返工返修工序质量。
2、旁站监理：专业监理师对隐蔽工程，现场检测项目全过程旁站监理。
3、见证取样：见证监理师对原材料，半成品等需要送检复试旁站见证取样送检。
4、平行检测：依照监理合同规定，尖利钢筋、砼、回填土项目按20％比例进行平行检测。
5、监理指令：有下列状况之一者监理下达书面指令①施工单位未编制施工方案或施工方案未经比准，擅自进行施工，②控制区内未进行安全，质量和禁区内施工规定交底，③危险区域施工安全办法未贯彻，④隐蔽工程隐蔽前未经监理人员检查验收，擅自进行下道工序施工，⑤工程质量下降趋势明显，施工单位未采用有效办法。
