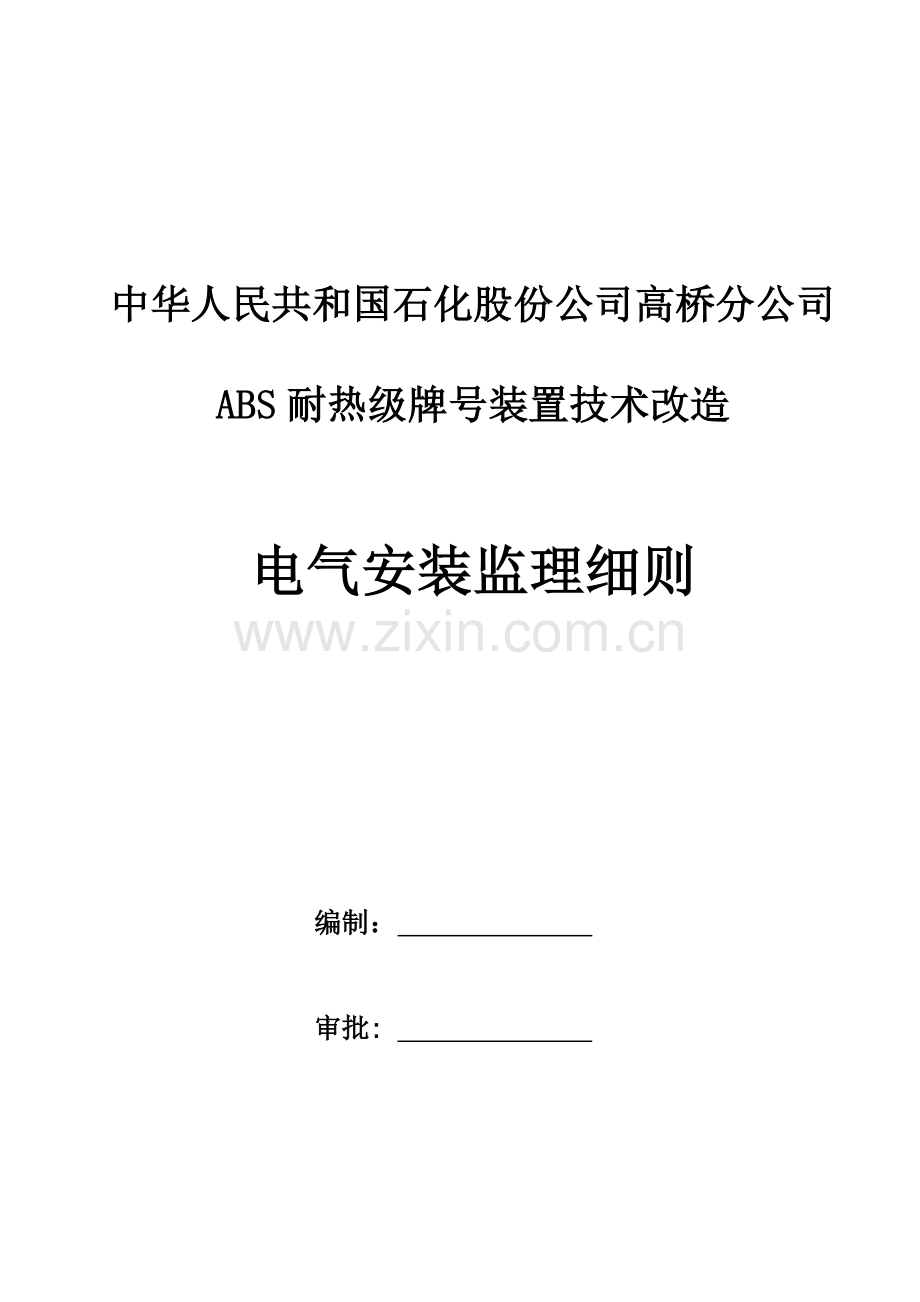

ABS综合项目工程电气安装监理工作细则.doc

中华人民共和国石化股份公司高桥分公司ABS耐热级牌号装置技术改造电气安装监理细则编制： 审批： 上海高华工程征询监理有限公司9月目 录1 工程概况12 本监理细则合用范畴及目的13 监理细则编制根据14 施工准备阶段监理要点25 施工阶段质量监理监控要点35.1 电气安装重要流程图35.2盘柜基本安装监理办法与办法35.3现场操作柱安装监理重要办法与办法55.4电气配管监理重要办法与办法55.5电缆铺设监理重要办法与办法65.6装置区照明安装监理重要办法与办法65.7接地安装监理重要办法与办法75.8电机检查接线监理重要办法与办法76 交工文献资料监理监控要点86.1 交工文献规定86.2电气交工文献重要内容81、 工程概况1.1 工程名称：中华人民共和国石化股份公司高桥分公司ABS耐热级牌号装置技术改造工程1.2 建设单位： 中华人民共和国石化股份公司高桥分公司1.3 设计单位： 中华人民共和国石化工程建设公司1.4 施工单位： 上海高桥捷派克石化工程建设有限公司1.6 本项目电气工程概述1.6.1 本项目电气重要工程量涉及：低压开关柜5台；防爆操作柱16套；防爆照明灯37套；电缆桥架40米；动力电缆约9100米； 控制电缆约8500米； 镀锌钢管约650米；镀锌扁钢约350米。 1.7.3 本工程电气施工特点本工程是在高桥分公司漕泾化工事业部厂区内技术改造，电气某些重要依托原有设施，进行某些改造，有效作业时间较短2、 本监理细则合用范畴及目的：本细则在监理规划基本上，将电气安装监理工作内容详细化、详细化、进一步化，使之成为可实际操作实行细则，进而按筹划全面有效地对电气安装各分项分部工程质量、安全等进行监理控制，以实现电气施工监理全面控制和管理目的。本细则合用于本工程。3、 监理细则编制根据本项目监理规划和安全（HSE）监理方案；本项目设计文献和施工图纸；本项目施工组织设计和电气安装施工方案；电气装置安装工程电缆线路施工及验收规范GB50168-；电气装置安装工程接地装置施工及验收规范GB50169-；电气装置安装工程旋转电机施工及验收规范GB50170-；电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171-92；电气装置安装工程母线装置施工及验收规范GBJ149-90；电气装置安装工程低压电气施工及验收规范GB50254-96；电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96；电气装置安装工程电气设备交接实验原则GB50150；4、施工准备阶段监理要点4.1. 熟悉合同文献、质量原则、设计图纸和技术资料；4.2. 审核电气专业分包资质和专业人员资质，审核施工组织设计或专项方案，检查数量，核算施工机具和施工人员到位；对分包单位资格应审核如下内容：分包单位营业执照；公司资质级别证书；特殊行业施工允许证；分包单位业绩；分包工程内容和范畴；专职管理人员和特种作业人员资格证、上岗证；4.3. 承担电气工程施工公司应具备相应资质；检查施工单位质量保证体系、安全保证体系、质量管理体系、技术管理体系、施工质量控制和检查制度、相应施工技术原则；4.4. 检查电气工程采用新技术、新设备、新材料、新工艺与否按照关于规定进行评审、鉴定及备案。施工前监理应督促施工单位对新或初次采用施工工艺进行评价，并制定专门施工技术方案报监理审核；4.5. 检查施工单位应对从事电气工程施工作业人员进行技术交底和必要实际操作培训，技术交底书面记录交监理备案；4.6. 在施工单位自检合格基本上，监理对材料和设备品种、规格、参数等进行检查确认。监理应对材料和设备质量证明文献进行核查；进入现场材料和设备均有出厂合格证、中文阐明书及有关性能检测报告；定型产品和成套技术应有型式检查报告；进口材料和设备应按规定进行出入境商品检查；4.7. 监理应参加建设单位组织设计交底会，并对图纸中存在问题通过建设单位向设计单位提出书面意见和建议；5、施工阶段质量监理监控要点5.1、电气安装重要流程图施工准备电气设备安装预制预埋电信安装照明配管桥架安装动力暗配管接地线铺设设备安装照明穿线动力明配管接地测试线缆铺设灯具安装照明调试施工准备线缆铺设系统实验系统受送电试车交工验收5.2、盘柜安装监理重要办法与办法本工程在ABS变配电室新增5台低压柜（S128、S130S133）。521对低压盘、柜开箱检查，检查其型号、规格及屏面布置与否符合设计规定，有无损坏或脱漆、元件与否完好无损522（1）检查基本型钢安装与否符合如下表规定。底座安装容许偏差应符合下列规定： 项目容许偏差mm/mmm/全长 不直度15水平度15（2）检查低压盘、柜安装容许偏差与否符合如下表规定项 目容许偏差（mm）垂 直 度（每米）1.5水平偏差相 邻 两 盘 顶 部2成 列 盘 顶 部5盘面偏差相 邻 两 盘 边 1成 列 盘 面5盘 间 接 缝2523盘、柜接地应牢固、良好，并与接地线进行可靠连接，盘柜基本型钢应有2点以上与接地主干线可靠连接。524 对母线安装检查（）母线接触面应紧密，连接螺母应用力矩扳平紧固。矩扳手拧紧钢制连接螺栓力矩值应符合下列规定：序号螺栓规格力矩值(Nm)1M88.810.82M1017.722.63M1231.439.24M1451.060.85M1678.598.1（）母线表面应平整、光洁、无裂纹、无折皱。安装螺孔采用机械钻孔； 母线加工后接触面应保持清洁，涂以导电膏；平置母线螺栓由下往上穿，别的状况，螺母应置于维护侧，螺栓长度宜露出螺母2-3扣。螺栓为镀锌螺栓。 螺栓连接母线两侧均应有平垫圈，螺母侧应装有弹簧垫圈，螺栓受力应均匀。525 盘柜安装后应按如下规定及时进行内在质量检查：a认真阅读配电系统原理图、接线图、发现问题应及时和关于方面联系；b检查电器元件质量、型号、规格应符合设计及关于原则、规范规定；c继电保护元件整定范畴应能满足设计整定值规定；d计量仪表刻度值范畴应能满足实际需要；e内部配线应整洁完好，固定牢固，标记清晰且与原理图、接线图相符；f检查主母线布置与否对的，母线连接处解决方式，相序及相色标记与否清晰、齐全；g检查主母线与分支母线连接处搭接面与否符合规定，分支母线上标记相序与否与主母线相符；h检查移动式设备(如开关柜小车)动作与否灵活，断路器(接触器)跳、合闸与否符合技术规定；i导电某些电气间隙及爬电距离应符合规范规定；电气元件固定牢固，接地良好。526 盘内接线检查(1) 电缆在盘下固定后，由盘底穿入盘内，在盘底作电缆头并加以固定，剥电缆外皮时应防止损伤芯线。(2) 电缆芯线应捆扎成束沿配线架引上，分支时应弯度一致、并行排列。(3) 电缆芯线应采用专用打号机打出回路编号，其笔迹应清析、持久、内容齐全。(4) 严格按图纸接线，每个端子一侧接线宜为一根，不得超过两根。(5) 配线应整洁、美观、固定牢固，不得有中间接头。5.3、现场防爆操作柱安装监理重要办法与办法本工程现场安装16套防爆操作柱。()防爆操作柱上按钮应动作灵活、可靠，防止电机无法停车或无法启动现象发生。()操作柱及控制箱上批示仪表应完好并经校验合格。()成排安装防爆操作柱应在一条直线上，上面设备编号、标记应清晰，安装位置应便于操作、维护。5.4、电气配管监理重要办法与办法(1) 电气配管前，关于人员应与土建、安装及专业进行详细图纸会审，理解现场布置状况，以及电气配管与否与安装专业设备、管道、构造等位置相矛盾，以免施工后产生矛盾，导致返工。(2) 钢管 (50及如下)连接处所有采用螺纹连接，管端螺纹长度不应不大于管接头长度1/2，连接后螺纹外露宜为2-3扣，螺纹表面应光滑，无缺损。(3) 暗配管连接处焊跨接线，刷沥青漆防腐，明配管连接处抹电力复合脂，以保证电气管路接地可靠。(4) 钢管配完后应及时密封管口，防止进入杂物。(5) 电气配管质量规定：管口无毛刺和尖角，管口应有护线帽或做成喇叭口。电缆管弯制后，不应有裂缝和明显凹瘪现象，其弯扁限度不适当不不大于管子外径10%；电缆管弯曲半径不应不大于穿入电缆最小容许弯曲半径。电缆管内径与电缆外径之比不得不大于1.5。电缆管应安装牢固，支架间距不适当超过3m。电缆埋设深度不应不大于0.7m，在人行道下敷设时，不应不大于0.5m。电缆管应有不不大于0.1%排水坡度。电缆管连接应紧密，不得有地下水和泥沙渗入。5.5、电缆敷设监理重要办法与办法本工程配电室至现场电缆沿桥架敷设，出桥架后电缆穿钢管明敷至设备处 (1) 电缆敷设应在设备已就位，桥架安装、钢管配制等工作已完毕，经共检合格后方可进行。(2) 电缆敷设前应认真阅读电缆敷设关于图纸，熟悉设备位号、电缆途径及通过断面，防止放错电缆事故发生。(3) 电缆运送过程中应固定牢固，并用吊车吊下，禁止将电缆盘直接从车上推下。(4) 敷设时应核对好电缆型号、规格、电压级别、长度等。(5) 测量电缆绝缘电阻，高压电缆要进行直流耐压实验，确认电缆合格后方可敷设，实验时作好记录。(6) 电缆敷设时应选定参照点，认真测量长度，避免电缆头余量过长或电缆不够长，导致挥霍。对敷设完电缆应及时作好标记。（7）电缆最小弯曲半径，敷设时最低温度都应符合规范规定；电缆敷设应排列整洁，恰当固定，并及时装设标志牌；电缆之间、电缆与其他管道之间最小净距应符合规范规定。 (8) 铠装电缆接地点在互感器如下时，接地线直接接地，电缆接地点在互感器以上时，接地线穿过电流互感器接地。(9) 桥架在盖板封闭此前应告知关于人员共检，合格后方可盖板。5.6、装置区照明安装监理重要办法与办法本工程在新增框架或平台上设立防爆灯37套，照明电源并自附近平台照明接线盒。(1)监督施工程序：施工准备，支架制作，照明配管，照明配线，灯具安装，试灯。(2) 灯具出库时后应核对好型号、规格、防爆级别、防爆标记、防爆合格证号，灯具及附件数量应符合设计规定，灯具附件应齐全，无机械损伤。(3) 核对好防爆接线盒、防爆活接型号、规格、防爆级别、防爆标记、防爆合格证号。(4) 保护管配接均应采用丝扣连接，连接处应抹电力复合脂以保证电气管路接地连接，螺纹啮合不应少于5扣。螺纹长度不应不大于管接头1/2，外露螺纹宜为23扣。(5)保护管配接时，固定点间距最大值(单位m)符合规范规定。(6)灯具应采用专用接地线，接地线与相线应具备相似绝缘级别，接在灯具专用接地端子上，不得与灯具零线相混。穿过不同防爆级别照明配管在区域分隔处应作隔离密封。(7)电缆在防爆接线盒内接线应接在固定端子上，所有接头均应安装在接线盒或接线箱内，灯具或接线盒多余出口应有盲板封堵。(8)施工时应严格按原则图施工，灯具标高应符合设计规定，支架油漆颜色应符合统一原则。(9)保证灯具、接线盒及其附件完好，如有损坏应及时更换。(10)钢管弯曲处不应有折皱、凹陷和裂缝，弯扁限度不应不不大于管外径10 %，管内应无杂物、毛刺。5.7、接地安装监理重要办法与办法本工程接地运用原有接地系统，接地干线采用镀锌扁钢，接地支线采用。室外电气设备正常不带电金属外壳需可靠接地。（1）接地工程需要与土建专业密切配合，施工人员应看清图纸，按图施工，施工后还应核对，防止漏埋。（2）接地线连接时应符合电气装置安装工程接地装置施工及验收规范GB50169-关于规定。（3）镀锌扁钢接地线间连接采用焊接，搭结长度不不大于其宽度2倍，至少焊三个棱。（4）室外接地线埋设深度不应不大于800mm。接地工程地下某些属隐蔽工程，隐蔽前一定要进行共检，回填土不能搀杂砖头、石块等杂物，回填后及时夯实。（5）严格按图施工，如有改动应经设计变更后方可。（6）测试接地电阻值应满足设计或规范规定。5.8、电机检查接线监理重要办法与办法本工程有16台交流380V电动机（其中6台为变频控制）。（1）核对电机铭牌上电压、电流、功率额定值与否与设计相符。（2）电机接线前应分清电机接线方式是星接还是角接，禁止在不清晰电机接线方式状况下接线。电机接线前应检查确认电机拖动设备旋转方向，电缆相别应与端子标志相似。（3）接线前需测量绝缘电阻，常温下低压电机绝缘电阻不应低于0.5兆欧。（5）电缆头制作要符合阐明书规定，电机接线时不应将端子锯短或减少芯线，电机引线及电源线端子应抹电力复合脂，端子连接应牢固，安全距离应有可靠保证。（6）电机盘车时不应有杂音，且转动灵活，如不符合规定应及时告知关于方面。（7）接线后电机密封要做好，接线盒螺栓要齐全，电机盖要压紧。（8）未使用电缆入口应用符合防护级别规定堵头堵死。6、交工技术资料监理监控要点6.1 交工文献规定6.1.1施工及监理文献应随着工程进展同步收集，资料应符合建设工程文献归档整顿规范GB/T50328。6.1.2本项目监理过程资料重要按公司QEO程序文献，并参照国标建设工程监理规范GB50319-和石油化工建设项目监理规范SHT3903-执行；6.1.3交工文献规定和格式执行和石油化工工程建设交工技术文献规定SH3503-规定。6.2 电气交工文献重要内容6.2.1 设计变更单和材料代用单；6.2.2 电气材料、设备质量证明文献及复验报告；6.2.5 隐蔽工程验收记录；6.2.6 电缆敷设及绝缘记录；6.2.7 配电柜开箱及安装验收记录；6.2.8 接地电阻测试记录；6.2.9 电动机空载运营记录；6.2.10 竣工图及其她关于文献。
