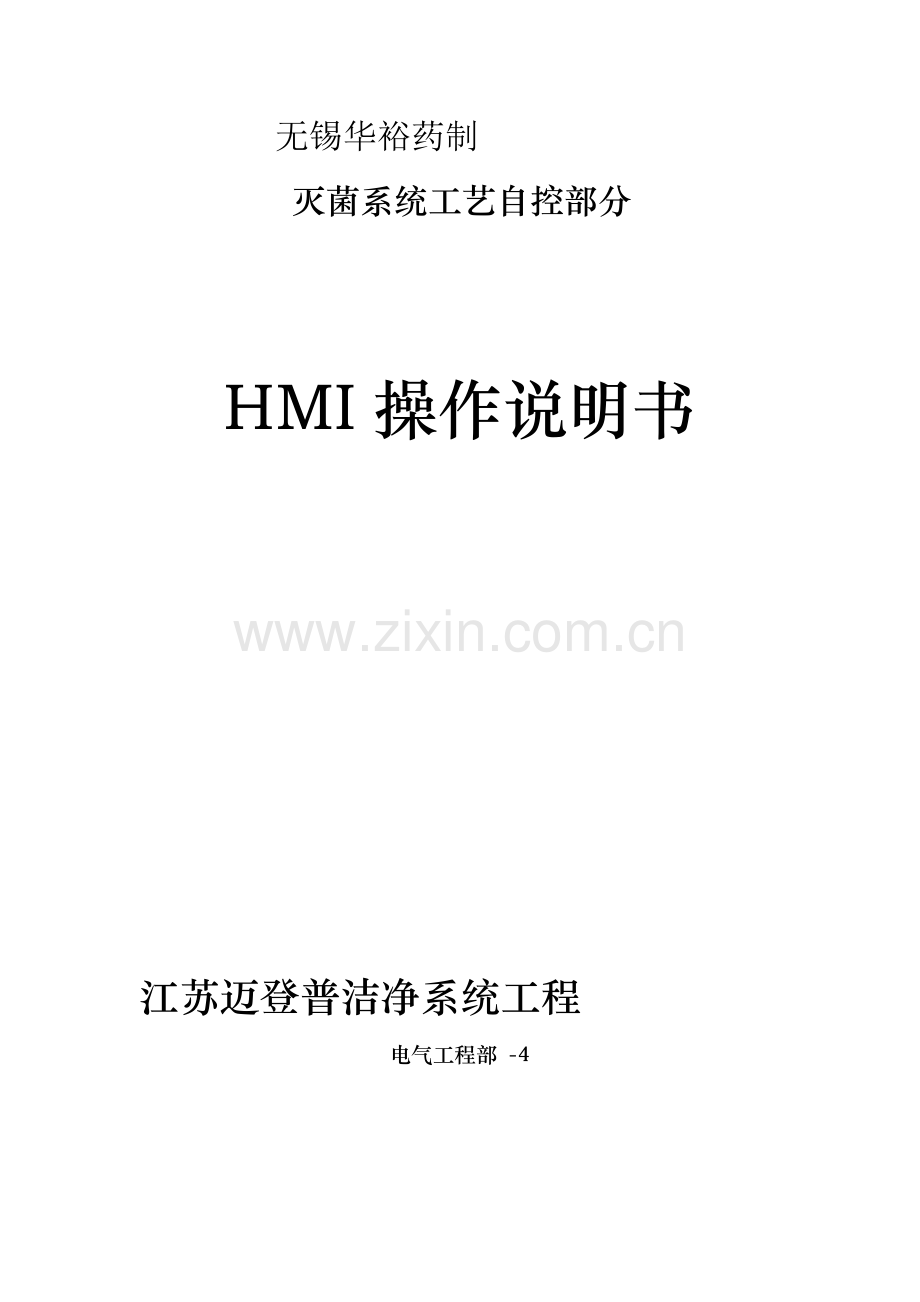

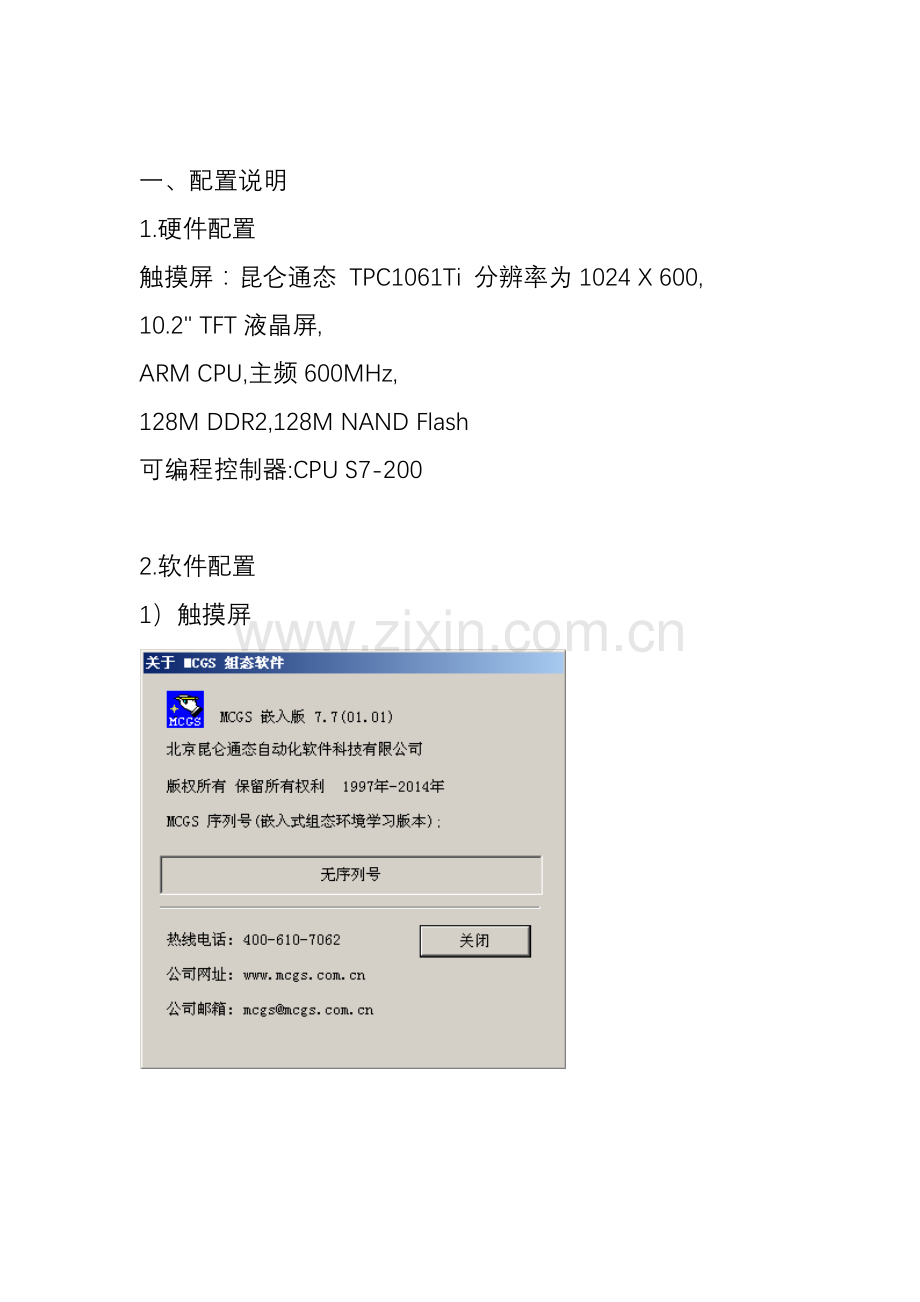

无锡华裕药制 灭菌系统工艺自控部分HMI操作说明书江苏迈登普洁净系统工程电气工程部 -4一、配置说明1.硬件配置触摸屏：昆仑通态 TPC1061Ti 分辨率为1024 X 600,10.2 TFT液晶屏,ARM CPU,主频600MHz,128M DDR2,128M NAND Flash可编程控制器:CPU S7-2002.软件配置1）触摸屏2）可编程控制器二、操作要求1）.洁净无油空压0.5MPa以上压力2）.操作空压0.60.8MPa3）.纯蒸汽0.15MPa以上压力、130以上温度4）.电源50HZ,AC220V三、触摸屏画面及功效介绍1.主步骤画面电源开启，触按屏显示初始画面。1）“主步骤画面”组成*在画面上方是带有企业名称及工艺名称页眉，右上角日期和时间显示。*画面中间是由38个气动阀门及3个手动隔膜阀组成步骤示意图。另外有两个温度（TT）显示和两个压力（PT）显示。其中温度单位为，压力单位为MPa。*显示A. 电机状态：关闭为灰色；运行为绿色B. 阀门状态：关闭为白色；打开为绿色C. 仪表参数：实时显示2)画面下方按钮*系统自动按钮：自动操作模式下，系统自动切换阀门不需手动操作。*报警浏览按钮：点击此按钮进入报警浏览画面（后面详述）*SIP操作按钮：点击此按钮进入SIP操作画面（后面详述）*CIP操作按钮：点击此按钮进入实时警报画面（后面详述）*阀门手动控制按钮：点击此按钮进入阀门控制画面（后面详述）*阀门开启条件：详见EXCEL表整个系统为自动化过程，除非操作人员强行停止，此过程中止。2.“报警浏览”画面1）在主步骤图上点击报警浏览按钮时，系统进入报警浏览界面。2）警报标识正常情况下是不显示，在系统产生故障和警报条件下会显示并报警，按下复位按钮报警声停止。3）整个报警页面具体统计了发生报警日期时间及报警名称等，操作人员依据报警显示立即处理对应问题。4）报警内容*密封液系统保压 压力在要求时间内下降10报警，程序中止。*物料系统保压 压力在要求时间内下降10报警或上升1报警，程序中止。5）画面下方为各层开键，从做到右分别为“系统自动”键、“SIP操作”键、“CIP操作”键、“阀门手动控制”键。3.SIP操作画面1） “SIP操作画面”组成画面主页设有“空压系统灭菌1”、“”空压系统灭菌2、“压缩空气管道吹扫1”、“压缩空气管道吹扫2”、“冷却水系统排空”、“密封液系统排空1”、“密封液系统排空2”、“物料系统排空1”、“物料系统排空2”、“密封液管道系统保压”、“物料管道系统保压”、“密封液系统无菌吹干”、“密封液系统充注注射水”、“密封液系统充注无菌压空”、“物料系统灭菌1”、“物料系统灭菌2”、“物料系统吹干1”、“物料系统吹干2”、“密封液系统无菌吹干1”、“密封液系统无菌吹干2”、“系统保持正压”时间设定键和目前时间显示键。画面下方为各层开键，从做到右分别为“系统自动”键、“SIP操作停止”键、“报警浏览”“键、“CIP操作”键、“阀门手动控制”键、“返回主界面”键。2） 画面上各设置键含义（1） 空压系统灭菌空压系统灭菌1开启阀门：V101 V303 V405 V505空压系统灭菌2开启阀门：V101 V301 V302 V403 V506*1.5bar系统灭菌，最冷点121，计时30min*4.5bar系统灭菌，最冷点121，计时30min温度在灭菌计时开始，中途达不到121中止计时，计时时间可累加，操作屏含有灭菌温度、计时时间设定功效（时间以min为单位），精度0.0（2） 空压系统吹扫压缩空气吹扫1开启阀门：V101 V113 V303 V405 V503压缩空气吹扫2开启阀门：V101 V113 V301 V302 V403 V504*1.5bar系统吹扫，达成设定时间（依据验证结果确定）*4.5bar系统吹扫，达成设定时间（依据验证结果确定）操作屏含有计时时间设定功效（时间以s为单位）（3） 冷却水系统排空冷却水系统排空开启阀门：V201 V230 V504 *达成设定时间 （依据验证结果确定）操作屏含有计时时间设定功效（时间以s为单位）（4） 密封液系统排空密封液系统排空1开启阀门：V303 V304 V307 V308 V310 V311 V312 V313 V503密封液系统排空2开启阀门：V303 V304 V306 V307 V308 V309 V313 V503 *达成设定时间 （依据验证结果确定）操作屏含有计时时间设定功效（时间以s为单位）（5） 物料系统排空物料系统排空1开启阀门：V102 V110 V111 V113 V300 V302 V401 V402 V404 V503物料系统排空2开启阀门：V100 V111 V112 V113 V300 V302 V401 V402 V404 V503 *达成设定时间 （依据验证结果确定）操作屏含有计时时间设定功效（时间以s为单位）（6） 密封液系统保压密封液系统保压开启阀门：V303 V304 V306 V309 V310 V312 V313 V503 *达成设定时间 （依据验证结果确定）操作屏含有计时时间设定功效（时间以min为单位），压力在要求时间内下降10报警，程序中止（7） 物料系统保压物料系统保压开启阀门：V100 V102 V110 V112 V301 V302 V303 V304 V305 V306 V309 V312 V401 V402 V503 V504 *达成设定时间 （依据验证结果确定）操作屏含有计时时间设定功效（时间以min为单位），压力在要求时间内下降10报警或上升1报警，程序中止（8） 密封液系统灭菌密封液系统灭菌1开启阀门：V304 V307 V310 V311 V312 V313 V400 V405密封液系统灭菌2开启阀门：V304 V306 V307 V309 V313 V400 V405 *最冷点121，计时30min 温度在灭菌计时开始，中途达不到121中止计时，计时时间可累加，操作屏含有灭菌温度、计时时间设定功效（时间以min为单位），精度0.0（9） 密封液系统无菌吹干密封液系统无菌吹干开启阀门：V303 V304 V306 V307 V308 V309 V310 V312 V313 V503 *达成设定时间（依据验证结果确定） 操作屏含有计时时间设定功效（时间以s为单位）（10） 密封液系统充注注射水 密封液系统充注注射水开启阀门：V305 V306 V309 V310 V312 V500 *达成液位设定值（11）密封液系统充注无菌空压 密封液系统充注无菌空压开启阀门：V300 V301 V303 V304 V305 V306 V309 V310 V312 V504 *达成设定值4.5bar压力达成设定值，密封液泵开始运行（11） 物料液系统灭菌 物料液系统灭菌1开启阀门：V102 V110 V111 V300 V301 V303 V304 V305 V306 V309 V310 V312 V400 V401 V402 V403 V404 V504物料液系统灭菌2开启阀门：V110 V111 V112 V300 V301 V303 V304 V305 V306 V309 V310 V312 V400 V401 V402 V403 V404 V504*最冷点121，计时30min温度在灭菌计时开始，中途达不到121中止计时，计时时间可累加，操作屏含有灭菌温度、计时时间设定功效（时间以min为单位），精度0.0（12） 物料系统无菌吹干 物料系统无菌吹干1开启阀门：V102 V110 V111 V113 V300 V302 V401 V402 V404 V503物料系统无菌吹干2开启阀门：V100 V111 V112 V113 V300 V302 V401 V402 V404 V503 *达成设定时间（依据验证结果确定）操作屏含有计时时间设定功效（时间以s为单位）（13） 密封液系统无菌吹干 密封液系统无菌吹干1开启阀门：V303 V304 V307 V308 V310 V311 V312 V313 V503密封液系统无菌吹干2开启阀门：V303 V304 V306 V307 V308 V309 V313 V503 *达成设定时间（依据验证结果确定）操作屏含有计时时间设定功效（时间以s为单位）（15）密封液系统、物料系统充注无菌空压保持正压密封液系统、物料系统充注无菌空压保持正压开启阀门：V100 V102 V110 V112 V300 V302 V306 V309 V310 V312 V313 V401 V402 V5034.CIP操作画面3） “CIP操作画面”组成画面主页设有“密封系统清洗”、“密封液系统充注注射水”、“密封液系统充注无菌空压”、“物料系统清洗”时间设定键和目前时间显示键。画面下方为各层开键，从做到右分别为“系统自动”键、“CIP 操作停止”键、“报警浏览”“键、“SIP操作”键、“阀门手动控制”键、“返回主界面”键。4） 画面上各设置键含义（1） 密封系统清洗 密封系统清洗开启阀门：V305 V306 V307 V308 V309 V310 V312 V500 水位达成设定值，密封液水泵运行，清洗次数（依据验证结果确定） 操作屏含有水泵运行时间设定功效（时间以min为单位），操作屏含有清洗次数设定（2） 密封液系统充注注射水 密封液系统充注注射水开启阀门：V305 V306 V309 V310 V312 V500 达成液位设定值（3） 密封液系统充注无菌空压密封液系统充注无菌空压开启阀门：V301 V303 V304 V305 V306 V309 V310 V312 V504 达成设定值4.5bar压力达成设定值，密封液泵开始运行（4）物料系统清洗 物料系统清洗开启阀门：V100 V102 V110 V111 V112 V113 V300 V301 V303 V304 V305 V306 V309 V310 V312 V402 V404 V501 V502 V504操作屏含有清洗时间设定功效（时间以min为单位），操作屏含有清洗次数设定5. 阀门手动控制画面 1）“阀门手动控制”画面组成画面有38个阀门阀门编号及“开”按钮和“关”按钮组成。画面下方为 “返回主界面”键。2）此画面为手动控制画面，依据现场工艺工程师要求来开启和关闭阀门三、PLC输出和实际阀门对应关系介绍实际阀门编号PLC输出V102Q8.0V402Q8.1V405Q8.2V400Q8.3V303Q8.4V403Q8.5V302Q8.6V300Q8.7V110Q12.0V504Q12.1V210Q12.2V220Q12.3V501Q12.4V304Q12.5V305Q12.6V301Q12.7V230Q16.0V200Q16.1V311Q16.2V101Q16.3V112Q16.4V401Q16.5V502Q16.6V404Q16.7V312Q20.0V309Q20.1V307Q20.2V306Q20.3V313Q20.4V310Q20.5V113Q20.6V500Q20.7V503Q0.0V100Q0.1V308Q0.2V111Q0.3V505Q0.4V508Q0.5
