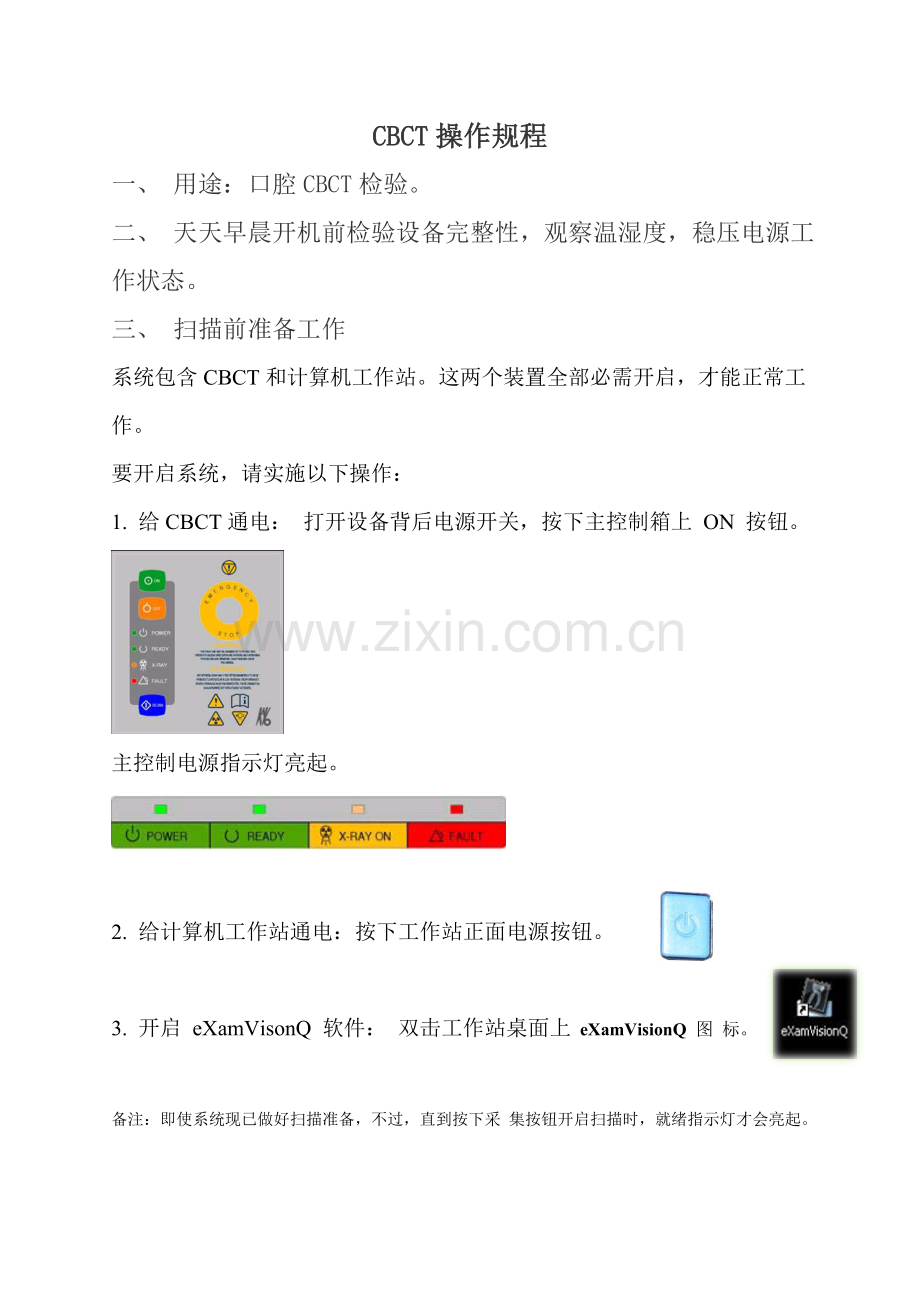

CBCT操作规程
一、 用途：口腔CBCT检验。
二、 天天早晨开机前检验设备完整性，观察温湿度，稳压电源工作状态。
三、 扫描前准备工作
系统包含CBCT和计算机工作站。这两个装置全部必需开启，才能正常工作。
要开启系统，请实施以下操作：
1. 给CBCT通电： 打开设备背后电源开关，按下主控制箱上 ON 按钮。

主控制电源指示灯亮起。

2. 给计算机工作站通电：按下工作站正面电源按钮。

3. 开启 eXamVisonQ 软件： 双击工作站桌面上 eXamVisionQ 图 标。

备注：即使系统现已做好扫描准备，不过，直到按下采 集按钮开启扫描时，就绪指示灯才会亮起。

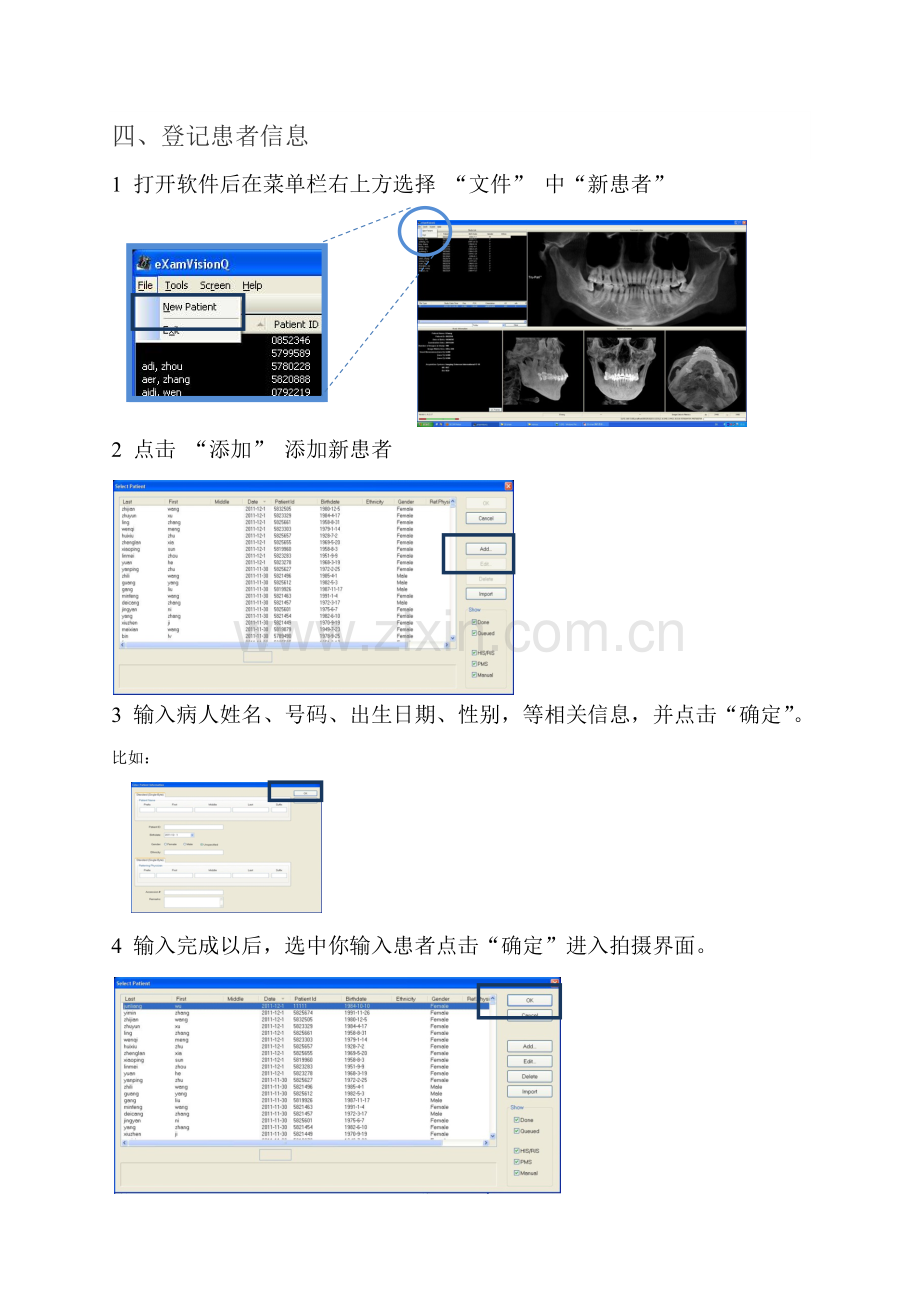

四、登记患者信息
1 打开软件后在菜单栏右上方选择 “文件” 中“新患者”

2 点击 “添加” 添加新患者

3 输入病人姓名、号码、出生日期、性别，等相关信息，并点击“确定”。
比如：

4 输入完成以后，选中你输入患者点击“确定”进入拍摄界面。

5 拍摄软件被开启,选择你需要拍摄视窗大小和体素.
比如:选择16cm X 13cm 视窗，0.3体素重建时间8.9秒。

确定完拍摄模式以后，为患者进行定位。

上槽
下槽
五、患者定位
1.提议对于高于1.45米患者，将座椅安装在下槽。

2 在门打开情况下，让患者坐在座椅中，
面向前方。患者应舒适就座，手置于膝上。

3 关闭门，确保将磁铁固定在锁定位置。

激光灯
上下控制案件
4 使用校准控制面板上患者校准按钮，即可调整患者座椅高度。

这些控制过程许可患者座椅向上（△）和向下（▽）运动，方便患者和腮托对准。

当合适校按时，患者下巴能够以适宜倾斜度搁在腮杯上，确保患者下巴稳定在腮托中。（见下右图）
咬合面
5. 确保患者倾斜时，咬合平面于水平位（见下图）。校准光：通常校准光应在水平咬合平面上。

水平：嘴唇之间咬合平面
竖直：骨节前面 1.5 英寸
（将腮托调整到图像获取位置）。
6松开旋把以后，可使头部支架向前向后移动，以深入固定头部。

7 围绕前额固定头带。

l 对于 TMJ 或矫正进行尤其扫描，仅使用头部支架和头带。提议不要使用腮托，因为腮托可能影响关节窝中关节位置，并干扰下巴软组织。
l （如右图）

六、开始取得影像

1 点击 “预览” 按钮准备预览曝光.

2 确定READY 灯亮起以后按一下SCAN,取得预览图像.

3 分辨预览图像位置.

头颅位置太靠前，造成鼻子被切掉，能够拖动“容积中心”来调整。

头颅位置太靠后，能够经过“容积中心”来调整。

处理方法: 在拍摄软件上面“容积中心” 中拖动柱条以后再次预览，直道取得真确预览图像。
影像高度改变
黄色虚线应该在咬合平面出，影像中黄色虚线显著高于咬合面。

处理方法: 经过调整腮托位置来改变取得预览图像范围。
假如发觉位置差距很大，提议调整座椅高度。
旋转

七、 拍摄取得图像
9.1 点击 “捕捉” 按钮以后

9.2 确定READY 灯亮起以后按一下SCAN,开始拍摄.
