GL过滤器说明指导书.doc

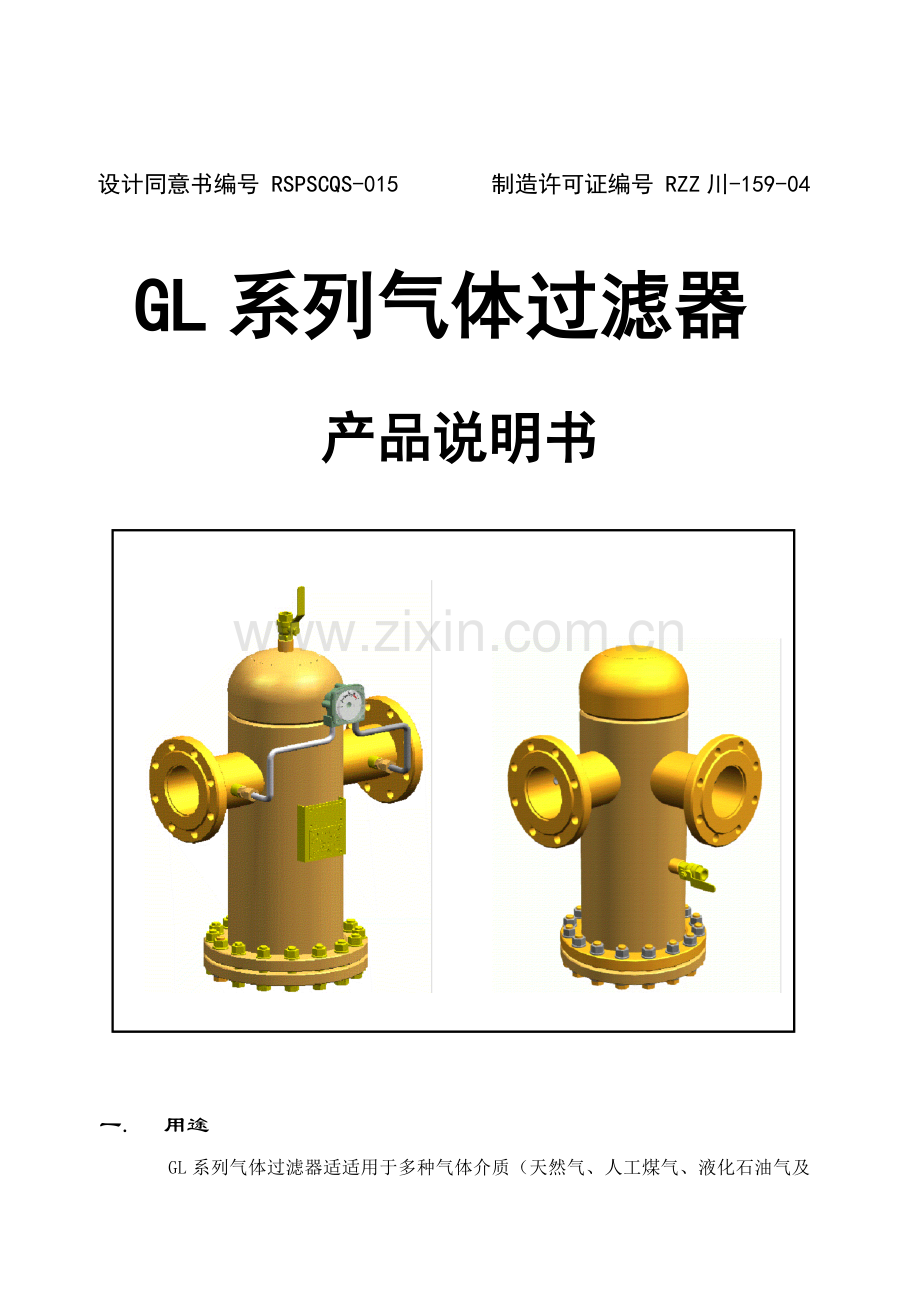

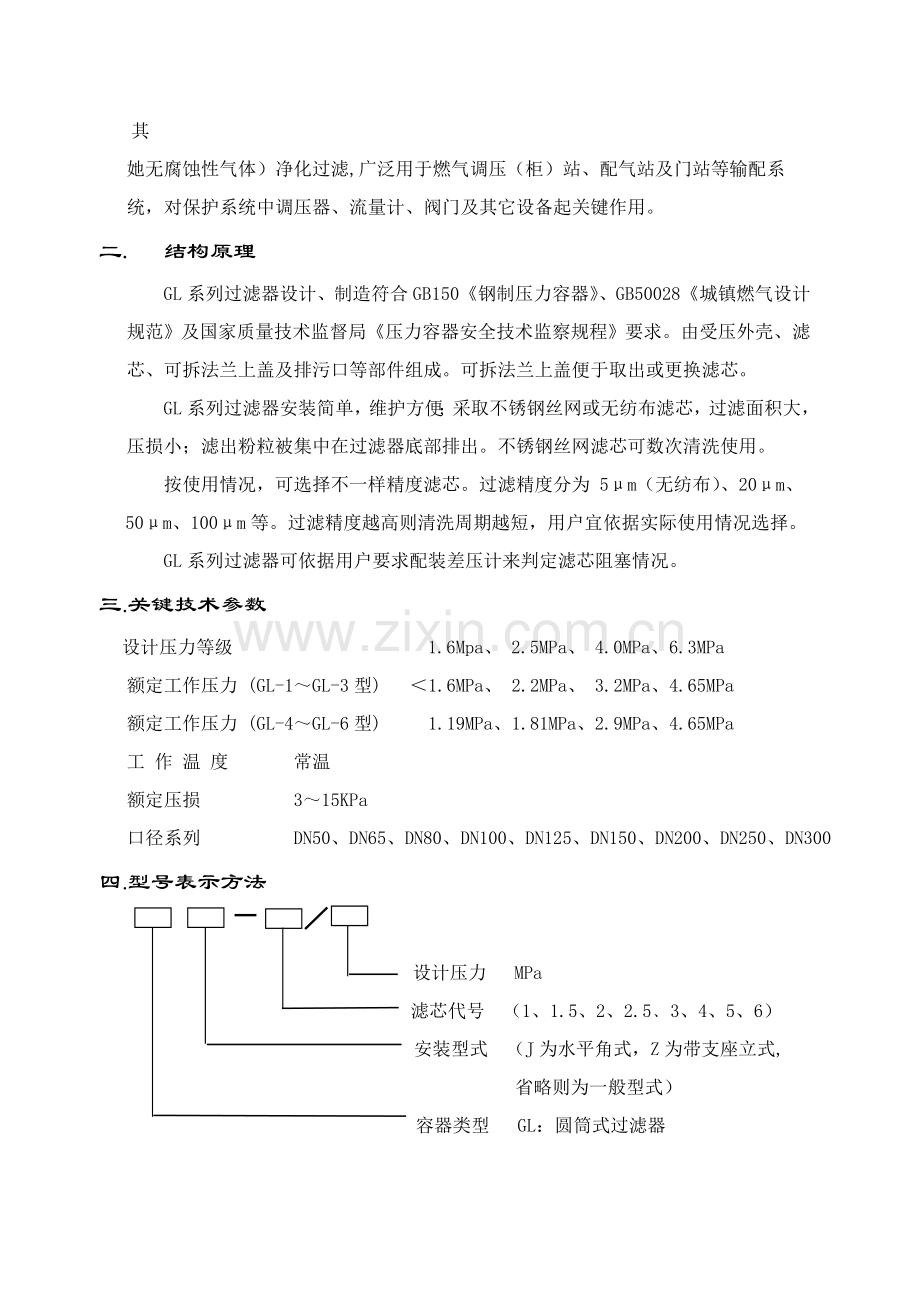

设计同意书编号 RSPSCQS-015 制造许可证编号 RZZ川-159-04GL系列气体过滤器 产品说明书 一. 用途GL系列气体过滤器适适用于多种气体介质（天然气、人工煤气、液化石油气及其她无腐蚀性气体）净化过滤,广泛用于燃气调压（柜）站、配气站及门站等输配系统，对保护系统中调压器、流量计、阀门及其它设备起关键作用。二. 结构原理GL系列过滤器设计、制造符合GB150钢制压力容器、GB50028城镇燃气设计规范及国家质量技术监督局压力容器安全技术监察规程要求。由受压外壳、滤芯、可拆法兰上盖及排污口等部件组成。可拆法兰上盖便于取出或更换滤芯。 GL系列过滤器安装简单，维护方便；采取不锈钢丝网或无纺布滤芯，过滤面积大，压损小；滤出粉粒被集中在过滤器底部排出。不锈钢丝网滤芯可数次清洗使用。按使用情况，可选择不一样精度滤芯。过滤精度分为 5m（无纺布）、20m、50m、100m等。过滤精度越高则清洗周期越短，用户宜依据实际使用情况选择。GL系列过滤器可依据用户要求配装差压计来判定滤芯阻塞情况。三.关键技术参数设计压力等级 1.6Mpa、 2.5MPa、 4.0MPa、6.3MPa 额定工作压力 (GL-1GL-3型) 1.6MPa、 2.2MPa、 3.2MPa、4.65MPa 额定工作压力 (GL-4GL-6型) 1.19MPa、1.81MPa、2.9MPa、4.65MPa工 作 温 度 常温额定压损 315KPa口径系列 DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300四.型号表示方法 设计压力 MPa 滤芯代号 （1、1.5、2、2.53、4、5、6） 安装型式 （J为水平角式，Z为带支座立式,省略则为一般型式） 容器类型 GL：圆筒式过滤器 五.滤芯结构和尺寸滤芯代号过滤面积m2AmmBmmLmmCmmG10.12595501655G1.50.23120692105G20.47165862705G2.50.7252001102835G30.952521383205G41.452991864155G52.33902464705G64.24753206255六.关键结构形式及尺寸 （ 图1 ） （ 图2 ） GL（一般型式） GLJ（水平角式） 表1: GL(GLJ)型过滤器关键结构尺寸 （图1、图2 ）型 号DNL1L2*DHAPF滤芯GL-150350175133197/167460/430G1/2G3/8G1GL-1.3*65400200159198/168465/435G1/2G3/8G1GL-1.580450225159207/177540/510G1/2G3/8G1.5GL-2100500250219236/206643/613G1/2G3/8G2GL-2.5*125550275273276/246715/685G1G3/8G2.5GL-3150 600300325284/254780/750G1G3/8G3GL-4200800400450447/4171110G1G3/8G4 表2: GLZ型过滤器关键结构尺寸 （图3）型 号DNL1DAPFhLd滤芯GL-2.5*125550273920DN40G3/849032620G2.5GL-3150600325990DN40G3/850037620G3GL-42008004501365DN50G3/8700168052024G4GL-52501000600DN80G3/8850210069024G5GL-63001100650DN80G3/8900238074024G6注： 1. 表中结构尺寸为PN=1.6MPa压力级；对于PN=2.56.3MPa，表中L1、A、L有所增加。 2. 表中型号GL-4以上公称直径D为内直径。 3. GL型过滤器按安装型式分为一般型式、水平角式、带支座立式，用户可按需要选择。4. 订购PN4.0MPa及以上等级过滤器，用户须注明进、出口法兰密封面型式。5. 使用在严寒地域过滤器，其安装、使用部门应对过滤器采取妥善保温或伴热方法，以确保设备操作温度 0C,避免系统产生冰堵。6. 带*号过滤器为非优选系列。 7. 各型过滤器尺寸以完工图为准。 8. 以上数据随产品改善有所改变，恕不另行通知。七.使用和维护1 GL系列过滤器选型按流量表，进出口两端压损通常为315KPa。2 过滤器投入运行时，应缓慢开启进出口两端阀门，以免瞬间压降过大损伤滤芯。3 过滤器运行压力不许可超出额定工作压力。4 滤芯积尘后运行阻力增大，观察过滤器差压计可判定滤芯积尘情况。滤芯可使用到压差为0.1MPa时不会损坏。为使过滤器安全、高效运行，压差最高达成50-70KPa（0.05-0.07MPa）时应取出滤芯清洗,待滤芯干燥后再装入过滤器。正常使用情况下，不锈钢丝网滤芯可数次清洗使用；若损坏则更换滤芯。5 滤芯清洗周期取决于气体含尘浓度。对城镇燃气而言，通常六个月左右清洗一次。提议最少每七天应打开过滤器底部排污阀排污一次。（排污至水池或地沟）6 当气体中夹带有硫化铁粉末时，在打开过滤器端盖时要立即喷水润湿滤筒，以免硫化铁粉末遇空气发烧引发燃烧。八.相关许可压损许可压损是指使用中滤芯在一定流量下产生压力降，该项指标实际上要求了滤芯能够承受外压。许可压损可由压差表测得。九.过滤器流量表（天然气Nm3/h）p压损 （KPa）P1 进口压力（MPa）P1pGL-1（DN50）12.557.5101525500.051602503203500.11803004204500.22204805206006800.5350650750900100012001.055075010001200130016002.565010001500240026003000450050004.060007000GL-1.3（DN65）P1 p12.557.5101525500.052203504505000.13004505206000.23505006007007500.545070011001500180022001.07501100180022002500280035002.5130018002500300035004000480052004.065007500GL-1.5（DN80）P1 p1 2.55 7.510 15 25 50 0.053005007007200.13806008008500.2480700900110013000.560090013001550175021001.08501100180021502450300036002.5100015002500320040005000600070004.075008000GL-2（DN100）P1 p1 2.55 7.5101525 50 0.054506508009000.150075090011000.260010001300150017000.5800130022003100360041001.011001600300035004800550075002.516002500330043005000650010000125004.01300015000GL-P1pP1p2.5（DN125）12.55 7.510 15 25 50 0.059001200180019000.110001500250026000.212502600290032000.51500220035005000550060001.022003200500060007000800085002.5250045006500750085001100014000160004.01550018000GL-P1p3（DN150）1 2.55 7.510 15 25 50 0.0515002500280030000.118003000360037000.2240038004400470050000.529004200700085009500100001.035005100740095001100014000170002.550007500100001300016000023000250004.03000033000P1p GL-P1p4（DN200）1 2.557.5101525 50 0.0522003300450046000.125004000550060000.2300050007000900095000.545007000100001250015000175001.0650010000150001800002300002.5900014000025000300003500040000500004.06000070000GL-P1pP1p5（DN250）1 2.55 7.510 15 25 50 0.0535005500700075000.137507000900090000.2600085001250014000150000.5850013000175002100025000280001.011800025000310003500040000500002.516000240003500040000500005500065000700004.08000090000GL-P1pP1p6（DN300）12.557.5101525500.056000900011000115000.170001000014000150000.2800013000190002230000.513500025000300003500041.019000280004480005000060000800002.52350005000067000085000900001100004.0110000150000
