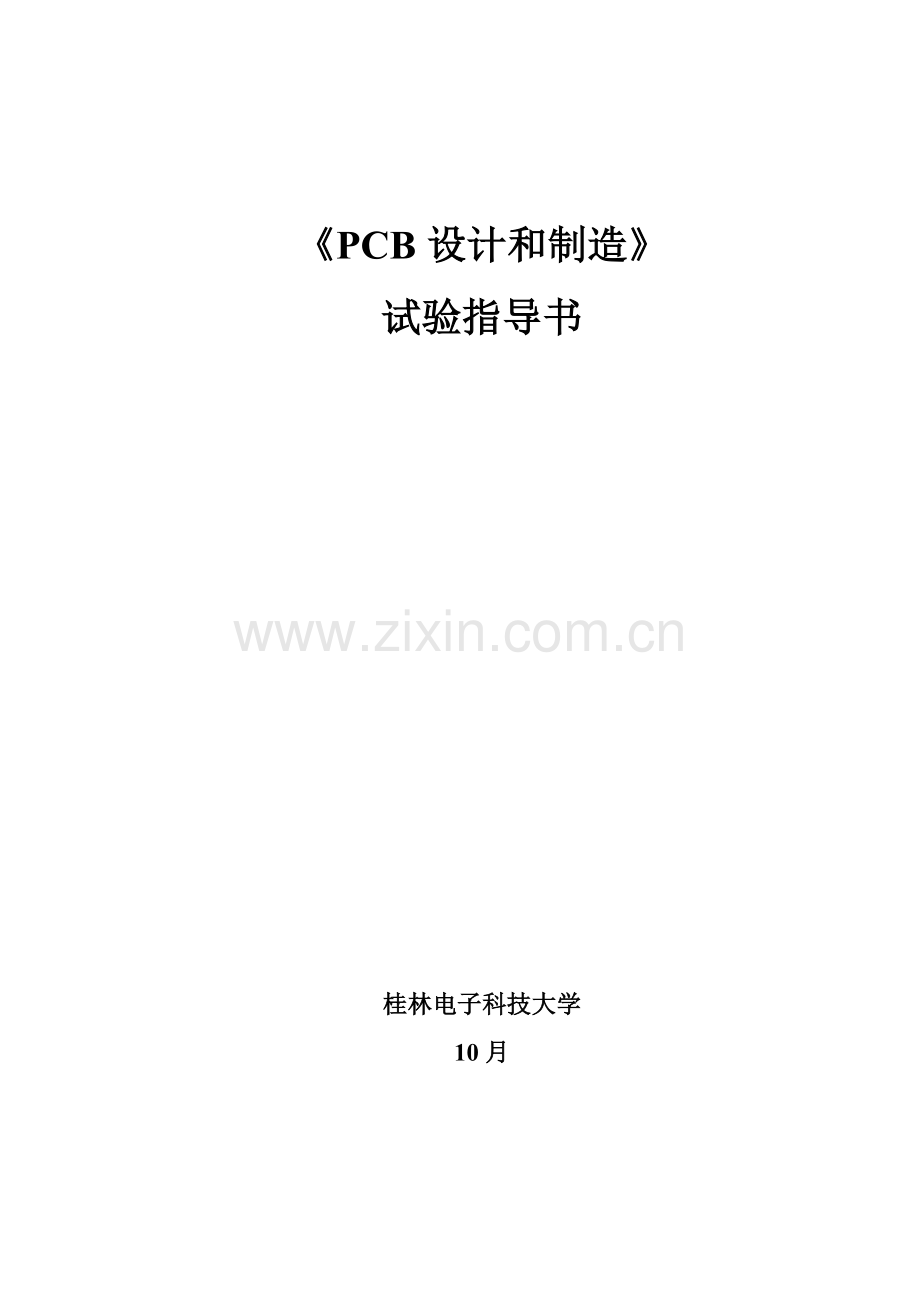

《PCB设计和制造》
试验指导书

桂林电子科技大学
10月

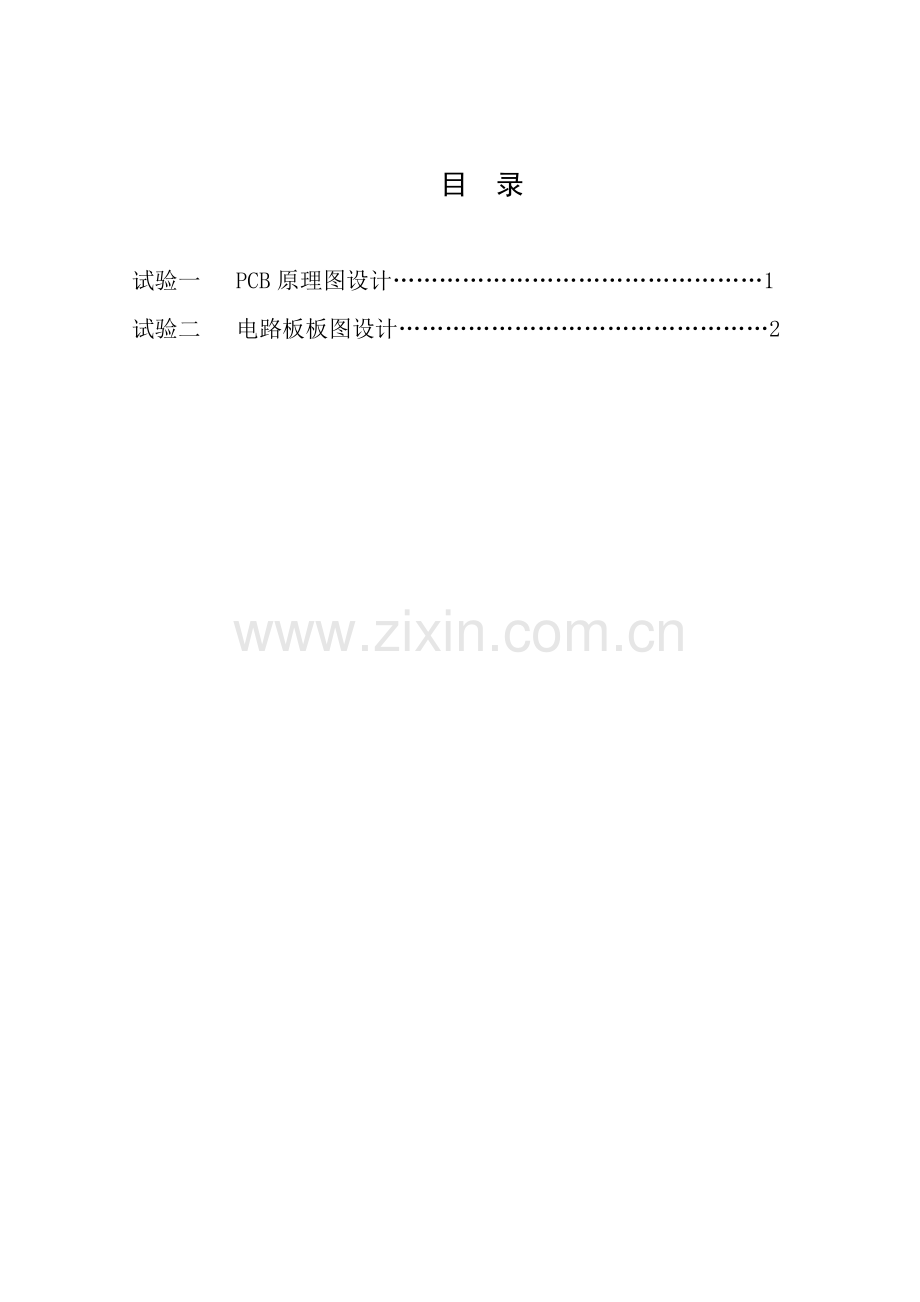

目 录

试验一 PCB原理图设计…………………………………………1
试验二 电路板板图设计…………………………………………2
试验一：PCB原理图设计
试验课时：2个小时
试验类型：设计性试验
试验要求：必修
一、试验目标
1、熟悉PCB电路原理图设计软件环境及各功效模块
2、掌握电路原理图基础绘制工具和设计方法步骤
二、试验要求
1、先安装PCB辅助设计软件，熟悉绘图环境、各功效模块及界面环境
2、掌握电路图设计工具及原理图设计步骤
三、试验设备
计算机、计算机辅助设计软件PROTEL或AD软件
四、试验内容及步骤
1、试验内容
1）学习使用PCB设计软件基础操作，包含软件安装、起动、菜单操作、工具栏操作及环境设置方法。
2）使用绘图工具，绘制单片机最小系统电路原理图。
3）对电路原理图中各个元件属性作对应设置，并熟悉自动编号等辅助工具使用。
2、试验步骤
1）开启PCB设计软件应用程序;
2）新建一个数据库设计文件，以自己学号和名字为文件名，并选择文件存放位置;
3）开启原理图编辑器，在File | New中单击Schematic Document | OK或直接双击;
4）学习原理图编辑器环境、工具栏、菜单栏及其功效作用，并绘制原理图;
5）保留绘制好原理图，并对原理图中元器件添加封装、标识及编号。
五、试验汇报要求
1、简述PCB设计原理图环境设置基础方法步骤。

2、利用已学知识试验前设计一个单片机最小系统原理图。

3、总结在设计电路原理图中所碰到多种问题及处理路径。

试验二：电路板板图设计
试验课时：2个小时
试验类型：设计性试验
试验要求：必修
一、试验目标
1、针对已绘制完成原理图，熟练使用绘制PCB图基础工具，掌握对应印制线路板图绘制具体步骤。
2、掌握绘制对应PCB元件及其用户自定义PCB元件库基础方法
二、试验要求
1、独立完成
2、任务完成后讨论
三、试验设备
计算机、计算机辅助设计软件PROTEL或AD软件
四、试验内容及步骤
1、试验内容
1）依据试验一中已完成电路原理图，分别绘制PCB图，并将预拉线连接成印制板导线；
2）设置图面属性，导线宽度（大电流导线宽度为24mil，信号线宽度为12mil）；
3）计算图面尺寸，导出图面信息，包含线条数、过孔数、焊盘数等等；
4）绘制对应PCB元件，并使用用户自定义PCB元件库进行对应PCB图绘制。
5）对PCB进行布线设计。
2、试验步骤
1）开启PCB设计软件应用程序软件，以自己学号和名字新建一个设计数据库文件；
2）在所设计电路原理图基础上生成PCB板图，并进行电气规则及元器件封装检验，无误后生成网络表；
3）开启印制板图编辑器，新建一个印制电路板图文件；
4）装入网络表，生成印制电路板图（生成到“姓名..pcb”），并进行自动布局、布线，手工调整，并保留打印输出。
五、试验汇报内容要求
1、简述PCB电路板格图设计基础方法步骤

2、设计一个单片机系统电路板板图，并将所设计PCB图打印作为试验结果

3、简明总解PCB图设计过程中碰到问题及处理方法，并做简明讨论。
附录1：
1、 单片机最小系统参考原理图：

2、 单片机最小系统PCB板图：

3、 提交设计汇报和试验汇报。

附录2：
练习试验电路原理图

PCB板图：
