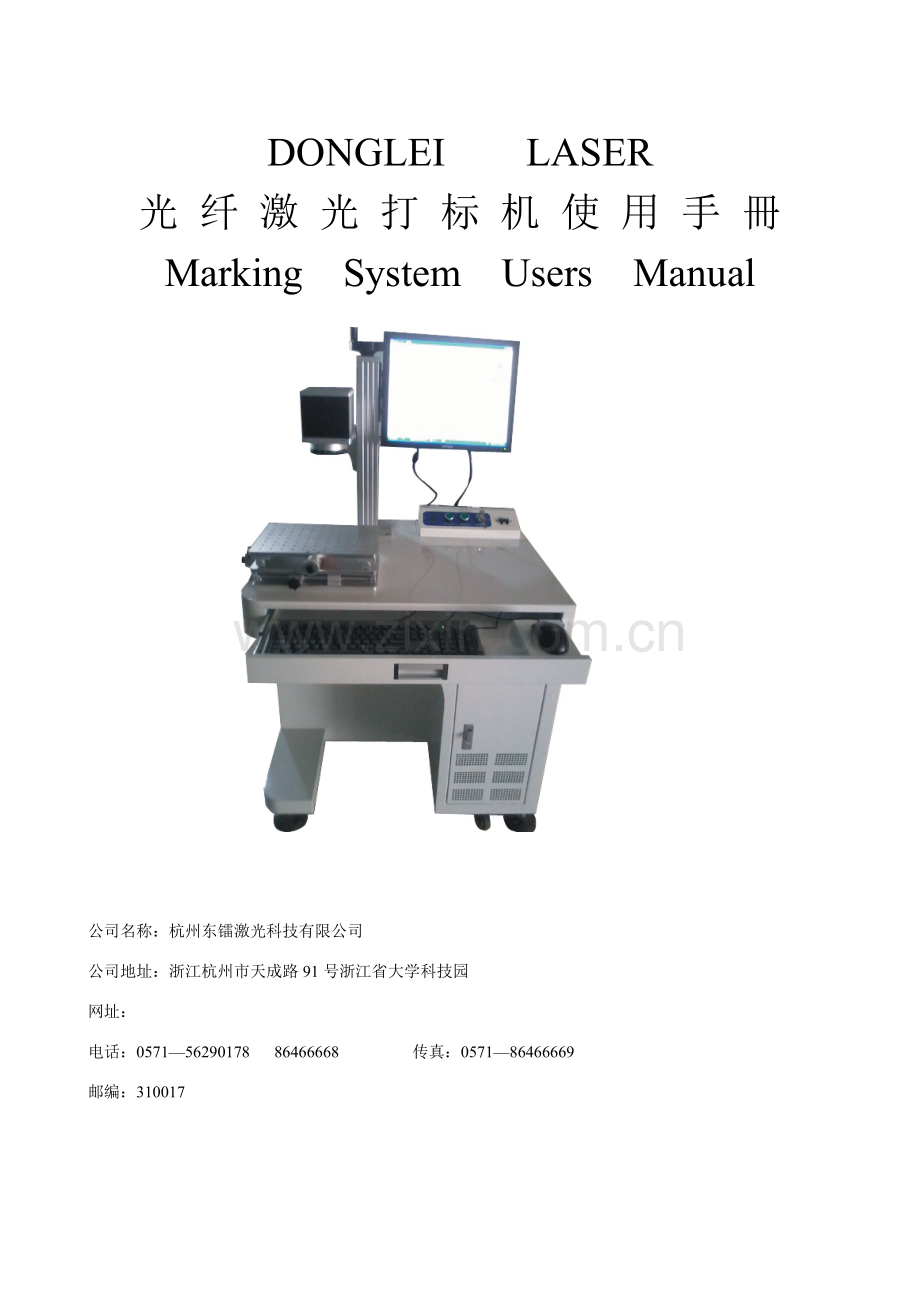

DONGLEI LASER
光 纤 激 光 打 标 机 使 用 手 冊
Marking System Users Manual

公司名称：杭州东镭激光科技有限公司
公司地址：浙江杭州市天成路91号浙江省大学科技园
网址：
电话：0571—56290178 86466668 传真：0571—86466669
邮编：310017

目 录

光纤激光打标机机
安全警告

前言

概述与型号

1， laser标记机基本原理和工作原则

2， 技术参量

3， 安装并调试

4， 硬件与操作

5， 简朴故障解决

警 告！

除被规定操作之外，对系统所有其她操作，也许导致操作员遭受激光辐射！
DONGLEI LASER系列激光打标机采用封闭激光光路设计，可以有效地防止激光辐射泄漏。
激光器正常工作期间，打标机內部不得增设任何零件和物品。不得在密封罩打开状态下使用本标记系统。
禁止用眼睛直视出射激光或反射激光，以防损伤眼睛！
电器安全
对标记系统中电器设备进行维护、调节必要有通过培训对本系统各某些都纯熟专业人员进行，如下几点特別注意：
l 若设备不工作时维护调节不需运营时，勿接通电源。
l 更换激光器时，切勿接通系统电源，且电源正负极不要装反。
l 系统应有良好接地，并应定期检查。
l 尽量用一只手操作电器设备，以防在人体上构成回路。
l 本标记系统测试，有些需采用某些特殊测量技术，参照地选取由专业人员決定。
警告：机器工作中 禁止将手伸到激光镜头下
禁止用眼睛直视出射激光或反射激光，以防损伤眼睛

前 言
尊敬客户您好:非常感谢您采用东镭激光科技有限公司激光设备，在使用之前请仔细阅读阐明书，有任何疑问请致电我公司售后部，咱们会第一时间为您解决一切问题。
激光标记机是一种集光学、精密机械、激光技术、电子技术、计算机和控制技术于一体高新技术产品。对的使用和维护此系统，对于更好发挥其效能及延长寿命具备十分重要意义。通过本手冊您能对激光打标机系统工作原理有一种初步理解，并但愿能按照所简介办法，环节对打标机进行对的使用和维护。

1概述与型号
1.1 概述
光纤激光打标机，普通采用光纤激光器作为激光光源，整机寿命在10万小时左右，相比其她类型激光打标机寿命更长、光束质量更好，电光转换效率在28%以上，相对于其她类型激光打标机2%-10%转换效率优势很大，在节能环保等方面性能卓著。
1.2 型号
DL-GX-20W
设计序号

振镜代号 进口振镜

输出最大功率 20W

电源 单相

   激光类型 IPG激光
2 DONGLEI LASER 标记系统构造及工作原理
2.1 整机基本构成及工作原理
DONGLEI LASER标记系统有光纤激光器、主控柜、计算机控制系统、光学扫描振镜及其驱动器、升降工作台組成。
工作原理：它采用各种小功率风冷激光二极管作为泵浦源，通过多分枝耦合进单根激光光纤，以掺稀土元素（Nd，Yb或者Er）光纤作为激光介质，以反射镜，光纤光栅作为谐振腔，可脉冲和持续运转。新型光纤激光器具备单模输出，散热特性好，效率高，构造紧凑等特点，特别适合高精度激光标刻工业。典型10-100KHz高重复率工作，10W-20W平均功率输出光纤激光器成品体积仅有22′25′10cm,并且没有水冷系统，体积大为缩小。由于激光二极管是低电压工作，光纤激光器电光效率高达70％，驱动电源大小与灯泵Nd-YAG激光器相比是微局限性道。
2.2 DONGLEI LASER 系列标记机部件构造及原理
2.2.1 主控柜构造和原理
主控柜构造：电脑及控制软件、激光电源、振镜电源构成。
2.2.2主控箱面板阐明
光纤机1面板图
光纤机2面板图

光纤机3面板图

2.2激光电源
2.2.1 X、Y、振镜及驱动器
X、Y、振镜及驱动器构成系统用于激光高精密扫描和精密定位。定位。振镜采用高稳定性精密位置检测传感技术及动磁式和动圈式偏转工作方式、设计，驱动器采用全新拓扑构造电路设计，在计算机控制下输出一种伺服信号控制振镜偏转，从而精准地标记出各种图形。
2.2.2 光纤激光器
光纤激光管和扩束镜共同构成，将它们固定在燕尾槽之上。
2.2.4 光学是扫描振镜
光学扫描振镜作用是使照射在其上激光束发生偏转。该部件在激光标记系统中有两套，安裝于"f-θ"聚焦透镜上方，该部件已通过调校，禁止顾客调节。
2.2.5 风冷机组有一组风机向激光器提供散热，是标记机系统长期稳定可靠工作保证。
2.2.6 计算机控制系统
DONGLEI LASER 系列标记系统采用专门计算机控制卡和软件控制系统,软件应用详见软件使用阐明书。
2.2.7 工作台
该工作台为三维调节工作台，以便顾客使用，准拟定位工件。
3 技术参数
3.1 整机性能
激光标记范畴：φ85mm、φ140mm
激光标记速度：直线扫描最高-7000mm/s
激光标记最小线宽：0.04mm
激光标记深度：0.03∽6mm
为进一步提高标记质量、以便顾客使用和维护，设备还具备如下特性和功能：●稳定光学系统，良好激光束质量，标记线条更均勻平滑；
●独特激光器构造使更换激光器更以便；
4 安装及整机调试
4.1 安装环境
环境规定：
温度：25℃
湿度：≤50%
房间环境清洁，无灰尘。
供电电源： 220V 10A
建议采用1.5mm铜芯电缆开接入20A空气开关
电源电压波动 〈5%
4.2 整机调试
4、2、1、将激光发生器固定在机架
5 开机程序
1、接通外供电源，注意L和N
2、启动主电源
3、启动电脑，
4、启动振镜电源。
5、启动激光电源激光电源上电。同步检查风机与否工作。
6、进入DL标刻系统，编辑一种文献-TEXT
7、在工作台上放一物件，然后按F2打标，调节好焦距，焦距处线条最细激光火花最大
6 关机程序
1、关闭振镜电源
2、关激光电源
3、退出打标软件，关闭计算机
4、切断总电源
7寻常维护及简朴故障解决
为保证激光系标记统正常使用，需按下述办法对设备进行寻常维护。维护时需格外细心。
7.1 设备外观清洁
每次工作完毕，一方面作好环境清洁，使地面无才尘、干净。再作设备清洁。
7.2 故障分析及排除
顾客若发现机器异常，可参阅故障分析及进行排除。如仍不能清晰，请与我司联系。
故障现象
因素分析
排除办法

无激光输出

激光管老化
保护电路动作
电极线连接不好
激光电源故障
更换激光管
排除保护电路故障
连接固定
更换激光电源

有激光不打标

计算机信号未接通
控制卡坏
振镜损坏
振镜电源损坏
接通信号线
更换控制卡
更换振镜
更换振镜电源
附：本阐明书如与所购机器有出入，以实际机器为准。
