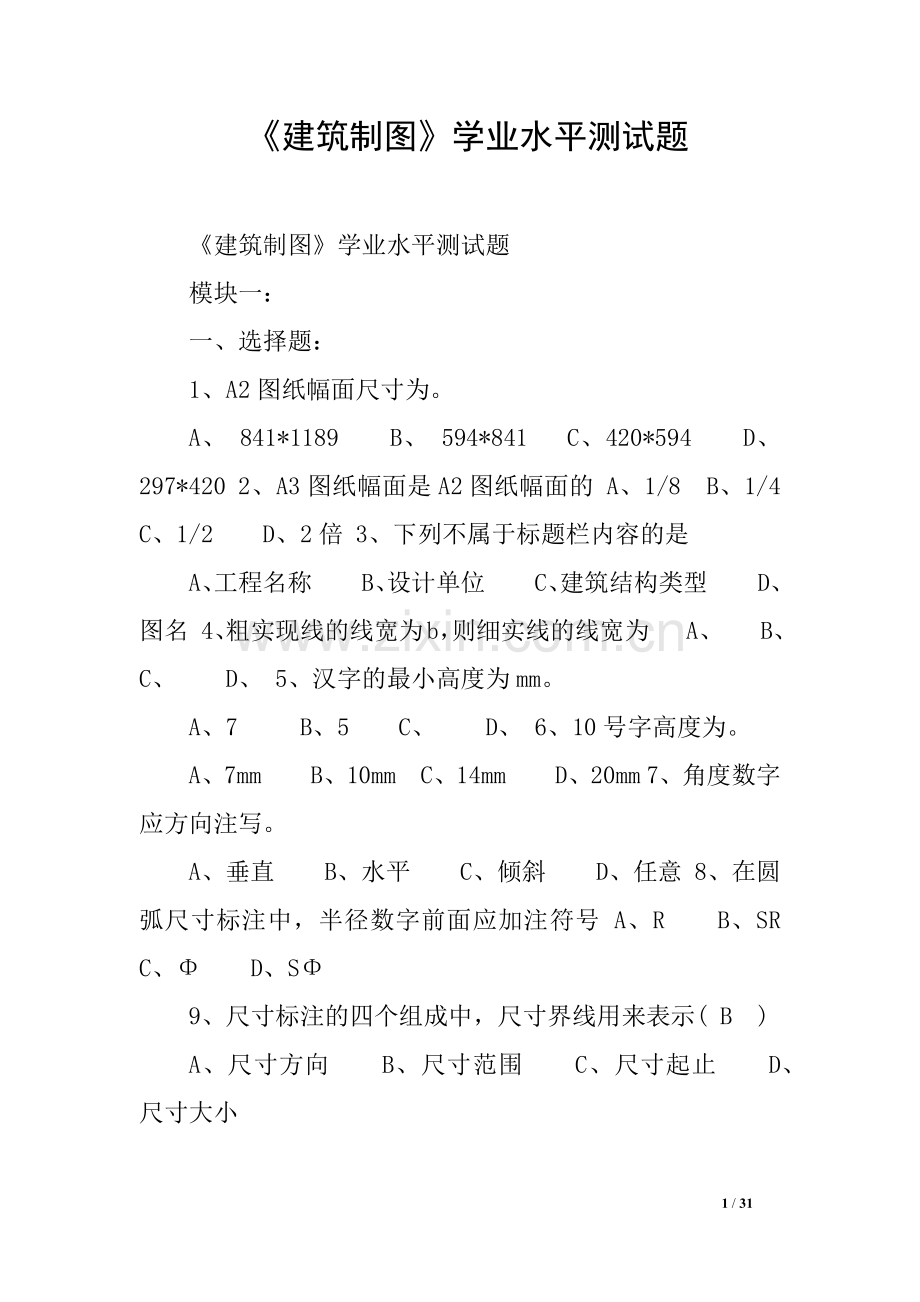

《建筑制图》学业水平测试题.doc

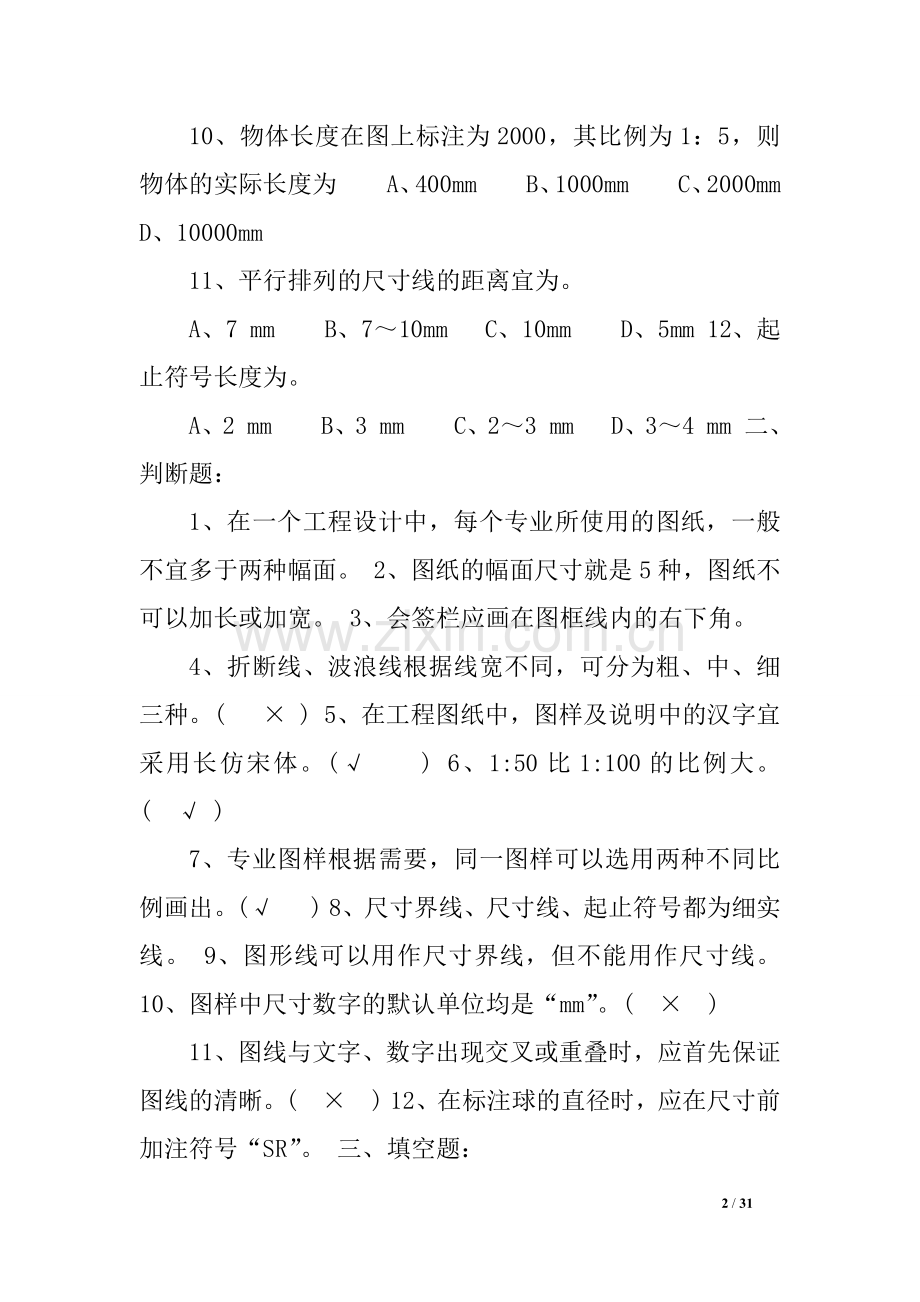

建筑制图学业水平测试题 建筑制图学业水平测试题 模块一： 一、选择题： 1、A2图纸幅面尺寸为。 A、 841*1189B、 594*841 C、420*594D、297*420 2、A3图纸幅面是A2图纸幅面的 A、1/8 B、1/4C、1/2D、2倍 3、下列不属于标题栏内容的是 A、工程名称B、设计单位C、建筑结构类型D、图名 4、粗实现线的线宽为b，则细实线的线宽为 A、 B、 C、D、 5、汉字的最小高度为mm。 A、7 B、5C、D、 6、10号字高度为。 A、7mmB、10mm C、14mmD、20mm 7、角度数字应方向注写。 A、垂直B、水平C、倾斜D、任意 8、在圆弧尺寸标注中，半径数字前面应加注符号 A、RB、SRC、D、S 9、尺寸标注的四个组成中，尺寸界线用来表示( B ) A、尺寸方向B、尺寸范围C、尺寸起止D、尺寸大小 10、物体长度在图上标注为2000，其比例为1：5，则物体的实际长度为A、400mmB、1000mmC、2000mmD、10000mm 11、平行排列的尺寸线的距离宜为。 A、7 mmB、710mm C、10mmD、5mm 12、起止符号长度为。 A、2 mmB、3 mmC、23 mm D、34 mm 二、判断题： 1、在一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面。 2、图纸的幅面尺寸就是5种，图纸不可以加长或加宽。 3、会签栏应画在图框线内的右下角。 4、折断线、波浪线根据线宽不同，可分为粗、中、细三种。( ) 5、在工程图纸中，图样及说明中的汉字宜采用长仿宋体。() 6、1:50比1:100的比例大。( ) 7、专业图样根据需要，同一图样可以选用两种不同比例画出。( ) 8、尺寸界线、尺寸线、起止符号都为细实线。 9、图形线可以用作尺寸界线，但不能用作尺寸线。 10、图样中尺寸数字的默认单位均是“mm”。( ) 11、图线与文字、数字出现交叉或重叠时，应首先保证图线的清晰。( ) 12、在标注球的直径时，应在尺寸前加注符号“SR”。 三、填空题： 1、A4图纸的幅面尺寸为_210*297_mm。 2、图框线用_粗实_线绘制。 1 3、图纸可分为横式和_立_式。 4、图纸中对中标志应画在图纸各边的中点处，线宽应为_mm。 5、图纸的标题栏简称_图标_。 6、互相平行的图线，其间隙不宜小于其中的粗实线宽度，且不宜小于_mm。 7、比例应书写在图名的右侧，字号应比图名字号小_一号或二号_。 8、尺寸界线应用_细实_线绘制。 9、尺寸线线应用_细实_线绘制。 10、起止符号一般用_中粗斜短_线绘制。 11、标高及总平面图上的线性尺寸数字的单位为_m_。 12、.坡度标注时，在坡度数字下应加注坡度符号，其箭头一般指向 下坡 方向。 四、简答题： 1、简述比例的概念。 图形与实物相对应的线性尺寸之比。 2、简述尺寸四个组成部分。 包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。 3、简述图线的类型有哪几大类。 实线、虚线、单点长画线、双点长画线、折断线、波浪线 4、简述尺寸标注中，尺寸单位是如何确定的。 图标上的尺寸单位，除标高及总平面以m为单位外，其他必须以mm为单位。 5、简述坡度的概念。 指直线对水平面的倾斜度。 6、简述在弧长、弦长尺寸标注中，尺寸的四个组成部分有何异同。 标注圆弧的弧长时，尺寸线应以与该圆弧圆心的圆弧线表示，尺寸界线应垂直于该圆弧的弧，起止符号用箭头表示，弧长数字上方应加注符号“” 标注圆弧的弦长时，尺寸线应以平行该弦的直线表示，尺寸界线应垂直于该该弦，起止符号用中粗斜短线表示。 2 模块二： 一、作图题： 1、过水平线上的A点作一条坡度为1:4的斜线AB。(保留作图痕迹)P27 2、试把两条平行线AB、CD间等分成三份。(保留作图痕迹) P27 3、作出圆内接正五边形。(保留作图痕迹) P29 3 4、用半径为R的圆弧把直线L1和L2光滑地连接起来。(保留作图痕迹) P31 5、用半径为R的圆弧把直线L1与和圆01光滑地连接起来。(保留作图痕迹) P32 6、已知椭圆长轴AB=80mm，短轴CD=60mm，用四心圆弧法作出椭圆。(保留作图痕迹) P34 4 模块三： 一、选择题： 1、能准确反映物体形状和大小的投影是( D ) 。 A、中心投影 B、斜投影 C、轴测投影 D、正投影2、三个投影面的位置关系是。 A、平行B、相交C、两两垂直D、倾斜3、在三面投影中，反映物体长度的轴线是。A、OX B、OY C、OZ D、OX和OY 4、侧面投影图反映物体在( C )方向的情况。 A、上下、左右 B、前后、左右C、上下、前后D、前后、左右、上下 5、已知点A坐标为(0，z，x)，则该点离H面的距离为( C ) A、0B、zC、xD、w 6、已知点M(20，0，10)，点N(10，5，10)，则点N在点M的( D )方。 A、右后方B、左前方C、右上方D、右前方7、直线AB的正面投影反映为一点，该直线为(D )。 A、水平线 B、正平线C、铅垂线 D、正垂线 8、直线AB在H面和V面投影平行于OX轴，则该直线为(C )。A、水平线 B、正平线C、侧铅垂线 D、侧平线 9、如果一条直线有两个投影倾斜于投影轴，则此直线在空间( A ) A、一定是一般位置直线B、可能是投影面平行线 C、可能是投影面垂直线D、上述三者均有可能 10、空间两条直线的两个同名投影互相平行，则空间两直线。A、平行 B、相交 C、交叉D、平行或交叉 11、空间一平面的三面投影为两框一线，则该平面。 A、与一个投影面平行 B、与两个投影面垂直C、与一个投影面垂直 D、与一个投影面倾斜 12、空间一平面的三面投影为一框两线，则该平面。 A、与一个投影面平行 B、与两个投影面倾斜C、与一个投影面垂直 D、与一个投影面倾斜 二、判断题： 1、点的投影仍然是一点。 2、直线的投影仍然是一条直线。 3、四边形投影仍然是四边形。 4、一般三视投影图是采用正投影的原理画出的。 5、只有正投影才能准确反映空间物体的形状和大小。 6、在一般位置平面上可以画出一条正平线。 7、在一般位置平面上可以画出一条侧垂线。 8、空间两条直线互相平行，则同名投影必平行。 9、V投影面上反映物体的长度和高度。 10、W投影面上反映物体的长度和高度。 11、水平线上任意一点的高度都相等。 12、侧平面必须与W投影面平行，与H、V投影面倾斜。 三、填空题： 1、投影法可以分两大类，分别为_中心_投影法和_平行_投影法。 5 2、平行投影法可分为_斜_投影法和_正_投影法。 3、点的投影为_点_。 4、直线的投影为_直线_或_点_。 5、面的投影为_直线_或_线框_。 6、侧平线与_V_投影面和_H_投影面都倾斜。 7、一般位置平面在三个投影面上的投影为_原平面图形的类似形封闭线框_。 四、作图题： 点的投影： 1、作A(25，20，5)、B(I0，0，15)点投影图。 点A在点B的_左前下_方。 2、已知A点在B点左方5mm、下方10mm、前方8mm、试作点B、点A的三面投影。 6 3、已知点M在H面上，点N在V面上，点P在W面上，作出点的另两投影。 4、已知点的两个投影，作出第三投影。 7 5、已知A、B、C、D4点的各一个投影a、b、c、d，且Aa=25，Bb=15， Cc=20，Dd=30，完成它们的三面投影。 6、已知点的两个投影，作出第三投影。 8 线面的投影 1、已知线段AB的两面投影，求作第三面投影，并注写各线段与投影面的相对位置。 AB是_线。 2、已知线段AB的两面投影，求作第三面投影，并注写各线段与投影面的相对位置。 AB是_线。 3、已知线段AB的两面投影，求作第三面投影，并注写各线段与投影面的相对位置。 AB是_线。 9 4、已知ABV，AB=20mm，=30，B点在A点右下方，作出AB的三面投影。 5、在DEF内作一距V面为15mm的正平线。 6、已知ABC平面上一直线MN，求作直线MN在H面的投影。 10 体的三面投影 1、根据立体图作出三视投影图。 2、根据立体图作出三视投影图。 3、根据立体图作出三视投影图。 11 4、根据形体的两个视图，作出第三视图。 5、根据形体的两个视图，作出第三视图。 6、根据形体的两个视图，作出第三视图。 12 模块四： 一、选择题： 1、在剖切符号中，剖切位置线用_来表示。 A、特粗线B、粗实线C、中粗实线 D、细实线 2、在剖面图中，断面轮廓线用B_来表示。 A、特粗线B、粗实线C、中粗实线 D、细实线3、在剖面图中，可见轮廓线用_C_来表示。 A、特粗线B、粗实线C、中粗实线 D、细实线 4、在剖面图中，如材料未知，断面轮廓线范围内用等距的45倾斜_D_来表示。 A、特粗线B、粗实线C、中粗实线 D、细实线5、重合断面图的比例比原投影图(C )。 A、大 B、小 C、相同 D、随意 6、重合断面图用_画出。 A、特粗线B、粗实线C、中粗实线 D、细实线 二、判断题： 1、剖面图包含着断面图，断面图不包含剖面图。 2、在剖面图中，断面图轮廓线用细实线绘制。 3、断面图中的材料图例用细实线绘制。 4、半剖面图常用于对称图形。 5、移出断面图的比例一般与原视图一致。 6、重合断面图应向左或向右侧倒在投影图面上。 三、填空题： 1、剖视图按其表达的内容可分为_剖面图_和_断面图_两种。 2、剖切符号_剖切位置线_和_投视方向线_组成。 3、在剖面图中，可见轮廓线用_中粗实_线表示；断面轮廓线用_粗实_线表示。 4、剖面图可分为全剖面图、局部剖面图、_半剖面图_、_阶梯剖面图_等。 5、断面图可分为中断断面图、_重合断面图_、_移出断面图_。 6、重合断面图应_左_或_上_侧倒在投影图面上。 四、作图题： 1、作出11剖面图。 13 2、作出台阶1-1剖面图。 3、作出钢筋混凝土梁的1-1断面图。 4、作出形体1-1断面图。 5、作出形体1-1剖面图。 6、作出形体1-1剖面图。 14 模块五： 一、选择题： 1、下列不属于建筑施工图的是。 A、总平面图 B、建筑平面图 C、建筑剖面图 D、基础平面图 2、下列不属于结构施工图的是。 A、楼梯平面图 B、结构平面图 C、基础详图 D、结构构件详图 3、下列不属于设备施工图的是。 A、给排水施工图 B、采暖施工图 C、照明施工图 D、基坑降水图 4、建筑工程施工图排列顺序正确的是。 A、建筑施工图结构施工图设备施工图 B、建筑施工图设备施工图结构施工图 C、设备施工图建筑施工图结构施工图 D、结构施工图设备施工图建筑施工图 5、下列那一拉丁字母不得用作轴线编号。 A、MB、Q C、I D、X 6、在某张建施图中，有详图索引 ，其分母3的含义为。 A、图纸的图幅为3号B、详图所在图纸编号为3 C、被索引的图纸编号为3D、详图的编号为3 7、标高的单位为。 A、mm B、cm C、dm D、m 8、下列属于石材图例符号的是。 9、下列属于普通砖图例符号的是。 10、下列属于混凝土图例符号的是。 11、下列属于钢筋混凝土图例符号的是。 12、在建筑平面图中，表示门的代号是。 A、 CB、 QC、N D、M 13、二层平面图是二层的水平剖面，水平剖切平面的位置在 A、窗台上，经过门窗洞B、楼面上，窗台下 C、二层楼面墙脚处D、二层顶棚下方，窗上方 14、建筑立面图中室外地坪线用( A )绘制。 A、特粗实线B、中粗实线C、加粗实线D、粗实线 15、房屋施工图一般包括建筑施工图、结构施工图以及。A、门窗施工图 B、设备施工图 C、装修详图 D、模板详图 15 16、关于索引符号 描述正确的是( A ) A、该图为水平剖视详图，投影方向自上而下。B、“3”指详图所在图纸的编号。C、“4”指详图编号。D、“3”表示被索引图样所在图纸的编号。 17、下列关于各专业施工图排列顺序不正确的是(D) A、基本图在前，详图在后 B、总体图在前，局部图在后C、先施工图在前，后施工图在后D、构件图在前，布置图在后18、在B、C轴线间插入的第三根附加轴线编号正确的是( A ) A、3BB、3CC、B3 D、3B 二、判断题： 1、初步设计的工程图纸不能作为施工的依据。2、各种施工图一般包括基本图和详图。 3、各专业的施工图，应按图纸内容的主次关系系统地排列。4、识读一张图纸时，重点看轴线及各种尺寸关系。5、详图符号圆圈的直径为10mm。6、引出线应用细实线绘制。7、指北针是用来表示建筑物的朝向的。 8、建筑总平面图上的标高一般是绝对标高，其默认单位为“m”。( )9、用引出线说明横向排列的构造层次时，则上向下说明的顺序要与左向右的各层构 造相一致。( ) 10、建筑总平面图表达新建房屋的位置和朝向。11、在建筑平面图中没有剖切到的可见轮廓线 用细实现画出。12、建筑立面图按建筑物主次可分为主立面图和次立面图。 ( )13、剖到钢筋砼构件的断面时，其材料图例用涂黑表示。14、建筑剖面图的剖切位置符号，应在平面图上表示。15、在建筑平面图上，外墙的尺寸一般分三道尺寸。16、建筑剖面图还可以根据两端的轴线来命名。 17、建筑立面图是用来表示建筑物的外形及外墙装饰要求的图样。 18、在建筑总平面图中，新建的房屋用粗实线来绘制。 三、填空题： 基本知识 1、施工图产生的两个阶段为_初步设计阶段_和_施工图设计阶段_。 2、首页图包括_图纸目录_、_施工说明_和汇总表等。 3、定位轴线用_细单点长画_线来表示，末端画细实线圆，圆的直径为_8-10_mm。 4、标高可为建筑标高和_结构_标高；绝对标高和_相对_标高。 5、索引符号圆圈直径为_10_mm；详图符号圆圈直径为_14_mm。 6、房屋建筑按用途的不同可分为_民用建筑_、_工业建筑_和农业建筑。 识读专业图 1、如图为某房屋建筑总平面图，识读该图，并按要求完成下列各题： 总平面图上的尺寸数字以为 m单位。 总平面图中用粗实线画出的是 新建 房屋，中粗虚线画出的是计划建造 房屋。 新建房屋有 4 层， 16 新建房屋室外整平绝对标高为米。 新建房屋到围墙的距离为米；到原有教学楼的距离为米。 拆除建筑物在新建房屋 南 侧。 新建房屋的总长为_m，总宽为_m。 2、看图回答下列问题： 该建筑的高度_14_m，共_4_层。 屋面坡度为_2%_。 室外地面的标高为_-_m，一层楼梯中间休息平台的标高为_m， 地面上第二层层高为_m，第三层地面标高为_m。 A轴线上窗户高度为_m。 楼梯间窗高为_m， 楼梯间进深为_4800_mm。 3、下图为某房屋底层平面图，入口处每个踏步高150m，识读该平面图，并按要求完成下列各题： 17 该房屋的朝向为南向，在底层平面图右下角画出指北针。 该房屋东西总长为m，南北总宽为m。 该房屋底层北外墙共有3樘窗户，其中C1宽度为2100mm。 在图上标注室外地坪的标高。 对图中未编号的定位轴线进行编号。 图中M 1的宽度为1800mm。 沐浴室的开间为8400mm，进深为 4500mm。 底层平面图1:100 4、识读下图所示的屋顶平面图，并填空： 18 屋顶平面图中的纵向定位轴线有 5根。 屋面的横向排水坡度为 3%，檐沟纵向排水坡度为 %，檐沟横向排 水坡度为 1%。 屋面上人孔采用的是 标准详图，详图所在的页数为 15。 屋面采用的是刚性现浇钢筋混凝土 防水屋面，屋面采用_分层_剖。 如果外墙的厚度均为240mm，则该房屋的总长为m，总宽为m。 5、下图为某建筑立面图，识读并完成下列填空 建筑物的总高度为m。 图中雨篷底面的标高为m，室外地面标高为 -m。 平面图中水平方向定位轴线有 3条。 门窗开启方向符号可知，建筑立面图中门是 双扇外开平开 门，高度为m； 立面图中右侧窗是 上悬 窗，高度为m。 该建筑立面图的名称是按 定位轴线来命名的。 如果外门口台阶高度相同，则每个台阶的高度为_150_mm。 6、根据所给的建筑剖面图填空。 建筑剖面图 1:100 该剖面图中，室内外地面线用 特粗实线表示，剖到的墙身、楼板、楼梯 段等轮廓线用粗实线表示。 建筑物的层数为4 ，层高为m。 19 室内地面标高为 m，二层楼梯休息平台标高为 m。 建筑物高为 m。 屋面排水方式为，屋面坡度为 3%。 楼梯间窗高为800mm。 四、简答题： 1、建筑工程施工图按专业工种不同可分为哪几种。 建筑施工图、结构施工图、设备施工图 2、建筑施工图包括哪些图。 建筑总平面图、各层平面图、各个立面图、必要的剖面图、建筑施工详图及建筑施工说明书等。 3、简述识读一套图纸方法。 总体了解、顺序识读、前后对照、重点细读 4、在建筑总平面图中，新建房屋、原有房屋、计划建造房屋用何线性来绘制。 新建房屋 用粗实线绘制 原有房屋 用细实线绘制 计划建造房屋 用中虚线绘制 5、简述在建筑平面图中，外墙的三道尺寸所表示内容。 最外面一道是外包尺寸，表示建筑物的总长度和总宽度。 中间一道尺寸表示定位轴线间的距离，是房屋的“开间”或“进深”。 最里面的一道尺寸，表示门窗洞口、洞间墙、墙厚的尺寸。 6、简述建筑立面图命名方法。 按各立面图的朝向来命名。 按定位轴线的编号来命名 (3)按主要出入口来命名 20 模块五： 一、选择题： 1、在结构图中，楼梯板的构件代号是 (B )。A、BB、TBC、QBD、MB 2、在结构图中，墙板的构件代号是 ( C)。 A、BB、TBC、QBD、MB 3、在结构图中，框架梁的构件代号是 ( C )。 A、XLB、QLC、KLD、LL 4、在结构图中，连系梁的构件代号是 (D )。 A、XLB、QLC、KLD、LL 5、在结构图中，芯柱的构件代号是 ( B)。 A、KZB、XZC、QZD、LZ 6、在结构图中，梁上柱的构件代号是 ( D )。 A、KZB、XZC、QZD、LZ 7、在结构施工图中，钢筋的图线用_绘制。 A、特粗实线B、粗实线C、中粗实线D、细实线 8、在结构施工图中，表示无弯钩钢筋搭接的是。 9、在结构施工图中，表示带半圆弯钩钢筋搭接的是。 10、下列不属于结构施工图的是。 A、基础平面图B、基础详图C、结构平面图D、楼梯节点详图 11、KL1350700，下列说法错误的是。 A、楼层框架梁B、三跨C、两端悬臂两D、梁高为700mm 12、XB5 h=100 B:X12120，下列说法错误的是。 A、楼面板 B、板厚100mm C、板上部钢筋直径为12mm D、钢筋间距为120mm 二、判断题： 1、在结构施工图中，钢筋用细实线来绘制。 2、GL是圈梁的构件代号。 3、基础图是表示室外地坪以下基础部分的图。 4、基础图通常用1:200的比例绘制。 5、基础详图是用较小的比例画出基础局部构造图。 6、基础的埋深是指从室外地坪到基础底面的深度。 三、填空题： 1、下图为KZ1的立表，根据立表内容完成下列填空： KZ1的含义为_框架柱_，其截面尺寸有_3_种。 在标高-段内，KZ1截面尺寸为_750*700_mm，柱内纵向钢筋共 _24_根，其直径为_25_mm，钢筋的等级为_二级_。 在标高段内，柱内b边一侧纵向钢筋共_5_根，柱内h边 一侧中部纵向钢筋共_4_根；柱内箍筋类型号为_4*4_，其加密区箍筋的间距为_100_mm。 21 2、根据下图，识读并完成下列填空： KZ1截面尺寸为_650*600_mm，柱内纵向钢筋共_22_根，其角筋直径为 _22_mm，钢筋的等级为_三级_。 KL1的b1=_325_mm，h1=_150_mm；柱内b边一侧中部纵向钢筋共 _5_根，柱内h边一侧中部纵向钢筋共_4_根；柱内箍筋类型号为_4*4_，其非加密区箍筋的间距为_200_mm。 3、根据下图，识读并完成下列填空： (1)解释KL2300650的含义：KL2表示为_2号框架梁，表示为_2跨 一端悬挑_，300650表示为_梁宽度300mm,高度650mm_。 箍筋的直径为_8_mm，非加密区箍筋间距为_200_mm，加密 区箍筋间距为_100 _mm。 在集中标注中：2 25表示为_2根直径为25的二级钢筋_，G410表示 为_梁的两侧共配置410的纵向构造钢筋,每侧各配置210，表示为_梁顶标高低于楼面标高_。 6 25 2/4表示为_下部钢筋为6根直径为25的二级钢筋，上一排纵筋有2 22 根，下一排纵筋有4根 _。 4、根据下图，识读并完成下列填空： 解释L3的含义：L3表示为_3号梁_，表示为_一跨_，表示为_梁顶低于板面_。 L3上部通常钢筋为_4 16_；L3下部通常钢筋为_6 16_， 其下部钢筋2/4表示为_上一排2根，下一排4根_。 N2 16的含义：N表示为_受扭钢筋，2 16_2根直径为16的二级钢筋_。 梁平法施工图表示方法有_平面注写_方式和_截面注写_方式两种。 四、简答题： 1、结构施工图包括哪些图纸。 结构设计说明书；基础平面图和基础截面图；楼层结构布置平面图；柱网及吊车梁布置平面图；屋顶结构布置平面图及构件详图、节点详图等。 23 2、解释“220”表示的含义。 2根直径为20mm的二级钢筋 3、解释“8200” 表示的含义。 直径为8的一级钢筋 间距为200mm。 4、梁平面表示法中，“8 -100/150”表示什么含义？ 箍筋为HPB300钢筋,直径为8,加密区间距为100mm,四肢箍，非加密区间距为150mm,两肢箍。 5、基础图通常包括哪些图。 基础平面图和基础详图 6、解释“14YKB395-4”表示的含义。 14块预应力空心板，长宽，4级荷载。 7、柱子平法施工图有哪几种表示方法。 列表注写方式和截面注写方式 8、剪力墙的平法施工图有哪几种表示方法。 列表注写方式和截面注写方式 9、梁的平法施工图有哪几种表示方法。 平面注写方式和截面注写方式 24 建筑制图学业水平测试题 模块一： 一、选择题： 1、A2图纸幅面尺寸为。 A、 841*1189B、 594*841 C、420*594D、297*420 2、A3图纸幅面是A2图纸幅面的 A、1/8 B、1/4C、1/2D、2倍 3、下列不属于标题栏内容的是 A、工程名称B、设计单位C、建筑结构类型D、图名 4、粗实现线的线宽为b，则细实线的线宽为 A、 B、 C、D、 5、汉字的最小高度为mm。 A、7 B、5C、D、 6、10号字高度为。 A、7mmB、10mm C、14mmD、20mm 7、角度数字应方向注写。 A、垂直B、水平C、倾斜D、任意 8、在圆弧尺寸标注中，半径数字前面应加注符号 A、RB、SRC、D、S 9、尺寸标注的四个组成中，尺寸界线用来表示( B ) A、尺寸方向B、尺寸范围C、尺寸起止D、尺寸大小 10、物体长度在图上标注为2000，其比例为1：5，则物体的实际长度为A、400mmB、1000mmC、2000mmD、10000mm 11、平行排列的尺寸线的距离宜为。 A、7 mmB、710mm C、10mmD、5mm 12、起止符号长度为。 A、2 mmB、3 mmC、23 mm D、34 mm 二、判断题： 1、在一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面。 2、图纸的幅面尺寸就是5种，图纸不可以加长或加宽。 3、会签栏应画在图框线内的右下角。 4、折断线、波浪线根据线宽不同，可分为粗、中、细三种。( ) 5、在工程图纸中，图样及说明中的汉字宜采用长仿宋体。() 6、1:50比1:100的比例大。( ) 7、专业图样根据需要，同一图样可以选用两种不同比例画出。( ) 8、尺寸界线、尺寸线、起止符号都为细实线。 9、图形线可以用作尺寸界线，但不能用作尺寸线。 10、图样中尺寸数字的默认单位均是“mm”。( ) 11、图线与文字、数字出现交叉或重叠时，应首先保证图线的清晰。( ) 12、在标注球的直径时，应在尺寸前加注符号“SR”。 三、填空题： 1、A4图纸的幅面尺寸为_210*297_mm。 2、图框线用_粗实_线绘制。 1 3、图纸可分为横式和_立_式。 4、图纸中对中标志应画在图纸各边的中点处，线宽应为_mm。 5、图纸的标题栏简称_图标_。 6、互相平行的图线，其间隙不宜小于其中的粗实线宽度，且不宜小于_mm。 7、比例应书写在图名的右侧，字号应比图名字号小_一号或二号_。 8、尺寸界线应用_细实_线绘制。 9、尺寸线线应用_细实_线绘制。 10、起止符号一般用_中粗斜短_线绘制。 11、标高及总平面图上的线性尺寸数字的单位为_m_。 12、.坡度标注时，在坡度数字下应加注坡度符号，其箭头一般指向 下坡 方向。 四、简答题： 1、简述比例的概念。 图形与实物相对应的线性尺寸之比。 2、简述尺寸四个组成部分。 包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。 3、简述图线的类型有哪几大类。 实线、虚线、单点长画线、双点长画线、折断线、波浪线 4、简述尺寸标注中，尺寸单位是如何确定的。 图标上的尺寸单位，除标高及总平面以m为单位外，其他必须以mm为单位。 5、简述坡度的概念。 指直线对水平面的倾斜度。 6、简述在弧长、弦长尺寸标注中，尺寸的四个组成部分有何异同。 标注圆弧的弧长时，尺寸线应以与该圆弧圆心的圆弧线表示，尺寸界线应垂直于该圆弧的弧，起止符号用箭头表示，弧长数字上方应加注符号“” 标注圆弧的弦长时，尺寸线应以平行该弦的直线表示，尺寸界线应垂直于该该弦，起止符号用中粗斜短线表示。 2 模块二： 一、作图题： 1、过水平线上的A点作一条坡度为1:4的斜线AB。(保留作图痕迹)P27 2、试把两条平行线AB、CD间等分成三份。(保留作图痕迹) P27 3、作出圆内接正五边形。(保留作图痕迹) P29 3 4、用半径为R的圆弧把直线L1和L2光滑地连接起来。(保留作图痕迹) P31 5、用半径为R的圆弧把直线L1与和圆01光滑地连接起来。(保留作图痕迹) P32 6、已知椭圆长轴AB=80mm，短轴CD=60mm，用四心圆弧法作出椭圆。(保留作图痕迹) P34 4 模块三： 一、选择题： 1、能准确反映物体形状和大小的投影是( D ) 。 A、中心投影 B、斜投影 C、轴测投影 D、正投影2、三个投影面的位置关系是。 A、平行B、相交C、两两垂直D、倾斜3、在三面投影中，反映物体长度的轴线是。A、OX B、OY C、OZ D、OX
