LCD行业富相科技设备预防保养作业指导书修正)模板.doc

专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：01
本页版次：0

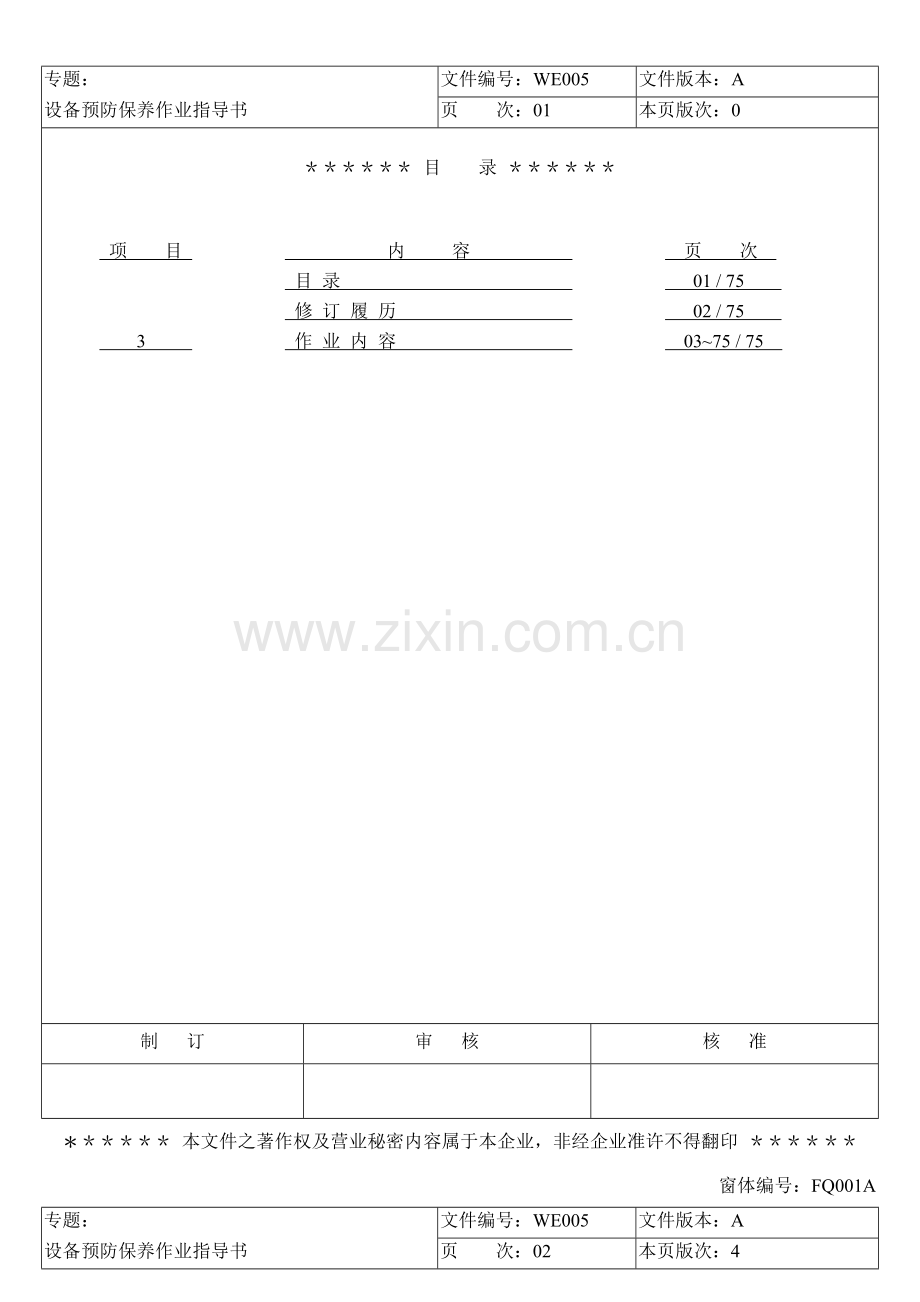

＊＊＊＊＊＊ 目 录 ＊＊＊＊＊＊

项 目 内 容 页 次
目 录 01 / 75
修 订 履 历 02 / 75
3 作 业 内 容 03~75 / 75

制 订
审 核
核 准

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ001A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：02
本页版次：4

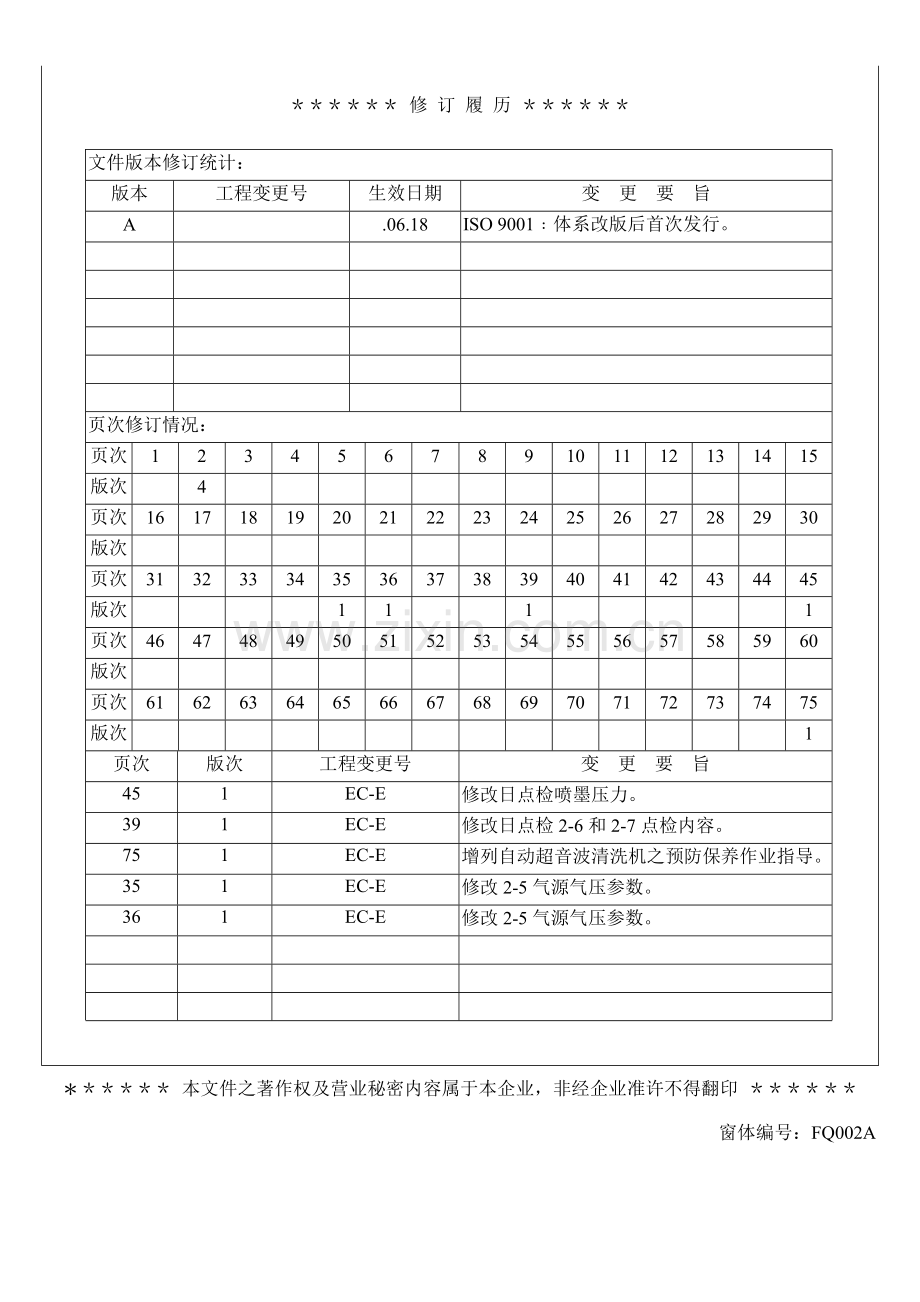

＊＊＊＊＊＊ 修 订 履 历 ＊＊＊＊＊＊

文件版本修订统计：

版本
工程变更号
生效日期
变 更 要 旨

A

.06.18
ISO 9001﹕体系改版后首次发行。

页次修订情况：

页次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

版次

4

页次
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

版次

页次
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

版次

1
1

1

1

页次
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

版次

页次
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75

版次

1

页次
版次
工程变更号
变 更 要 旨

45
1
EC-E
修改日点检喷墨压力。

39
1
EC-E
修改日点检2-6和2-7点检内容。

75
1
EC-E
增列自动超音波清洗机之预防保养作业指导。

35
1
EC-E
修改2-5气源气压参数。

36
1
EC-E
修改2-5气源气压参数。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ002A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：02
本页版次：4

＊ ＊＊＊＊＊ 总　则 ＊＊＊＊＊＊
1. 目标
规范LCD主生产设备预防保养作业，确保设备处于良好状态，方便正常生产作业。
2. 职责
2-1.工程单位：负责设备日点检，月保养中除清洁部分外全部内容
2-2.生产单位：负责设备日保养及月保养中相关清洁内容
2-3.质量单位：在线IPQC支持生产日保养及月保养中清洁内容
　　　　　　质量主管负责保养效果稽核
3. 清洁保养用具及物料使用规则
3-1.清洁用具
3-1-1.工业吸尘器﹕用于无尘室机台表面﹑内部和地板干性颗粒脏请洁
严禁用于吸酸碱物质及液体，每七天由责任人清洁一次吸尘器
3-1-2.一般吸尘器：用于中后段机台表面内部和地板干性颗粒脏请洁
严禁用于吸酸碱物质及液体，每七天由责任人清洁一次吸尘器
3-1-3.吸水吸尘器：用于无尘室或中后段异常漏液吸除。吸化学液体时，需用水将化学液稀释，
完后立即清理吸尘器内部，用水清洗内部两遍
3-1-4. 羊皮巾﹕(6个月内)用于机台表面沾水擦试
(6-12个月)用于地板沾水清洁
12个月以上报废，未到12个月如已破损则报废
每次使用后用DI水清洗
3-1-5. 大刷﹕用于清洗机﹑去膜机槽壁刷洗
3-1-6. 牙刷﹕用于清洗机﹑去膜机水洗段传动轮刷洗和水洗段槽内窄细处刷洗
3-1-7. 无尘纸﹕(回收无尘纸)用于沾酒精擦拭机台有油污处或沾水擦拭地板
(M-3无尘纸)用于沾少许水擦拭机台内部无油污处，
用于清洗机﹑去膜机槽壁擦洗
3-1-8. 方块布：用于中后段机台表面清浩
3-1-9. 棉签﹕用于前段清洗机﹑去膜机喷嘴清洁
3-2. 清洁溶剂
3-2-1. 酒精﹕用于油污处清洁
3-2-2. IPA﹕用于撒布机处管路﹑容器清洁﹐需蒸馏后专桶专放﹐经过滤使用
3-2-3. 洗洁精﹕用于月保养中前段清洗机﹑去膜机水洗段管路﹑槽壁清洗
3-2-4. NaOH﹕溶液用于月保养中前段清洗机、去膜机水洗段拆洗复装后之循环洗
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ002A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：02
本页版次：4

＊ ＊＊＊＊＊ 总　则 ＊＊＊＊＊＊
3-3.防护用具
3-3-1. 乳胶手套：在使用NaOH溶剂，酒精，IPA时或进行机台内部润滑时和传动校正时
需戴上
3-3-2.活性炭口罩：在进行蚀刻机，中后段清洗机内部维护保养时需戴上
4. 修调工具
一﹑十字镙丝刀﹐内六角扳手﹐开口扳手﹐皮带扳手﹐尖嘴钳﹐水管钳
5. 作业时机
5-1.日保养在换线﹑换液及待料时进行
5-2.日点检在接班1小时内进行
5-3.月保养在月底进行
6. 作业步骤
5-1.日保养按各设备预定内容进行
負責人
步骤
5-2.日点检按各设备点检表进行
5-3.月保养

品質主管
保養人員
生產
工程
工程
OK
結束
NG
驗收
停線保養作業
保養物料准備
人員任務分配
保養內容擬定

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ002A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：03
本页版次：0

＊＊＊＊＊ 总　则 ＊＊＊＊＊＊
7. 注意事项
7 – 1 提列月保养内容时，须参考日点检之情况
7 – 2 机台关键零部件更换时，除保养统计单须统计外，亦须统计在履历单上
7 – 3 保养时如同时进行修调工作，则将清洁保养放于最终进行，以避免无须要之反复清洁
7 – 4 使用酒精时，注意勿溅于地板上，以免破坏地板表面
7 – 5 清洁机台内底部有电器之部分时（非电控柜内），只可用吸尘器吸，并注意先关闭电控柜内
主空气开关及勿碰松电器
7 – 6 CV侧盖拆下清洁内部时，螺钉需固定存放以免遗失﹔有遗失需补时，由工程负责（注意长度）
7 – 7 设备月保养统计单由工程统计（由生产清洁之部分可不统计）
8. 使用窗体
8 – 1 设备日点检统计单
8 – 1 设备月保养统计单

专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：03
本页版次：0
投料机预防保养作业指导书
1. 日保养﹕
1 – 1 吸嘴清洁
用无尘纸沾水擦拭三遍。
1 – 2 机台表面清洁﹕
先用吸尘器去除杂物﹐再以羊皮巾沾水擦拭三遍。
1 – 3 台车及纸槽清洁﹕
先用吸尘器去除杂物﹐再以羊皮巾沾水擦拭三遍。
1 – 4 机台下面地板及周围清洁﹕
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 马达有没有异响﹑发烧。
2 – 2 手臂运行平稳度。
2 – 3 各 Sensor 灵敏度。
2 – 4 传送导轮位置 (需成一直线)。
2 – 5 C/V平稳度﹑跳动﹑噪声。
2 – 6 吸嘴有没有破损
3. 月保养﹕
3 – 1 机台内部清洁﹕
3-1-1 关掉总电源﹐用吸尘器去除杂物﹐然后用羊皮巾沾水擦拭。
3-1-2 用十字螺丝刀拆下CV侧盖，用吸尘器吸去灰尘，再用无尘纸沾酒精擦拭。
3-1-3 清洁完成后需检验各气管有没有脱落﹑组件有没有松动﹐等候 5min 以后才可开机。
3 – 2 丝杆导轨润滑﹕
3-2-1 加油脂之前﹐需用无尘纸沾酒精将旧油清除洁净。
3-2-2 用高压油枪向运行滑块里加注无尘室专用油脂 (Krytox)。
3 – 3 真空过滤芯及真空阀体清洁。
3 – 4 C/V 传送皮带﹑马达检验。
3 – 5 手臂前后气缸缓冲检验﹑调整。
3 – 6 电气部件检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：04
本页版次：0
清洗机预防保养作业指导书
1. 日保养﹕
1 – 1 药液槽、过渡段及风刀室清洗
用水枪纯水冲洗各药液槽10分钟，前后过渡段﹑风刀室冲冼一遍并将风刀室用羊皮巾擦干水。
1 – 2 机台表面及地板清洁
机台表面用羊皮巾沾水擦拭三遍﹔地板先用吸尘器吸，再用羊皮巾或回收无尘纸沾水擦拭。
1 – 3 轻刷皮带及传动处清洁
先用吸尘器吸轻刷皮带处磨屑﹐再以无尘纸沾酒精擦拭污渍。
2. 日点检﹕
2 – 1 导轮位置。
2 – 2 传动轴有没有跳动。
2 – 3 喷咀角度﹑堵塞检验。
2 – 4 轻刷有没有异响。
2 – 5 风刀角度及吹净检验。
2 – 6 传动马达﹑泵浦有没有噪声﹑过热。
2 – 7 Sensor 灵敏度检验。
3. 月保养﹕
3 – 1 药液槽以NaOH溶液 (2.5%) 循环洗 60min ﹐再用DI水循环洗 60min*4次﹐作业前1小时更
换滤芯后再注药液。
3 – 2 各水槽以洗洁精刷洗 30 min ﹐再用 DI 水冲洗 10 min﹔再以NaOH溶液 (2.5%) 循环洗60min ﹐再用DI水循环洗 60min*4次﹐作业前1小时更换滤芯后再注水。
3 – 3 轻刷每 6 个月更换，每个月检验校正原点﹔轴承﹑皮带检验异常者更换。
3 – 4 传动点检校正﹐更换损耗部品﹔传动O-RING每 6 个月整批更换。
3 – 5 风刀﹑风刀进气管(油雾分离器后部分)﹑水洗段水管、喷嘴及水洗段传动轮每两月清洗一次。
3-5-1 将风刀进气管﹑接头及水洗段水管及喷嘴拆下﹐放入 5% 无泡清洁剂槽中浸泡 4小时
(调压阀﹑压力表﹑电磁阀﹑过滤筒另放)。
3-5-2 浸泡后﹐将药液排除﹐用 DI 水反复冲洗 4 次﹔接头及喷嘴另用棉签擦净内部 ﹐再用
DI 水冲洗 2 遍﹔最终用氮气枪吹净风管﹑接头。
3-5-3 风刀﹑调压阀﹑过滤筒拆开后用无尘纸沾酒精擦拭。
3-5-4 水洗段传动轮以牙刷沾清洁剂刷洗。
3-5-4 将管路﹑风刀﹑调压阀按次序装回﹐并调整风刀至 GLASS 表面水能吹干。
3 – 6 水洗段泵头﹑滤筒每两月拆洗一次。
3 – 7 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：05
本页版次：0
IR/UV 烤箱预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁﹕
先以吸尘器吸O-RING传动处﹐再以羊皮巾沾水擦拭全部表面三遍。
1 – 2 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 C/V 传送速度检验。
2 – 2 " O " 型圈有没有断开或老化。
2 – 3 UV 灯点灯检验。
2 – 4 加热板加热情况检验。
2 – 5 UV 灯工作时间检验。
3. 月保养﹕
3 – 1 机台内部清洁
3-1-1 关掉总电源﹐待温度降至室温后﹐以吸尘器吸除杂物﹐再以无尘纸沾酒精擦拭。
3-1-2 电控部分用吸尘器清洁完成后须检验气﹑电组件是否有松脱。
3 – 2 O-RING点检更换
点检更换磨损O-RING并保持传动轴上有 5 ~ 10 个备品。
3 – 3 C/V 传动点检校正
点检校正导轮﹔检验皮带﹔检验轴承有没有卡住﹑松动﹐有则更换或打紧
3 – 4 电气部件检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：06
本页版次：0
冷却 C/V 预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
机台表面用羊皮巾沾纯水擦拭三遍。
1 – 2 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 传动导轮位置。
2 – 2 传动有没有异响。
2 – 3 内部洁净度。
2 – 4 感应器是否正常。
3. 月保养﹕
3 – 1 机台内部清洁。
3-1-1 用吸尘器去除杂物﹐然后用羊皮巾沾水擦拭三遍。
3-1-2 用十字螺丝刀拆下CV侧盖，用吸尘器吸去灰尘，再用无尘纸沾酒精擦拭三遍。
3 – 2 传动导轮位置点检﹑校正。
3 – 3 传动皮带点检﹐有磨损严重则更换。
3 – 4 风管拆洗（每两个月）。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：07
本页版次：0
上光阻机预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 C/V 清洁
用无尘纸沾适量丙酮擦拭三遍。
1 – 3 Coating Roller 和 Doctor Roller﹑Back UP Roller 清洁。
关闭光阻剂阀门,将光阻机上盖打开,用啄木鸟瓶装丙酮往返冲洗涂布轮,直至未见到光阻残留
痕迹为止，然后再用无尘纸沾适量丙酮从左向右擦拭支撑轮﹐直至目视无尘纸表面无异色为止
1 – 4 回收管﹑废液管长时间待料﹐须将管路里光阻剂排除。
1 – 5 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 传动导动位置。
2 – 2 传动部件有没有异音。
2 – 3 机台内部洁净度。
2 – 4 各Sensor 灵敏度。
3. 月保养﹕
　　3 – 1 月底收班时将回收管﹑废液管内光阻剂排除，再用丙酮洗一遍。
3 – 2 机台内部清洁。
3 – 3 原点点检校正。
3 – 4 传动涡轮﹑涡杆清洁。
3 – 5 滑轨清洁注油脂。
3 – 6 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：08
本页版次：0
IR 烤箱预防保养作业指导书
1. 日保养﹕
1 – 1 机台外部表面清洁。
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 温度点检。
2 – 2 C/V 平稳度点检。
2 – 3 Sensor 点检。
3. 月保养﹕
3 – 1 机台内部清洁。
待温度降至室温后﹐用吸尘器吸除杂物﹐再用酒精擦拭﹐传送轮用无尘纸沾丙酮擦拭直
至其上无光阻剂为止。
3 – 2 更换磨损 " O " 型圈。
3 – 3 C/V 传送点检。
3 – 4 电气部件检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：09
本页版次：0
BUFFER 预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机机内部清洁。
　　　　LIFTER C/V传送导轮、篮具锁扣、传送带、手臂及内侧板用无尘纸沾酒精擦拭三遍。
1 – 3 篮具清洁。
　　　　用无尘纸沾酒精擦拭
1 – 4 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 平稳度﹑噪声﹑跳动检验。
2 – 2 传动皮带有没有裂开及偏位。
2 – 3 机械手臂振动﹑速度检验。
2 – 4 马达有没有异响及过热。
2 – 5 篮具检验。
3. 月保养﹕
3 – 1 机台内部清洁 (清除玻璃屑)。
3 – 2 LIFT 上升/下降丝杆﹑机械手臂滑轨润滑。(润滑脂 Krytox )。
3 – 3 传送皮带清洁检验﹐有必需则更换。
3 – 4 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：10
本页版次：0
曝光机预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机机内部清洁。
先用吸尘器吸洁净机台内部脏物，再用无尘纸沾适量酒精擦拭三遍（复眼及曲面镜不可擦拭）
1 – 3 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 各气压参数及曝光灯电控箱电流﹑电压。
2 – 2 PUSH-PIN 有没有磨出沟槽﹑破裂﹑动作缓急。
2 – 3 入口﹑中央﹑出口 C/V 传送情况﹐确定有没有 " O " 型环严重磨损及断裂。
2 – 4 冷却气流量 70+10N/min ﹔真空度 < -30mmHg。
2 – 5 机台内清洁度。
2 – 6 Sensor 灵敏度点检。
2 – 7 UV灯使用寿命：小时。
3. 月保养﹕
3 – 1 平台球面座每三个月润滑一次。
3 – 2 Push-PIN检验﹐更换磨损严重件并检验调整 PIN 动作灵活﹑缓冲。
3 – 3 快门滑块每个月清洁润滑一次﹐检验气管有没有漏气。
3 – 4 机台清洁 (同日保养)。
3 – 5 C/V 传送 " O " 型环磨损者更换。
3 – 6 真空泵过滤芯每个月清洁一次﹐真空泵周身清洁。
3 – 7 平台真空管路有没有松脱﹑漏气之处﹐有则给予修复﹑更换。
3 – 8 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：11
本页版次：0
显影机预防保养作业指导书
1. 日保养﹕
1 – 1 药液槽、过渡段及风刀室清洗
用水枪纯水冲洗各药液槽及喷管5分钟，前后过渡段﹑风刀室清洗冲冼一遍并将风刀室用羊皮巾擦干水。
1 – 2 机台表面及地板清洁
机台表面用羊皮巾沾水擦拭三遍﹔地板先用吸尘器吸，再用羊皮巾或回收无尘纸沾水擦拭。
2. 日点检﹕
2 – 1 导轮位置。
2 – 2 传动轴有没有跳动。
2 – 3 喷咀角度﹑堵塞检验。
2 – 4 传动马达﹑泵浦有没有噪声﹑过热。
2 – 5 Sensor 灵敏度检验。
2 – 6 紧急停止开关检验。
2 – 7 摇摆情况检验。
3. 月保养﹕
3 – 1 机台内清洁。
用水枪纯水冲洗各药液槽及喷管5分钟，前后过渡段﹑风刀室清洗冲冼一遍并将风刀室用羊
皮巾擦干水。
3 – 2 以 DI 水循环洗槽 30min (药槽及水槽)。
3 – 3 检验喷咀有没有堵塞﹐有则更换。
3 – 4 C/V 传动轴主轴套磨损者更换﹐主传动轴连轴器检验和紧固。
3 – 5 更换传动腐蚀" O " 型环。
3 – 6 风刀﹑风管﹑风刀调压阀及油雾分离器至风刀风管拆洗﹐清洗方法同清洗机。
3 – 7 摇摆机构检验﹐连接处有没有松脱﹑磨损﹐有则维护﹑更换。
3 – 8 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：12
本页版次：0
蚀刻机预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机台下地板及周身清洁。
机台下面架子用回收无尘纸沾纯水擦拭一遍﹔地板先用吸尘器吸拭﹐后用回收无尘纸沾纯水擦拭。
2. 日点检﹕
2 – 1 导轮位置。
2 – 2 传动轴有没有跳动。
2 – 3 喷咀角度﹑堵塞检验。
2 – 4 风刀角度及风量检验。
2 – 5 传动马达﹑泵浦有没有噪声﹑过热。
2 – 6 Sensor 灵敏度检验。
2 – 7 摇摆情况检验。
3. 月保养﹕
3 – 1 蚀刻机槽用 DI 水循环洗 30min*2 次，用水枪冲洗内壁及内盖
3 – 2 喷咀堵塞者给予更换。
3 – 3 检验传送导轮套及“O”型环﹐并更换磨损严重件。
3 – 4 检验各药液段压力﹐若超出下限﹐则须更换滤芯。
3 – 5 机台内外清洁。
3 – 6 风刀﹑管路﹑调压阀每二个月清洗一次﹐清洗方法同清洗机。
3 – 7 摇摆机构检验﹐连接处有没有松脱﹑磨损处给予维修﹑更换。
3 – 8 电气部件检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：13
本页版次：0
去膜机预防保养作业指导书
1. 日保养﹕
1 – 1 药液槽、过渡段及风刀室清洗
用水枪纯水冲洗各药液槽10分钟，前后过渡段﹑风刀室冲冼一遍并将风刀室用羊皮巾擦干水。
1 – 2 机台表面及地板清洁
机台表面用羊皮巾沾水擦拭三遍﹔地板先用吸尘器吸，再用羊皮巾或回收无尘纸沾水擦拭。
1 – 3 轻刷皮带及传动处清洁
先用吸尘器吸轻刷皮带处磨屑﹐再以无尘纸沾酒精擦拭污渍。
2. 日点检﹕
2 – 1 导轮位置。
2 – 2 传动轴有没有跳动。
2 – 3 喷咀角度﹑堵塞检验。
2 – 4 轻刷有没有异响。
2 – 5 风刀角度及吹净检验。
2 – 6 传动马达﹑泵浦有没有噪声﹑过热。
2 – 7 Sensor 灵敏度检验。
3. 月保养﹕
3 – 1 药液槽以NaOH溶液 (2.5%) 循环洗 60min ﹐再用DI水循环洗 60min*4次﹐作业前1小时更
换滤芯后再注药液。
3 – 2 各水槽以洗洁精刷洗 30 min ﹐再用 DI 水冲洗 10 min﹔再以NaOH溶液 (2.5%) 循环洗60min ﹐再用DI水循环洗 60min*4次﹐作业前1小时更换滤芯后再注水。
3 – 3 轻刷每 6 个月更换，每个月检验校正原点﹔轴承﹑皮带检验异常者更换。
3 – 4 传动点检校正﹐更换损耗部品﹔传动O-RING每 6 个月整批更换。
3 – 5 风刀﹑风刀进气管(油雾分离器后部分)﹑水洗段水管、喷嘴及水洗段传动轮每两月清洗一次。
3-5-1 将风刀进气管﹑接头及水洗段水管及喷嘴拆下﹐放入 5% 无泡清洁剂槽中浸泡 4小时
(调压阀﹑压力表﹑电磁阀﹑过滤筒另放)。
3-5-2 浸泡后﹐将药液排除﹐用 DI 水反复冲洗 4 次﹔接头及喷嘴另用棉签擦净内部 ﹐再用
DI 水冲洗 2 遍﹔最终用氮气枪吹净风管﹑接头。
3-5-3 风刀﹑调压阀﹑过滤筒拆开后用无尘纸沾酒精擦拭。
3-5-4 水洗段传动轮以牙刷沾清洁剂刷洗。
3-5-4 将管路﹑风刀﹑调压阀按次序装回﹐并调整风刀至 GLASS 表面水能吹干。
3 – 6 水洗段泵头﹑滤筒每两月拆洗一次。
3 – 7 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：14
本页版次：0
T-TYPE 转盘预防保养作业指导书
1. 日保养﹕
1 – 1 玻璃屑清除。
1 – 2 机台表面清洁。
2. 日点检﹕
2 – 1 传送导轮位置(成一直线)。
2 – 2 传动是否平稳﹐有没有噪声及跳动。
2 – 3 传动马达异响﹑发烧检验。
3. 月保养﹕
3 – 1 校正传动导轮。
3 – 2 联轴器﹑轴承检验。
3 – 3 传送皮带清洁﹑检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：15
本页版次：0
分版机预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 探针灵活性检验。
2 – 2 探针有没有松脱。
2 – 3 传动导轮位置。
2 – 4 传送平稳性﹑噪声及跳动。
2 – 5 转动平台有没有冲击振动。
3. 月保养﹕
3 – 1 机台内部清洁。
3-1-1 用吸尘器去除杂物﹐然后用羊皮巾沾水擦拭三遍。
3-1-2 用十字螺丝刀拆下CV侧盖，用吸尘器吸去灰尘，再用无尘纸沾酒精擦拭三遍。
3 – 2 传送导轮校正。
3 – 3 探针磨损更换。
3 – 4 电气部件检验。
＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：16
本页版次：0
上膜机预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
用羊皮巾沾纯水擦拭三遍
1 – 2 机台内部清洁
　　　　用无尘纸沾酒精擦拭平台、手臂、版胴及内部四壁三遍。
1 – 3 机台外部及地板清洁
　　废液瓶废液移除及清洁﹔地板先用吸尘器吸再用回收无尘纸沾纯水擦拭三遍
2. 日点检﹕
2 – 1 A ROLLER 前行﹑后退定位螺丝检验。
2 – 2 检验各 Sensor 感应度是否良好。
2 – 3 基准 PIN﹑PUSH PIN 动作检验。
2 – 4 真空度检验 ≦-470mmHg.
2 – 5 刮刀压力 ( 3+1 kg/cm2 )。
2 – 6 气管有没有漏气。
3. 月保养﹕
3 – 1 机台内外部清洁。
3 – 2 检验各气管是否有漏气﹐有则给予更换。
3 – 3 检验刮刀有没有损伤﹐并更换严重者。
3 – 4 PI滤低检验﹐更换堵塞者。
3 – 5 校正机台前后手臂之水平度。
3 – 6 印刷平台之滑块﹑导轨﹑传动齿轮﹑齿条﹑丝杆润滑。
3-5-1 先清除旧油脂﹐再涂注新润滑油。
3 – 7 检验 APR 版夹夹子是否灵活﹐止退螺钉有否松动。
3 – 8 印刷平台和 ANILOX ROLL﹑ANILOX ROLL 和版胴 GAP 校正。
3 – 9 电气部件检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：17
本页版次：0
二联转盘预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 各 Sensor 感应是否良好。
2 – 2 各传动 Roll 有没有卡死和损坏。
2 – 3 传送马达有没有异声和发烧。
3. 月保养﹕
3 – 1 机台内外清洁磨损" O " 型环更换。
3 – 2 各传送 Roll 清洁。
3 – 3 磨损" O " 型环更换。
3 – 4 电气部件检验。

＊ ＊＊＊＊＊ 本文件之著作权及营业秘密内容属于本企业，非经企业准许不得翻印 ＊＊＊＊＊＊
窗体编号：FQ003A
专题：
文件编号：WE005
文件版本：A
设备预防保养作业指导书
页 次：18
本页版次：0
Top 清洗机预防保养作业指导书
1. 日保养﹕
1 – 1 机台表面清洁。
机台表面用羊皮巾沾纯水从上至下擦拭三遍。
1 – 2 机台周围地板清洁。
先用吸尘器去除杂物﹐再以羊皮巾或回收无尘纸沾水擦拭三遍。
2. 日点检﹕
2 – 1 传动导轮位置。
2 – 2 轻刷轴承检验有没有异响。
2 – 3 泵浦﹑马达有没有噪声及发烧。
2 – 4 喷咀检验。
2 – 5 风刀压力。
2 – 6 超声波发生器点检。
3. 月保养﹕
3 – 1 水槽及管内清洁。
3-1-1.每个月以2.5wt%Na
