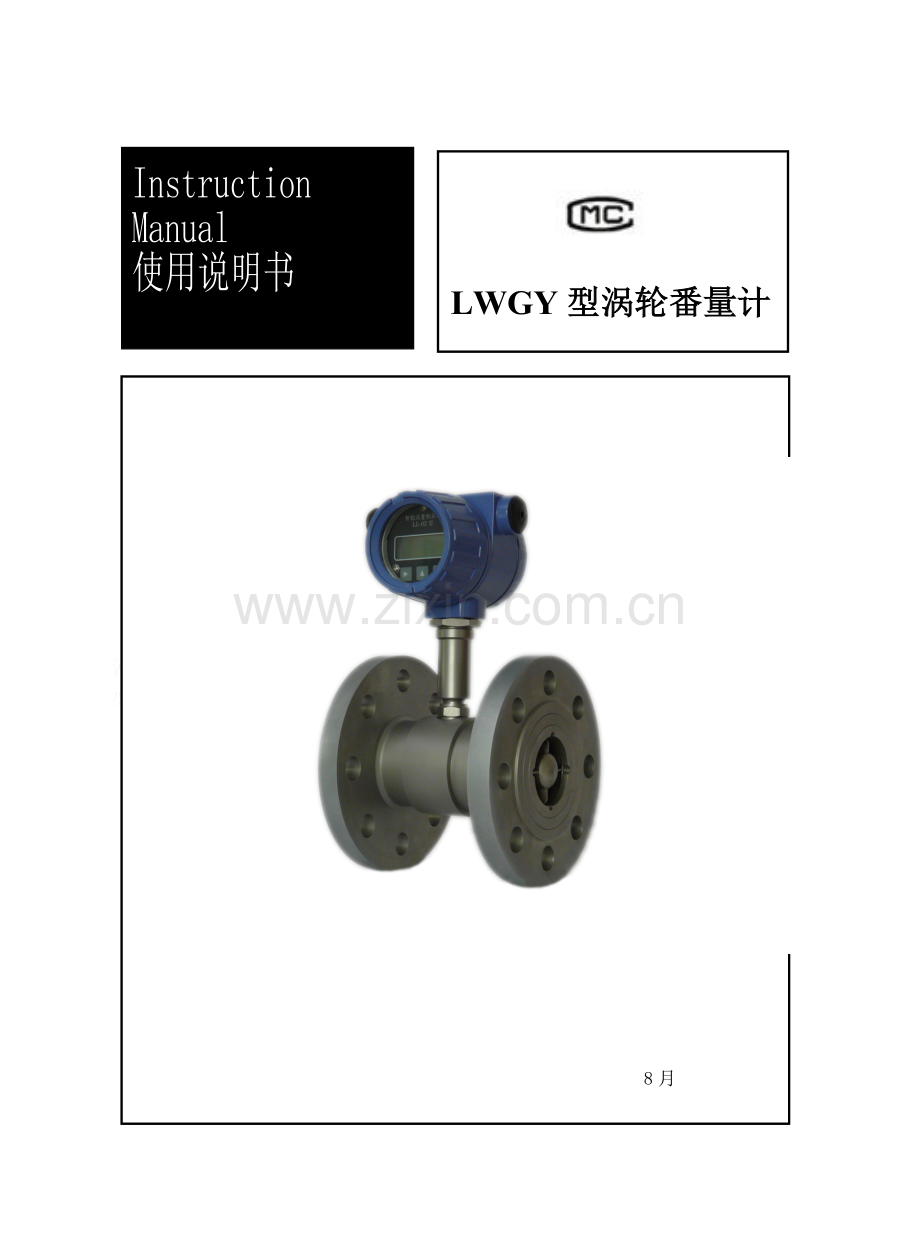

LWGY型涡轮番量计

LWGY涡轮番量计

使用说明书
京制××××××××

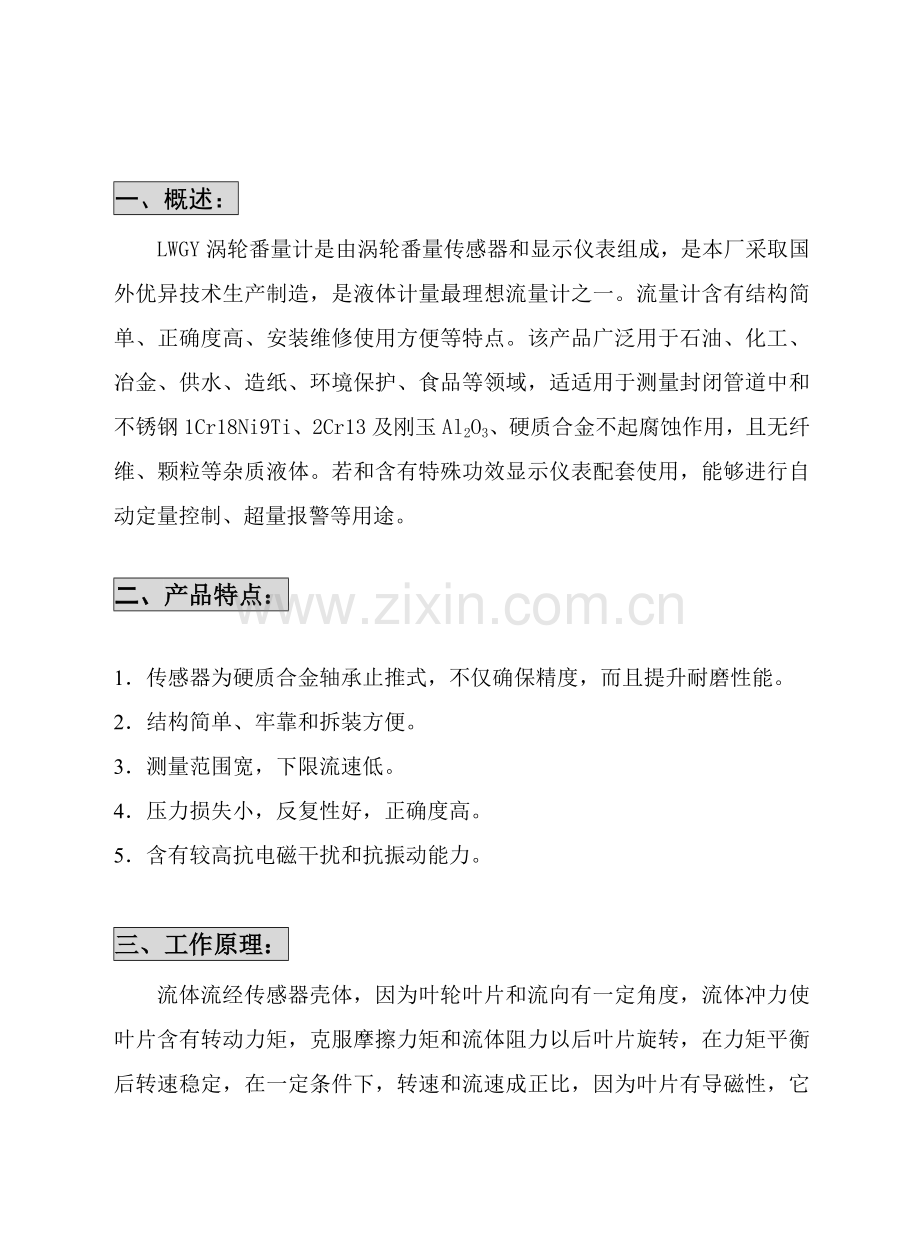

一、概述：
LWGY涡轮番量计是由涡轮番量传感器和显示仪表组成，是本厂采取国外优异技术生产制造，是液体计量最理想流量计之一。流量计含有结构简单、正确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环境保护、食品等领域，适适用于测量封闭管道中和不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质液体。若和含有特殊功效显示仪表配套使用，能够进行自动定量控制、超量报警等用途。

二、产品特点：

1．传感器为硬质合金轴承止推式，不仅确保精度，而且提升耐磨性能。
2．结构简单、牢靠和拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，反复性好，正确度高。
5．含有较高抗电磁干扰和抗振动能力。

三、工作原理：
流体流经传感器壳体，因为叶轮叶片和流向有一定角度，流体冲力使叶片含有转动力矩，克服摩擦力矩和流体阻力以后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速和流速成正比，因为叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）磁场中，旋转叶片切割磁力线，周期性改变着线圈磁通量，从而使线圈两端感应出电
脉冲信号，此信号经过放大器放大整形，形成有一定幅度连续矩形脉冲波，可远传至显示仪表，显示出流体瞬时流量和累计量。在一定流量范围内，脉冲频率f和流经传感器流体瞬时流量Q成正比，流量方程为：

式中：
f——脉冲频率[Hz]；
k——传感器仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器仪表系数由制造厂填写在检定证书中，k值设入配套显示仪表中，便可显示出瞬时流量和累积总量。
四．关键技术性能：

1.公称通径：（4～200）mm基础参数见表一；
2.介质温度：（-20～80）℃；分体型（－20～120）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.2%、±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.传输距离：传感器至显示仪表距离可达1000m；
9.现场显示型供电电源：3.6V（锂电池供电，可连续使用3年以上）；
10.显示方法：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出；
表一

LWGY□
□□□
□
□
□
说 明
类
型
LWGYA

流量传感器，脉冲输出三线制，+12V供电；
LWGYB

现场显示型，电池供电；
LWGYC

现场显示带4～20mA 两线制电流输出，24V供电；

LWGYD

流量变送器4～20mA 两线制电流输出，24V供电；
公
称
通
径
4

正常流量范围
m3/h
0.04～0.25
扩展流量范围
m3/h
0.04～0.4
6

0.1～0.6
0.06～0.6
10

0.2～1.2
0.15～1.5
15

0.6～6
0.4～8
20

0.8～8
/
25

1～10
0.5～10
32

1.5～15
/
40

2～20
1～20
50

4～40
2～40
65

7～70
/
80

10～100
5～100
100

20～200
10～200
125

25～250
/
150

30～300
15～300
200

80～800
40～800
防
爆

无标识，为非防爆型
B

防爆型
精度
等级
A

正确度0.5级
B

正确度1.0级
涡轮
类型
A
正常流量范围
B
扩展流量范围
说明：
DN4～DN40管径传感器为螺纹连接，最大工作压力为6.3Mpa（高压型定做加工）。
DN50～DN200管径传感器为法兰连接, 最大工作压力为2.5Mpa（高压型定做加工）。
DN4～DN10管径传感器配有前后直管段和过滤器。
DN15～DN40管径如需法兰连接，订货时说明。
防腐型、高压型及特殊要求订货时说明。

五、外型尺寸：

传感器安装方法依据规格不一样，采取螺纹或法兰连接，安装方法见图一、图二、图三、图四、图五；安装尺寸见表二。

图一、DN4～DN10传感器结构及安装尺寸示意图

1. 过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

图二、过滤器结构图

1. 压紧圈 2.螺栓4×14 3.垫圈 4.密封垫圈 5.钢丝1Cr18Ni9Ti-0.8×2.5 6.过滤网 7.座

图三、DN15～DN40传感器结构及安装尺寸示意图

1． 壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器

图四、LWGY—50～200传感器结构及安装尺寸示意图

1． 球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴

图五 传感器和显示仪表接线示意图

接仪表外供电源＋12V
红
接仪表公供负极
蓝
接仪表信号输入
黄
接仪表线路地线
屏蔽线
红色
焊1号脚
蓝色
焊2号脚
黄色
焊3号脚
屏蔽线
焊4号脚

表二 单位：（mm）
型号
公称通径
L
H
G
Lˊ
D
d
孔数
LWGY-4
4
295
145
G1/2
195

LWGY-6
6
330
145
G1/2
230

LWGY-10
10
450
165
G1/2
350

LWGY-15
15
75
173
G1

LWGY-25
25
100
180
G5/4

LWGY-40
40
140
178
G2

LWGY-50
50
150
252

ø125
ø18
4
LWGY-80
80
200
287

ø160
ø18
8
LWGY-100
100
220
322

ø180
ø18
8
LWGY-150
150
300
367

ø250
ø25
8
LWGY-200
200
360
415

ø295
ø23
12

六、安装要求：

流量计可水平或垂直安装，垂直安装时流体流动方向应从下向上，液体必需充满管道，不得有气泡；液体流动方向要和传感器外壳上指示流向箭头方向一致；传感器前后直管段要求（见图六），上游端最少应有10
倍公称通径长度直管段，下游端应不少于5倍公称通径直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺点。传感器管道轴心应和相邻管道轴心对准，连接密封用垫圈不得深入管道内腔；传感器应远离外界电场、磁场，必需时应采取有效屏蔽方法，以避免外来干扰。
为了检修时不致影响液体正常输送，提议在传感器安装处，安装旁通管道。
传感器露天安装时，请做好放大器及插头防水处理。传感器和显示仪表接线图五所表示。
当流体中含有杂质时，应加装过滤器，过滤器网目依据流量杂质情况而定，通常为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统全部应良好密封。用户应充足了解被测介质腐蚀情况，严防传感器受腐蚀。

图六、流量计安装直管段要求：
一个90度弯头
5×D
20×D

不一样平面两个90度弯头
40×D
5×D

同心扩管
25×D
5×D

调整阀半开阀门
50×D
5×D

同心收缩全开阀门
15×D
5×D

同一平面两全90度弯头
25×D
5×D

七、使用
◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆ 传感器在开始使用时，应先将传感器内缓慢充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体冲击。
◆ 传感器维护周期通常为六个月。检修清洗时，请注意勿损伤测量腔内零件，尤其是叶轮。装配时请看好导向件及叶轮位置关系。
◆ 传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，预防尘垢进入，然后置于干燥处保留。
◆ 配用过滤器应定时清洗，不用时应清洗内部液体，同传感器一样，加防尘套，置于干燥处保留。
◆ 传感器传输电缆可架空或埋地敷设（埋地时应套上铁管。）
◆ 在传感器安装前，先和显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有没有显示，当有显示时再安装传感器。若无显示，应检验相关各部分，排除故障。

八、LWGYB型涡轮番量计介绍：

LWGYB 型现场显示涡轮计，是在LWGY基础型涡轮番量传感器基础上，采取电池供电，增加了现场LCD显示功效。该流量计是采取优异超低功耗单片微机技术研制传感器和显示计算一体型流量测量仪表。和传统涡轮番量传感器配二次仪表组成测量系统相比，它含有体积小、重量轻、显示读数直观、清楚、可靠性高、不受外界电源影响、抗雷击等显著优点。可广泛应用于石油、化工、轻工、食品等行业液体流量测量。本产品性能优越，达成国际同类产品优异水平。
1.显示方法单排7位液晶显示，定时自动切换显示瞬时流量和累计流量。
2.系统低功耗工作：一节锂电池可连续使用3年以上。
3.累计流量：自动扩大显示精度，累计流量值可清零。
4.仪表系数：现场可置入。
5.掉电保护：仪表系数、累计流量值掉电保持十年不丢。

九、LWGYC型涡轮番量计介绍：

LWGYC型涡轮番量传感器是在LWGYB型涡轮番量传感器基础上增加了24VDC供电，4-20mA 两线制电流变送功效，尤其适合于和显示仪、工控机、DCS等计算机控制系统配合使用。

十、LL-02型智能流量积算器操作说明
1．按键使用说明
确定键
上键

左键
按键功效：

2．显示说明

仪表单排液晶显示瞬时流量和累积流量，右上角有流量单位提醒，累积流量7位显示最小分辨率为0.0001m3，可用▲键修改累计流量显示位数（0.00 m3或0.0000 m3）；瞬时流量7位显示最小分辨率为000.0001 m3/h。可按▲键循环显示：1.交替显示瞬时流量和累计流量；2.单独显示瞬时流量m3/h；3.单独显示累计流量m3。
3、参数设置功效键操作
要进行仪表参数设定或修改，必需输入四位密码后才能进行修改，按左键两次仪表显示0000，用 ＋ ▲ 设置密码。按键确定后进入参数设定状态，用 ▲ 键选择需要设置菜单页面（E-01至E-08）进行修改。注：30秒钟未进行操作，仪表将自动回到测量装态，所设置参数无效，需要重新设置密码后进行参数设定。

4、参数设置菜单说明
E-01
设置仪表常数
E-02
设置流量上限
E-03
设置流量下限
E-04
设置阻尼系数0～9
E-05
设置流量显示方法
E-06
设置累计总量清零
E-07
4～20mA调试
E-08
设置密码，任意4位数字

5、仪表常数设置说明
进入参数设定状态，按 ▲ 键选择E-01菜单，按 键进入参数设置，此时仪表显示为xxxxx-x；前５位为参数有效数字，最终１位为小数点位置；
例：流量传感器流量系数为88.888个脉冲/升；设置为：88888－３；
6、现场显示带4～20mA输出表头说明
（1）开机显示LL-02.02，表示为带4～20mA输出，24VDC供电。
（2）满量程流量对用20mA，下限流量表示小流量切除。
（3）阻尼系数为显示数＋1秒时间采样一次。
（4）打开表壳后盖，可看到接线端子，按示意图把线接好即可。
（5）其它操作方法和电池供电表头一样。

十一、维修和常见故障：

传感器可能产生通常故障及消除方法见表三，维护周期不应超出六个月。

表三
序号
故障现象
原因
消除方法
1
显示仪对流量信号和检验信号均无显示
1. 电源未接通，给定电压不对。
2.显示仪有故障。
1. 接通电源，按要求给定电压。
2. 检修显示仪表。
2
显示仪表对“校验”信号有显示但对流量信号无显示。
1. 传感器和显示仪间接线有误，或有开路，短路，接触不良等故障
2. 放大器有故障或损坏。
3. 转换器（线圈）开路或短路。
4. 叶轮被卡住。管道无流体流动或堵塞。
1. 对照附图四，检验接线正确 性和接线质量。
2. 维修或更换放大器。
3. 维修或更换线圈。
4. 清洗传感器及管道。
开通阀门或泵，清洗管道。
3
显示仪表工作不稳；计量不正确。

1. 实际流量超出仪表计量范围或不稳定。
2. 仪表系数K设置有误。
3. 传感器内挂上纤维等杂质。
4. 液体内有气泡存在。
5. 传感器旁有较强电磁场干扰。
6. 传感器轴承及轴严重磨损。
7. 传感器电缆屏蔽层或其它接地导线和线路地线断开或接触不良。
8. 显示仪表故障。
1. 使被测流量和传感器测量范围相适应，并稳定流量。
2. 使系数K设置正确。
3. 清洗传感器。
4. 采取消气方法，消除气泡。
5. 尽可能远离干扰源或采取屏蔽方法。
6. 更换”导向件“或“叶轮轴”。
7. 对照附图四，将线接好。
8. 检修显示仪表。
用户遵守说明书要求进行保管和使用情况下，从制造厂发货日起十二个月内，传感器因制造不良以至不能正常工作时，制造厂可无偿修理。
十二、运输、储存

传感器应装入坚固木箱（小口径仪表可用纸箱）内，不许可在箱内自由窜动，在搬运时小心轻放，不许可野蛮装卸。
存放地点应符合以下条件：
a. 防雨防潮。
b. 不受机械震动或冲击。
c. 温度范围-20℃～+55℃。
d. 相对湿度小于80%.
e. 环境中不含腐蚀性气体。

十三、开箱注意事项

1．开箱后，按装箱单检验文件和附件是否齐全。
装箱文件有：使用说明书一份。
产品合格证一张。
检定证书一张。
2．观察传感器是否有因运输而产生损坏等现象，方便妥善处理。
3．望用户妥善保留“检定证书”切勿丢失，不然无法设定仪表系数！

十四、订货须知

用户在定购涡轮番量传感器时要注意依据流体公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择适宜规格。当有防爆要求时必需选防爆型传感器，并严格注意防爆等级。
