JCQ基桩检测远程监控系统使用说明指导书.doc

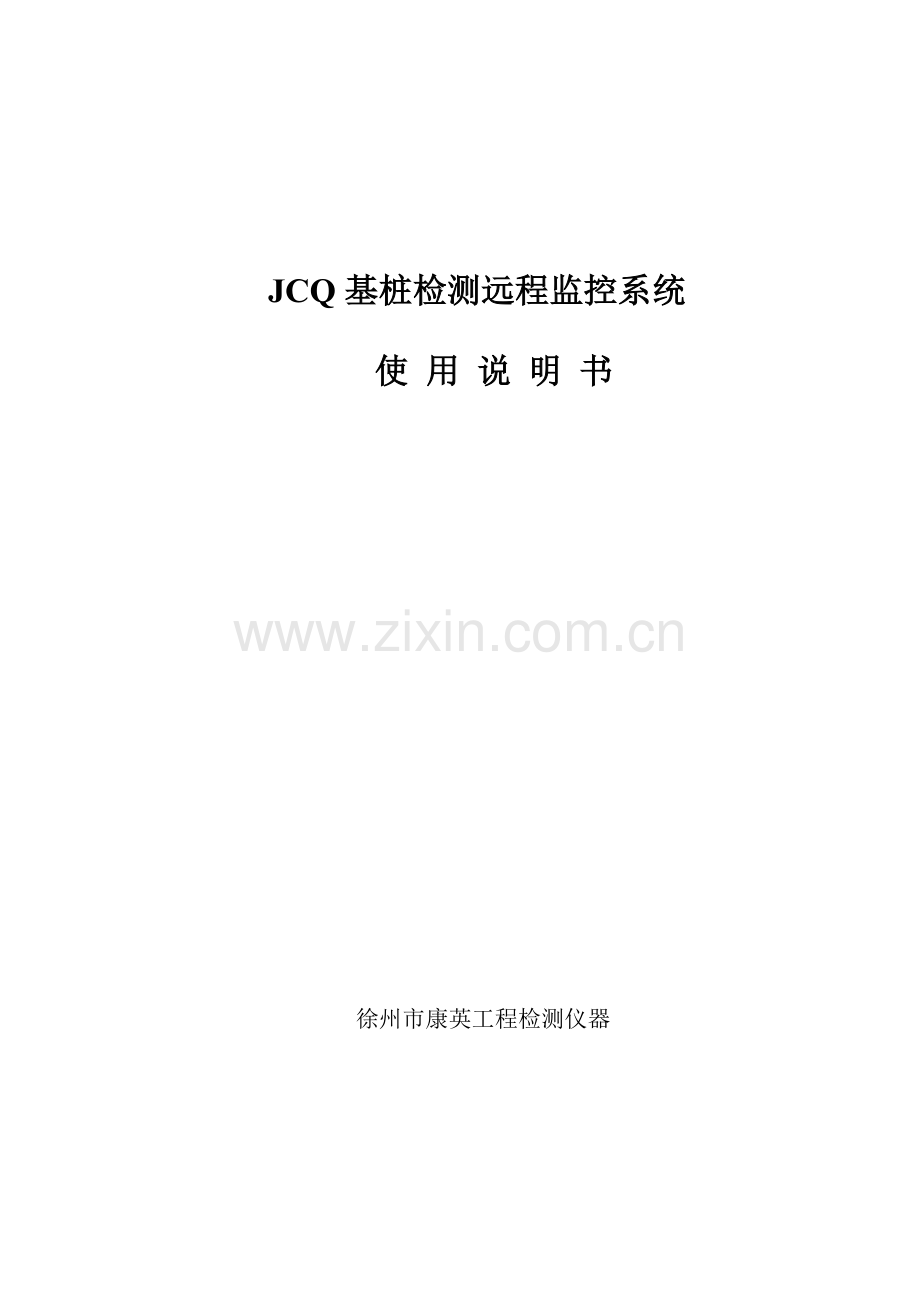

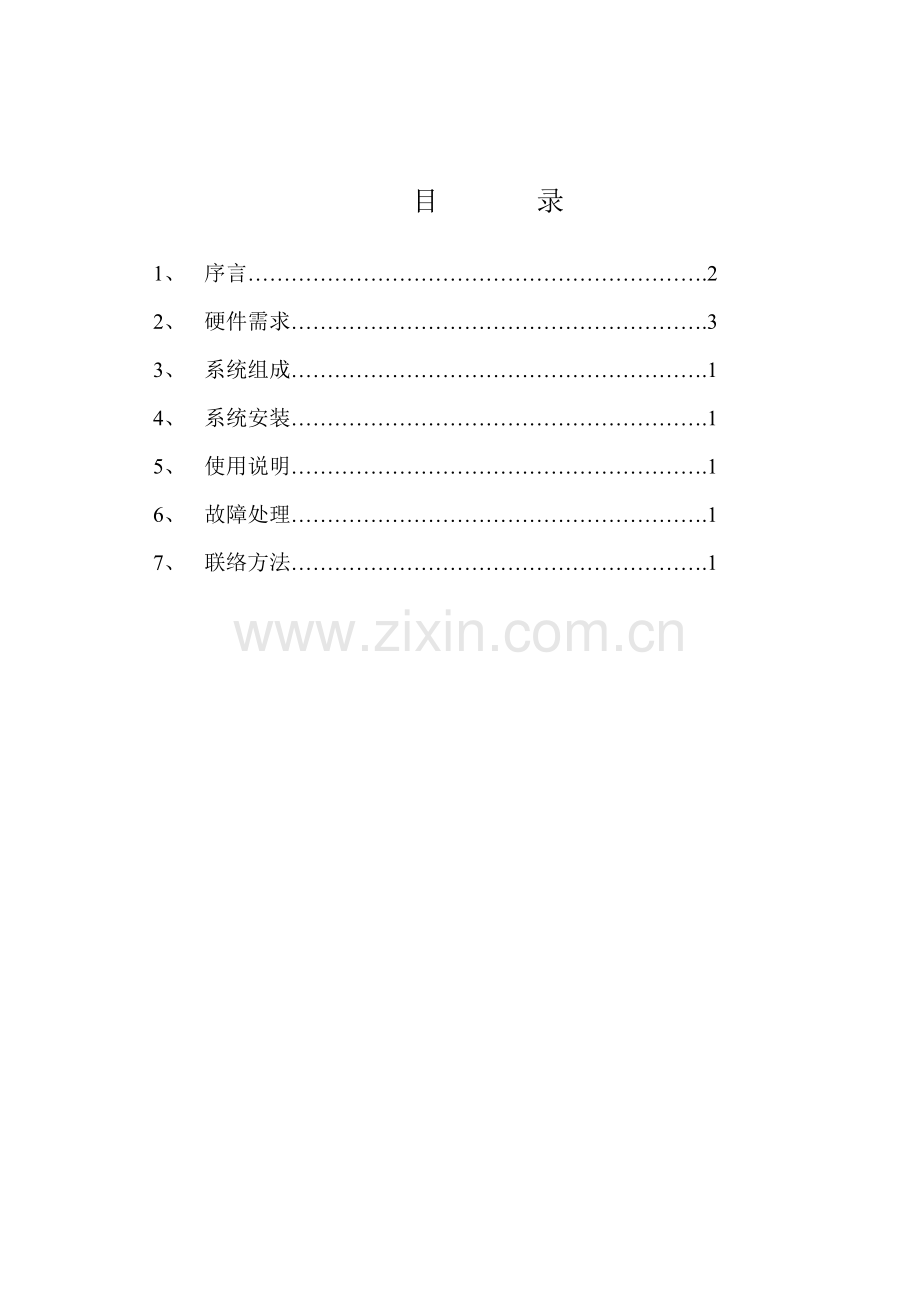

JCQ基桩检测远程监控系统使 用 说 明 书 徐州市康英工程检测仪器目 录1、 序言.22、 硬件需求.33、 系统组成.14、 系统安装.15、 使用说明.16、 故障处理.17、 联络方法.1一、序言在中国经济建设发展、住房制度改革、基础建设投入加大等原因影响下，建筑行业近十年来迅猛发展，基桩检测市场供需量也急剧增加。为了承揽工程、取得利润及生存空间，各检测单位之间竟相压价、恶性竞争，使检测数据真实性受到挑战，直接影响到建筑工程质量。为了避免基桩检测市场产生混乱及检测单位恶性竞争，确保建筑工程质量，徐州市建筑工程研究所依据多年生产基桩检测仪器经验，结合全国检测管理部门及检测单位内部管理要求，研制出基桩检测数据实时远程监控系统。本系统是经过GSM移动网络短信、GPRS传输及数据库和网络通讯等优异信息技术，在管理机构建立一个覆盖全市（全省）范围建设工程桩基检测监控网络，实现对本市（全省）范围全部桩基测试集中统一数据采集、管理，实现了桩基检测工作自动化和网络化管理。用高效、正确、可靠数据库管理替换以往松散、杂乱而易犯错人为管理，极大地提升桩基检测工作效率和业务和管理水平。经过这套管理模式推广，能够实现以下管理需求：（1）经过互联网终端将全市进行基桩检测技术服务单位纳入一个网络统一进行管理，达成企业管理信息化和集中化。（2）对全市持证基桩检测人员集中管理，避免非持证人员扰乱市场或持证人员四处兼职情况出现。（3）对各基桩检测单位设备进行管理，避免检测单位间恶意竞争，并对稳定基桩检测市场价格起到一定作用。（4）能够验证各基桩检测单位提供检测数据是否符合实际检测情况、是否符合检测规范，是否存在人为修改行为。（5）能够对各基桩检测项目标档案留存规范统一。由此，采取本系统对于管理机关检验各基桩检测单位工作提供了极大方便，对于各基桩检测单位工作起到了有效监督制约作用，同时为各基桩检测单位加强内部管理提供了支持。对基桩检测市场稳定性、提升各单位检测技术竞争力起到主动促进作用和长久影响作用。二、硬件需求 1、数据接收中心：固定IP地址，10M光纤接入服务器2、质监站：能宽带上网电脑。3、检测单位：能宽带上网电脑，JCQ系列自动化静载仪器，GPRS数据远传模块。三、系统组成系统由质量监督站管理软件、检测单位管理软件、数据自动接收软件及JCQ系列全自动静载仪器四部分组成l 质量监督站管理软件1、实现检测单位信息，测试人员、检测设备档案录入、管理。2、检测立案书管理：各检测单位在测试进行活动之前，将检测立案书上报到质量监督站，由质量监督站提供此次检测流水号。检测单位使用该流水号进行对应检测活动。3、实时查看各检测单位检测数据，监督检测过程。4、检测汇报管理：接收并检验检测单位检测汇报。l 服务器上数据自动接收软件：实时接收现场测试数据。l 检测单位管理软件：1、检测立案书录入及上传。2、查询实时检测数据及资料数据。3、编制汇报首页（结论）。4、各级责任人给编辑完成汇报电子署名。5、检测汇报上传及打印。l JCQ系列全自动静载仪器:采集、发送试验数据。四、系统安装 1、服务器上数据接收系统安装（由软件提供方负责安装）。 2、基桩远程监管系统.exe 文件开始安装，按提醒操作（点击下一步即可），直到完成即可。 3、运行桌面上JCQ基桩远程监管系统，输入光盘上提供安装序列号后（第一次运行），系统即可正常工作。五、使用说明5.1、系统管理：系统在初始状态下仅有admin 一个用户（不可删除），初始密码为1，首先使用这个用户名登陆系统。 创建能够使用本系统用户，并给她们提供权限及一个初始密码。该密码能够由用户自己进行修改，但其权限无法自己修改。 5.2、基础信息创建、管理：选择含有基础信息录入权限用户重新登陆系统，依次输入系统运行需要基础信息。A:创建、输入检测单位信息，单位代码为2位数字，不可反复。创建单位信息时可指定该单位“是否许可测试”及“是否许可立案书上传”。假如严禁该单位测试，系统将不接收该单位检测数据；假如不许可该单位上传立案书，则必需将立案书上报到管理机构，有管理机构进行立案书录入。B: 创建、输入区、县（市）监督单位信息，单位代码为2位数字，不可反复。在录入各县（市）质监站信息后，各县（市）质监站能够登陆系统，看到由她们监督工程检测数据，另外能够依据需要决定是否给各县（市）质监站立案书录入及审核权限。C: 创建、输入检测单位人员信息。只有在首先创建检测单位及该单位人员后，检测单位才能够登录、使用本系统,浏览本单位检测数据。D:录入各检测单位检测设备信息（仪器、千斤顶、传感器等）。检测单位需要首先上传基桩检测所使用检测设备，假如检测设备信息不完整，检测单位将无法上传测试设备，从而看不到检测数据。5.3、立案书管理 在各检测单位基础信息录入完成后，系统就能够开始运作。首先由检测单位上传检测立案书（或由管理部门录入）。此时上传立案书没有质监编号，不能使用。需要先经过管理部门审核确定，然后由含有审批权限操作人输入质监编号，将流水号状态变为可用，才可产生检测流水号，供检测单位使用。上传（录入）立案书时，要选择该工程监督单位，只有这么该监督单位才能看到该工程检测数据。未审核、审批立案书为灰色显示，没有质监编号及检测流水号，以区分正常立案书。立案书审核：点击审核，即可显示全部未审核立案书，然后选择对应立案书进行审核，假如立案书没问题，保留后审核即完成。该操作需要操作员含有审核权限。立案书审批：点击立案审批，即可显示全部未审批立案书，然后选择对应立案书进行审批，假如立案书没问题，输入质监编号，将流水号状态变为可用，可产生检测流水号，保留后审批即完成。该操作需要操作员含有审批权限。审批完成后立案书含有质监编号及检测流水号，检测单位能够从网上获取，在现场测试时输入该检测流水号，数据可实时传送到数据接收中心服务器。5.4、目前数据：系统运行后自动接收检测单位上传检测数据，点击目前数据后，系统显示自当日零时以后仍然继续测试全部数据。依据需要可显示对应Q-s,s-lgt,s-lgQ曲线，和数据汇总表。假如需要打印数据，能够使用数据导出功效，将数据存放为当地文件，使用对应软件打开，然后打印。点击设备人员，可显示此次试验使用检测设备和参与试验人员。5.5、历史数据：假如需要查看当日以前检测数据，点击历史数据，然后选择单位及检测立案书，系统将显示该立案书下全部检测数据，依据需要选择具体数据(流水号+桩号)。5.6、能够数据：系统自动统计在测试过程中发送诸如修改位移、修改系统时间等事件，并将该数据统计到可疑数据中。点击可疑数据，然后选择单位及检测立案书，系统将显示该立案书下全部可疑检测数据，依据需要选择具体数据(流水号+桩号)。5.7、检测汇报：本系统能够实现检测汇报（汇报结论部分）上传、存档，上传检测汇报含有署名。点击检测汇报，然后选择单位及检测立案书，系统将显示该立案书检测汇报。六、故障处理 登陆系统出现以下提醒，首先检验本机网络是否通畅，假如网络通畅检测是否有防火墙影响本系统正常工作。在排除这些问题后可检验服务器是否关闭，服务器网络是否通畅。 登陆服务器正常，但接收不到检测单位数据。检验发送方GSM卡是否欠费，服务器上接收软件是否被关闭。假如仍然无法处理，请联络我们。
