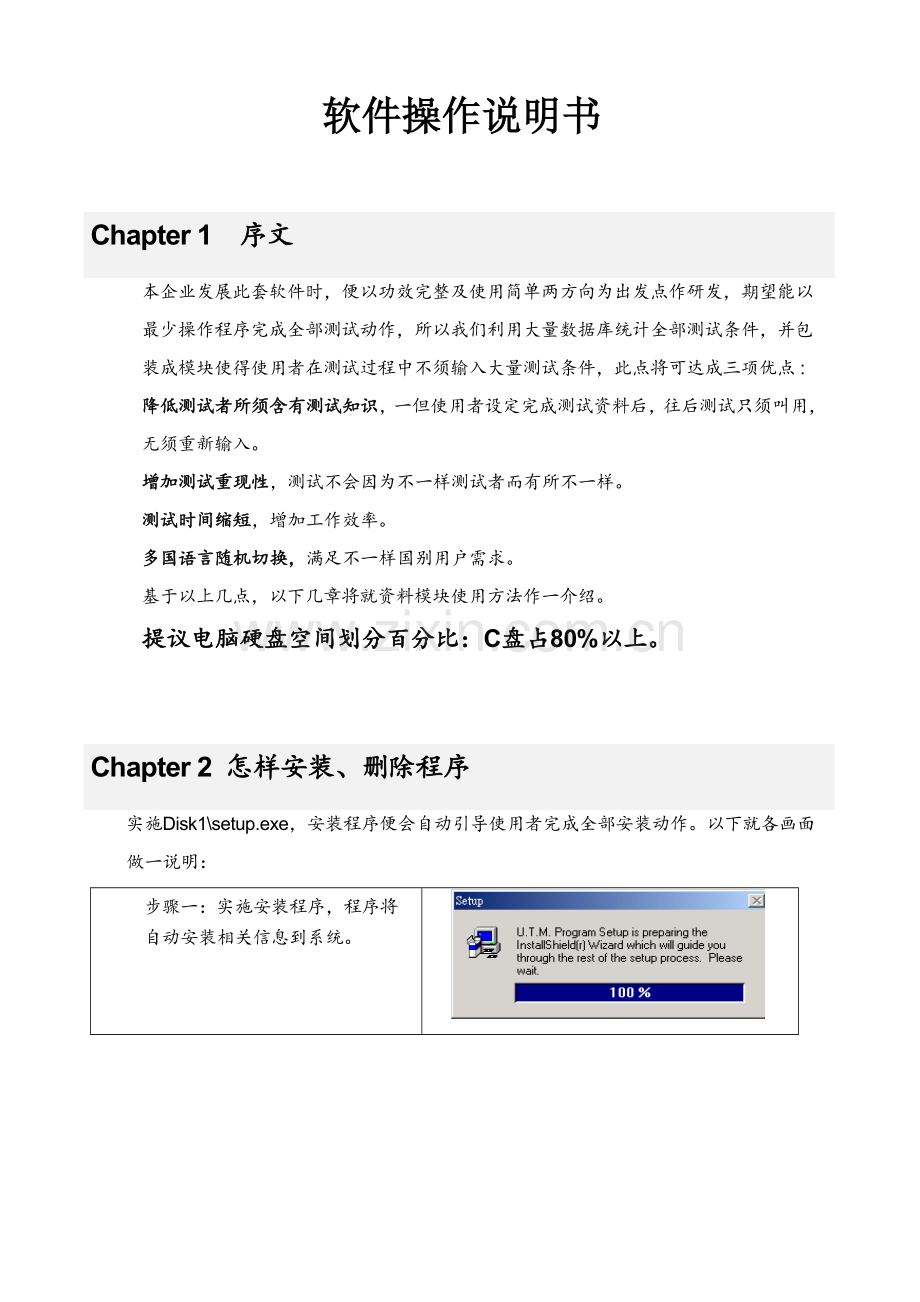

软件操作说明书

Chapter 1 序文
本企业发展此套软件时，便以功效完整及使用简单两方向为出发点作研发，期望能以最少操作程序完成全部测试动作，所以我们利用大量数据库统计全部测试条件，并包装成模块使得使用者在测试过程中不须输入大量测试条件，此点将可达成三项优点 :
降低测试者所须含有测试知识，一但使用者设定完成测试资料后，往后测试只须叫用，无须重新输入。
增加测试重现性，测试不会因为不一样测试者而有所不一样。
测试时间缩短，增加工作效率。
多国语言随机切换，满足不一样国别用户需求。
基于以上几点，以下几章将就资料模块使用方法作一介绍。
提议电脑硬盘空间划分百分比：C盘占80%以上。

Chapter 2 怎样安装、删除程序
实施Disk1\setup.exe，安装程序便会自动引导使用者完成全部安装动作。以下就各画面做一说明：
步骤一：实施安装程序，程序将自动安装相关信息到系统。

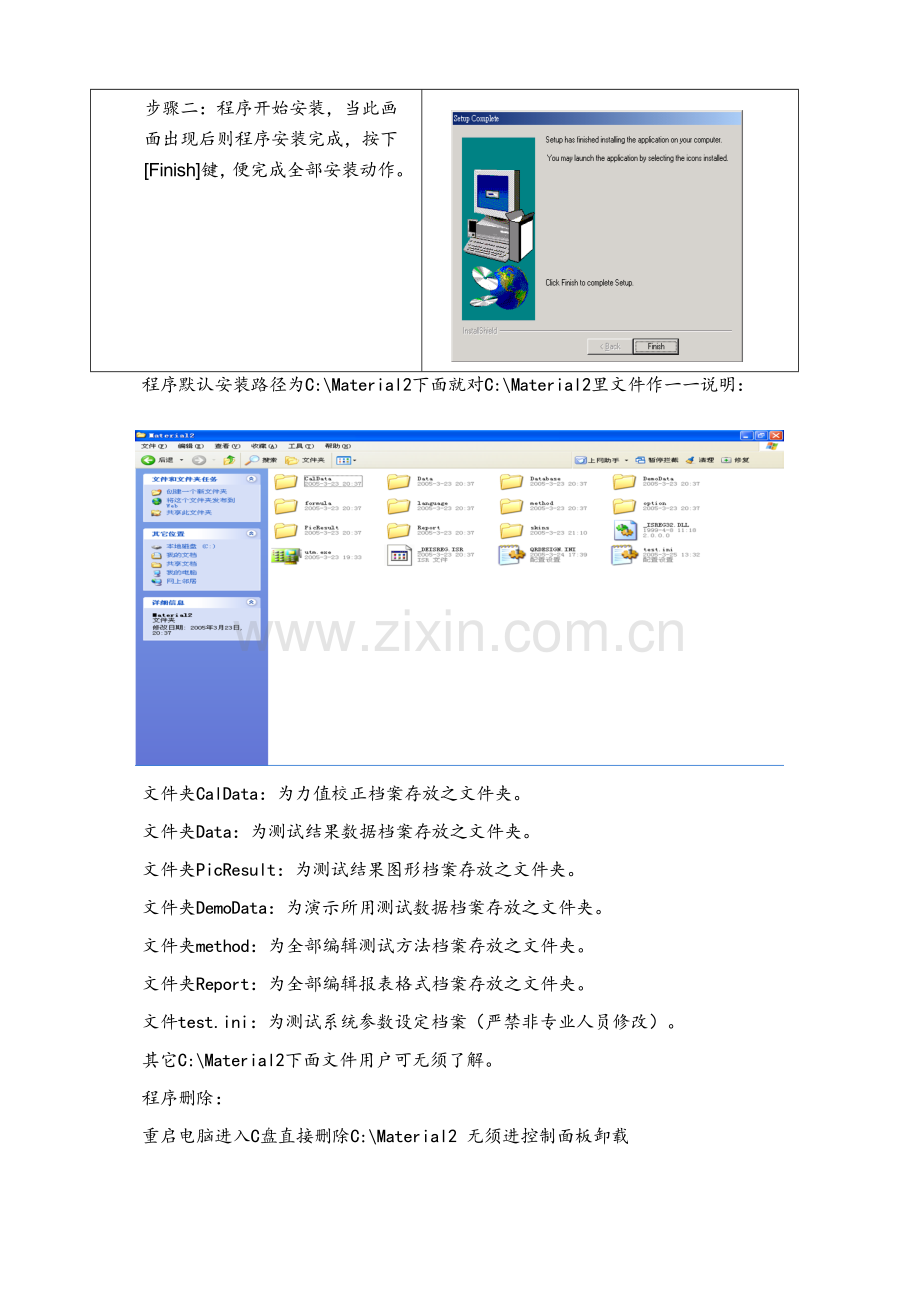

步骤二：程序开始安装，当此画面出现后则程序安装完成，按下[Finish]键，便完成全部安装动作。

程序默认安装路径为C:\Material2下面就对C:\Material2里文件作一一说明：

文件夹CalData：为力值校正档案存放之文件夹。
文件夹Data：为测试结果数据档案存放之文件夹。
文件夹PicResult：为测试结果图形档案存放之文件夹。
文件夹DemoData：为演示所用测试数据档案存放之文件夹。
文件夹method：为全部编辑测试方法档案存放之文件夹。
文件夹Report：为全部编辑报表格式档案存放之文件夹。
文件test.ini：为测试系统参数设定档案（严禁非专业人员修改）。
其它C:\Material2下面文件用户可无须了解。
程序删除：
重启电脑进入C盘直接删除C:\Material2 无须进控制面板卸载

Chapter 3 怎样完成测试

怎样进入测试程序
在桌面上将鼠标移至右图上连续点击两次（双击） 进入程序。

怎样操作测试程序

图1 测试程序主画面
注1． 将鼠标移至荷重绿灯处会显示此机台现用荷重元容量。

注2．本套控制系统将荷重容量分为Gain 1、2、5、10、20、50、100七档，程序默认从Gain 100开始测试者也可依据需关键点选从七档中任何一档Gain开始。
注3．将鼠标悬停于右图之上 单击鼠标左键数字增大，单击鼠标右键数字减小

怎样完成测试可依下列步骤进行：
1．进入程序后，将机台调整至欲夹持试片之理想间距，由用快速『机台上升』、『机台下降』或微调『机台上升』、『机台下降』、『机台回归』及『机台停止』按键操作。
2．若要变换单位可直接点选多种『力量单位』 『长度单位』切换，
3．建立测试资讯：单击『测试资讯』按键会出现图 2 所表示，可新增新测试亦可接续测试，若要新增新测试请输入测试编号等按『确定』键即可，若点选接续测试会出现以前所测试过批号资料显示于窗口图2.1，使用者能够上下选择期望接续测试批号资料，按下『确定』键后即完成设定 。

图2 新增测试资料窗口 图2.1 接续测试资料窗口
接续测试尤其说明：测试者在同批号里删除一笔资料后假如要对该批号进行接续，一定要再进入图2.1点击该批号一次方能接续测试。不然测试结果会犯错比如同一批号里出现2个第二笔测试结果切记！！

4．输入试品资料：单击试品资料按键会出现右图所表示， 测试者可点选之前所输入试品资料，亦可按试品资料编辑键编辑自己所需试品资料，图3所表示，若要新增一笔试品资料请点选『＋』﹙新增一笔﹚键，会出现空白新一笔试品资料，等使用者输入新笔试品资料内容后点选『√』﹙储存﹚键，即完成新笔试品资料设定。

图3 试品资料内容窗口
注：尤其说明因为本程式使用ACCESS数据库，新增一笔试品资料时填写完名称和形式后先点选『√』﹙储存﹚键再输入直径及其它才行。

5．输入测试方法：单击测试方法按键会出现右图所表示， 测试 者可点

选之前所输入测试方法，亦可按测试方法编辑键编辑自己所需测试方法及查询各测试方法内容，图5所表示，若要新增或修改测试方法请参阅测试方法新增和修改单元。
6．当完成以上步骤后便可进行测试，按下测试键程序会依据使用者所输入测试资料进行测试。

图5 测试方法内容窗口
为观察测试过程中图形改变，本程序提供五种测试图形显示方法，使用者可在主程序画面点选 键选择欲观察图形种类如[荷重-位移]，[荷重-时间]，[位移-时间]，[应力-应变]及[荷重-两点延伸位移](只供装设两点延伸位移之用户使用)等五种图形。并可在测试中切换多种图形及测试图形3D查看。数据显示亦会依据使用者选择图形显示种类实时（On-line）切换显示项目。
程序会依使用者设定测试方法内容或力量忽然断裂而停止测试并停机，测试过程中发觉有问题能够按[停止]键中止测试。测试完备测试结果可自动存放也可手动存放，保留好测试结果可进行下一笔测试。若要继续相同试片测试，不须更改或输入测试数据直接按下开始测试键继续测试测试编号会自动加1。过程中程序含有触碰上下极限时自动停机之保护功效。

公式编辑
为因应使用者需求，本程序提供公式编辑窗口供使用者自行设定公式，程序会自动依使用者所输入公式作计算，并将结果存于数据库中以供使用者以后查看，并可让使用者新增公式或变更求取范围重新计算，本章将就公式编辑部份作说明 。

图6公式编辑窗口
计算公式编辑设定
公式编辑窗口图6所表示，您可使用『＋』号新增一笔公式，现在只开放30组资料增修，若有新增公式资料，切记必需离开程序再重新进入程序；以下便就各参数代表之数值作一说明：
试品资料：
Lg
试样标距
Lp
试样夹距
A
面积
D
直径
B
内径
T
厚度
W
宽度

通常参数：
Fp
最大力
Le
断裂后试样伸长量
Dp
最大位移
Fls1
荷重取点1荷重
Fb
断点荷重
Fls2
荷重取点2荷重
Db
断点位移
Fls3
荷重取点3荷重
Fls4
荷重取点4荷重
Fds3
位移取点3荷重
Fls5
荷重取点5荷重
Fds4
位移取点4荷重
Dls1
荷重取点1位移
Fds5
位移取点5荷重
Dls2
荷重取点2位移
Dds1
位移取点1位移
Dls3
荷重取点3位移
Dds2
位移取点2位移
Dls4
荷重取点4位移
Dds3
位移取点3位移
Dls5
荷重取点5位移
Dds4
位移取点4位移
Fds1
位移取点1荷重
Dds5
位移取点5位移
Fds2
位移取点2荷重

金属：
Fyp
上屈服力荷重
Fy2
第二屈服力荷重
Dyp
上屈服力位移
Dy1
第一屈服力位移
Ey
弹性系数（斜率）
Dy2
第二屈服力位移
En
能量
Enb
折返能量B
Fy1
第一屈服力荷重
Dc
横向变形量
FypL
下屈服力荷重
DypL
下屈服力位移

剥离：
Fpr1
区间一之最大荷重
Fmr4
区间四之最小荷重
Fpr2
区间二之最大荷重
Fmr5
区间五之最小荷重
Fpr3
区间三之最大荷重
Far1
区间一之平均荷重
Fpr4
区间四之最大荷重
Far2
区间二之平均荷重
Fpr5
区间五之最大荷重
Far3
区间三之平均荷重
Fmr1
区间一之最小荷重
Far4
区间四之平均荷重
Fmr2
区间二之最小荷重
Far5
区间五之平均荷重
Fmr3
区间三之最小荷重

公式名称及公式编号
公式名称之定义决定整个试验数据之名称，此处所定义之名称将代表整个程序所得之测试名称。
公式定义及说明
抗拉强度、抗压强度 : 最大荷重除以试样截面积。所以可将公式内容编辑成Fp/A。
伸长率 : 伸长量除以试样跨距乘以100。所以可将公式内容编辑成Le/Lp*100。
弹性系数 : 此处所提供之弹性系数值只是斜率值—定义区间之两点力量差除以两点位移差，通常拉力之弹性系数公式应设为弹性系数乘以试样跨距除以截面积即定义为Ey*Lp/A。
弯曲强度 :
矩形试样—3乘以最大力量乘以试样跨距除以（2乘以宽度乘以厚度平方），定义为3*Fp*Lp/（2*W*T*T）。
圆形试样—16乘以最大力量乘以试样跨距除以（16乘以π乘以直径三次方），定义为16*Fp*Lp/（16*π*D*D*D）。
弯曲弹性率 :
矩形试样—最大荷重乘以试样跨距三次方除以（4乘以试样宽度乘以试样厚度三次方乘以变形量），定义为Fp*Lp*Lp*Lp/(4*W*T*T*T*Le)。
—定义区间斜率值乘以试样跨距三次方除以（4乘以试样宽度乘以试样厚度三次方），定义为Ey*Lp*Lp*Lp/(4*W*T*T*T)。
圆形试样—4乘以定义区间斜率值乘以试样跨距三次方除以（3乘以π乘以直径四次方），定义为4*Ey*Lp*Lp*Lp/(3*π*D*D*D*D)。

Chapter 4 测试方法数据库
为使全部测试变得简单，本程序将测试标准模块化存入数据库，让相同测试方法无须每次输入，降低使用者困扰，提升测试效率，并可避免测试标准输入错误造成测试失败。在主画面中按下测试方法按键→测试方法编辑，便可进入测试方法设定窗口图7

图 7 测试方法窗口
通常金属拉伸测试(如竹节钢筋等)多以应力增率及应变速率作为控件目，如GB 228－87测试标准中要求，在屈服点前测试方法为应力增率控制，应力增率为10~30 Mp/sec，过屈服点后切换为应变增率控制，应变增率为20~80 %/min，所以当使用者要修改或新增一笔测试标准步骤以下:
新增一笔测试方法
1. 按下『新测试方法』钮
2. 控制模式操作说明：此套程序有100步操作模式，操作方法以下一一说明：
a) 先点选第一 步控制。
b) 点选欲做操作控制模式。控制模式共有6种模式，参考【3.各控制模式作一说明】。
c) 点选欲抗拉或抗压模式。
d) 输入控制模式数值。
e) 点选欲判定逻辑式：此处模式共有10种【位移>=】、【位移<=】、【荷重>=】、【荷重<=】、【降伏力量】、【破断点】、【应力>=】、【应力<=】、【应变>=】、【应变<=】。
f) 输入判定逻辑式数值及条件，此时须注意是当判定数值低于0以下时请输入负号。
g) 输入结束模式及后续处理：此处有【停止测试】、【下一步】，当点选【下一步】时，请继续输入第二步控制参数，第二步控制参数输入方法同第一步，若要更多步数时以这类推。
h) 保持时间是此步骤实施多长时间结束测试。
i) 步骤转换参数：请全部设定为100
j) 断点百分比 : 当测试力量低于力量峰值（测试中之最大力量）乘以此一字段所输入值﹪，程序将会自动停机，看成试品已经断裂，所以输入此值须注意应配合材质特征，不然将造成不正确停机。
3. 各控制模式作一说明：
定位移 : 以定速率程控机台至所期望定位位置并切换至定位控制。
定速率 : 机台以定速度上升或下降。
定应变速率 : 机台以待测试品应变量作控制。
定荷重 : 以定应力速率控制机台至所期望拉力或压力时，切换至定位控制。
定荷重速率 : 机台以每分钟固定力量增加率拉伸或压缩试片。
定应力速率 : 以每秒固定应力增加率拉伸或压缩试片。
4. 完成上述输入动作后，按下『保留测试方法』钮后输入此测试方法名称，此此测试方法就会被加入到测试方法数据库中方便以后直接调用点选此测试方法名称就行。
修改删除一笔测试标准
1. 修改一笔已经存在测试方法，打开测试方法后，只须在您所需要修改项目上直接修改，完成后按『保留测试方法』便完成测试方法修改。
2. 删除一笔已经存在测试方法，在『打开测试方法』对话框中只须将你所需要删除测试方法上按Delete键，便可将此测试方法删除。

Chapter 5 试品资料新增、修改
在主画面中按下『试品资料』钮后，再按『试品资料编辑』钮便进入试品资料窗口图8所表示：

图 8试品资料窗口
以下便依据模块项目作一说明：
试品数据模块 ： 试品基础资料分为下列几项:
ü 试品名称： 待测件名称。
ü 标距 ： 此一项目关系着应变速率控制及变形量荷重值正确性，您必需输入正确试品标距，配合两点延伸器以正确计算弹性系数，装设有两点伸长计以此为伸长率之依据。
ü 夹距： 此一项目关系着应变速率控制及变形量荷重值正确性，您必需输入正确试品夹距，此为夹持试片夹具至夹具间距，无两点伸长计以此为伸长率之依据。
ü 试品形状：使用者可依据试品形选择圆形，矩形或环形，程序会依据您输入条件计算面积。
新增、删除及修改试品资料
新增--尤其说明因为本程式使用ACCESS数据库，新增一笔试品资料时先填写完试品名称和形式后先点选『√』﹙储存﹚键再双击试品名称或形式会跳出各形状参数项比如圆形此时输入直径及其它才行。
删除--将鼠标点选欲删除之试品资料后按下『－』钮，此时程序会再问询是否要删除，若按下『ok』钮后即删除。
修改—点选欲要修改测试资料，修改项目后按下『√』钮后即完成。

注：新增、修改试品资料时点击 “计算器 图标”可自动求算各试品形状面积。

Chapter 6 打开测试结果

图 9 测试结果窗口
往常使用者应用档案方法管理测试资料，当资料量变大或时间过久，往往无法找不到测试资料或是需耗时甚久，所以本程序以数据库管理测试资料，并以批号作管理。提供简易查询方法轻易查出一笔批号，此测试结果窗口内可显示6种图形模式：【荷重-位移】、【荷重-时间】、【位移-时间】、【应力-应变】、【荷重-两点延伸】、【荷重-横向两点延伸】。

内容操作：
1. 先在数据数据库窗口中点选欲观看测试批号后，再点选图形：选择【荷重-位移】、【荷重-时间】、【位移-时间】、【应力-应变】、【荷重-两点延伸】任一个图形模式图10所表示，此时会出现此批第一笔测试后图形 ，使用者可利用下列功效键作『最前一笔』、『前一笔』、『下一笔』、『最终一笔』，图所表示，观察同批各笔测试后图形情况，若当你选择【荷重-两点延伸1或2】测试图形时，出现此句样『Sorry,there are not extensometer data in this test!』，则表示此笔没有做两点延伸测试。

图 10测试结果图形各查看窗口
2．对所选择曲线进行逐点查看数值转动 图11转盘便可：

图11 曲线逐点查看

查看比较图形
查看比较图形时先统一同批号下全部笔测试结果单位，再选择所要查看比较图形种类【荷重-位移】、【荷重-时间】、【位移-时间】、【应力-应变】、【荷重-两点延伸】、【荷重-横向两点延伸】
1. 点选『图形功效』中比较图形：可观看同批测试编号下比较图形图12所表示： 。
2. 点选『图形功效』中偏移设定：程序将会出现一窗口要求使用者输入图形偏移量此项功效在和偏移开重合或几乎重合图形便于测试者查看分析。
3．点选『图形功效』中网格设定：程序将会出现一窗口要求使用者输入图形X轴和Y轴划分参数。
4．点选『图形功效』中图形输出：可打印图形及将图形输出*.BMP文件，供报表使用，只要在报表上置放比较图形文件即可。

图 12 比较图形窗口

测试结果重新分析

图 13重新分析窗口
重新分析功用是将资料做重新变更、整理，其内容有【试品资料】、【功效】、【公式】、【单位】、【滞后环法】、【逐步迫近法】6种分析情况，以下作一一说明：
1．试品资料：是将试品资料相关项目重新变更，例：若修改面积时，则资料中跟面积相关相关资料全部会变动如降伏点、伸长率、抗拉或抗压强度等等，操作方法：可在『试品资料编辑』中编辑亦可点选任一试品资料，此时资料将会依编辑后资料或点击任何一个测试资料内容做变更，使用者可由『具体资料』中可看出资料是否已变动。
2．功效：功效内又有【基础设定】、【剥离参数】、【取点设定】、【金属参数】等四项选项图14所表示：

图14 功效内容窗口
2．1 基础设定：由窗口又可看出有多项内容，使用者可依自己需关键点选。
2．2 剥离参数(剥离测试适用)：依据使用者需求，提供剥离试验之测试分析－区分五段区间及全区间之波峰、波谷数据撷取功效，供使用者分析测试数据。图15所表示：
五段区间 : 将测试数据区分成五等份，求得各区间中最大值、最小值及平均值。
波峰波谷 : 设定测试区间，求得区间内之最大波峰、最小波峰、波谷各五点数据及全部波峰平均值、区间内数据平均值。
2．3 取点设定：依据使用者需求，提供荷重取点、位移取点及应变取点功效，各为五点定义值，供使用者分析测试数据。图16所表示：
荷重取点 : 设定荷重之力量值，求得测试数据相对应之位移值。
位移取点 : 设定伸长之位移值，求得测试数据相对应之力量值。

图15 剥离区间设定窗口

图16 取点设定窗口
2．4 金属参数：使用者可设定一区间，程序会计算此一区间内平均斜率，然后再向右横推至使用者设定（平移百分比Ⅹ试品跨距）而和测试数据相交一点便是降伏点，为因应使用者需求，程序会设定两个区块供使用者设定两个区间，通常第一横距交叉之平移百分比会设为0.2%，亦即第一降伏点。图17所表示：

17 金属参数窗口
3． 公式：此时在重新分析中公式键亦可重新输入或更改公式(参阅公式编辑)，当 修改完成离开后再按具体资料，使用者可看出资料已重新计算。
4．单位：为因应使用者在外销上必需使用不一样单位需求，本程序提供多种不一样单位转换，使用者可使用不一样单位进行测试或于开启旧文件时转换单位，将图形变换单位，可变换重量单位及长度单位，重量单位会有g、kgf、lb、N、kN、Ton等6种选项，长度单位则有mm、cm、inch等3种选项。
5．滞后环法：提供国家标准中滞后环法功效而已效果见图18具体要求请参考国家标准。
6．逐步迫近法：提供国家标准中逐步迫近法功效而已效果见图19 具体要求请参考国家标准。

图18 滞后环法窗口

图19 逐步迫近法窗口
测试结果数据输出
测试结果数据输出提供多个格式见图 20

图 20 测试结果数据输出提供多个格式
曲线局部放大方法：窗口拖曳以鼠标移至所期望放大区域左上角，按下鼠标左键，按住不放，移动鼠标至所期望放大区域右下角，此时程序会显示您所拖曳区域，放开鼠标左键，程序会将您所拖曳区域放大还原步骤相反。见图21
曲线3D效果：单击3D图标即可，还原再次单击即可 见图22

图 21 曲线局部放功效 图 22 曲线3D效果

报表
因为本程序以批号作管理，所以报表处理更为有系统，当使用者选择一批号后，按下『报表』按键，然后选择所需打印之报表格式，程序便自动将此一批号中各笔数据编制成报表，供使用者浏览(图7.9所表示)，若使用者有需要将报表列出，只需按下[打印]键后，便可将报表列出。本程序亦可利用报表编辑器，编辑所需要之报表，若要存盘，便按下[存盘]键，输入报表名称、报表名称及存盘路径便可完成存盘动作。
至于报表编辑器部分，因功效繁琐，在此不多说明，若有需求，请查阅技术手册。

图7.9报表输出检视窗口
