Tele
Broadband Test System
….……………….
使用阐明书
版本 1.0.1.0
北京信而泰科技有限公司

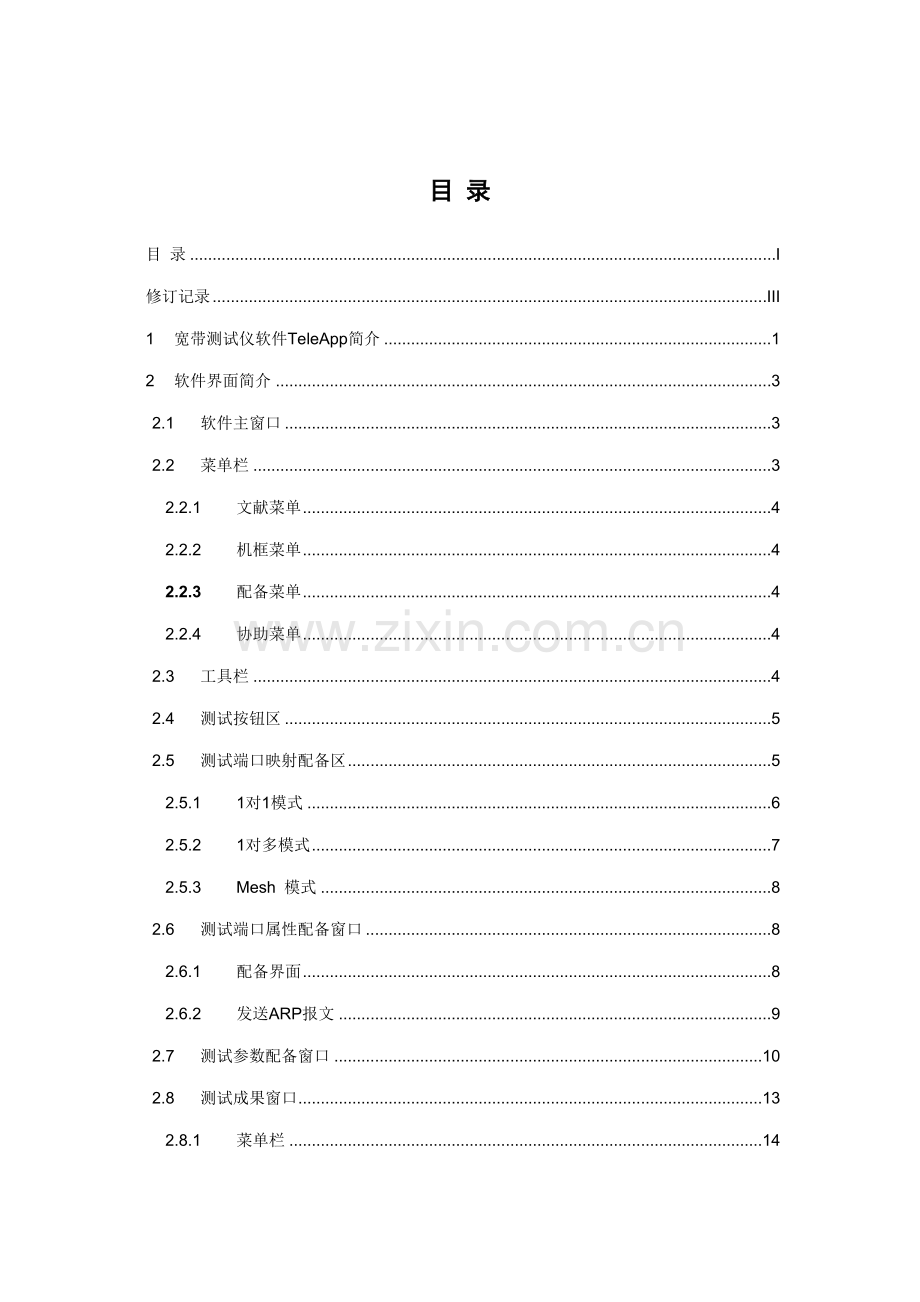

目 录
目 录 I
修订记录 III
1 宽带测试仪软件TeleApp简介 1
2 软件界面简介 3
2.1 软件主窗口 3
2.2 菜单栏 3
2.2.1 文献菜单 4
2.2.2 机框菜单 4
2.2.3 配备菜单 4
2.2.4 协助菜单 4
2.3 工具栏 4
2.4 测试按钮区 5
2.5 测试端口映射配备区 5
2.5.1 1对1模式 6
2.5.2 1对多模式 7
2.5.3 Mesh 模式 8
2.6 测试端口属性配备窗口 8
2.6.1 配备界面 8
2.6.2 发送ARP报文 9
2.7 测试参数配备窗口 10
2.8 测试成果窗口 13
2.8.1 菜单栏 14
2.8.2 工具栏 15
3 RFC2544 测试 16
3.1 吞吐量测试 16
3.1.1 1对1测试 16
3.1.2 1对多测试 17
3.1.3 Mesh测试 17
3.2 时延测试 18
3.2.1 1对1测试 19
3.2.2 1对多测试 19
3.2.3 Mesh测试 20
3.3 丢包率测试 21
3.3.1 1对1测试 21
3.3.2 1对多测试 22
3.4 背靠背测试 23
3.4.1 1对1测试 23
3.4.2 1对多测试 24
4 RFC2889 测试 25
4.1 拥塞控制测试 25
4.2 地址缓存能力测试 27
4.3 地址学习速率测试 30
4.4 广播转发测试 32
4.5 广播时延测试 33
5 技术支持与维护 36
修订记录
日期
修订版本
描述
-10-15
1.0.1.0
增长RFC2889测试阐明
1 宽带测试仪软件TeleApp简介
测试仪终端软件TeleApp，软件运营环境为：Windows XP。本软件测试成果采用是EXCEL格式，因此顾客需要同步安装软件Excel。
TeleApp是宽带测试仪“操作系统”。作为测试仪人机界面接口，它提供以便易用界面，使得顾客比较以便地调用测试仪各种功能，完毕RFC2544,RFC2889测试任务。TeleApp系统构造如图1.1所示。
RFC2544：吞吐量，时延，丢包率，背靠背
RFC2889：拥塞控制，地址缓存能力，地址学习能力，广播吞吐量，广播时延
指标测试
RFC3918：
链路状态设立及物理层测试
TeleApp
系统构造
测试参数配备
记录数据获取
底层驱动DLL
测试功能操作和文献存取
测试参数设立
人机交互
状态批示
测试配备存储与读取
数据管理
测试成果存储与读取
图 1.1
☆ 指标测试模块：依照RFC2544规定，对吞吐量、时延、丢包率和背靠背等四个指标进行测试；依照FRFC2889规定，对拥塞控制，地址缓存能力，地址学习能力，广播吞吐量，广播时延等指标进行测试。
☆ 底层驱动DLL模块：用于对TeleApp板卡驱动，涉及板卡辨认、参数配备、记录数据获取等操作API函数。
☆ 人机交互模块：实现界面管理。便于顾客配备测试端口下测试数据。涉及设立端口发送模式和发送速率；配备端口下数据，涉及二层、三层数据头信息；启动或停止测试；测试参数保存与加载；测试成果保存与查看。
☆ 数据管理模块：重要涉及板卡参数和指标测试所需参数保存与加载、测试成果查看等功能，其中测试成果文档格式采用Excel。
2 软件界面简介
2.1 软件主窗口
图 2.1.1
2.2 菜单栏
菜单栏涉及文献菜单、机框菜单、配备菜单、测试菜单和协助菜单五项。
2.2.1 文献菜单
2.2.2 机框菜单
2.2.3 配备菜单
配备测试帧长、速率变化规则
测试端口发送包内容、速率等属性集中配备窗口
占用或释放使用端口
2.2.4 协助菜单
2.3 工具栏
从左向右依次和菜单栏菜单项「新建」、「打开」、「保存」、「增长机框」、「连接机框」、「断开机框」、「添加卡」、「占用或释放板卡」、「配备测试参数」、「配备端口属性」、「显示测试成果」相相应。
2.4 测试按钮区
点击后进行相应测试，若需要对各种测试方案进行测试，可以将相应测试方案勾选，然后点击按钮即可。
按钮比较大，以便使用操作。
2.5 测试端口映射配备区
可以选取1对1、1对多和Mesh三种映射模式。
2.5.1 1对1模式
图 2.5.1.1
>按钮
选取源端口和目的端口，点击按钮增长一种测试对
<按钮
选中一种测试对，删除一种测试对
<<按钮
删除所有测试对
双向复选框
勾选：测试对为双向发送模式；
未勾选：测试对为单向发送模式。
互换收发端口按钮
测试对为单向发送模式时，变化端口间发送方向。
2.5.2 1对多模式
图 2.5.2.1
方向按钮
变化下行端口和上行端口间数据发送方向。
下行端口上下选取
选中一种端口作为下行端口。
<按钮
选中一种或者各种空闲端口，增长到上行端口。
>按钮
选中一种或者各种上行端口，删除到空闲端口。
>>按钮
删除所有上行端口。
2.5.3 Mesh 模式
>按钮
选中一种或者各种空闲端口，增长到测试端口
<按钮
选中一种或者各种测试端口，删除到空闲端口
<<按钮
删除所有测试端口
2.6 测试端口属性配备窗口
2.6.1 配备界面
图 2.6.1.1
2.6.2 发送ARP报文
图2.6.2.1
测试三层设备时，需要获取被测设备MAC地址作为发送流量目MAC地址。此时需要发送ARP报文，操作环节如下：
帧类型选取IPv4，被测设备IP填写为被测设备IP地址，源IP可以设立为与被测设备IP地址在同一网段任意IP，然后点击“发送”按钮获取被测设备MAC地址。该MAC地址会自动填充到目MAC地址字段。获取到MAC地址后，在目的IP中填写此外一种端口IP地址，配备完毕后即可开始测试。详细配备如上图所示。
2.7 测试参数配备窗口
图 2.7.1.1
「顾客自定义」
未选中「顾客自定义」：可以配备测试帧长、吞吐量参数、时延参数、丢包率参数、背靠背参数以及拥塞控制参数、地址缓存参数、学习速率参数设立。
图 2.7.1.2
图2.7.1.2阐明：
Ø 拥塞控制中，1对2端口端口选取是向两个接受端口发包端口；
Ø 地址缓存和学习速率中需要选取一种空闲端口作为监听端口。
选中「顾客自定义」：图2.7.1.2中红色方框中项目不能配备。点击配备按钮弹出自定义配备对话框（图2.7.1.3），配备吞吐量参数、时延参数、丢包率参数、背靠背参数。
图 2.7.1.3
配备地址学习模式
学习模式「每次」、「一次」、「从不」三种模式。
每次：每一测试项目每一次测试前都进行地址学习。
一次：每一测试项目第一次测试迈进行地址学习。
从不：不进行地址学习。
注：测试项目：吞吐量、时延、丢包率、背靠背。
一次测试：测试项目帧长、速率、测试次数发生变化，即每一次开始发包到停止发包为一次。
2.8 测试成果窗口
测试成果显示窗口用于显示测试成果，涉及测试日记、吞吐量、时延、丢包率、背靠背、地址缓存、地址学习能力、拥塞控制、广播时延和广播转发等测试记录和成果信息。
图 2.9.1
2.8.1 菜单栏
菜单栏涉及文献和协助两项。
文献菜单
协助菜单
2.8.2 工具栏
测试端口发送包内容、速率等属性集中配备窗口中
开始测试
停止测试
保存到Excel文献中
配备测试帧长和速率变化规则
3 RFC2544 测试
3.1 吞吐量测试
3.1.1 1对1测试
图 3.1.1.1
3.1.2 1对多测试
图 3.1.2.1
3.1.3 Mesh测试
需要注意是，由于Mesh是双向发包，因此只能测试自协商模式。
测试成果显示如下：
3.2 时延测试
时延测试可以进行1对1，1对多和Mesh测试，且每个测试对两个端口必要在同一张测试板卡上。测试时需要把速率调节为不大于或等于被测设备吞吐量速率。
3.2.1 1对1测试
图 3.2.1
3.2.2 1对多测试
各端口时延记录如下：
3.2.3 Mesh测试
测试成果显示如下：
3.3 丢包率测试
3.3.1 1对1测试
图 3.3.1.1
3.3.2 1对多测试
图 3.3.2.1
3.4 背靠背测试
3.4.1 1对1测试
图 3.4.1.1
3.4.2 1对多测试
图 3.4.2.1
4 RFC2889 测试
吞吐量，时延，丢包率，背靠背测试请参照RFC2544测试指标。
4.1 拥塞控制测试
拥塞控制测试是为了拟定一种DUT如何解决拥塞。一种设备与否执行拥塞控制，一种拥塞端口与否会影响到一没有拥塞端口。详细测试环节如下：
1 新建测试项，添加机框，添加板卡并预约；
2 选取RFC2889标签页，将需要测试端口添加到右边Test Pairs区域中，如下图所示：
3 打开配备测试参数窗口，单击拥塞控制标签页，选取一种需要发送两条不同目MAC流端口，点击拟定。如下图所示：
4 点击Congestion Control图标开始测试；
5 在log中查看测试过程，在Congestion标签页中查看测试成果，非拥塞端口不丢包，拥塞端口丢包33%左右为测试通过。查当作果界面如下图所示：
4.2 地址缓存能力测试
地址缓存能力测试是为了拟定LAN互换设备地址缓冲能力。其测试环节如下：
1 新建测试项，添加机框，添加板卡并预约；
2 选取RFC2889标签页，将发送端口和接受端口添加到右边Test Pairs区域中，如下图所示：
3 打开配备测试参数窗口，单击地址缓存标签页，填写预估缓存大小，选取一种监听端口，点击拟定。如下图所示：
4 点击Address Cache图标开始测试；
5 在log中查看测试过程，在AddressCache标签页中查看测试成果，测试成果最后一行即为地址最大缓存。如下图所示：
4.3 地址学习速率测试
地址学习速率测试是为了拟定LAN互换设备地址学习速率。其测试环节如下：
1 新建测试项，添加机框，添加板卡并预约；
2 选取RFC2889标签页，将发送端口和接受端口添加到右边Test Pairs区域中，如下图所示：
3 打开配备测试参数窗口，单击学习速率标签页，填写学习速率，普通可填100；填写地址数目，普通不超过设备最大缓存容量；选取一种监听端口，点击拟定。如下图所示：
4 点击Learning Rate图标开始测试；
5 在log中查看测试过程，在AddressRate标签页中查看测试成果，最后一行即为学习速率。如下图所示：
4.4 广播转发测试
广播转发测试是为了拟定DUT/SUT当转发广播通信时吞吐量。其测试环节如下：
1 新建测试项，添加机框，添加板卡并预约；
2 选取RFC2889标签页，选取一对多，将接受端口添加到左边Up Port区域中，如下图所示：
3 打开配备测试参数窗口，在吞吐量标签页中设立参数，点击拟定。
4 点击Broadcast Throughput图标开始测试；
5 在log中查看测试过程，在Throughput标签页中查看测试成果，如下图所示：
4.5 广播时延测试
广播时延测试是为了拟定DUT/SUT当转发广播通信时延迟。其测试环节如下：
1 新建测试项，添加机框，添加板卡并预约；
2 选取RFC2889标签页，选取一对多，将接受端口添加到左边Up Port区域中，如下图所示：
3 打开配备测试参数窗口，在时延标签页中设立参数，点击拟定。
4 点击Broadcast Latency图标开始测试；
5 在log中查看测试过程，在Latency标签页中查看测试成果，如下图所示：
5 技术支持与维护
使用中任何问题，请通过如下方式联系：
联系方式：+86-10-56285098
+86-10-82349339
Email：
咱们会针对您问题，及时予以解答。
