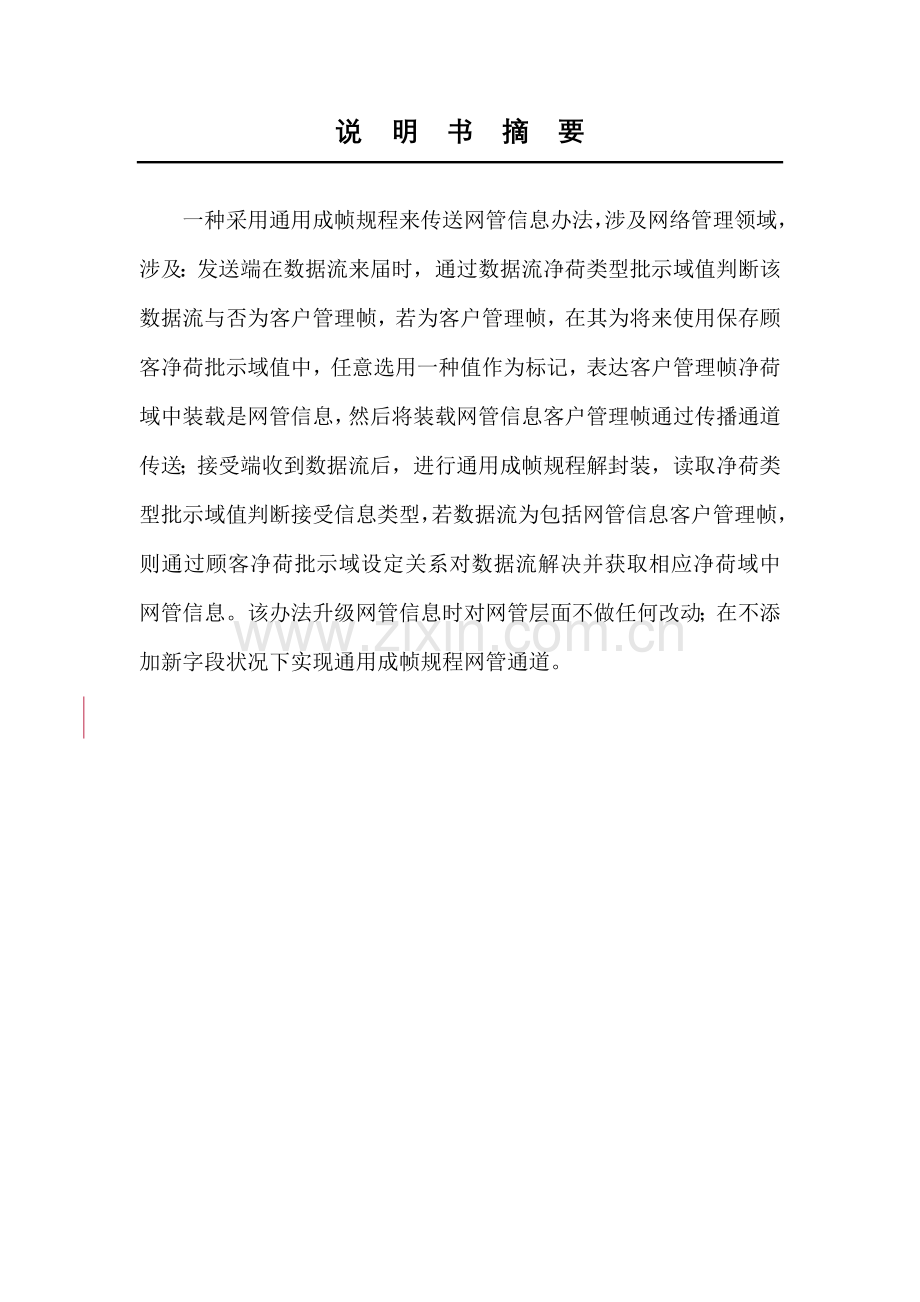

说明书摘要一种采用通用成帧规程来传送网管信息办法，涉及网络管理领域，涉及：发送端在数据流来届时，通过数据流净荷类型批示域值判断该数据流与否为客户管理帧，若为客户管理帧，在其为将来使用保存顾客净荷批示域值中，任意选用一种值作为标记，表达客户管理帧净荷域中装载是网管信息，然后将装载网管信息客户管理帧通过传播通道传送；接受端收到数据流后，进行通用成帧规程解封装，读取净荷类型批示域值判断接受信息类型，若数据流为包括网管信息客户管理帧，则通过顾客净荷批示域设定关系对数据流解决并获取相应净荷域中网管信息。该办法升级网管信息时对网管层面不做任何改动；在不添加新字段状况下实现通用成帧规程网管通道。摘要附图权利要求书1一种采用通用成帧规程来传送网管信息办法，其特性在于，涉及如下环节：发送端在数据流来届时，通过数据流净荷类型批示域值判断该数据流与否为客户管理帧，若为客户管理帧，在其为将来使用保存顾客净荷批示域值中，任意选用一种值作为标记，表达客户管理帧净荷域中装载是网管信息，然后将装载网管信息客户管理帧通过传播通道传送；接受端收到数据流后，进行通用成帧规程解封装，读取净荷类型批示域值判断接受信息类型，若数据流为包括网管信息客户管理帧，则通过顾客净荷批示域设定关系对数据流进行解决，并获取相应净荷域中网管信息。2如权利规定1所述采用通用成帧规程来传送网管信息办法，其特性在于：当所述数据流净荷类型批示域值=000时，发送端鉴定该数据流为客户数据帧，将该客户数据帧通过传播通道传送至接受端。3如权利规定2所述采用通用成帧规程来传送网管信息办法，其特性在于：所述接受端若收到数据流净荷类型批示域值=000，则该数据流为客户数据帧，直接解决通用成帧规程帧内数据信息。4如权利规定1所述采用通用成帧规程来传送网管信息办法，其特性在于：所述网管信息是基于客户管理帧传送，在传送通道中传递方式与客户数据帧相似，两者之间没有优先级。5如权利规定1所述采用通用成帧规程来传送网管信息办法，其特性在于：所述发送端判断该数据流为客户管理帧根据为：所述数据流净荷类型批示域值=100。6如权利规定1所述采用通用成帧规程来传送网管信息办法，其特性在于：所述发送端选定作为标记顾客净荷批示域值后，在所述客户管理帧净荷信息第一种字节填写标记数据，形成通用成帧规程网管帧，并通过传播通道传送。7如权利规定6所述采用通用成帧规程来传送网管信息办法，其特性在于：当接受端接受数据流包括网管信息时，接着读取该数据流顾客净荷批示域值和净荷信息第一种字节，若第一种字节内数据与标记数据相似，则为通用成帧规程网管帧，解决并获取顾客净荷批示域中网管信息。8如权利规定1所述采用通用成帧规程来传送网管信息办法，其特性在于：若客户管理帧中顾客净荷批示域值为0000 0001或0000 0010时，表白客户信号丢失或同步特性丢失，属于发送客户失效信息，发送端自动填写顾客净荷批示域值，将客户信号失效信息进行通用成帧规程封装后，通过传播通道发送至接受端。9如权利规定8所述采用通用成帧规程来传送网管信息办法，其特性在于：当接受端接受到数据流具有客户失效信息后，直接读取客户失效信息。说明书一种采用通用成帧规程来传送网管信息办法技术领域本创造涉及网络管理领域，详细描述是一种采用GFP（Generic Framing Procedure，通用成帧规程）来传送网管信息办法。背景技术在网络设备保证业务条件下，如何在传送网中能更以便、快捷进行业务有效监视和管理，已经成了网络设备在现实应用中最基本规定。依照网络设备使用总体技术中对网管系统构造规定，普通网络设备网管以省为单位实现，在局端机架开放MIB（Management Information Base，管理信息库），由第三方软件实现所有局端设备统一网管。网管普通分为2级构造，网管工作站实现对局端设备管理，并通过局端设备实现对顾客分支设备管理。在老式网管实现办法中，传送网管信息通道在SDH（Synchronous Digital Hierarchy，同步数字体系）或OTN（Optical Transport Network,光传送网）中，普通使用其自身带内通道传送网管信息。虽然这种网管传送办法有很大应用范畴，但自身也存在某些局限性，诸如SDH带内网管通道，完全取决于物理层提供单独管理通信通道和其中某些开销字段，这样做虽然可以实现十分强大网管功能，但如果要升级网管系统时需要在网络管理层面有较大改动。GFP作为一种数据封装新原则，在ITU-T G.7041中有详细描述，本原则合用于需要在SDH和OTN上传播数据信号，所述数据信号可以是PDU（Protocol Data Unit，合同数据单元），如IP/PPP、以太网MAC或以分组块码为主持续比特流，如Fiber Channel。GFP作为网络通信中一种新原则，在其网管功能方面，定义了CSF(Client Signal Fail，客户信号失效信息)，是由GFP源端向GFP宿端发送，当在GFP源端发现输入客户信号错误，源端将发送CSF批示到GFP宿端。普通客户信号失效涉及帧信号同步丢失、信号丢失或者时钟丢失，都可以产生CSF，其浮现位置可以是服务层错误、GFP自身解决过程中、信号适配过程中、传送网传送过程中。当前合同中对CSF定义了两种信息类型：客户信号丢失和客户字符同步丢失。这种合同自身具备客户信号失效信息，只可以解决在传送网中传送客户业务时没有客户一端故障检测和定位，但这种管理和监控在当前网络监控中是远远不够。况且当前已经使用GFP客户帧来传送网管信息办法，大多是在GFP客户帧中添加新字段来定义网管信息，这需要变化GFP合同有关信息，与GFP合同通用性不符，同步对网管信息互通导致了不便。创造内容针对既有技术中存在缺陷，本创造目在于提供一种采用通用成帧规程来传送网管信息办法，网络设备管理信息独立在传送通道中传送，升级网管信息时对网络管理层面不做任何改动；可以在不添加新字段状况下实现GFP网管通道，以此来传送网络管理、监测和控制信息，实现网管信息互通。为达到以上目，本创造采用技术方案是：一种采用通用成帧规程来传送网管信息办法，涉及如下环节：发送端在数据流来届时，通过数据流净荷类型批示域值判断该数据流与否为客户管理帧，若为客户管理帧，在其为将来使用保存顾客净荷批示域值中，任意选用一种值作为标记，表达客户管理帧净荷域中装载是网管信息，然后将装载网管信息客户管理帧通过传播通道传送；接受端收到数据流后，进行通用成帧规程解封装，读取净荷类型批示域值判断接受信息类型，若数据流为包括网管信息客户管理帧，则通过顾客净荷批示域设定关系对数据流进行解决，并获取相应净荷域中网管信息。在上述技术方案基本上，当所述数据流净荷类型批示域值=000时，发送端鉴定该数据流为客户数据帧，将该客户数据帧通过传播通道传送至接受端。在上述技术方案基本上，所述接受端若收到数据流净荷类型批示域值=000，则该数据流为客户数据帧，直接解决通用成帧规程帧内数据信息。在上述技术方案基本上，所述网管信息是基于客户管理帧传送，在传送通道中传递方式与客户数据帧相似，两者之间没有优先级。在上述技术方案基本上，所述发送端判断该数据流为客户管理帧根据为：所述数据流净荷类型批示域值=100。在上述技术方案基本上，所述发送端选定作为标记顾客净荷批示域值后，在所述客户管理帧净荷信息第一种字节填写标记数据，形成通用成帧规程网管帧，并通过传播通道传送。在上述技术方案基本上，当接受端接受数据流包括网管信息时，接着读取该数据流顾客净荷批示域值和净荷信息第一种字节，若第一种字节内数据与标记数据相似，则为通用成帧规程网管帧，解决并获取顾客净荷批示域中网管信息。在上述技术方案基本上，若客户管理帧中顾客净荷批示域值为0000 0001或0000 0010时，表白客户信号丢失或同步特性丢失，属于发送客户失效信息，发送端自动填写顾客净荷批示域值，将客户信号失效信息进行通用成帧规程封装后，通过传播通道发送至接受端。在上述技术方案基本上，当接受端接受到数据流具有客户失效信息后，直接读取客户失效信息。本创造有益效果在于：1.网络设备管理信息可以不依赖其外部传送网络，在传送模式上有很强独立性和安全性。2.网络设备管理信息独立在传送通道中传送，与传送数据信息和通道内其她管理信息互不冲突，升级网管信息时对网络管理层面不做任何改动。3.本办法采用带内网管传送模式，不受传送业务影响，网管传送与业务传送可以同步进行，没有优先级选取，整个过程实现相对容易，没有特定操作来控制网管传送。4.网管通信通道是由GFP客户帧透明传送，对GFP管理帧信息域不加以任何格式定义，网络设备传送通道中传送数据业务同步会随着有网管信息传送，具备很强灵活性，并且以便与设备升级与维护。5.本创造相对于其她传送网管办法具备更强安全性能，不需要新增此外定义域来实现网管传送，大大减小传送中浮现故障概率。6.采用已经成熟GFP数据封装模式来传送网管信息继承了此前传送网管方式长处，其拥有固定传送构造，它也是需要相应帧头信息来定义网管类型，发送端和接受端只需要依照其相应字节就可以很容易分解出需要网管信息。附图阐明图1为本创造采用通用成帧规程来传送网管信息办法实行例中GFP网管帧构成图；图2为本创造采用通用成帧规程来传送网管信息办法实行例发送端流程图；图3为本创造采用通用成帧规程来传送网管信息办法实行例接受端流程图；图4为本创造采用通用成帧规程来传送网管信息办法实行例整体示意图。详细实行方式本创造采用GFP来传送网管信息办法，涉及如下环节：发送端在数据流来届时，通过数据流净荷类型批示域值判断该数据流与否为客户管理帧，若为客户管理帧，在其为将来使用保存顾客净荷批示域值中，任意选用一种作为标记，表达客户管理帧净荷域中装载是网管信息，然后将装载网管信息客户管理帧通过传播通道传送；网管信息，然后将网管信息按照通用成帧规程合同封装，通过传播通道传送至接受端；接受端收到数据流后，进行通用成帧规程解封装，读取并判断数据流净荷类型批示域值，若数据流为客户管理帧，则对该数据流进行解决并获取顾客净荷批示域中网管信息。如下通过附图和详细实行例对本创造作进一步详细阐明。ITU-T G.7041合同中定义了两种GFP帧：即GFP客户帧和GFP控制帧；GFP客户帧又定义了客户数据帧和客户管理帧两种，GFP控制帧当前只有GFP空闲帧（即IDLE帧），其详细信息尚未详细定义。采用GFP来传送网管信息办法，是依照客户管理帧构造中已经存在定义域来传送网管信息，是建立在客户管理帧基本上。依照ITU-T G.7041合同中对GFP客户帧定义，涉及核心头和净荷域两某些构成，其中核心头为4字节，净荷域为4-65535字节变长，只要该GFP客户帧不是IDLE帧，GFP客户帧内PTI批示GFP客户帧类型，当前只定义2种类型客户帧：客户数据帧（PTI=000）和客户管理帧（PTI=100），别的帧都为保存，客户管理帧在传送通道中传递方式与客户数据帧相似，两者之间没有优先级。如图1所示为GFP网管帧构成，本实行例中，选用GFP客户帧帧长度为20字节，涉及4个字节核心头和16个字节净荷域，其中核心头1-2字节定义为PLI（Payload Length Indicator净荷长度批示域），3-4字节定义为核心HEC（Header Error Check，头差错校验域）（16bit），用CHEC表达。净荷域涉及4个字节净荷信头和12个字节净荷信息，还可以选取包括净荷FCS（Frame Check Sequence，帧校验序列）（1bit）。所述净荷信头由2个字节净荷类型和净荷信头HEC（16bit）信息，为了区别，此处用tHEC表达；净荷类型详细包括PTI(Payload type identifier，净荷类型批示域)（3bit）、PFI（Payload FCS Identifier，净荷FCS标示符）（1bit），EXI（Extension Header Identifier，扩展头标记符）（4bit）和UPI（User Payload Identifier，顾客净荷批示域）（8bit）信息。本实行例中就是使用PTI=100为客户管理帧时来传送网管信息。所述净荷信息涉及1个标记字节、1个控制命令字节、9个顾客数据帧字节、1个校验字节，其中标记字节是净荷信息中第一种字节。由于要区别传送通道中传送网管信息与否为设备需求网管信息，因而在净荷信息第一种字节填写标记数据，标记数据为一种固定值，以以便网管信息对的发送和对接受到网管信息进一步对的判断。本实行例通过设定UPI中本来没有使用值来表白此时传送客户管理帧传送是定义网管信息，其中GFP客户管理帧UPI值设定如表1所示：表1 PTI=100UPI值用途0000 00001111 1111保存0000 0001客户信号失效（客户信号丢失）0000 0010客户信号失效（同步特性丢失）0000 0011Through0111 1111为将来使用保存1000 0000网管信息1000 0001Through1101 1111为将来使用保存1110 0000Through1111 1110为所有权用途保存其中，UPI=0000 0000或1111 1111，用途为保存；UPI=1110 0000 Through 1111 1110时，用途为所有权用途保存，UPI=0000 0001或0000 0010，表白客户信号丢失或同步特性丢失，属于客户信号失效信息，它是客户管理帧中自带一种网管信息，以上均为GFP客户管理帧中合同规定用途。而UPI=0000 0011 Through 1101 1111，为合同中没有规定为将来使用保存某些，因而从中任意选用一种值作为标记，用来表达客户管理帧净荷域中装载是网管信息，此处网管信息是自定义。本实行例中，选定UPI=1000 0000表白此时客户管理帧中传送是网管信息。如图2所示，预先按照表1定义，当数据流到来时，本实行例发送端详细流程如下：S101.依照净荷长度批示域值来判断数据流净荷字节长度与否等于16字节，若不等于16字节，则对其完毕GFP客户帧封装，转入S106；若等于16字节，进入S102。S102.判断传送数据流类型，当PTI=000时，数据流为客户数据帧，将客户数据信息直接进行GFP封装后，转入S106；当PTI=100时，数据流为客户管理帧，进入S103。S103.设立客户管理帧中UPI值，当UPI=0000 0001或UPI=0000 0010时，为客户信号丢失或同步特性丢失，两者均属于客户信号失效状况，则发送端自动填写UPI值，将客户信号失效信息进行GFP封装后，转入S106；设定UPI=1000 0000作为标记，用来表达客户管理帧净荷域中装载是网管信息，进入S104。S104.发送装载网管信息客户管理帧，由CPU填写UPI值，将GFP净荷域第一种字节（即标记字节）填写标记数据，并依照设备规定填写其她字节相应值。S105.完毕GFP封装，形成通用成帧规程网管帧。S106.将通用成帧规程网管帧通过传送通道传送。如图3所示，在接受端接受到传送通道传来数据流后，详细流程如下：S201.一方面将数据流进行GFP解封装。S202.接受端依照PLI值判断接受数据流净荷字节长度与否等于16字节，如果净荷字节长度不等于16字节，按照正常GFP客户帧解决方式解决GFP客户帧内数据信息，转入S207；如果净荷字节长度等于16字节，进入S203。S203.读取GFP客户帧净荷信头PTI值来判断接受数据流类型，当PTI=000时，接受数据流为客户数据帧，直接解决客户数据帧内数据信息；当PTI=100时，接受数据流为客户管理帧，进入S204。S204.读取客户管理帧中UPI值，按照表1中定义相应关系，如果接受客户管理帧中UPI=0000 0001或UPI=0000 0010，则接受数据流为客户信号丢失或同步特性丢失，两者均属于客户信号失效信息，转入S207；如果UPI=1000 0000，则接受数据流为装载网管信息客户管理帧，进入S205。S205.读取载有网管信息客户管理帧中净荷内容第一种字节值，即读取净荷中标记字节，若第一种字节内数据与标记数据相似，则接受客户管理帧为GFP网管帧，进入S206。S206.解决GFP网管帧中网管信息内容。S207.获取GFP客户帧中数据信息或相应净荷域中网管信息。在上述环节中，发送端直接将载有网管信息客户管理帧发送至接受端，接受端收到所述具有网管信息客户管理帧，直接解决并获取其中网管信息。净荷内容第一种字节值填写标记数据，是为了更加精确确认网管信息。如图4所示，综上所述，发送端可以将客户数据帧、IDLE帧和客户管理帧，客户管理帧包括网管信息和客户失效信息，这些内容通过判断后，通过传播通道进入接受端，各种GFP客户帧之间没有优先级考虑，可以将各种GFP帧交叉在传播通道中传播。接受端接受到数据流后，进行解封装，读取出客户数据帧、IDLE帧和客户管理帧，并对网管信息和客户失效信息进行解决，以获取不同GFP客户帧中有关信息。这种传送网管信息办法对带宽运用率有很大提高，普通在有数据业务传送时，会随着有网管信息传送。由于本创造是使用客户管理帧来传送网管信息，依照网络设备需求来发送源端网管信息，同步也定期获取宿端上传网管信息，网管信息传送是同数据业务一同发送，即只有传送数据业务时，此时才来判断接受到客户网管帧与否是对的网管信息。这样做好处是网管信息不用占用更多带宽资源，而导致通道重复运用影响数据业务传送。采用本创造办法后，通过在传送客户管理帧时，对GFP客户网管帧内净荷信头UPI值进行扩展，定义其中保存值来表达传送设备网管信息，然后将网管信息进行GFP封装后按照GFP客户帧传送。在客户管理帧应用当中，客户管理帧为传送系统管理功能实现提供了必要通信通道。由于客户管理帧对于网管信息是透明传送，因而在客户管理帧中传送何种信息和实现何种功能是独立于GFP范畴之外，网管信息传送性能与传送内容无关，能避免传送内容对传送效率影响。由于GFP客户帧头能适应不同应用构造，而在发送和接受网管信息时只需要通过GFP客户帧头中有关字节来拟定网管信息对的性，然后读取GFP客户帧内净荷内容获取有关网管信息，不同于SDH中依赖其开销字节来实现某些网管功能，升级过程中不需要在网络管理层面有任何改动，易于网管升级和维护。采用该网管传送模式可以对网络设备初始化配备；建立和修改网络拓扑图；配备和监视网络设备状态；具备对网络设备管理功能，支持网络设备数据查询、打印、输出和一致性检查；具备在线升级功能；以图形化方式在网络设备管理系统上完毕配备；可以对各种设备不同端口性能参数进行检测，详细涉及对性能参数收集方式、数据采集和门限设立，性能数据查询、显示与记录分析，还能对性能数据进行保存于转储；可以对各种设备各种接口告警迅速查询，进行显示和记录，详细涉及显示告警类型、告警级别和告警状态，并可以有效改正网络故障，及时恢复业务等。本创造不局限于上述实行方式，对于本技术领域普通技术人员来说，在不脱离本创造原理前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本创造保护范畴之内。本阐明书中未作详细描述内容属于本领域专业技术人员公知既有技术。说明书附图图1图2图3图4
