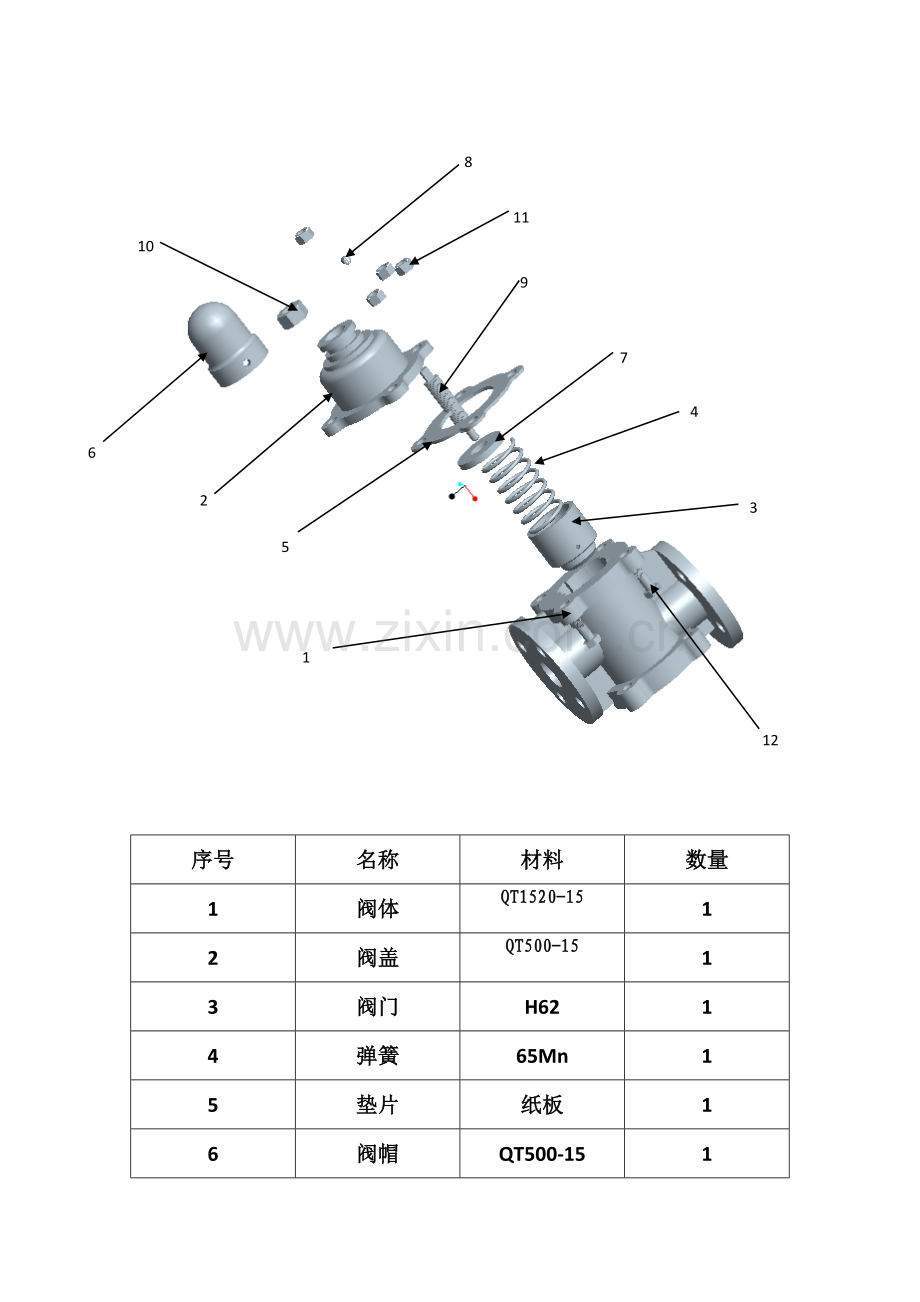

PROE专业课程设计安全阀.docx

8

11
10
7
9
6
12
5
4
3
1
2

序号
名称
材料
数量
1
阀体
QT1520-15
1
2
阀盖
QT500-15
1
3
阀门
H62
1
4
弹簧
65Mn
1
5
垫片
纸板
1
6
阀帽
QT500-15
1
7
弹簧托盘
H62
1
8
固定螺钉
H62
1
9
螺杆
Q35
1
10
螺母M6
H62
1
11
螺柱M6x16
H62
4
12
螺母M6
H62
4

第一部分 创建阀体
在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“fati”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（2）单击“圆形”按钮，绘制一个圆，并修改尺寸，图1-1,。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（3）在拉伸界面“深度”对话框设置拉伸深高度为30，单击界面按钮或鼠标中键完成拉伸特征创建，图1-2。

图1-1 . 图1-2
（4）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择RIGHT基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（5）单击“圆形”按钮，绘制一个圆，并修改尺寸，图1-3,。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（6）在拉伸界面“深度”对话框设置拉伸深高度为52，单击界面按钮或鼠标中键完成拉伸特征创建，图1-4。

图1-3 图1-4
（7）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择RIGHT基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（8）单击“圆形”按钮，绘制一个圆，并修改尺寸，图1-5,。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（9）在拉伸界面“深度”对话框设置拉伸深高度为52，单击界面按钮或鼠标中键完成拉伸特征创建，图1-6。

图1-5 图1-6
（10）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择拉伸1外侧基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（11）草绘以下图形状，设置拉伸深度为10。
（12）对拉伸1下圆面为基准设为草绘平面，形状如步骤（11），拉伸方向选择“反向”，拉伸深度为13。

图1-7
（13）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择拉伸2外侧基圆基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（14）单击“圆形”按钮，绘制一个圆，并修改尺寸，绘制图1-8形状。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（15）在拉伸界面“深度”对话框设置拉伸深高度为8，单击界面上“反转” 按钮，单击界面按钮或鼠标中键完成拉伸特征创建，图1-9。

图1-8 图1-9
（16）对另一侧反复步骤（13）——（15）
（17）单击拉伸按钮，在“拉伸”界面上选择“实体”， ，以指定生成拉伸实体，选择用户界面上“去除材料”按钮，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择拉伸1外侧基圆基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（18）绘制图1-10形状。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（19）去除深度选择24。图1-11

图1-10 图1-11
（20）创建基准面DTM1。单击基准特征工具栏“基准平面”按钮，打开“基准平面”对话框，选择图1-12所表示平面，将其约束条件更改为“偏移”，同时设置偏距值为24，图1-13、图1-14。

图1-12 图1-13

图1-14
（22）单击拉伸按钮，在“拉伸”界面上选择“实体”， ，以指定生成拉伸实体，选择用户界面上“去除材料”按钮，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择DTM1基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（23）单击“圆形”按钮，绘制一个圆，并修改尺寸，绘制图1-15形状。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（24）在拉伸界面“深度”对话框设置拉伸深高度为12，单击界面按钮或鼠标中键完成拉伸特征创建，图1-16。

图1-15 图1-16
（25）单击拉伸按钮，在“拉伸”界面上选择“实体”， ，以指定生成拉伸实体，选择用户界面上“去除材料”按钮，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择DTM1基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（26）单击“圆形”按钮，绘制一个圆，并修改尺寸，绘制图1-17形状。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（27）在拉伸界面“深度”对话框设置拉伸深高度为30，单击界面按钮或鼠标中键完成拉伸特征创建，图1-18。

图1-17 图1-18
反复步骤（25）-（27）对另一侧进行拉伸去除，图1-19,1-20。

图1-19 图1-20
（28）创建基准面DTM2。单击基准特征工具栏“基准平面”按钮，打开“基准平面”对话框，选择TOP基准平面，将其约束条件更改为“偏移”，同时设置偏距值为-13，图1-21、图1-22。

图1-21 图1-22
（29）单击拉伸按钮，在“拉伸”界面上选择“实体”， ，以指定生成拉伸实体，选择用户界面上“去除材料”按钮，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择DTM2基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（30）单击“圆形”按钮，绘制一个圆，并修改尺寸，绘制图1-23形状。修改完成后单击草绘器工具栏中按钮退出草绘模式。
（31）在拉伸界面“深度”对话框设置拉伸深高度为20，单击界面按钮或鼠标中键完成拉伸特征创建，图1-24。

图1-23 图1-24
（32）创建基准面DTM3。单击基准特征工具栏“基准平面”按钮，打开“基准平面”对话框，选择TOP基准平面，将其约束条件更改为“偏移”，同时设置偏距值为41，图1-25、图1-26。

图1-25 图1-26
（33）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，选择用户界面上“去除材料”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（34）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图1-27所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（35）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图1-28所表示。

图1-27 图1-28
（36）单击工具特征工具栏上“筋”特征按钮，在主视区下侧会弹出筋特征操作板，单击筋特征操作板中“参考”按钮，弹出“参考”上滑面板，单击“定义”按钮，弹出草绘对话框，在绘图区选择FRONT基准平面作为草绘平面，接收系统默认参考方向，单击对话框中“草绘”按钮，进入草绘界面。
（37）然后根据图所表示草绘筋板特征拉伸截面。完成后，单击“草绘器”工具栏中按钮退出草绘模式。
（38）在筋特征厚度框中输入厚度值为5，接收系统默认拉伸是在草绘平面两侧对称创建。单击按钮或鼠标中建完成筋板特征创建，图1-29所表示。
分别在实体特征四个方向上创建出相同筋板特征。最终完成筋板特征图1-30。

图1-29 图1-30
（39）单击工程特征工具栏中“孔”特征按钮，在孔特征类型中选择“简单”单选按钮，然后选择图所表示实体特征表面作为孔放置平面，该表面会高亮显示，并会预显示孔位置和大小。
（40）单击主视区下侧“放置”按钮，在次参考框中单击，系统会提醒用户选择两个参考来定义孔位置，选择图1-31所表示表面，在特征类型中选择“偏移”单选按钮，偏移值全部设置为25。图所表示。
（41）单击主视区下侧“形状”按钮，在深度选项列表中将孔深度类型设置为“穿透”，在直径框中设置直径值为7，图1-32所表示。此时零件会显示孔修改后位置尺寸和直径尺寸，图1-33所表示。
（42）完成后，单击按钮或鼠标中键完成简单直孔特征创建，图1-34。

图1-31 图1-32

图1-33 图1-34
第二部分 创建阀盖
在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“fagai”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（2）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图2-1所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（3）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图2-2所表示。

图2-1 图2-2
（4）单击工程特征工具栏中“孔”按钮，在操作板上选择“标准孔”按钮，显示图2-3所表示标准孔参考板。在操控板上选择ISO标准，选择螺钉为M10x1.0，选择通孔，形状选择。

图2-3
（5）选择图2-4表面作为孔放置表面，单击主视区下侧“放置”按钮，在次参考照框中单击鼠标左键，系统会提醒用户选择两个参考来定义孔位置，一样选择FRONT基准面，按住Ctrl键选择RINGT基准面，在起特征类型中选择偏移单选按钮，偏移值分别为0和0，即孔位置在中心轴线位置，，单击主视区下侧形状按钮，然后单击操作板上深孔按钮，来创建深头孔，图所表示2-4。
（6）单击按钮或鼠标中键完成标准孔特征创建。创建孔特征图2-5所表示。

图2-4 图2-5
（7）单击拉伸按钮，在“拉伸”界面上选择“实体”， ，以指定生成拉伸实体，选择用户界面上“去除材料”按钮，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择旋转特征外侧基圆基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（10）绘制图2-6所表示形状，设置拉伸深度为6。图2-7.

图2- 6 图2-7

第三部分 创建阀门

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“famen”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（2）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图3-1所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（3）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图3-2所表示。

图3-1 图3-2
（4）单击工程特征工具栏上倒角按钮，打开倒角特征操作板，在标注形式下拉框中选择DXD选项，在尺寸框输入需要倒角尺寸值为1，悬着图3-3所表示边进行倒角特征创建，界面按钮完成倒角特征创建，图3-4。

图3-3 图3-4
（5）单击工程特征工具栏中“孔”按钮，在操作板上选择“标准孔”按钮，显示图3-5所表示标准孔参考板。在操控板上选择ISO标准，选择螺钉为M6x1.0，选择盲孔，形状选择，图3-6。

图3-5 图3-6
第四部分 创建弹簧

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“tanhuang”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）选择“插入”|“螺旋扫面”|“伸出项”命令，弹出图4-1所表示“伸出项：螺旋扫描”对话框及图所表示“属性”菜单，选择“常数”|“穿过轴”|“右手定则”命令，选择“完成”命令，系统会弹出“设置草绘平面”菜单，图4-3所表示。提醒用户选择草绘平面，选择基准平面FRONT作为草绘平面，在弹出图4-4所表示“方向”菜单中选择“正向”，在图4-5所表示“草绘视图”菜单中选择“缺省”表示接收系统所默认方向，进入草绘界面。

图4-1 图4-2

图4-3 图4-4 图4-5
（2）绘制扫引轨迹。单击草绘工具栏中“中心线”按钮，绘制一条竖直中心线，然后根据图4-6所表示绘制扫引轨迹线，需要注意是，扫引轨迹线能够是直线也，能够是曲线，而且是开放但必需是在旋转中心线一侧。单击“草绘器”工具栏中按钮退出草绘模式。
（3）此时系统会弹出图4-7所表示输入节距值文本框，将节距值修改为8，单击按钮或按Enter键完成节距值得修改。

图4-6 图4-8 图4-9

图4-7
（4）此时系统会再次进入草绘界面，要求用户绘制螺旋扫描截面，绘制一个直径为2.5圆，图4-8所表示，单击草绘器工具栏中按钮退出草绘模式。
（5）单击“伸出项：螺旋扫描”对话框中预览按钮，显示所创建螺旋扫描特征。单击“确定”按钮，即可完成特征创建，所创建螺旋扫描特征图4-9所表示。
第五部分 创建垫片

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“dianpian”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（2）草绘以下图5-1形状，设置拉伸深度为2，图5-2。

图5-1 图5-2
第六部分 创建阀帽

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“famao”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（2）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图6-1所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（3）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图6-2所表示。

图6-1 图6-2
（4）单击工程特征工具栏中“孔”按钮，在操作板上选择“标准孔”按钮，显示图6-3所表示标准孔参考板。在操控板上选择ISO标准，选择螺钉为M5x1.0，选择通孔，图6-4。

图6-3 图6-4
第七部分 创建弹簧托盘

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“tanhuangtuopan”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（2）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图7-1所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（3）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图7-2所表示。

图7-1 图7-2
（4）单击工程特征工具栏中“孔”特征按钮，在孔特征类型中选择“简单”单选按钮，然后选择图所表示实体特征表面作为孔放置平面。
（5）单击主视区下侧“放置”按钮，在次参考框中单击，系统会提醒用户选择两个参考来定义孔位置，选择图1-31所表示表面，在特征类型中选择“偏移”单选按钮，偏移值全部设置为0。
（6）单击主视区下侧“形状”按钮，在深度选项列表中将孔深度类型设置为“穿透”，在直径框中设置直径值为5.5，图7-3所表示。此时零件会显示孔修改后位置尺寸和直径尺寸。
（7）完成后，单击按钮或鼠标中键完成简单直孔特征创建，图7-4。

图7-3 图7-4
第八部分 创建固定螺钉

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“gudingluoding”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（2）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图8-1所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（3）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图8-2所表示。

图8-1 图8-2
（4）单击拉伸按钮，在“拉伸”界面上选择“实体”， ，以指定生成拉伸实体，选择用户界面上“去除材料”按钮，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，以FRONT基准面作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（5）绘制图8-3形状，选择“双向拉伸”按钮，图8-4。

图8-3 图8-4
第九部分 创建螺杆

在菜单工具栏中单击“新建”按钮，在弹出“新建”对话框中选择“零件”单选按钮。输入文件名“luogan”，去掉“使用缺省模板”对勾，单击，在弹出新建文件夹选项对话框中选择公制模板mmns_part_solid，单击进入零件设计界面。
（1）单击特征工具栏中“旋转”按钮，在“旋转”界面上选择“实体”按钮，指定生成拉伸实体，单击“放置”按钮，打开上滑面板。然后单击上滑面板中“定义”按钮，体统弹出草绘对话框并提醒用户选择草绘平面，选择FRONT基准平面作为草绘平面，接收系统默认参考方向，对话框中“草绘”按钮，进入草绘界面。
（2）单击草绘工具栏中“中心线”按钮，绘制一条水平中心线然后根据图9-1所表示绘制草图。单击草绘器工具栏中按钮退出草绘模式。
（3）接收系统默认旋转角度为360，单击按钮或鼠标中间完成实体特征创建，图9-2所表示。

图9-1

图9-2
（1）单击拉伸按钮，在“拉伸”界面上选择“实体”，以指定生成拉伸实体，单击放置按钮，打开上滑板面板。单击上滑面板中定义按钮，系统弹出草绘对话框并提醒用户选择草绘平面，选择表面1作为草绘平面，接收系统默认参考方向，单击“草绘”按钮，进入草绘。
（2）绘制图9-3所表示正方形，然后单击草绘器工具栏中按钮退出草绘模式。
（3）在拉伸界面“深度”对话框设置拉伸深高度为8，单击界面按钮或鼠标中键完成拉伸特征创建，图9-4。

图9-3 图9-4
（4）选择“插入”|“螺旋扫描”|“切口”命令，弹出图9-5所表示“切剪：螺旋扫描”对话框及图9-6所表示“属性”菜单。
（5）选择“属性”|“常数”|“穿过轴”|“右手定则”命令，选择“完成”命令，系统会弹出图9-7所表示“设置草绘平面”菜单，提醒用户选择草绘平面，选择基准平面TOP作为草绘平面，在弹出“方向”菜单中选择正向命令，图9-8所表示。在“草绘视图”菜单中选择“缺省”命令表示接收系统所默认方向，即可进入草绘界面，图9-9所表示。

图9-5 图9-6

图9-7 图9-8 图9-9
（6）绘制扫引轨迹。单击草绘工具栏中“中心线”按钮，绘制一条竖直中心线，然后根据图9-10所表示绘制扫引轨迹线，需要注意是，扫引轨迹线能够是直线也，能够是曲线，而且是开放但必需是在旋转中心线一侧。单击“草绘器”工具栏中按钮退出草绘模式。
（7）系统会弹出文本框提醒用户输入节距值，输入1.2并按Enter键完成操作。系统会再次进入草绘模式，在扫引轨迹线起始点位置绘制图9-12所表示封闭截面。

图9-11 图9-12
（8）单击“草绘器”工具栏中按钮退出草绘模式，在弹出“方向”菜单中选择“正向”命令，表示去除材料方向，图9-13所表示。
（9）单击“剪切：螺旋扫描”对话框中预览按钮，在绘图区域会显示创建螺纹特征。单击“确定”按钮即可完成特征创建，图9-14所表示。

图9-13 图9-14

安全阀装配
1、 建立装配文件 在工具栏中单击“新建”按钮，在弹出“新建”对话框中“组件”单选按钮，在子类型中选择“设计”单选按钮。输入零件名称为“anquanfa”，取消选择“使用缺省模板”复选框，单击“确定”按钮，图1-1，在弹出“新文件选项”对话框中选择公制模板mmns_asm_design，图1-2，单击“确定”按钮进入零件设计界面。

图1-1 图1-2
2、装配基础构件
（1）在“工程特征”工具栏中单击“将元件添加到组件”按钮，弹出“打开”对话框，打开“fati”基座文件，图2-1所表示。

图2-1
（2）在元件装配操控板中设置约束方法为“坐标系”，然后依次选择绘图区默认坐标系喝元件坐标系，图2-2所表示。此时程序将两个坐标系重合起来，单击元件装配操控板上按钮或单击鼠标中键，完成第一个元件装配，图2-3所表示。
坐标系重合
组装界面坐标系
元件坐标系

图2-2 图2-3
3、组装阀门
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“famen”阀门文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件，图3-1所表示。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择阀门轴线作为第一参考对象，图3-2所表示。再选择绘图区内基座上阀体中心轴作为第二参考，图3-3所表示。
参考轴2
参考轴1
在单独窗口中显示元件

图3-2 图3-3
（3）此时能够在元件装配操控板中“放置”面板中看到完成了一个约束创建，图3-4所表示。

图3-4
创建第二个约束集：在该“放置”面板中单击“新建约束”，在右区域约束类型中选择“相切”。在元件单独显示窗口中选择阀门上曲面作为第一参考，再选择绘图区内基座上平面作为第二参考对象，图3-5所表示。
参考曲面2
参考曲面1

图3-4 图3-4
4、组装弹簧
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“tanhuang”弹簧文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择弹簧FRONT基准面作为第一参考对象，再选择绘图区内基座上阀体FRONT基准面作为第二参考，此时程序自动判定约束为“对齐”，图4-1所表示，此时创建了第一个约束集。
创建第二个约束集：选择弹簧TOP基准面作为第一参考对象，再选择绘图区内基座上阀门面1作为第二参考，此时程序自动判定约束为“对齐”，图4-2所表示，创建了第二个约束集。
参考曲面1
参考曲面2
参考曲面2

参考曲面1
图4-1

图4-2

图4-3
5、组装弹簧托盘
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“tanhuang”弹簧文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择弹簧轴线作为第一参考对象。再选择绘图区内基座上阀体中心轴作为第二参考。
创建第二个约束集：选择弹簧托盘面1作为第一参考对象，再选择绘图区内基座上阀门面1作为第二参考，此时程序自动判定约束为“对齐”，偏距为54.5，图5-1所表示，创建了第二个约束集。
参考曲面1
参考曲面2

图5-1

图5-2
6、组装螺杆
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“luogan”螺杆文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择螺杆轴线作为第一参考对象，再选择绘图区内基座上阀体中心轴作为第二参考。
创建第二个约束集：在该“放置”面板中单击“新建约束”，在右区域约束类型中选择“相切”。在元件单独显示窗口中选择螺杆上曲面1作为第一参考，再选择绘图区内弹簧托盘平面作为第二参考对象，图6-1所表示。

图6-1
7、组装垫片
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“dianpain”垫片文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择垫片轴线作为第一参考对象，再选择绘图区内基座上阀体中心轴作为第二参考。
创建第二个约束集：在该“放置”面板中单击“新建约束”，在右区域约束类型中选择“相切”。在元件单独显示窗口中选择垫片上面1作为第一参考，再选择绘图区内阀体平面1作为第二参考对象，图7-1所表示

图7-1
8、组装阀盖
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“fagai”阀盖文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择阀盖轴线作为第一参考对象，再选择绘图区内基座上阀体中心轴作为第二参考。
创建第二约束集：在元件单独显示窗口中选择阀盖边缘螺孔轴线轴线作为第一参考对象，再选择绘图区内基座上阀体边缘对应螺孔中心轴作为第二参考，图8-1所表示。
参考轴线1
参考轴线2

图8-1
创建第三个约束集：选择阀盖面1作为第一参考对象，再选择绘图区内基座上阀门面1作为第二参考，此时程序自动判定约束为“对齐”，偏距为0，图8-2所表示，创建了第二个约束集。
参考平面2
参考平面1

图8-2
9、组装螺母
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“luomu”螺母文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择螺母轴线作为第一参考对象，再选择绘图区内基座上螺杆中心轴作为第二参考。单击控制面板中“移动”按钮，选择“平移”，图9-1所表示，移动至适宜位置，单击按钮或鼠标中键完成组建。图9-2所表示。

图9-1 图9-2
10、组装阀帽
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“famao”阀帽文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择阀帽轴线作为第一参考对象，再选择绘图区内基座上螺杆中心轴作为第二参考。
创建第二个约束集：选择阀帽面1作为第一参考对象，再选择绘图区内基座上阀盖面1作为第二参考，此时程序自动判定约束为“对齐”，偏距为0，图10-1所表示，创建了第二个约束集。

图10-1
11、组建螺柱和螺母
（1）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“luozhu”螺luozhu文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（2）创建第一个约束集：在元件装配操控板上约束类型中选择插入，在元件单独显示窗口中选择螺柱轴线作为第一参考对象，再选择绘图区内阀体边缘螺孔中心轴作为第二参考。
创建第二个约束集：选择螺柱面1作为第一参考对象，再选择绘图区内阀体上边缘底面面1作为第二参考，此时程序自动判定约束为“对齐”，偏距为0，创建了第二个约束集。
（3）单击“将元件添加到组件”按钮，弹出打开对话框，打开名为“luomu”螺母文件，并单击元件装配操控板上“在单独窗口中显示元件”按钮使用单独窗口显示该元件。
（4）反复（2）中第二个约束集。
（5）选择左面面板中倒数第一个和第二个，单击右键选择“组”，即把两个组成一个构件。图11-1所表示。

图11-1
（6）在模型树中选中装配好螺钉，单击右键，在快捷菜单中选择阵列命令，此时程序将弹出阵列操控板，图11-2所表示。

图11-2
（7）在阵列方法下拉框中选择方向选项，阵列数目为4，副本间距为90度，参考轴和方向图11-3所表示。

图11-3
（8）单击按钮完成阵列。组装完成后，整体为图11-4所表示。

图 11-4
