混凝土管道工程监理技术交底样本.doc

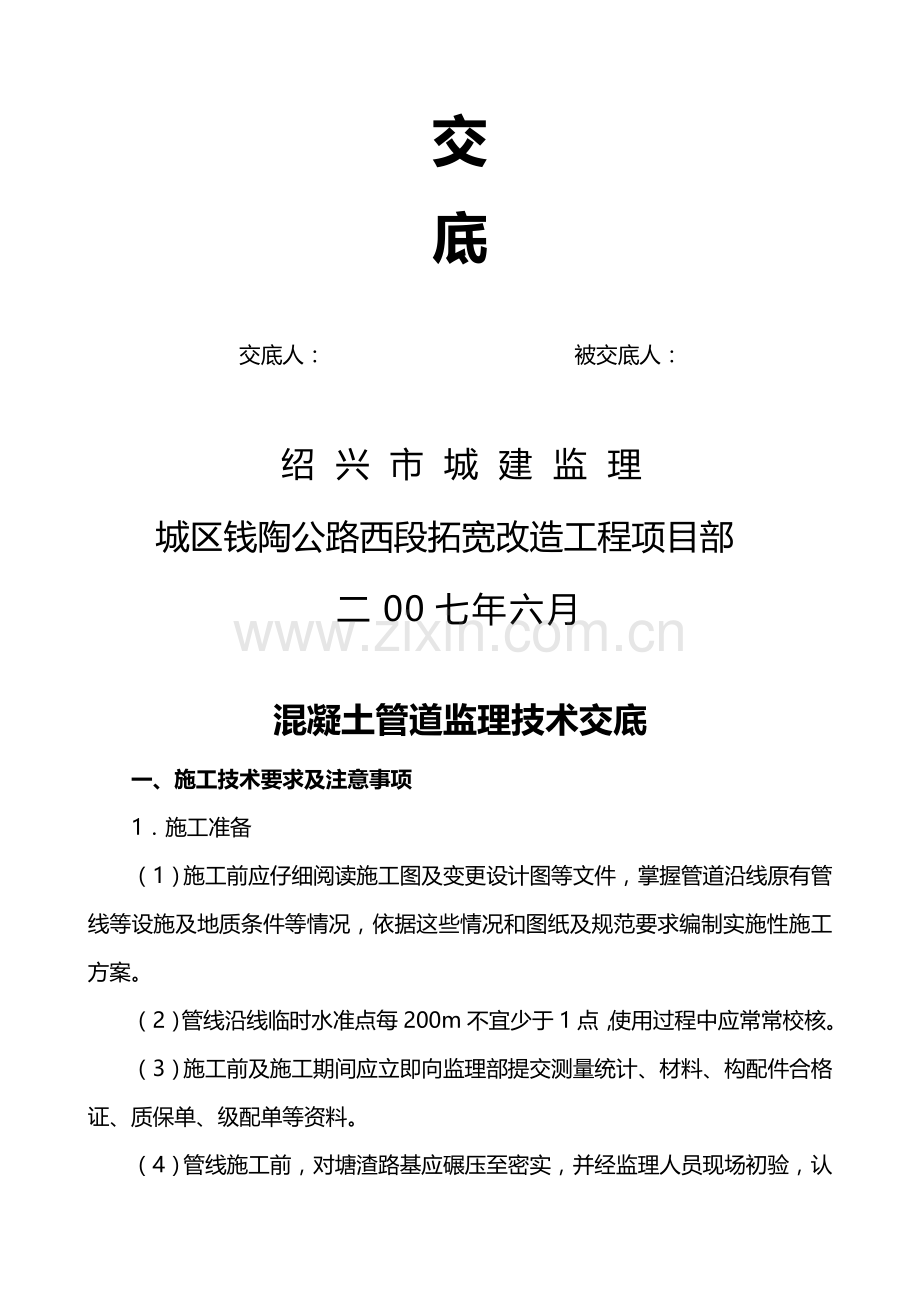

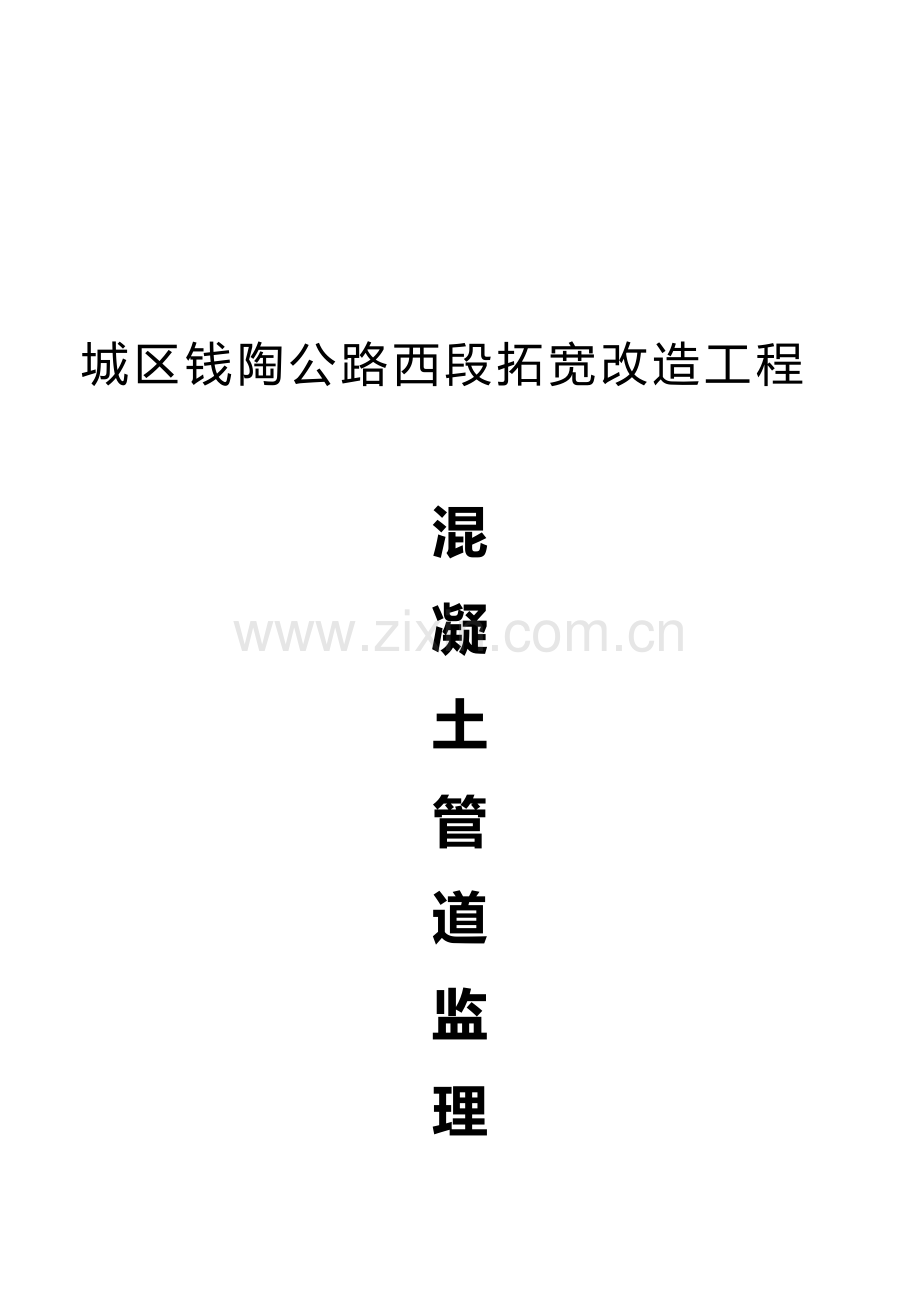

城区钱陶公路西段拓宽改造工程混凝土管道监理交底交底人： 被交底人：绍兴市城建监理城区钱陶公路西段拓宽改造工程项目部二00七年六月混凝土管道监理技术交底一、施工技术要求及注意事项1施工准备（1）施工前应仔细阅读施工图及变更设计图等文件，掌握管道沿线原有管线等设施及地质条件等情况，依据这些情况和图纸及规范要求编制实施性施工方案。（2）管线沿线临时水准点每200m不宜少于1点，使用过程中应常常校核。（3）施工前及施工期间应立即向监理部提交测量统计、材料、构配件合格证、质保单、级配单等资料。（4）管线施工前，对塘渣路基应碾压至密实，并经监理人员现场初验，认可后方可施工。（5）多种施工机械设备必需到位，施工管理及技术人员必需到位。2沟槽开挖及支护（1）沟槽开挖前应先确定支护方案，施工期间必需做好排水工作。无支护方法时，开挖面应满足施工及排水要求，沟槽边坡应稳定，以确保回填前管道侧能够连通，以利于排水。（2）机械开挖时应有专员和司机配合，预防超挖。如超挖必需用级配砂石回填。机械开挖时应比设计槽底高程高20cm以上，留下部分人工清底。下步施工如不能立即开始，槽底应预留20cm以上土层不挖，并做好排水及支护工作。（3）雨、污水管基槽支护施工按下述标准考虑：a、原地面至管内底深度小于2.5m时，无特殊不良地质情况能够不支护;b、原地面至管内底深度在（2.5m4.0m）范围，标准按5M长20a#槽钢（净距）40cm支撑，围檩、横撑4m各一道；c、原地面至管内底深度4.0m时，标准按6M长22a#槽钢（净距）20cm支撑，围檩、横撑4m各一道;（4）槽底高程许可偏差20mm，沟槽中心线一侧应比管道基础宽50cm，另一侧宽30cm以上。3预制管安装和铺设（1） 道安装前应进行外观检验，合格后方可使用。（2）管道安装应从下游向上游施工，承口朝向上游。管道暂停安装时两端应临时封堵，临时不接支线预留孔应封堵。（3）新建管道和已建管道连接时，必需先核查已建管道接口高程及平面位置后，方可开挖。若发觉显著偏差，立即上报并经设计调整后方可施工。（4）管位及高程复验合格后应立即浇管座混凝土。（5）混凝土运至现场后应堆放于铁板上，自由倾落高度不应超出2m，超出时应使用溜槽或吊筒。（6）一次性浇筑管座时，必需先从一侧浇注混凝土，当对侧混凝土和灌注一侧混凝土高度相同时，两侧再同时浇筑，并保持高度一致，浇筑时两侧必需立模。（7）混凝土拌和必需使用拌和机，浇筑时必需使用振捣设备。（8）对深度大于2.5m以上管道施工，安装时其端部可用长方形C20砼预制垫块或已封堵五孔板支垫，但严禁用砖块或石块垫塞。（9）橡胶圈使用前应逐一检验，不得有割裂、破损、气泡等缺点。套在插口上橡胶圈应平直、无扭曲。管道基础及安装许可偏差以下表：项 目许可偏差（mm）无压力管道垫 层中线每侧宽度大于设计要求高程0，-15管道基础混凝土管座平基中线每侧宽度0，+10高程0，-15厚度大于设计要求管 座肩宽+10，-5肩高20抗压强度大于设计要求蜂窝麻面面积两井间每侧1.0%土弧、砂或砂砾厚度大于设计要求支承角侧边高程大于设计要求管道安装位置15管道内底高程D100010D100015刚性接口相邻管节内底错口D10003D100054检验井（1）检验井内流槽，宜和井壁同时进行砌筑，表面采取砂浆分层压实抹光，流槽应和上下游管道底部接顺。（2）井室砌筑时，应同时安装踏步，在砌筑砂浆未达成一定强度前不得踩踏。（3）管道和检验井井壁衔接处应严密，接入井内管口断茬应用机械切割齐整，外表用砂浆抹平，和井内壁平齐。当接入管径大于300mm时，应砌砖圈子加固。（4）砌筑圆形检验井时，应随时检测直径尺寸，当四面收口时，每层收口时不应大于30mm，当偏心收口时，每层收进不应大于50mm。（5）砌筑前砖应提前1-2天浇水湿润。砌筑检验井及雨水口内壁应采取水泥砂浆勾缝，内壁抹面应分层压实，外壁应采取水泥砂浆搓缝挤压密实。井身砌筑过程中及完成后一天内不得泡水。（6）检验井周围1M宽范围内回填应采取10cm细塘渣，使用小型扎实机械分层扎实。（7）检验井基础双层钢筋网施工应严格控制，为预防上下网片紧贴，应采取钢筋支架或C20砼垫块固定上下网片间距。（8）严格控制井位、井尺寸及高程，尤其是在平曲线及交叉口转弯处尤应重视。5管道闭水试验（1）试验管段按井距及同管径、同坡度分隔，长度不宜大于1km，带井试验。（2）闭水试验前管道和检验井外观质量及井底标高应验收合格，沟槽内无积水。6沟槽回填（1）沟槽回填前应依据回填土质不一样，分别取土样做标准击实试验，各回填段及层均要有密实度试验数据。（2）槽底至管顶以上50cm范围内应对称回填，且不得含有有机物及大于5cm砖石等硬物。分段回填压实时，相邻段接茬应呈梯形。（3）对于闭水试验前土方回填问题，应由驻地监理工程师视实际情况决定，埋置深度小于2.5m（即不打桩支护）段标准上不得先行回填，遇特殊情况（如旁边有电杆、遇暴雨来临等）报驻地专业监理工程师同意后方可回填。埋设深度大于2.5m（即打桩支护）段能够先行回填，但路基塘渣不得立即回填，若闭水试验（按规范许可值0.8）不能经过，由施工方负责返工。7其它（1）污水管道土方回填后，对挖深2.5m处，回填应在晴好天气采取蛙夯、履带机械碾压，再用6-8T压路机碾压至要求要求；对挖深2.5m处，应采取堆载预压方法，整个开挖段堆土高度应在黄海标高5.5m以上，宽度大于开挖断面。堆载时间不少于30天，卸载后再按上述要求碾压至要求要求。（2）为利于路基排水，雨水管侧设砂石盲沟，具体情况另外出联络单详述，各标段按联络单实施。（3）管身质量、接口、检验井及管内底高程应关键检验控制。（4）基槽土质较差地段，安管前后应常常检验管位及高程，并应采取一定方法，确保施工过程中管道稳定。（5）检验井砌好后，井壁及井底发觉渗水，应拆除重砌。井底钢筋网不得少放。（6）为确保施工安全和质量（再次强调包含砼浇筑、钻孔桩安放钢筋笼等其它工序）管道安装要求在白天（7：00-19：00）施工，特殊情况确需夜间施工，应经总监审批后方可施工。（7）施工过程中应注意安全问题，尤其是用电、深管槽开挖施工、交通方面。二、工序质量验收1开工申请沟槽开挖施工前，施工单位项目部应向监理部送交开工申请汇报，同时附送专题施工组织设计、材料进场情况及相关质保资料，经签认后方可施工。2测量放样管道施工前项目部在自检合格基础上，向监理部送交水准点及控制桩部署图，双方现场确定，方便于监理人员核查控制。施工期间应配合工序质量验收人员，向监理部送交相关测量资料。3工序质量验收报验必需申请验收项目为管道及隶属构筑物地基和基础，管道位置和高程，管道接口，管道交叉处理，检验井，闭水试验，沟槽回填等。以上项目检验合格后应书面向监理部报验，经签认后方可进行下步施工。其它未尽事宜按招标文件、设计文件及给水排水管道工程施工及验收规范GB50268-97等相关规范实施。绍兴市城建监理 城区钱陶公路西段拓宽改造工程项目部 二00七年六月二十五日
