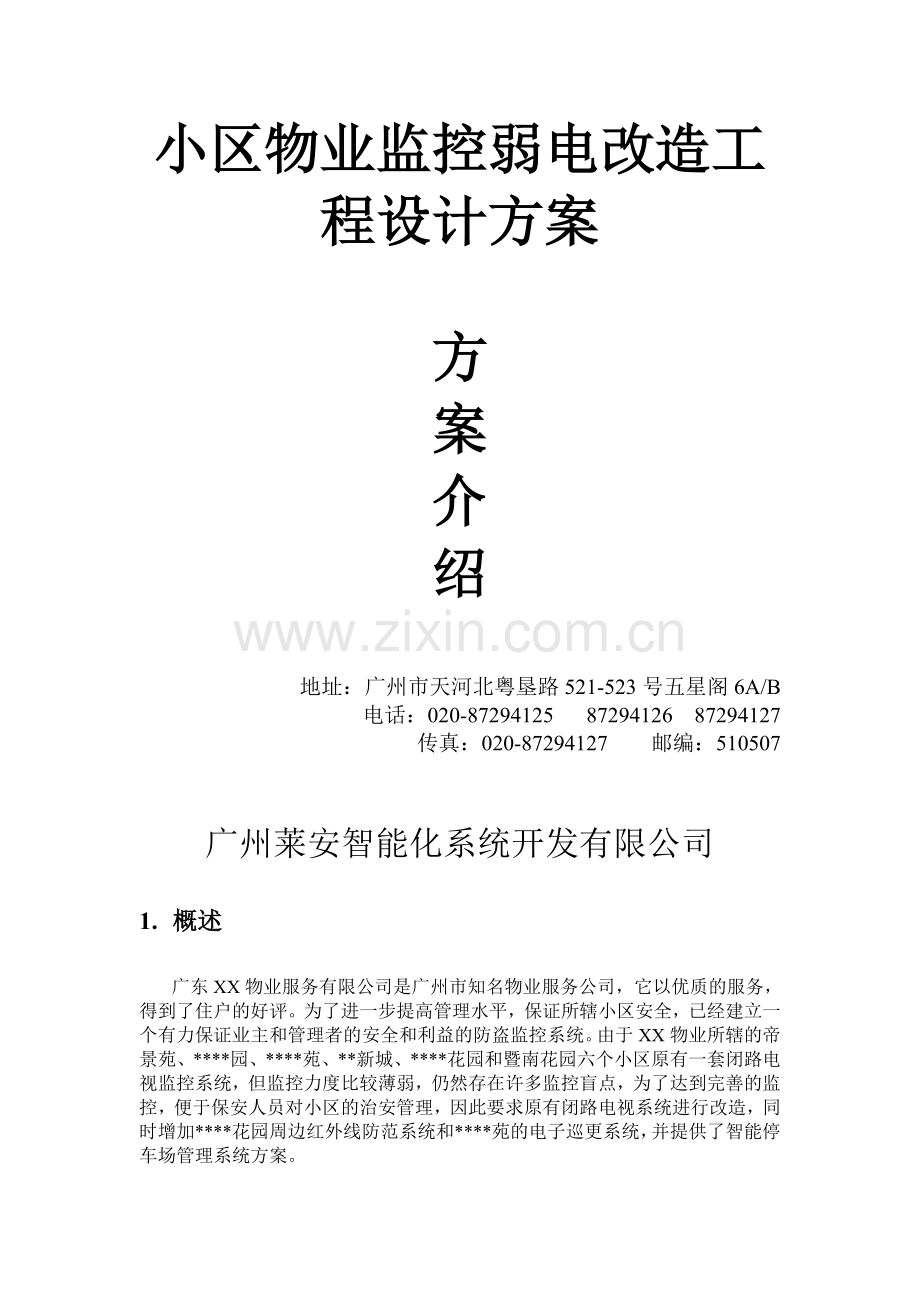

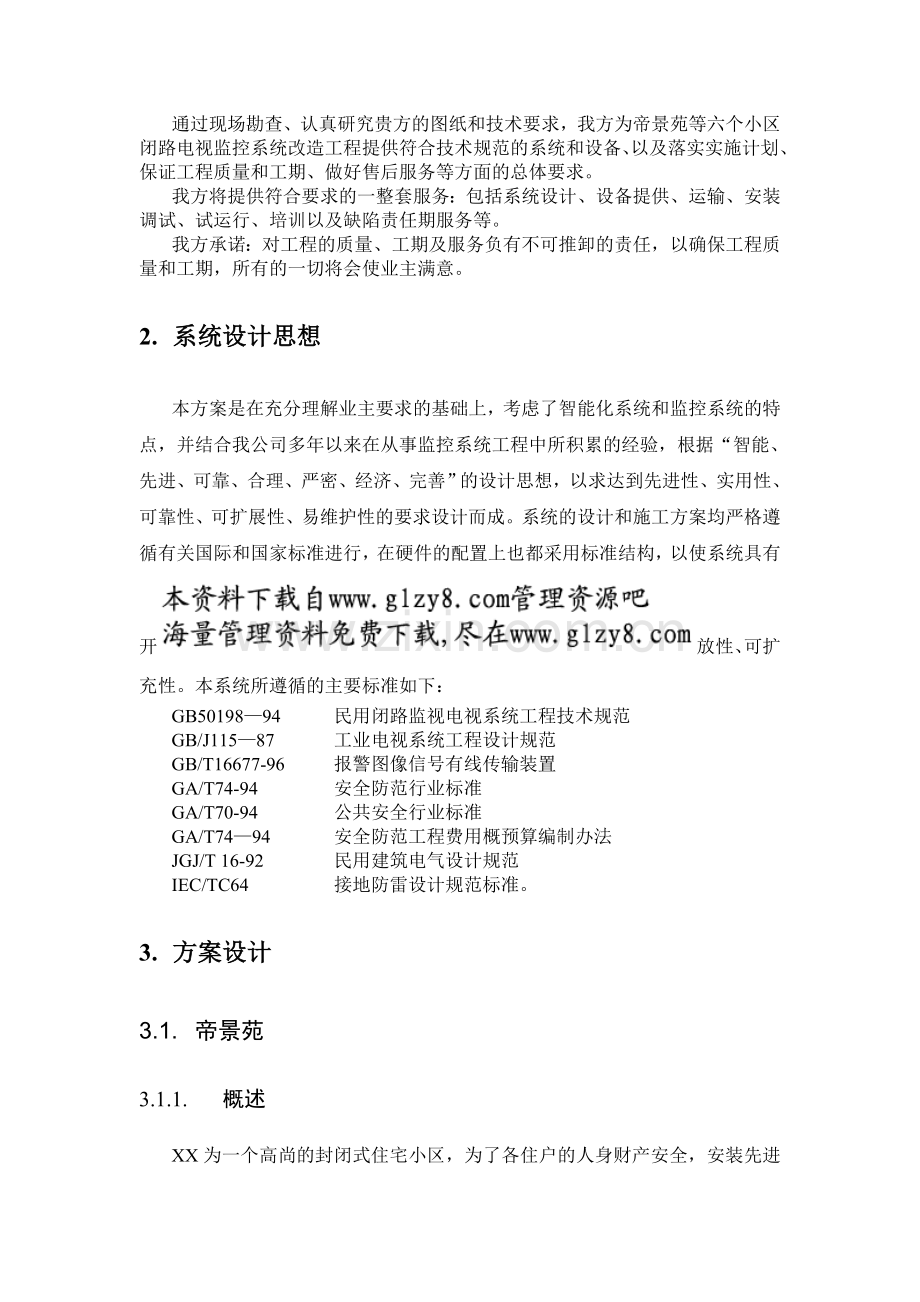

小区物业监控弱电改造工程设计方案方案介绍地址：广州市天河北粤垦路521-523号五星阁6A/B 电话：020-87294125 87294126 87294127 传真：020-87294127 邮编：510507 广州莱安智能化系统开发有限公司 1. 概述广东XX物业服务有限公司是广州市知名物业服务公司，它以优质的服务，得到了住户的好评。为了进一步提高管理水平，保证所辖小区安全，已经建立一个有力保证业主和管理者的安全和利益的防盗监控系统。由于XX物业所辖的帝景苑、****园、****苑、**新城、****花园和暨南花园六个小区原有一套闭路电视监控系统，但监控力度比较薄弱，仍然存在许多监控盲点，为了达到完善的监控，便于保安人员对小区的治安管理，因此要求原有闭路电视系统进行改造，同时增加****花园周边红外线防范系统和****苑的电子巡更系统，并提供了智能停车场管理系统方案。通过现场勘查、认真研究贵方的图纸和技术要求，我方为帝景苑等六个小区闭路电视监控系统改造工程提供符合技术规范的系统和设备、以及落实实施计划、保证工程质量和工期、做好售后服务等方面的总体要求。我方将提供符合要求的一整套服务：包括系统设计、设备提供、运输、安装调试、试运行、培训以及缺陷责任期服务等。我方承诺：对工程的质量、工期及服务负有不可推卸的责任，以确保工程质量和工期，所有的一切将会使业主满意。 2. 系统设计思想本方案是在充分理解业主要求的基础上，考虑了智能化系统和监控系统的特点，并结合我公司多年以来在从事监控系统工程中所积累的经验，根据“智能、先进、可靠、合理、严密、经济、完善”的设计思想，以求达到先进性、实用性、可靠性、可扩展性、易维护性的要求设计而成。系统的设计和施工方案均严格遵循有关国际和国家标准进行，在硬件的配置上也都采用标准结构，以使系统具有开放性、可扩充性。本系统所遵循的主要标准如下： GB50198—94 民用闭路监视电视系统工程技术规范 GB/J115—87 工业电视系统工程设计规范 GB/T16677-96 报警图像信号有线传输装置 GA/T74-94 安全防范行业标准 GA/T70-94 公共安全行业标准 GA/T74—94 安全防范工程费用概预算编制办法 JGJ/T 16-92 民用建筑电气设计规范 IEC/TC64 接地防雷设计规范标准。 3. 方案设计 3.1. 帝景苑 3.1.1. 概述 XX为一个高尚的封闭式住宅小区，为了各住户的人身财产安全，安装先进的安全防范系统是必要的，本改造方案主要针对停车场的每一个车位进行图像监控，同时对小区周边进行防范，但由于小区绿化较好，加装红外线防越系统比较容易引起误报警，所以决定采用摄像机进行监控。整个图像监控系统原理图如附图TG-KJJK-01所示。智能型的小区防盗闭路监控系统基本由三个部分组成： n 图像信息采集系统 n 图像及数据传输系统 n 监控中心图像处理系统 3.1.2. 图像信息采集系统根据XX闭路电视监控系统的具体要求和实地勘察，从经济实用性考虑，摄像机选用低照度摄像机34部，分别安装在地下车库和小区周边，具体布置介绍如下： 1．小区负一层地下停车场拥有较多的停车位，为了方便车辆管理和保安的巡逻，安装了15套带云台低照度黑白摄像机，实现对所有车位的监控，为了能够对较暗的地方进行清晰的监控，安装了一套灯光补偿系统，具体安装位置见附图1所示； 2．小区负二层地下停车场同负一层结构基本相同，同样拥有较多的停车位，为了方便车辆管理和保安的巡逻，也安装了15套带云台低照度黑白摄像机，实现对所有车位的监控，为了能够对较暗的地方进行清晰的监控，安装了一套灯光补偿系统； 3．小区东边围栏可以翻越，是一个较大的保安隐患，同时由于周边种植了较多树木，采用红外线防越系统容易引起误报警，不方便监控和管理，所以采用了两台固定安装的对摄方式的低照度黑白摄像机，安装在东边围栏的中间位置，但两台摄像机要有一定交错，防止监控盲区； 4．在C栋二楼飘台西北角安装一个快速球，主要监控大门口及周边位置，采用电动变较镜头，可以控制焦距，方便选取监控范围； 5．在C栋西南角外，围墙角架设一立柱，在其上安装一个快速球，监控西边和南边围墙，同时监控二楼飘台，防止盗贼越墙或通过二楼飘台行窃。 3.1.3. 图像及数据传输系统把图像采集系统获得的图像信息送到监控中心，又可以把监控中心的控制指令下传下去，实现系统的控制和联动功能，可通过以下的传输方式实现：综合我方施工经验，该工程图像信号的传输是通过传统的75欧姆专用视频同轴电缆来实现；云台和快速球的控制信号通过屏蔽双绞线传输，在通过解码器解码，控制云台和摄像机镜头的动作。系统外场即周边摄像机视频信号传输电缆与控制信号传输电缆都通过另布管道连接道地下负一层，在负一层通过原有的线槽敷设，停车场内所有线缆利用PVC线槽分到各点，总线槽利用原有空余线槽，所有线缆都通过弱电线井到一路监控室。由于该工程为改造工程，停车场内、小区路面等布线管道已经掩埋好，没有或很少为本系统提供现成的管道，因此本工程的传输系统是一个施工的难点，同时地下停车场摄像机较多，位置分散，施工难度也较大。 3.1.4. 监控中心图像、数据处理系统这是整个监控系统体系的核心部分，对采集的图像信息进行处理，对图像进行实时录像，便于监控人员对紧急事情的处理，同时提供一些辅助功能接口，如时钟控制、灯光控制等。本改造工程由于监控点较多，XX原有监控中心的监控机柜设备已经布满，不能满足改造后监控的需要，因此需增加一套屏幕墙。本方案考虑XX有二期在建，整个控制系统采用了先进的控制矩阵系统与留有大量剩余接口的十六画面分割器，使整个系统具有可扩展性、先进性、可维护性与灵活性。可扩展性：系统采用的监控矩阵输入为64路、输出现为4路，通过增加输出板可增加输出。由于该系统现有摄像机信号远小于系统提供的接口，矩阵控制系统为以后系统扩展提供大量的备用接口，另外、系统采用了三台十六画面分割器，留有一定的接口，也为以后系统扩展提供必要的备用接口。先进性：系统采用监控矩阵，它既音频、视频、云台控制和报警于一体，使整个系统高度的集成化、网络化，代表了监控系统的发展趋势；画面分割器采用全双工画面处理器，其视频采用相位差分检测专利技术，可以得到最接近实时、质量最好的的实况显示及磁带回放；可维护性：由于系统采用矩阵控制系统，云台控制采用数字控制方式，大大减少了云台镜头控制电缆，对于小区监控大大减少了系统的维护量，由于矩阵控制系统性能可靠，较使用多个云台控制器的情况下系统更易维护；灵活性：由于监控矩阵具有编程控制功能，系统的显示与控制都可以通过编程进行设置。 3.1.4.1 显示系统本改造方案采用3台21〞黑白监视器和3台14〞黑白监视器进行图像显示。3台21〞黑白监视器接收3台16画面分割器输出的图像，显示16画面分割的34个摄像机的图像信号；3台14〞黑白监视器与视频矩阵切换监控主机相连，可以通过主控键盘选择切换或分组自动切换所有的摄像机图像，本显示系统就可以在比较经济的条件下，同时显示所有图像和实现图像的放大显示，使得图像在时间和空间得到互补。以上所有图像均有中文字符叠加，使得监控人员能够对监控的图像一目了然，同时也方便录像回放时图像的确定。 3.1.4.2 控制系统本改造方案共安装34支摄像机，除了东边围栏的两支摄像机为固定安装外，其余32支摄像机均采用云台或快速球进行大方位的监控，本系统采用64入4出视频矩阵切换监控主机对所有32套云台、球、镜头进行控制，可控制上下左右运动，镜头焦距等动作。由于本方案选用视频矩阵切换监控主机，对3台14〞黑白监视器显示的控制就更加灵活，可手动切换任一路摄像机图像到任一台监视器显示，可选择摄像机图像在某台监视器上自动切换显示等。同时本方案的视频矩阵切换监控主机选用的是模块化的64路输入、4路输出主机，输入和输出通道均可通过添加模块实现扩展，这样就可以在投资最少的条件下进行系统监控点的扩容，方便今后监控系统扩展的需要。 3.1.4.3 录像系统本改造方案选用3台长延时录像机对所有图像进行24时小时不间断录像。长延时录像机连接到16画面双工分割器的录像输入、输出接口，可同时监控和录像，方便稽查。 3.2. ****花园 3.2.1. 概述 ****花园已经建成3期，面积较大，其保安工作就格外繁重及重要，因此需要有一个先进、精密、可靠的防盗监控系统来统一管理。本次改造工程主要对楼顶天台进行监视，防止窃贼从天台走动，并对大门口、停车场、拐角处等重要位置安装云台摄像机，进行大方位的扫摄，提高监控力度，加强小区的安全性。整个图像监控系统原理图如附图TG-KJJK-02所示，红外线周边防范系统原理图如附图TG-KJHF-01所示。 3.2.2. 闭路电视监控系统改造后的小区防盗闭路监控系统基本由三个部分组成： n 图像信息采集系统 n 图像及数据传输系统 n 监控中心图像、数据处理系统 3.2.2.1 图像信息采集系统根据****花园闭路电视监控系统的具体要求和实地勘察，从经济实用性考虑，摄像机选用低照度摄像机10部，另有5部为搬迁和加云台。具体改造位置如下： 1．系统没有对小区的广场与大门监视，为保证该地区安全，同时不影响广场的美观，在小区八骏广场东南角增加一台全球形摄像机，内含云台与变焦镜头； 2．原骏翔轩与骏逸轩之间、骏朗轩A3、 A4座之间各有一台固定摄像机，以监视一、三期临时停车场，为进一步加强对该地区监视，将原固定摄像机加装云台，并移到合适的位置。 3．由于整个小区在设计时，为满足小区消防要求，小区内相连的几座楼顶是相通的，为加强防范，防止不法人员通过天台到相邻座作案，在小区内的骏翔轩A座楼顶、骏宇轩B1楼顶、骏翔轩H座楼顶、骏翔轩G座楼顶、骏豪轩F座楼顶、骏愉轩E座楼顶、骏雅轩B1楼顶、骏茵轩A1座楼顶各安装一个监控点，以监控周边各座的天面。为防止被业主投诉，各点选用全球形摄像机，内含云台与变焦镜头； 4．对原来二期收费岗、东门岗、西门岗及骏雅轩A5座前的原固定摄像机加装云台，并移到合适的位置。 3.2.2.2 图像及数据传输系统把图像采集系统获得的图像信息送到监控中心，又可以把监控中心的控制指令下传下去，实现系统的控制和联动功能，可通过以下的传输方式实现：由于该系统摄像机分布较散，摄像机至监控室距离较长，综合我方施工经验，该工程图像信号的传输是通过传统的优质75欧姆专用视频同轴电缆来实现；云台和快速球的控制信号通过屏蔽双绞线传输，在通过解码器解码，控制云台和摄像机镜头的动作。天台摄像机与云台控制信号线通过各幢楼的弱电线井到一层后，经小区内弱电管道传到监控室，对于没有空余的情况下，重新敷设管道；周边与广场摄像机与云台控制信号线在监控点引管道到最近的弱电线井内，与小区内的弱电系统共路由。由于该工程为改造工程，小区路面等布线管道已经掩埋好，很少为本系统提供现成的管道，因此本工程的传输系统是一个施工的难点。 3.2.2.3 监控中心图像、数据处理系统这是整个监控系统体系的核心部分，对采集的图像信息进行处理，对图像进行实时录像，便于监控人员对紧急事情的处理，同时提供一些辅助功能接口，如时钟控制、灯光控制等。本改造工程由于监控点较多，****花园原有监控中心的监控机柜设备已经布满，不能满足改造后监控的需要，因此需增加一套屏幕墙。本系统采用一台十六画面分割器配合多功能控制键盘实现图像的分割显示录像与切换显示功能，整个系统结构紧凑，同时由于多功能控制键盘具有以下特点： l 既可以控制矩阵又可以控制画面分割器，为以后系统扩展使用矩阵系统节约成本； l 通过增加控制码转换器与控制信号分配放大器、可控制64个十六画面分割器，使系统与后期工程的监控系统连成一个整体系统提供可能； l 多功能控制键盘上带有可变速控制摇杆，使监控操作工作变得方便与简单； l 多功能键盘的编程功能，使系统的灵活性大大增加。 3.2.2.3.1 显示系统本改造方案采用1台21〞黑白监视器和1台14〞黑白监视器进行图像显示。21〞黑白监视器与14〞黑白监视器接收16画面分割器输出的图像，21〞黑白监视器显示16画面分割的16个摄像机的图像信号；14〞黑白监视器放大显示单画面图像，多功能控键盘与其配件可对十六画面分割器进行控制，选择切换或分组自动切换所有的摄像机图像，本显示系统就可以在比较经济的条件下，同时显示所有图像和实现图像的放大显示，使得图像在时间和空间得到互补。以上所有图像均有字符叠加，使得监控人员能够对监控的图像一目了然，同时也方便录像回放时图像的确定。 3.2.2.3.2 控制系统本改造方案共安装或改造16支摄像机，16支摄像机均采用云台或快速球进行大方位的监控，本系统采用十六画面分割器与多功能控制器及相关配件对所有16套云台、球、镜头进行控制，可控制上下左右运动，镜头焦距等动作。由于本方案选用十六画面分割器通过选用主键盘解码器可升级为矩阵系统，最多将64个十六画面分割器相连，这样就可以在投资最少的条件下进行系统监控点的扩容，方便今后监控系统扩展的需要。 3.2.2.3.3 录像系统本改造方案选用1台长延时录像机对所有图像进行24时小时不间断录像。长延时录像机连接到16画面双工分割器的录像输入、输出接口，可同时监控和录像，方便稽查。 3.2.3. ****花园红外周界防范系统 3.2.3.1 红外周界防范系统概述和系统构成 ****花园周界，除大门口外，四周都有围墙，根据业主的意愿和****花园的实际情况，设计选用红外周界防范系统(又称电子围墙)。红外周界防范系统是采用高科技设计的一套先进、可靠、实用的防盗报警系统，是安全技术防范系统的重要组成部分之一。 ****花园红外周界防范系统设计的目的是预防不法之徒的侵入，减少和防止不法之徒对小区居民生命财产的损害；并能对不遵守文明小区管理制度越墙而入的少数人，及时发现，进行批评教育和处理；使小区建设并营造成为真正安全、舒适、文明的小区。另一方面，能大大减少巡逻次数，精减保安人员，节省开支，回报业主。红外周界防范系统主要由以下三部分组成： A、主动红外（对射）探测器 B、传输线路 C、盗报警主机及配套设备 3.2.3.2 系统原理和主要功能红外周界防范系统的工作原理是应用红外探测技术，通过在小区周界（围墙或非围墙）合适处安装对射式主动红外探测器，发射端在通电后，能发出直线红外光束；在有效距离内，接收端能采集到足够能量的红外光信号，经接收探测器进行光—电变换后成为电信号。在设防后，若无人闯入，探测器以一种预设的电信号作为正常状态信号送至报警主机，经报警主机识别确认为正常情况，不会发出报警。当有人闯入时，红外线被遮挡，探测器将以另一种变化了的电信号作为非法闯入信号送至报警主机，经报警主机识别确认有警情发生，就立即发出防盗报警。报警灯闪烁，警号鸣响。监控中心值班人员马上能通过报警指示灯，确认发生地段，通知保安人员赶赴事发地段，查明情况，处理非法闯入事件。在报警的同时，报警主机还可以按预设的程序，把报警信号上送到上级部门或公安报警中心。还可以通过电讯，把报警信号传送到指定电话或手机、BP机。从而形成了一道无形的电子围墙，不需人员随时巡逻，就能达到安全防盗。此外，可以与闭路电视监控复合使用，形成严密的防范线。系统主要功能：报警快速、及时抗干扰、误报少无人看守，能减少保安工作量可进行撤、布防报警可以无、有线方式上传可独立使用，可联网；使用、维护方便 3.2.3.3 系统主要设备配置 A、红外探测器根据****花园围墙的实际情况，主动红外探测器选用日本ALEPH室外四光束探测器，其中南面墙安装ABH-250型2对、ABH-150型1；北面墙安装ABH-250型2对、ABH-100型1对；西面墙安装ABH-150型1对，东面墙安装ABH-250型1对。探头支架16付。 B、防盗报警主机系统选用新西兰产“精华”V4防盗报警主机1台（8防区，可扩展），LED键盘1个、专用电源1套。另警号一个，警灯一个。 C、传输线缆传输线缆：电源线选用RVV2*1.0铜芯软线、报警信号线选用RVV2*0.75铜芯软线。 D、系统设备配置表序号名称型号单位数量备注 1 主动红外探测器 ABH-100 对 1 日本 2 主动红外探测器 ABH-150 对 2 日本 3 主动红外探测器 ABH-250 对 5 日本 4 探头专用电源个 16 国产 5 探头支架自制个 16 自制 6 报警主机 V4 台 1 新西兰 7 控制键盘 LED 个 1 新西兰 8 系统备用电源套 1 日本 9 防水接线箱个 16 国产 10 警号 S626 个 1 国产 11 闪光报警灯个 1 国产 12 电源线 RVV2*1.5 米 4000 国产 13 信号线 RVV2*1.0 米 4000 国产 3.3. ****园 3.3.1. 概述本次改造工程主要对高层A、B两单元六层的走火通道出入口处增加4只固定摄像机，同时移动六层天台上原系统安装位置不合理的摄像机，在提高监控力度，加强小区的安全性的同时，保证业主的隐私不被侵犯。整个图像监控系统原理图如附图TG-KJJK-03所示。改造闭路监控系统基本由三个部分组成： n 图像信息采集系统 n 图像及数据传输系统 n 监控中心图像处理系统 3.3.2. 图像信息采集系统根据****园闭路电视监控系统的具体要求和实地勘察，从经济实用性考虑，摄像机选用低照度摄像机4部，另有1部为搬迁。具体改造位置如下： 5．高层A、B两单元六层的走火通道出入口与高层住宅区相通，原系统在该处未设监视，此次改造将在该处增加四套摄像机； 6．迁移六楼北面平台监控探头的安装位置，使之不正对住户房间。 3.3.3. 图像传输系统把图像采集系统获得的图像信息送到监控中心，又可以把监控中心的控制指令下传下去，实现系统的控制和联动功能，可通过以下的传输方式实现：综合我方施工经验，该工程图像信号的传输是通过传统的75专用视频同轴电缆来实现；所有摄像机视频信号自五楼通过弱电线间敷设到一楼天花，在一楼自天花顶引到监控室。 3.3.4. 监控中心图像处理系统这是整个监控系统体系的核心部分，对采集的图像信息进行处理，对图像进行实时录像，便于监控人员对紧急事情的处理。本改造工程由于新增监控点，****园原有监控中心的监控机柜设备已经布满，不能满足改造后监控的需要，因此需增加一套监控柜。虽然改造系统只有增加四只摄像机，为保证以后系统的扩容，本系统画面分割器采用9画面分割器。 3.3.4.1 显示系统本改造方案采用1台21〞黑白监视器和1台14〞黑白监视器进行图像显示。21〞黑白监视器与14〞黑白监视器接收16画面分割器输出的图像，21〞黑白监视器显示9画面分割的4个摄像机的图像信号；14〞黑白监视器放大显示单画面图像，通过设置9画面处理器，可以切换每一幅图像在14〞黑白监视器放大显示，以上所有图像均有字符叠加，使得监控人员能够对监控的图像一目了然，同时也方便录像回放时图像的确定。 3.3.4.2 录像系统本改造方案选用1台长延时录像机对所有图像进行24时小时不间断录像。长延时录像机连接到9画面双工分割器的录像输入、输出接口，可同时监控和录像，方便稽查。 3.4. ****苑 3.4.1. 概述 ****苑为一个高尚的封闭式住宅小区，为了各住户的人身财产安全，安装先进的安全防范系统是必要的，本改造方案主要增加了若干摄像机，对原有的一些监控盲点进行图像监控，同时提供了电子巡更系统。整个图像监控系统原理图如附图TG-KJJK-04所示，电子巡更系统原理图如图TG-KJXG-01所示。 3.4.2. 闭路电视监控系统改造后的小区防盗闭路监控系统基本由三个部分组成： n 图像信息采集系统 n 图像及数据传输系统 n 监控中心图像处理系统 3.4.2.1 图像信息采集系统根据****苑闭路电视监控系统的具体要求和实地勘察，从经济实用性考虑，增加低照度摄像机18支，分别安装在地下车库和小区周边，绿意居东南角原有2支摄像机和翠林居C东北角原有1支摄像机，只需增加云台系统即可，具体布置介绍如下表所示：序号安装位置监控范围摄像机类型数量安装方式 1 棋趣D正门靠西边墙路面和广场球形摄像机 1 全套 2 网球场南边会所后面墙网球场和围墙室外云台摄像机 1 全套 3 绿意居东南角路面和围墙室外云台摄像机 1 增加云台 4 逸致居 A东北角路面和围墙室外云台摄像机 1 增加云台 5 画意居C 书A、棋A路面球形摄像机 1 全套 6 琴韵居A 棋D、琴D路面球形摄像机 1 全套 7 绿意A后边“T”型路口 T型路口和围墙球形摄像机 1 全套 8 会所大门外会所大门和路面球形摄像机 1 全套 9 翠林居C东北角路面和围墙室外云台摄像机 1 增加云台 10 西大门南门大门进出车辆球形摄像机 1 全套 11 地下车库出入口车库车辆进出固定式摄像机 2 全套 12 地下车库重点位置车库所有停车位室内云台 9 全套摄像机数量 21 　增加摄像机数量18支，改造摄像机3支，逸致居 A借用绿意居摄像机1支 3.4.2.2 图像及数据传输系统把图像采集系统获得的图像信息送到监控中心，又可以把监控中心的控制指令下传下去，实现系统的控制和联动功能，可通过以下的传输方式实现：综合我方施工经验，该工程图像信号的传输是通过传统的75专用视频同轴电缆来实现；云台和快速球的控制信号通过屏蔽双绞线传输，在通过解码器解码，控制云台和摄像机镜头的动作。由于该工程为改造工程，停车场内、小区路面等布线管道已经掩埋好，没有或很少为本系统提供现成的管道，因此本工程的传输系统是一个施工的难点，同时地下停车场摄像机较多，位置分散，施工难度也较大。 3.4.2.3 监控中心图像、数据处理系统这是整个监控系统体系的核心部分，对采集的图像信息进行处理，对图像进行实时录像，便于监控人员对紧急事情的处理，同时提供一些辅助功能接口，如时钟控制、灯光控制等。本改造工程由于监控点较多，****苑原有监控中心的监控机柜设备已经布满，不能满足改造后监控的需要，因此需增加一套屏幕墙。本系统采用了矩阵控制系统与画面分割器相结合，整个系统与XX一样具有先进性、可扩展性、易维护性与易操作性。 3.4.2.3.1 显示系统本改造方案采用2台21〞黑白监视器和2台14〞黑白监视器进行图像显示。2台21〞黑白监视器接收2台16画面分割器输出的图像，显示16画面分割的21个摄像机的图像信号；2台14〞黑白监视器与视频矩阵切换监控主机相连，可以通过主控键盘选择切换或分组自动切换所有的摄像机图像，本显示系统就可以在比较经济的条件下，同时显示所有图像和实现图像的放大显示，使得图像在时间和空间得到互补。以上所有图像均有中文字符叠加，使得监控人员能够对监控的图像一目了然，同时也方便录像回放时图像的确定。 3.4.2.3.2 控制系统本改造方案共安装21支摄像机，除了地下车库出入口的两支摄像机为固定安装外，其余19支摄像机均采用云台或快速球进行大方位的监控，本系统采用32入8出视频矩阵切换监控主机对所有19套云台、球、镜头进行控制，可控制上下左右运动，镜头焦距等动作。由于本方案选用视频矩阵切换监控主机，对2台14〞黑白监视器显示的控制就更加灵活，可手动切换任一路摄像机图像到任一台监视器显示，可选择摄像机图像在某台监视器上自动切换显示等。同时本方案的视频矩阵切换监控主机选用的是32路输入、8路输出主机，输入和输出通道均有冗余，可以直接增加摄像机系统而不需增加控制设备就可实现扩展，这样就可以在投资最少的条件下进行系统监控点的扩容，方便今后监控系统扩展的需要。 3.4.2.3.3 录像系统本改造方案选用2台长延时录像机对所有图像进行24时小时不间断录像。长延时录像机连接到16画面双工分割器的录像输入、输出接口，可同时监控和录像，方便稽查。 3.4.3. 电子巡更子系统 3.4.3.1 非接触式IC卡一卡通概述随着二十一世纪的到来，人们逐步跨入了信息时代，大厦、楼宇的智能化建设方兴未艾，传统的钢筋水泥建筑被赋予聪慧之神经，借助各种智能系统，人们稳居帐中便可驰骋在信息高速公路上，决胜于千万里之外。 IC卡一卡通技术正广泛应用于社会的各个领域，在智能化建筑领域也不例外。该技术以智能化系统集成的应用，不但可以实现一卡通系统内部各分系统之间的信息交换、共享和统一管理，而且可以实现一卡通系统与建筑物各子系统之间的信息交换，统一管理和联动控制。目前已经覆盖了人员身份识别、员工考勤、电子门禁、出入口控制、电梯控制、车辆进出管理、员工内部消费管理、人事档案、图书资料卡和保健卡管理、电话收费管理、会议电子签到与表决和保安巡更管理等等。由此可见，一张小小卡片，已经渗透到了企业管理和物业管理的各个环节，使得各项管理工作更加高效、科学，为人们日常的工作和生活带来便捷和安全。 IC卡分为接触式和非接触式（Contactless Card）,接触式卡片存在着操作慢、环境适应性差、可靠性欠佳等问题，这此先天不足限制了它们在一些重要领域应用。九十年代中期出现的非接触式IC卡，以其独有的无接触过卡方式、独有的恶劣环境适应能力、优良的电气和机械特性、极高的安全性，受各界用户的青睐，而且将逐渐取代现有的接触式IC卡，成为应用最为广泛的主流卡。 3.4.3.2 工程系统概况 ****苑是一个有34个楼栋的高尚住宅小区，居住人口多，占地面积大，且位于繁华地段，小区外界线有较长的围墙外侧是民房出租屋，人员复杂，治安环境差。业主拟建电子巡更子系统，是加强对保安巡逻人员工作的管理，确保小区居民生命财产的重要举措。 3.4.3.3 非接触式IC卡巡更子系统设计方案巡更系统设计的主要目的是为实现巡逻人员的签到管理，减少和防止失职行为的发生，增强保安防范措施。非接触式IC卡巡更子系统是非接触式IC卡一卡通的应用之一，本方案选用在线式非接触式IC卡巡更子系统，设巡更点68个（每个楼的楼堂和顶层各1个点）和巡更系统管理中心一个。系统采用符合国际国内标准的非接触式IC卡巡更产品。系统具有选进性、可靠性、实用性。系统构成主要由六个基本部分组成：非接触式IC卡读卡器控制器网络扩展器管理机（电脑）巡更系统管理软件 3.4.3.4 系统工作原理及主要功能系统采用IC卡作为巡更牌，IC卡读卡器作为巡更点，巡更员携巡更牌，按预先排好的巡更班次、时间间隔、线路走向到各点巡视。巡更点读取有关信息，实时上传至管理中心电脑。电脑可安装电子地图软件，实时显示巡更员的巡视过程，并提供相关数据分析，存档。可联网、实时信息反馈。小区管理中心在联网后，可直接查询保安巡更情况，有效地加强对小区治安工作的管理。系统主要功能： ①巡更设定设定合理巡更点、巡更班次、时间间隔、线路走向、有效管理巡更员巡视活动。 ②数据采集巡更员按规定的巡更点进行巡视，便可记录巡更员到达时间、地点及相关信息，并将有效信息保存在中心数据库中。 ③统计、查询将数据库中的数据进行统计、生成报表，以供查询、打印，并对发生失盗的失职行为进行分析处理。 3.4.3.5 系统配置巡更系统每个楼的楼堂和顶层各配1个读卡器，配1个控制器（即一个控制器控制两个读卡器），在每个控制器处安装一个专用电源；系统共配三个网络扩展器，管理中心配工作站电脑一台、打印机一台、中心用UPS电源暂不配（尚不清原来是否已有）。保安巡更人员使用的IC卡待业主确定后再定数量。线缆保护管、槽待与业主核实小区原有管、槽的路由后再定。系统配置表：序号名称型号单位数量备注 1 读卡器 PK-R310/W26 只 68 配EM卡 2 控制器 PK-C380 套 34 3 专用电源配套用套 34 4 扩展器 PK-98 套 2 5 电脑台 1 6 打印机台 1 7 巡更管理软件 PK-PTV7.0 套 1 8 电源线 RVV2*1.0 米 18000 9 数据线 UTP-5 米 20000 10 UPS电源 500W 台 1 不直接配 3.5. **新城 3.5.1. 概述 **新城为一大型小区，小区各项配套设施齐全，为大多数白领阶层的理想家园，为了各住户的人身财产安全，安装先进的安全防范系统是必要的，本改造方案主要针对五、六期停车场的每一个车位、小区主要交通要道及周边进行图像监控，整个图像监控系统如附图TG-KJJK-05所示。智能型的小区防盗闭路监控系统基本由三个部分组成： n 图像信息采集系统 n 图像及数据传输系统 n 监控中心图像处理系统 3.5.2. 图像信息采集系统根据**新城闭路电视监控系统的具体要求和实地勘察，从经济实用性考虑，摄像机选用低照度摄像机28部，分别安装在地下车库和小区周边，另有六只摄像枪虚加云台与变焦镜头，具体摄像机改造如下表所示：序号安装位置监控范围设备要求数量备注 1 五期负一层地下车库停车场带万向云台固定焦距摄像机 8台 2 五期负一层地下车库出入口停车场固定摄像机 4台 3 六期二区负二层地下车库停车场带万向云台固定焦距摄像机 4台 4 六期二区负一层地下车库停车场带万向云台固定焦距摄像机 4台 5 六期三区负一层地下车库停车场带万向云台固定焦距摄像机 4台 6 六期三区负二层地下车库停车场带万向云台固定焦距摄像机 3台 7 小学门前十字路口带万向云台变焦距摄像机 1台 8 荷景园C座大门口大门出入带万向云台变焦距摄像机 1台移动位置 9 西门围墙铁路旁相关路段 1台移动位置 10 逸晖居后围墙围墙带万向云台变焦距摄像机 1台移动位置 11 福门阁前岗亭岗亭前出入全球形变焦距摄像机 1台移动位置 12 怡景台围墙内相关地段 1台移动位置 13 怡华台C座门口门前路面 1台移动位置共计增加28台摄像机，移动两台摄像机，另外在原摄像机上加装三套带万向云台变焦距镜头，一套全球形摄像机 3.5.3. 图像及数据传输系统把图像采集系统获得的图像信息送到监控中心，又可以把监控中心的控制指令下传下去，实现系统的控制和联动功能，可通过以下的传输方式实现：综合我方施工经验，该工程图像信号的传输是通过传统的75专用视频同轴电缆来实现；云台和快速球的控制信号通过屏蔽双绞线传输，在通过解码器解码，控制云台和摄像机镜头的动作。由于该工程为改造工程，停车场内、小区路面等布线管道已经掩埋好，没有或很少为本系统提供现成的管道，因此本工程的传输系统是一个施工的难点，同时地下停车场摄像机较多，位置分散，施工难度也较大，在施工阶段可能对小区造成不便，请给予支持。 3.5.4. 监控中心图像、数据处理系统这是整个监控系统体系的核心部分，对采集的图像信息进行处理，对图像进行实时录像，便于监控人员对紧急事情的处理，同时提供一些辅助功能接口，如时钟控制、灯光控制等。本改造工程由于监控点较多，**新城原有监控中心的监控机柜设备已经布满，不能满足改造后监控的需要，因此需增加一套屏幕墙。本系统采用了矩阵控制系统与画面分割器相结合，整个系统与XX一样具有先进性、可扩展性、易维护性与易操作性。 3.5.4.1 显示系统本改造方案采用3台21〞黑白监视器和3台14〞黑白监视器进行图像显示。3台21〞黑白监视器接收3台16画面分割器输出的图像，显示16画面分割的34个摄像机的图像信号；3台14〞黑白监视器与视频矩阵切换监控主机相连，可以通过主控键盘选择切换或分组自动切换所有的摄像机图像，本显示系统就可以在比较经济的条件下，同时显示所有图像和实现图像的放大显示，使得图像在时间和空间得到互补。以上所有图像均有中文字符叠加，使得监控人员能够对监控的图像一目了然，同时也方便录像回放时图像的确定。 3.5.4.2 控制系统本改造方案共安装34支摄像机，除了三支摄像机为固定安装外，其余32支摄像机均采用云台或快速球进行大方位的监控，本系统采用64入4出视频矩阵切换监控主机对所有31套云台、球、镜头进行控制，可控制上下左右运动，镜头焦距等动作。由于本方案选用视频矩阵切换监控主机，对3台14〞黑白监视器显示的控制就更加灵活，可手动切换任一路摄像机图像到任一台监视器显示，可选择摄像机图像在某台监视器上自动切换显示等。同时本方案的视频矩阵切换监控主机选用的是模块化的64路输入、4路输出主机，输入和输出通道均可通过添加模块实现扩展，这样就可以在投资最少的条件下进行系统监控点的扩容，方便今后监控系统扩展的需要。 3.5.4.3 录像系统本改造方案选用3台长延时录像机对所有图像进行24时小时不间断录像。长延时录像机连接到16画面双工分割器的录像输入、输出接口，可同时监控和录像，方便稽查。 3.6. 暨南花园暨南花园面积较大，由于处在市内繁杂地段，该小区其保安工作就格外繁重及重要，因此需要有一个先进、精密、可靠的防盗监控系统来统一管理。本次改造工程主要对大堂出口大门口、拐角处等重要位置安装云台摄像机和球形摄像机，进行大方位的扫摄，提高监控力度，加强小区的安全性。闭路电视监控系统原理图如附图TG-KJJK-06所示。智能型的小区防盗闭路监控系统基本由三个部分组成： n 图像信息采集系统 n 图像及数据传输系统 n 监控中心图像、数据处理系统 3.6.1. 图像信息采集系统根据暨南花园闭路电视监控系统的具体要求和实地勘察，从经济实用性考虑，摄像机选用低照度摄像机9部。具体改造位置如下表所示：序号安装位置监控范围设备要求数量备注 1 一至四幢大堂大堂固定焦距摄像机 4台 2 2-3栋前面小学区及附近路路面全球形变焦距摄像机 1台 3 1栋地下车库出口车库出口带万向云台固定焦距摄像机 1台 4 高层路口中学及附近路面全球形固定焦距摄像机 1台 5 8栋门口 7-11栋路面全球形变焦距摄像机 1台 6 14、15栋前拐角处 14、15栋及附近路面全球形固定焦距摄像机 1台共计增加9台摄像机 3.6.2. 图像及数据传输系统把图像采集系统获得的图像信息送到监控中心，又可以把监控中心的控制指令下传下去，实现系统的控制和联动功能，可通过以下的传输方式实现：综合我方施工经验，该工程图像信号的传输是通过传统的75欧姆专用视频同轴电缆来实现；云
