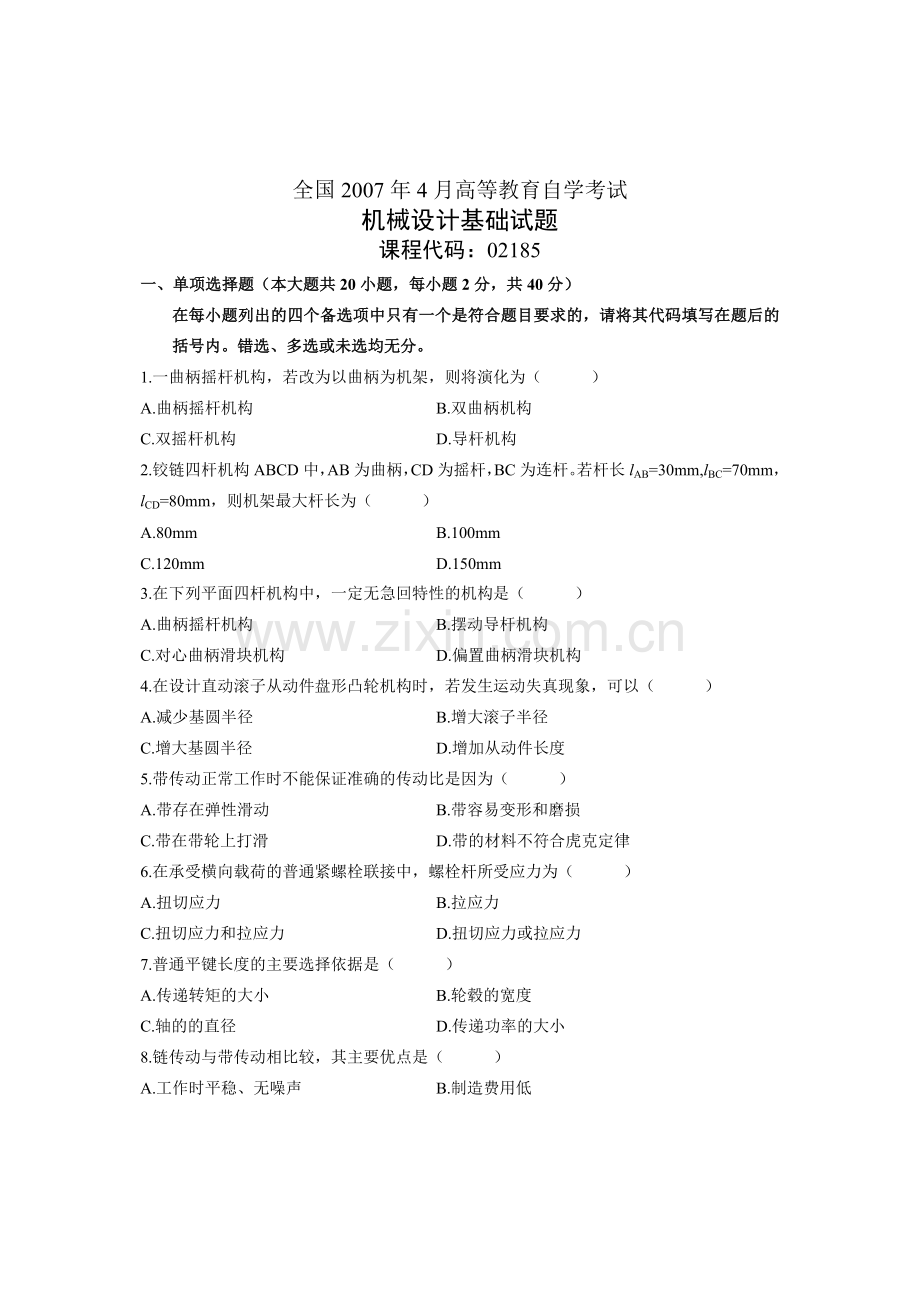

全国2007年4月高等教育自学考试
机械设计基础试题
课程代码：02185
一、单项选择题（本大题共20小题，每小题2分，共40分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（　　　）
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D.导杆机构
2.铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若杆长lAB=30mm,lBC=70mm，lCD=80mm，则机架最大杆长为（　　　）
A.80mm B.100mm
C.120mm D.150mm
3.在下列平面四杆机构中，一定无急回特性的机构是（　　　）
A.曲柄摇杆机构 B.摆动导杆机构
C.对心曲柄滑块机构 D.偏置曲柄滑块机构
4.在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（　　　）
A.减少基圆半径 B.增大滚子半径
C.增大基圆半径 D.增加从动件长度
5.带传动正常工作时不能保证准确的传动比是因为（　　　）
A.带存在弹性滑动 B.带容易变形和磨损
C.带在带轮上打滑 D.带的材料不符合虎克定律
6.在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为（　　　）
A.扭切应力 B.拉应力
C.扭切应力和拉应力 D.扭切应力或拉应力
7.普通平键长度的主要选择依据是（　　　）
A.传递转矩的大小 B.轮毂的宽度
C.轴的的直径 D.传递功率的大小

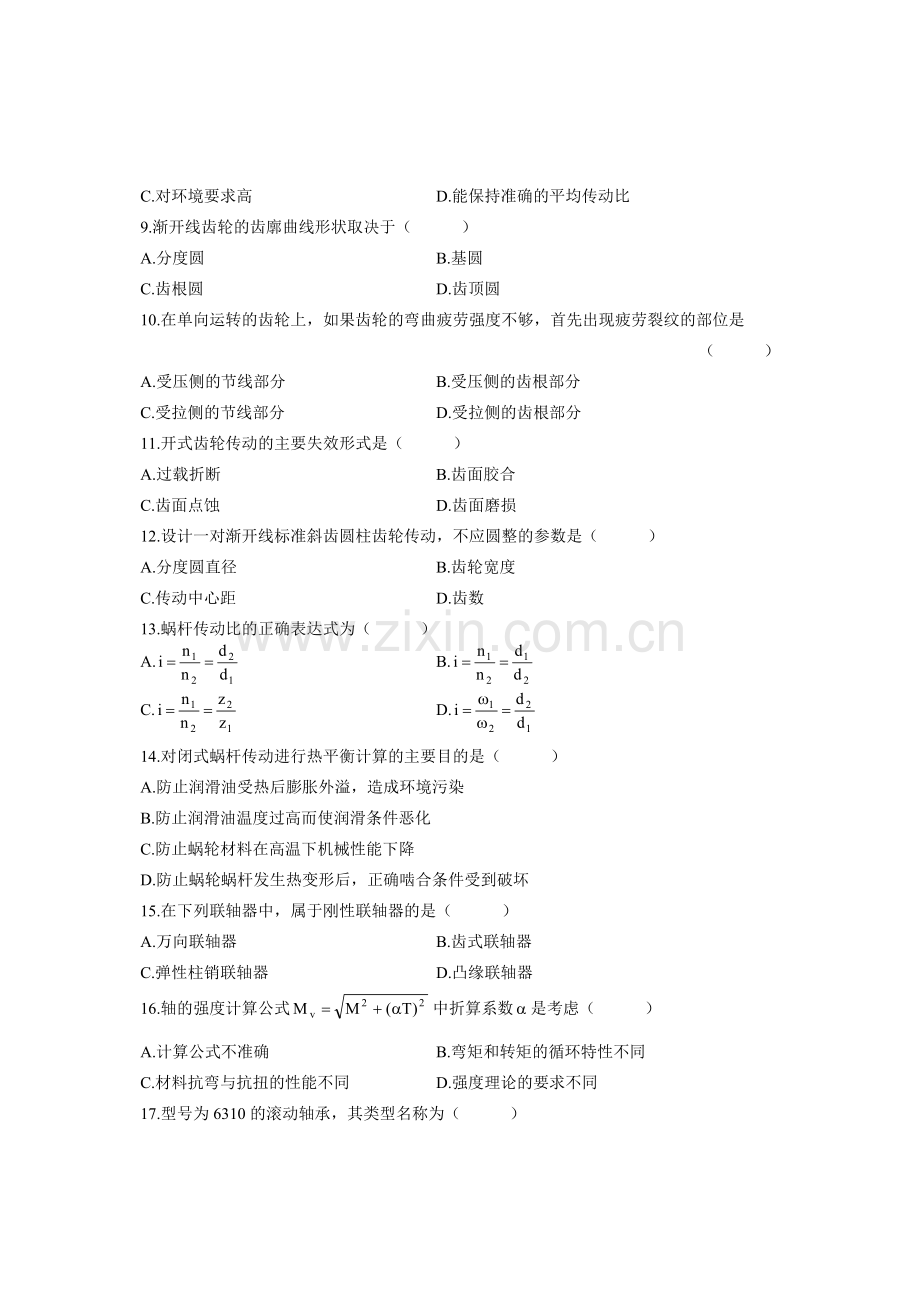

8.链传动与带传动相比较，其主要优点是（　　　）
A.工作时平稳、无噪声 B.制造费用低
C.对环境要求高 D.能保持准确的平均传动比
9.渐开线齿轮的齿廓曲线形状取决于（　　　）
A.分度圆 B.基圆
C.齿根圆 D.齿顶圆
10.在单向运转的齿轮上，如果齿轮的弯曲疲劳强度不够，首先出现疲劳裂纹的部位是
（　　　）
A.受压侧的节线部分 B.受压侧的齿根部分
C.受拉侧的节线部分 D.受拉侧的齿根部分
11.开式齿轮传动的主要失效形式是（　　　）
A.过载折断 B.齿面胶合
C.齿面点蚀 D.齿面磨损
12.设计一对渐开线标准斜齿圆柱齿轮传动，不应圆整的参数是（　　　）
A.分度圆直径 B.齿轮宽度
C.传动中心距 D.齿数
13.蜗杆传动比的正确表达式为（　　　）
A. B.
C. D.
14.对闭式蜗杆传动进行热平衡计算的主要目的是（　　　）
A.防止润滑油受热后膨胀外溢，造成环境污染
B.防止润滑油温度过高而使润滑条件恶化
C.防止蜗轮材料在高温下机械性能下降
D.防止蜗轮蜗杆发生热变形后，正确啮合条件受到破坏
15.在下列联轴器中，属于刚性联轴器的是（　　　）
A.万向联轴器 B.齿式联轴器
C.弹性柱销联轴器 D.凸缘联轴器
16.轴的强度计算公式中折算系数是考虑（　　　）
A.计算公式不准确 B.弯矩和转矩的循环特性不同
C.材料抗弯与抗扭的性能不同 D.强度理论的要求不同
17.型号为6310的滚动轴承，其类型名称为（　　　）
A.深沟球轴承 B.调心球轴承
C.滚针轴承 D.圆锥滚子轴承
18.轴承在基本额定动载荷作用下，运转106转时，发生疲劳点蚀的概率为（　　　）
A.10% B.50%
C.70% D.90%
19.对于小型、低速或间歇运转的不重要的滑动轴承，应采用的润滑方式是（　　　）
A.人工供油润滑 B.压力润滑
C.浸油润滑 D.滴油润滑
20.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为（　　　）
A. B.
C. D.
二、填空题（本大题共10小题，每空1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.当机构的原动件数目___________其自由度时，该机构具有确定的运动。
22.平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于___________。
23.在外啮合槽轮机构中，主动拨盘与从动槽轮的转向___________。
24.根据工作原理分类，螺栓联接采用开口销与六角开槽螺母防松是属于___________防松。
25.带传动的主要失效形式是___________和打滑。
26.渐开线直齿圆柱齿轮传动的可分性是指___________不受中心距变化的影响。
27.闭式蜗杆传动的主要失效形式是___________或点蚀。
28.滚动轴承的典型结构是由内圈、外圈、保持架和___________组成。
29.工作时既承受弯矩又传递转矩的轴叫___________轴。
30.调节机械周期性速度波动的方法是在机械的转动构件上加一个转动惯量很大的___________。
三、分析题（本大题共2小题，每小题6分，共12分）
31．已知在某一级蜗杆传动中，蜗杆为主动轮，转动方向如题31图所示，蜗轮的螺旋线方向为左旋。试将两轮的轴向力Fa1、Fa2，圆周力Ft1、Ft2，蜗杆的螺旋线方向和蜗轮的转动方向标在图中。

32．已知某气缸用z个小径为d1的普通螺栓联接，作用在汽缸盖上的总轴向载荷为FΣ，单个螺栓所受预紧力为F′，剩余预紧力为F″，螺栓的许用应力为[σ]。分析单个螺栓所受总拉力F0的大小，并写出其强度条件公式。

四、计算题（本大题共4小题，每小题6分，共24分）
33．计算题33图所示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。

34．已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a=200mm，传动比i12=4，大齿轮齿数z2=80，=1.0。试计算小齿轮的齿数z1，齿轮的模数m，分度圆直径d1、d2，齿顶圆直径da1、da2。
35．在题35图所示复合轮系中，已知各轮均为标准齿轮，各轮齿数为：z1=18，z2=51，z2′=17，z4=73，试求该轮系的传动比i1H，并说明轮1与系杆的转向关系。

36．某工程机械传动中轴承配置形式如题36图所示。已知轴承型号为30311，判别系数e=0.35，内部轴向力为Fs=Fr/2Y，其中Y=1.7。当Fa／Fr≤e时，X=1，Y=0；当
Fa／Fr＞e时，X=0.4，Y=1.7，两轴承的径向载荷Fr1=4000N，Fr2=5000N，外加轴向载荷FA=2000N，方向如题36图，试画出内部轴向力Fs1、Fs2的方向，并计算轴承的当量动载荷P1、P2。

五、设计题（本大题共2小题，每小题7分，共14分）
37．题37图所示偏置直动尖端从动件盘形凸轮机构，凸轮廓线为一个圆，圆心为O1，凸轮的转动中心为O。
（1）在图上作出基圆rb、偏距圆e。
（2）利用反转法原理，求凸轮从图示位置转过90°后，从动件的位移s、机构的压力角α，在图上标注出来。
（不必作文字说明，但必须保留作图线。）

38．题38图所示轴系结构，按示例①所示，编号指出其他错误（不少于7处）。（注：不考虑轴承的润滑方式以及图中的倒角和圆角）。
示例：①——缺少调整垫片

做试题,没答案?上自考365,网校名师为你详细解答!
全国2007年7月高等教育自学考试
机械设计基础试题
课程代码：02185
一、单项选择题（本大题共20小题，每小题2分，共40分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.题1图为卷扬机传动示意图，图中序号3所示部分属于( )
A.动力部分 B.传动部分
C.控制部分 D.工作部分

2.由m个构件所组成的复合铰链所包含的转动副个数为( )
A.1 B.m-1
C.m D.m+l
3.无急回特性的平面四杆机构，其极位夹角为( )
A.< B.=
C.≥ D.>
4.凸轮机构的主要优点是( )
A.实现任意预期的从动件运动规律 B.承载能力大
C.适合于高速场合 D.凸轮轮廓加工简单
5.在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应( )
A.减小凸轮基圆半径 B.增大凸轮基圆半径
C.减小平底宽度 D.增大平底宽度
6.棘轮机构中采用了止回棘爪主要是为了( )
A.防止棘轮反转 B.对棘轮进行双向定位
C.保证棘轮每次转过相同的角度 D.驱动棘轮转动
7.与相同公称尺寸的三角形粗牙螺纹相比，细牙螺纹( )
A.自锁性好，螺杆强度低 B.自锁性好，螺杆强度高
C.自锁性差，螺杆强度高 D.自锁性差，螺杆强度低
8.在各种类型的键联接中，传动件定心精度不高的是( )
A.楔键联接 B.花键联接
C.平键联接 D.半圆键联接
9.普通V带传动中，若主动轮圆周速度为v1，从动轮圆周速度为v2，带的线速度为v，则( )
A.v1=v=v2 B.v1>v>v2
C.v1>v=v2 D.v1=v>v2
10.常用来传递空间两交错轴运动的齿轮机构是( )
A.直齿圆柱齿轮 B.直齿圆锥齿轮
C.斜齿圆锥齿轮 D.蜗轮蜗杆
11.选择齿轮精度的主要依据是齿轮的( )
A.圆周速度 B.转速
C.传递功率 D.传递扭矩
12.对齿轮轮齿材料性能的基本要求是( )
A.齿面要软，齿芯要韧 B.齿面要硬，齿芯要脆
C.齿面要软，齿芯要脆 D.齿面要硬，齿芯要韧
13.在闭式蜗杆传动设计中，除进行强度计算外，考虑到相对滑动速度大，摩擦磨损严重，还需进行( )
A.磨损计算 B.刚度计算
C.热平衡计算 D.稳定性计算
14.开式蜗杆传动的主要失效形式是( )
A.轮齿折断和齿面胶合 B.齿面磨损和轮齿折断
C.齿面点蚀和齿面磨损 D.齿面胶合和齿面点蚀
15.联接轴线相交、角度较大的两轴宜采用( )
A.刚性凸缘联轴器 B.弹性柱销联轴器
C.万向联轴器 D.夹壳联轴器
16.按承受载荷的性质分类，减速器中的齿轮轴属于( )
A.传动轴 B.心轴
C.转轴 D.钢丝软轴
17.在传动中，各齿轮轴线位置固定不动的轮系称为( )
A.周转轮系 B.定轴轮系
C.行星轮系 D.混合轮系
l8.型号为7315的滚动轴承，其内径是( )
A.15mm B.60mm
C.75mm D.90mm
19.在下列滚动轴承中，极限转速最高的是( )
A.圆柱滚子轴承 B.圆锥滚子轴承
C.滚针轴承 D.球轴承
20.为了减小机械运转中周期性速度波动的程度，应在机械中安装( )
A.调速器 B.变速装置
C.减速器 D.飞轮
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.凸轮机构中，从动件的运动规律取决于___________的形状。
22.带轮的基准直径越小，带所产生的弯曲应力越___________。
23.普通平键的工作面是___________面。
24.两构件直接接触并能产生相对运动的活动联接称为___________。
25.斜齿圆柱齿轮以___________模数为标准模数。
26.齿轮传动中的接触应力变化特征可简化为___________循环。
27.初步估算阶梯轴的最小直径，通常按___________强度进行计算。
28.为了使润滑油均布在滑动轴承的整个轴颈上，应在轴瓦内表面制出油孔和___________。
29.回转件静平衡条件是分布于回转件上的各个偏心质量的离心惯性力合力为__________。
30.根据工作原理分类，螺栓联接采用对顶螺母防松是属于___________防松。
三、分析题（本大题共2小题，每小题6分，共12分）
31.已知在一对斜齿圆柱齿轮传动中，1轮为主动轮，其螺旋线方向为左旋，圆周力Ft1方向如题31图所示。在图上标出从动轮2的螺旋线方向，轴向力Fa1、Fa2及圆周力Ft2的方向，两轮转向。

32.题32图所示单个铰制孔螺栓联接，承受横向载荷Ft。试写出该螺栓强度条件的表达式，并说明式中各符号代表的意义。

四、计算题（本大题共4小题，每小题6分，共24分）
33.计算题33图所示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。

34.已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a=300mm，传动比i12=5,小齿轮齿数z1=20，ha*=1.0，C*=0.25。试确定这对齿轮的模数m和大齿轮的齿数z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2和基圆直径db2。
35.如题35图所示轮系中，已知各轮的齿数为：z1=20，z2=40，=50，z3=30，z4=30，=20，试求此轮系的传动比i1H。

36.一工程机械的传动装置中，根据工作条件拟在某传动轴上安装一对型号为7307AC的角接触球轴承，如题36图所示。已知两轴承的径向载荷Frl=1000N，Fr2=2060N，外加轴向载荷FA=880N，内部轴向力为FS=0.68Fr，判别系数e=0.68，当Fa／Fr≤e时，X=1，Y=0；当Fa/Fr>e时，X=0.41，Y=0.87。试画出内部轴向力FS1、FS2的方向，并计算轴承的当量动载荷P1、P2。

五、设计题（本大题共2小题，每小题7分，共14分）
37.如题37图所示，设计一摆动导杆机构。已知机架lAC=50mm，行程速比系数K=2，用图解法求曲柄的长度lAB。
(注：写出简单的作图步骤，并保留作图线。)

38.题38图所示轴系结构，按示例①，编号指出其他错误(不少于7处)。(注：不考虑轴承的润滑方式以及图中的倒角和圆角)。示例：①—缺少调整垫片

做试题,没答案?上自考365,网校名师为你详细解答!
全国2006年7月高等教育自学考试
机械设计基础试题
课程代码：02185
一、单项选择题（本大题共20小题，每小题2分，共40 分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.在卷扬机传动示意图中，序号5、6所示部分属于（　　　）
A.动力部分

B.传动部分

C.控制部分

D.工作部分

2.平面运动副所提供的约束为（　　　）
A.1 B.2
C.1或2 D.3
3.图示为摆动导杆机构，以构件1为主动件，则机构在图示位置时的传动角γ=（　　　）
A.BAC

B.BCA

C.90°

D.0°
4.从动件运动规律不变的情况下，若减小凸轮的基圆半径，则压力角（　　　）
A.增大 B.减小
C.保持不变 D.不确定
5.设计滚子从动件盘状凸轮轮廓时，对于外凸的理论廓线，若将滚子半径加大，那么凸轮轮廓上的各点曲率半径（　　　）
A.一定变大 B.一定变小
C.不变 D.可能变大也可能变小
6.能满足超越要求的机构是（　　　）
A.外啮合棘轮机构 B.内啮合棘轮机构
C.外啮合槽轮机构 D.内啮合槽轮机构
7.用于薄壁零件的联接螺纹，应采用（　　　）
A.三角形细牙螺纹 B.梯形螺纹
C.锯齿形螺纹 D.三角形粗牙螺纹
8.楔键联接的主要缺点是（　　　）
A.键的斜面加工困难 B.键安装时易损坏
C.键楔紧后在轮毂中产生初应力 D.轴和轴上零件对中性差
9.带传动中弹性滑动现象的产生是由于（　　　）
A.带的初拉力达不到规定值 B.带与带轮的摩擦系数过小
C.带的弹性变形 D.带型选择不当
10.常用来传递两相交轴运动的齿轮机构是（　　　）
A.直齿圆柱齿轮 B.斜齿圆柱齿轮
C.圆锥齿轮 D.蜗轮蜗杆
11.齿面接触疲劳强度设计准则针对的齿轮失效形式是（　　　）
A.齿面点蚀 B.齿面胶合
C.齿面磨损 D.轮齿折断
12.一对相互啮合的齿轮传动，小齿轮1材料为40Cr，大齿轮2材料为45号钢，啮合处的接触应力关系为（　　　）
A.不确定 B.
C. D.
13.计算蜗杆传动在单位时间内的发热量时，已知的参数是（　　　）
A.传递的功率和传动效率 B.蜗杆的转速和传动效率
C.传动比和传动效率 D.润滑油黏度和滑动速度
14.蜗杆传动的失效形式与齿轮传动类似，在闭式蜗杆传动中，最易发生的失效形式是（　　　）
A.点蚀和磨损 B.磨损和胶合
C.齿根的弯曲折断 D.齿面的塑性变形
15.在下列联轴器中，有弹性元件的挠性联轴器是（　　　）
A.夹壳联轴器 B.齿式联轴器
C.弹性柱销联轴器 D.凸缘联轴器
16.作单向运转的转轴，在转矩作用下，频繁起停时，其扭转应力的循环特性是（　　　）
A.对称循环 B.脉动循环
C.静应力 D.非对称循环
17.在不完全液体润滑滑动轴承中，限制平均压强Pm的主要目的是（　　　）
A.防止轴承过度磨损 B.防止轴承发生塑性变形
C.防止轴承因过大压力而过度发热 D.防止出现过大的摩擦阻力矩
18.内径d=75mm的滚动轴承，其可能的型号是（　　　）
A.6306 B.6310
C.6315 D.6330
19.滚动轴承在一般转速下的主要失效形式是（　　　）
A.过大的塑性变形 B.过度磨损
C.疲劳点蚀 D.胶合
20.机械系统安装上飞轮后，其系统中（　　　）
A.仍然存在速度波动，只是波动程度较小 B.速度波动完全消除
C.可以保证任意时刻的角速度均为常数 D.速度不均匀系数
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.凸轮轮廓形状由从动件的___________决定。
22.普通V带传动设计中，限制小带轮直径的目的是为了防止___________达大。
23.普通三角形螺纹的自锁条件是___________。
24.链传动是由___________、从动链轮和链条所组成。
25.渐开线形状与___________圆半径有关，此圆半径越大，渐开线越趋于平直。
26.蜗杆传动的正确啮合条件是___________、、。
27.按承受载荷的性质分，既承受弯矩载荷又承受扭矩载荷的轴，叫___________轴。
28.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越___________。
29.对于静不平衡的回转件，需加平衡质量的最少数目为___________。
30.当工作机构的转速较高时，为了缩短运动链和提高传动系统的机械效率，应选用___________转速的电动机。
三、分析题（本大题共2小题，每小题6分，共12分）
31．已知在某二级直齿圆锥齿轮——斜齿圆柱齿轮传动中，1轮为驱动轮，3轮的螺旋线方向如图所示。为了使II轴轴承上所受的轴向力抵消一部分，将各轮轴向力Fa1、Fa2、Fa3、Fa4的方向、4轮的螺旋线方向和1轮的转动方向标在图中。

32．图示螺栓组联接中，采用两个M20（其螺栓小径为d1）的普通螺栓，其许用应力为[σ]，联接件接合面摩擦系数为μ，可靠性系数为K，试分析该联接所允许传递的载荷F的表达式。

四、计算题（本大题共4小题，每小题6分，共24分）
33．计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。

34．已知一正常齿渐开线标准外啮合圆柱齿轮传动，其齿数z1=30，齿顶高系数ha*=1,压力角=20°，中心距a=300mm，传动比i12=3，试求两轮的模数m,齿数z2,分度圆直径d1、d2,齿顶圆直径da1、da2。
35．在图示传动装置中，已知各轮的齿数为：z1=20, z2=40,z3=24,z4=32,z5=88,运动从I轴输入，II轴输出，n1=1500r/min，转向如图所示，试求输出轴II的转速nII及转动方向。

36．某锥齿轮减速器主动轴选用外圈窄边相对安装的30206轴承支承，已知轴上的轴向外载荷FA=560N，方向如图所示，两轴承的径向载荷分别为FrI=1500N,FrII=3500N,内部轴向力为Fs=Fr/2Y,Y=1.6,判别系数e=0.37（当Fa/Fr≤e时，X=1，Y=0；当Fa/Fr>e时，X=0.4, Y=1.6）。试画出内部轴向力FS的方向，并计算轴承的当量动载荷PI、PII。

五、设计题（本大题共2小题，每小题7分，共14分）
37．如图所示铰链四杆机构，已知各构件的长度lAB=50mm, lBC=110mm, lCD=80mm, lAD=100mm。
（1）该机构是否有曲柄？如有，请指出是哪个构件；
（2）该机构是否有摇杆？如有，请在图上画出摇杆的摆角范围；
（3）以AB杆为主动件时，该机构有无急回特性？如有，在图上标出极位夹角θ，并写出行程数比系数K的计算公式。

38．图示轴系结构，按示例①所示，编号指出其余错误（不少于7处）。
（注：不考虑轴承的润滑方式以及图中的倒角和圆角）。

示例：①-缺少调整垫片

全国2002年4月高等教育自考试题及答案机械设计基础答案
课程代码：02185
一、单项选择题(本大题共20小题，每小题2分，共40分)
1.A 2.B 3.D 4.A 5.C
6.B 7.A 8.C 9.A 10.C
11.A 12.C 13.B 14.B 15.A
16.C 17.B 18.B 19.D 20.A
二、填空题(本大题共10小题，每小题1分，共10分)
21.受力情况
22.2
23.两者相等
24.相同
25.轴径
26.啮合
27.等于(或=)
28.轮齿啮合时
29.大
30.轴径
三、分析题(本大题共2小题，每小题6分，共12分)
31.蜗轩转动方向如图所示
蜗杆为右旋
Ft2与蜗轮分度圆相切，指向左端
Ft1与蜗杆分度圆相切，指向右端
Fa1与蜗杆轴线平行，指向右
Fa2与蜗轮轴线平行，指向左
32.螺栓受到拉应力σ和扭转剪应力τ的作用
σ= ≤［σ］
σ—拉应力，
d1—螺栓最小直径，
［σ］—许用拉应力。
四、计算题(本大题共4小题，每小题6分，共24分)
33.(1)F处为复合铰链
H处(或I处)为虚约束，应除去
(2)计算自由度
n=6, PL=8, PA=1
F=3n-2P1=PH
=3×6-2×8-1
=1
34.∵i12==3
∴Z2=i12Z1=3×18=54
∵a=(z1+z2)
∴m= =3mm
d1=mz1=3×18=54mm
d2=mz2=3×54=162mm
da1=d1+2ha*m=54+6=60mm
da2=d2+2ha*m=162+6=168nn
35.这是一个混合轮系：齿轮3、4、5和系杆H组成一个行星轮系；齿轮1、2组成一个定轴轮系。
对于3、4、5、H组成的行星轮系，有
i
将n5=0代入上式得
即 =1+4=5 ……………(1)
对于1、2齿轮组成的定轴轮系，有
i
即=-2…………(2)
联立解(1)、(2)式，并考虑到nⅠ=n1, n2=nH,n3=nⅡ得
将nⅠ=1000r/min代入，得nⅡ=-2500r/min
负号说明nⅡ转向与nⅠ转向相反。
36.轴向力：FSⅠ+FA=2430+1000=3430N>SⅡ
轴承Ⅰ被放松 FaⅠ=FSⅠ=2430N
轴承Ⅱ被压紧 FaⅡ=FSⅡ=3430N
当量动载荷
FaⅠ/FrⅠ=2430/9000=0.27<e
XⅠ=1 YⅠ=0
PⅠ=XⅠFrⅠ=9000N
FaⅡ/FrⅡ=3430/5000=0.686>e
XⅡ=0.4 YⅡ=1.88
PⅡ=XⅡFYⅡ+YⅡFaⅡ=0.4×5000+1.88×3430=12672.6N
五、设计题(本大题共2小题，每小题7分，共14分)
37.如图所示，正确作出偏距圆
按-ω方向转90°，在图上正确标出S1
过B2点作偏距圆切线，正确标出2角

38. (1)缺少调整垫片；
(2)轮毂键槽结构不对；
(3)与齿轮处键槽的位置不在同一角度上；
(4)键槽处没有局部剖；
(5)端盖孔与轴径间无间隙；
(6)多一个键；
(7)齿轮左侧轴向定位不可靠；
(8)齿轮右侧无轴向定位；
(9)轴承安装方向不对；
(10)轴承外圈定位超高；
(11)轴与轴承端盖相碰。

全国2008年4月自考历年真题机械设计基础试题
课程代码：02185
一、单项选择题（本大题共20小题，每小题2分，共40分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．机器中各制造单元称为（　　　）
A．零件 B．构件
C．机件 D．部件
2．在平面机构中，每增加一个高副将引入（　　　）
A．0个约束 B．1个约束
C．2个约束 D．3个约束
3．铰链四杆机构的死点位置发生在（　　　）
A．从动作与连杆共线位置 B．从动件与机架共线位置
C．主动件与连杆共线位置 D．主动件与机架共线位置
4．在铰链四杆机构中，若最短杆与最长杆长度之和小于其它两杆长度之和，则要获得双摇杆机构，机架应取（　　　）
A．最短杆 B．最短杆的相邻杆
C．最短杆的对面杆 D．无论哪个杆
5．凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动（　　　）
A．将产生刚性冲击 B．将产生柔性冲击
C．没有冲击 D．既有刚性冲击又有柔性冲击
6．在单圆销的平面槽轮机构中，当圆销所在构件作单向连续转动时，槽轮的运动通常为
（　　　）
A．双向往复摆动 B．单向间歇转动
C．单向连续转动 D．双向间歇摆动
7．当两个被联接件均不太厚，便于加工通孔时，常采用（　　　）
A．螺栓联接 B．螺钉联接
C．双头螺栓联接 D．紧定螺钉联接
8．普通平键传递扭矩是靠键的（　　　）
A．顶面 B．底面
C．侧面 D．端面
9．V带传动工作时，与带轮轮槽接触的是带的（　　　）
A．底面 B．顶面
C．两侧面 D．底面和两侧面
10．一对渐开线标准圆柱齿轮要正确啮合，一定相等的是（　　　）
A．直径 B．宽度
C．齿数 D．模数
11．高速重载齿轮传动中，当散热条件不良时，齿轮的主要失效形式是（　　　）
A．轮齿疲劳折断 B．齿面疲劳点蚀
C．齿面磨损 D．齿面胶合
12．一对双向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为
（　　　）
A．对称循环变应力 B．脉动循环变应力
C．静应力 D．无规律变应力
13．对比较重要的蜗杆传动，最为理想的配对材料组合是（　　　）
A．钢和铸铁 B．钢和青铜
C．钢和铝合金 D．钢和钢
14．在蜗杆传动中，当其它条件相同时，减少蜗杆头数，则传动效率（　　　）
A．提高 B．降低
C．保持不变 D．或者提高，或者降低
15．在下列联轴器中，属于刚性联轴器的是（　　　）
A．万向联轴器 B．齿式联轴器
C．弹性柱销联轴器 D．凸缘联轴器
16．按承受载荷的性质分类，双万向联轴器的中间轴属于（　　　）
A．传动轴 B．心轴
C．转轴 D．钢丝软轴
17．高速、重载下工作的重要滑动轴承，其轴瓦材料宜选用（　　　）
A．锡基轴承合金 B．铸锡青铜
C．铸铝铁青铜 D．耐磨铸铁
18．一向心角接触球轴承，内径85mm，正常宽度，直径系列3，公称接触角15°，公差等级为6级，游隙组别为2，其代号为（　　　）
A．7317B/P62 B．7317AC/P6/C2
C．7317C/P6/C2 D．7317C/P62
19．角接触球轴承和圆锥滚子轴承的轴向承载能力随公称接触角α的减小而（　　　）
A．增大 B．减小
C．不变 D．增大或减小随轴承型号而定
20．回转件动平衡条件是分布在回转件上的各个偏心质量的（　　　）
A．离心惯性力合力为零 B．离心惯性力的合力矩为零
C．离心惯性力合力及合力矩均为零 D．离心惯性力的合力及合力矩均不为零
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.平面机构中，两构件通过面接触构成的运动副称为___________。
22.在摆动导杆机构中，导杆摆角=30°，则其行程速比系数K的值为___________。
23.棘轮机构中采用止回棘爪主要是为了___________。
24.螺栓联接防松的实质是为了防止螺纹副发生___________。
25.滚子链传动中，主要参数为___________，当其增大时，传递的功率也随着增大。
26.为了不产生过大的轴向力，在斜齿轮的基本参数中，___________不宜过大。
27.开式蜗杆传动的主要失效形式是齿面磨损和___________。
28.联轴器的型号是根据转矩、___________和被联接两轴的直径从标准中选取的。
29.根据滑动轴承工作时的润滑状态不同，可分为不完全液体润滑滑动轴承和___________滑动轴承。
30.若机械主轴的最大角速度为=55.5rad/s、最小角速度为=54.5 rad/s，则其速度不均匀系数=___________。
三、分析题（本大题共2小题，每小题6分，共12分）
31.已知在某二级斜齿圆柱齿轮传动中，1轮为主动轮，4轮的螺旋线方向和转动方向如题31图所示。为了使Ⅱ轴轴承上所承受的轴向力抵消一部分，试确定1、2两轮的螺旋线方向和转速方向，2、3两轮轴向力Fa2、Fa3的方向，并将其标在图中。

32.某气缸用z个小径为d1的普通螺栓联接，每个螺栓的剩余预紧力为,是单个螺栓轴向工作载荷F的1.5倍，已知螺栓的许用拉应力[σ]，试求该螺栓组联接所能承受的最大轴向工作载荷F∑。

四、计算题（本大题共4小题，每小题6分，共24分）
33.计算题33图所示机构的自由度，如有复合铰链、局部自由度或虚约束的地方请明确指出。

34.已知一对正常齿渐开线标准外啮合直齿圆柱齿轮传动，其模数m=4mm，压力角α=20°，=1.0,中心距a=200mm,传动比i12=3,试求两轮的齿数z1、z2，分度圆直径d1、d2，齿顶圆直径da1、da2。
35.在题35图所示轮系中，已知各轮齿数为：z1=60,z2=15,z2′=30，z3=105,z4=35,z5=32。试求传动比i15。

36.某工程机械传动中轴承配置形式如题36图所示。已知轴承型号为30311，轴上的轴向外载荷FA=980N，方向如题36图所示，两轴承的径向载荷分别为Fr1=2568N，
Fr2=3952N,内部轴向力为Fs=，其中Y=1.6，判别系数e=0.37（当Fa/Fr≤e时，X=1,Y=0;当Fa/Fr＞e时，X=0.4,Y=1.6）。试画出内部轴向力Fs的方向，并计算轴承的当量动载荷P1、P2。

五、设计题（本大题共2小题，每小题7分，共14分）
37.题37图所示凸轮机构，已知凸轮的实际轮廓为一圆，圆心在点O′，凸轮绕轴心O逆时针转动，求：
（1）在图中作出凸轮机构的基圆、偏距圆；
（2）在图中作出凸轮在C点接触时推杆的位移s和压力角α；
（3）在图中作出凸轮与滚子从C点接触到D点接触时，凸轮的转角δ。
（不必作文字说明，但必须保留作图线。）

38.在题38图所示结构中，编号指出错误的地方，并说明原因（不少于7处）。
a)、滚动轴承与轴的联接，b)、轴承盖与轴，c)、蜗轮齿圈与轮毂的过盈配合联接，
d)、普通平键联接，e)、普通螺栓联接。
（注：不考虑轴承的润滑方式以及图中的倒角和圆角）。

做试题,没答案?上自考365,网校名师为你详细解答!
全国2008年7月自考机械设计基础试卷
课程代码：02185
一、单项选择题(本大题共20小题，每小题2分，共40分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．在铰链四杆机构中，传动角和压力角的关系是（ ）
A．=180°- B．=90°+
C．=90°- D．=
2．设计凸轮机构，当凸轮角速度和从动件运动规律已知时，则（ ）
A．基圆半径越大，压力角越大 B．基圆半径越小，压力角越大
C．滚子半径越小，压力角越小 D．滚子半径越大，压力角越小
3．在常用的螺纹联接中，自锁性能最好的螺纹是（ ）
A．三角形螺纹 B．梯形螺纹
C．锯齿形螺纹 D．矩形螺纹
4．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸应力扩大的倍数是（ ）
A．1.1 B．1.3
C．1.5 D．1.7
5．矩形花键联接常采用的定心方式是（ ）
A．按大径定心 B．按侧面(齿宽)定心
C．按小径定心 D．按大径和小径共同定心
6．带传动在正常工作时产生弹性滑动，是由于（ ）
A．包角太小 B．初拉力太小
C．紧边与松边拉力不等 D．传动过载
7．链传动属于（ ）
A．具有挠性拉曳元件的摩擦传动 B．具有挠性拉曳元件的啮合传动
C．具有直接接触的工作元件的摩擦传动 D．具有直接接触的工作元件的啮合传动
8．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其传动比仍保持不变的原因是
（ ）
A．压力角不变 B．啮合角不变
C．节圆半径不变 D．基圆半径不变
9．渐开线标准齿轮的根切现象发生在（ ）
A．齿数较少时 B．模数较小时
C．模数较大时 D．齿数较多时
10．标准直齿圆锥齿轮的标准模数是（ ）
A．大端模数 B．小端模数
C．平均模数 D．求出平均模数后圆整所得的模数
11．圆柱齿轮传动中，当齿轮直径不变，而减小齿轮的模数时，可以（ ）
A．提高齿轮的弯曲强度 B．提高齿面的接触强度
C．改善齿轮传动的平稳性 D．减少齿轮的塑性变形
12．
