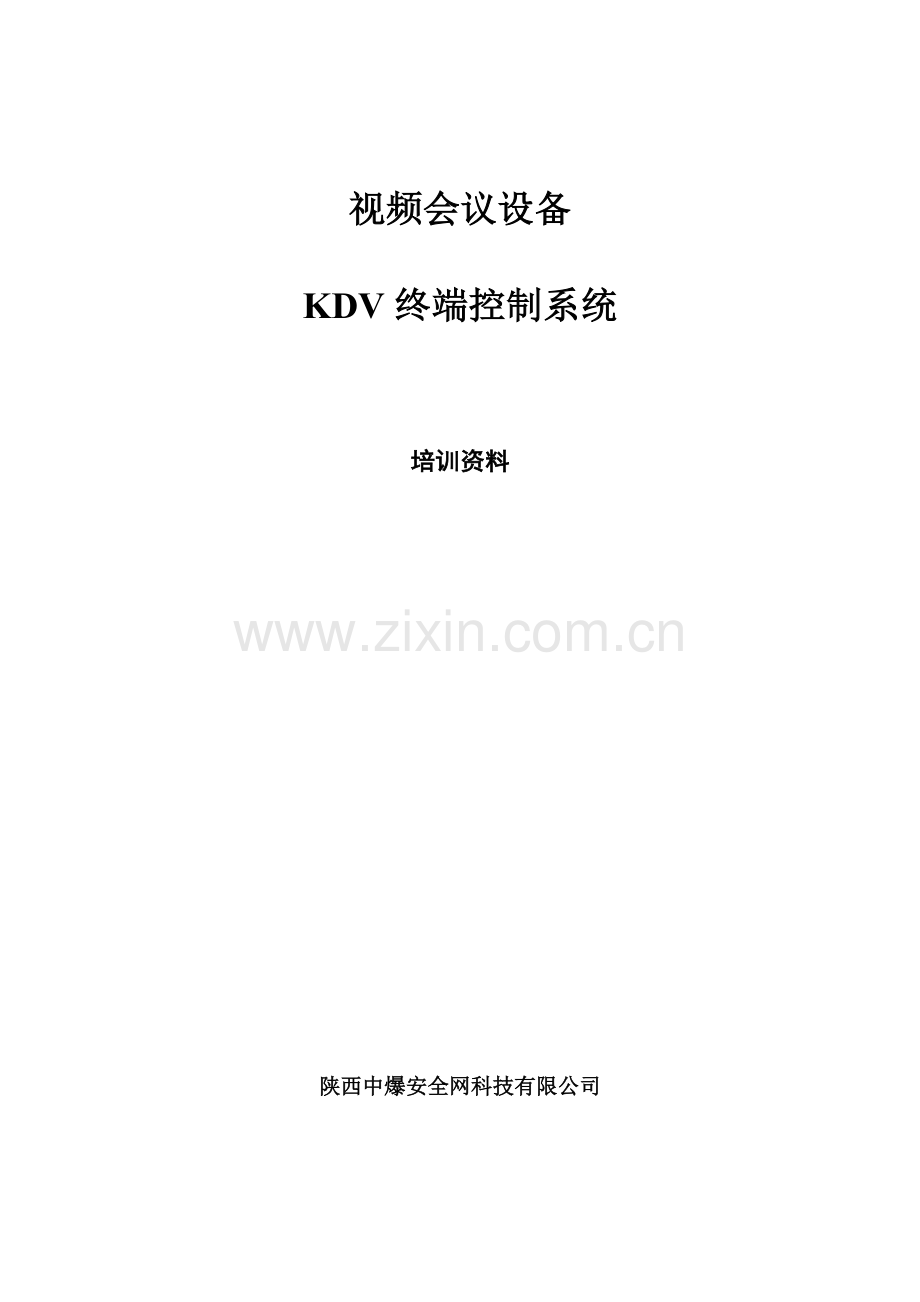

视频会议设备

KDV终端控制系统

培训资料

陕西中爆安全网科技有限公司

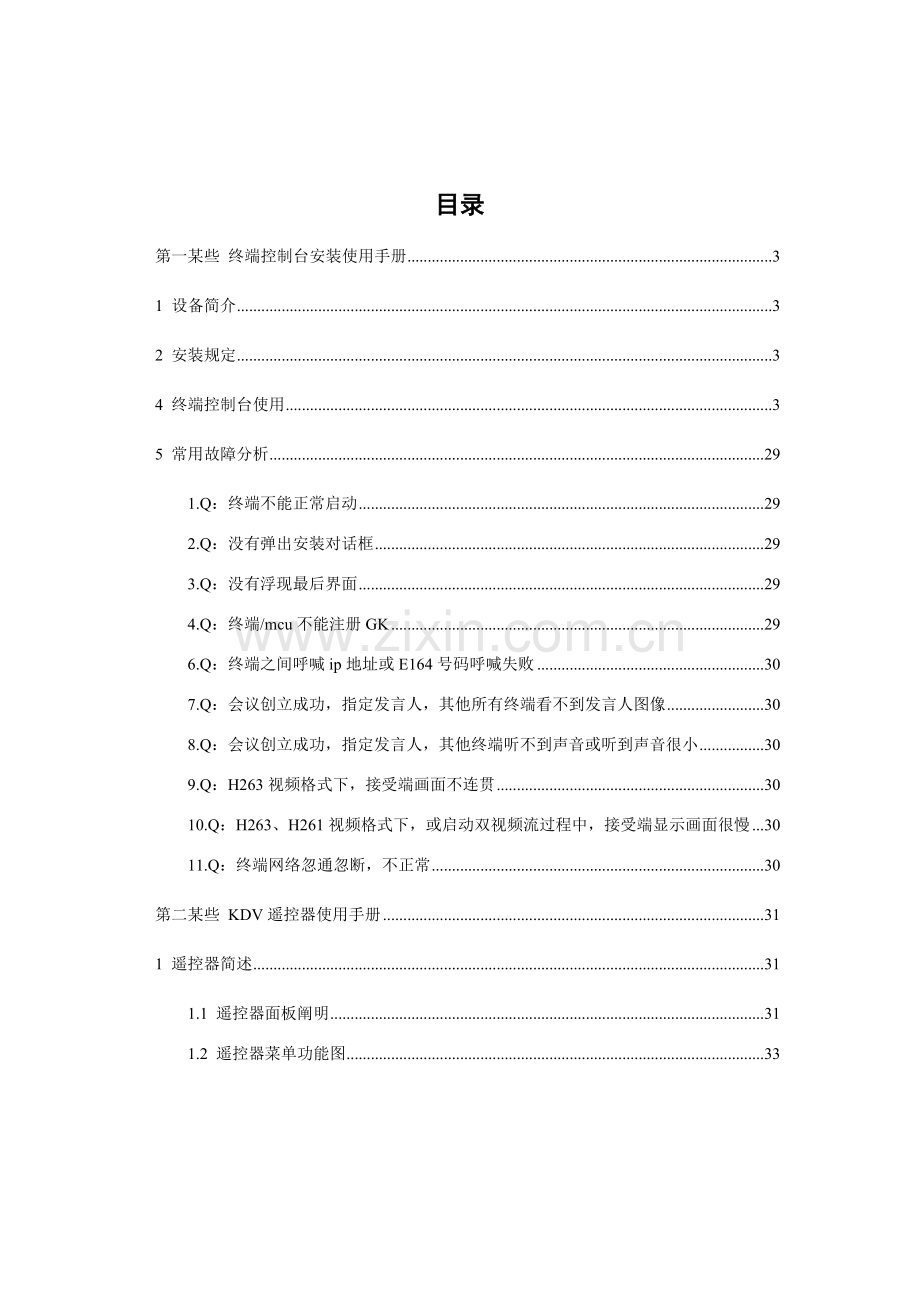

第一某些 终端控制台安装使用手册 3
1 设备简介 3
2 安装规定 3
4 终端控制台使用 3
5 常用故障分析 29
1.Q：终端不能正常启动 29
2.Q：没有弹出安装对话框 29
3.Q：没有浮现最后界面 29
4.Q：终端/mcu不能注册GK 29
6.Q：终端之间呼喊ip地址或E164号码呼喊失败 30
7.Q：会议创立成功，指定发言人，其他所有终端看不到发言人图像 30
8.Q：会议创立成功，指定发言人，其他终端听不到声音或听到声音很小 30
9.Q：H263视频格式下，接受端画面不连贯 30
10.Q：H263、H261视频格式下，或启动双视频流过程中，接受端显示画面很慢 30
11.Q：终端网络忽通忽断，不正常 30
第二某些 KDV遥控器使用手册 31
1 遥控器简述 31
1.1 遥控器面板阐明 31
1.2 遥控器菜单功能图 33

第一某些 终端控制台安装使用手册
1 设备简介
KDV高清视频终端提供了丰富会议中功能，使用遥控器可以以便完毕绝大多数功能操控，但受遥控器自身尺寸限制，某些较为复杂功能在遥控器上控件起来不太以便，为理解决这一问题，终端控制台应运而生。终端控制台运营在安装有Windows®操作系统微机上，凭借和谐图形顾客界面提供了比遥控器更为人性化、更为丰富、更为强大、更为以便操控方式。
2 安装规定
任何兼容于IBM-PC微型计算机，CPU主频最佳在1.8G以上
安装有Microsoft 、Xp操作系统或更高版本（98、95、me不行）
安装有Microsoft Internet Explorer 5.0或更高版本
4 终端控制台使用
下面简介两种办法可以进入终端控制界面：
1、通过IE浏览器安装软件，在IE栏中输入相应IP地址后，会自动弹出一种登录对话框如图1-4-1所示，输入顾客名和口令（admin，admin）以及要连接终端，点击按钮，系统连接到终端后，浮现如图1-4-4主控界面时，就可以开始对终端控制了。在点击【连接】前，如果要连接终端不在下拉列表中，则顾客要先选取按钮，弹出如图1-4-2所示界面：
【增长】通过输入界面下面“终端名称”、“终端IP”、“码流接受地址”点击【增长】后就可以增长相应连接终端，同步在界面上面“连接终端”列表中也会增长该终端终端名称。
【修改】选中中间列表栏中相应终端信息，然后可以更改界面下面“终端名称”、“终端IP”、“码流接受地址”，点击【拟定】，修改即可成功。
【删除】选中中间列表栏中相应终端信息，点击【删除】，即可删除成功。
【升级】选取按钮，弹出如图1-4-3所示界面，点击【选取文献】按钮后选取需要文献后再点击【上传】按钮键即可上传该文献；在上传过程中会显示当前文献上传当迈进度以及总进度。同步点击【重启】按钮也可对该终端进行重新启动操作。
注：对于裸分区终端可以上传.bin文献，上传后直接重启终端即可升级完毕。对于非裸分区终端，也可上传各类终端所需文献，上传完后重启终端即可升级完毕。

图1-4-1 连接终端

图1-4-2
终端配备2、通过软件安装包安装后，在桌面上会自动生成一种MtcWeb快捷方式，双击该快捷键后，会进入连接终端IP界面如前图1-4-1所示，输入要连接终端IP地址，点击【拟定】后，会连接相应终控上（详细操作如图1-4-1－1-4-4所示）

图1-4-3 BOOT模式终端版本更新

图1-4-4 终控界面
2、通过软件安装包安装后，在桌面上会自动生成一种MtcWeb快捷方式，双击该快捷键后，会进入连接终端IP界面如前图1-4-1所示，输入要连接终端IP地址，点击【拟定】后，会连接相应终控上（详细操作如图1-4-1－1-4-4所示）

1、 会议管理
点击左侧会议管理按钮进入会议管理面板，可以通过MTC控制终端召开点对点会议和多点会议，设立会议属性等
a) 召开点对点会议(此终端为空闲状态)
如图1-4-4所示，在会议控制面板下，点击按钮，在弹出对话框中如图1-4-5所示，选取好“呼喊类型“、并依照呼喊类型填入对方IP地址或H323ID或E164号码，设立好呼喊速率，并选取，点击拟定按钮就可以召开一次点对点会议了。

图1-4-5 呼喊信息
注：对于H320终端之间点对点会议，一方面需要一方发起呼喊同步另一方也需要发起呼喊；此外，两者之间呼喊码率需要一致。
b) 加入多点会议
如图1-4-4所示，在会议控制面板下，点击按钮，在弹出对话框中选取“呼喊类型”为IP地址，在“呼喊信息”中添入MCUIP地址，并选取，点击【拟定】按钮，系统连接到指定MCU，如果此MCU上只有一种会议，则该终端加入到此唯一会议中；如果该MCU上有各种会议，顾客可以选取该终端加入其中某一会议中。如图1-4-6所示：双击某一会议或者选中某一会议点击【拟定】即可入会。也可以直接呼喊会议E164号码直接加入多点会议。

图1-4-6 会议列表
c) 【创立会议】
在会议控制面板中点击，浮现如下会议属性设立面板如下图1-4-7所示：
设立好“会议名称”、“会议密码”等会议属性，把要参加会议终端地址添加进来，可直接在面板上添加，如下图1-4-8所示，选取好终端呼喊类型和终端IP地址或H323ID或E164号码，点击【添加】按钮就可以把终端加入到会议中，也可通过【地址簿】按钮一次添加各种地址薄中定义好终端，如图1-4-8所示：在地址簿中选取会议组，在会议构成员中顾客可以选取一种或各种终端点击【>】就可添加到与会终端列表中；顾客也可以点击【全选>】按钮来增长此会议组中所有终端到会议列表区中，固然也可以选取【<全清】取消与会终端选取。

图1-4-7 创立会议

图1-4-8 选取与会终端
设立好会议属性，添加完与会终端后，点击按钮，就可以在指定MCU上召开一次多点会议了。
模仿会场：
【退出会议】：入会终端可以退出会议。
【结束会议】：此按钮只针对主席终端。
【画中画变换】：在有发言人状况下，以画中画形式显示本地和发言人图像（发言人不能为本地终端）。点击【画中画变换】启动此功能，继续点击，会在画面右下角、左下角、右上角、左上角切换小画面位置。(只对主席终端有效)

图1-4-9 模仿会场
【画面切换】：在【画中画变换】基本上切换发言人和本地大小图像。(只对主席终端有效)
【会议讨论】：只有对主席终端有效，可用于会议讨论模式切换，即启动或停止会议讨论模式。(只对主席终端有效)
【语音勉励】：只有对主席终端有效，会议控制台支持设立以语音勉励方式进行会议发言人切换。(只对主席终端有效)
【画面合成】：只有对主席终端有效。如下图1-4-10所示；可以用拖拉方式设立画面合成成员或选取自动合成；单击画面合成板中相应通道就可以取消此终端画面合成。对于画面合成板中通道，左击可以跳出如图1-4-10所示下拉菜单，可以对此通道设立“会控指定“、”发言人跟随“、”主席跟随“、”轮询视频跟随“、”停止复合“等操作。

图1-4-10 画面合成
【主席终端】下拉列表：选中主席终端右击，弹出下拉列表菜单。
【取消主席】：取消当前主席状态；
【申请发言】：终端成为发言人；
【申请插话】：在启动定制混音状况下插话成功；

图1-4-11 主席下拉列表
【邀请终端】：详细操作如图1-4-5所示；
【开始轮询】：主席终端可以按顺序收看一系列终端图像。顾客可以通过对轮循间隔进行统一设定，顾客可以选取轮询类型涉及视频和音视频两种类型；“开始轮询”后在主席下拉列表中支持轮询选看启动，暂停，恢复和停止操作。

图1-4-12 终端轮询
【开始讨论】：会议进入讨论模式。
【画面合成】：详细操作如图1-4-10。
如下图1-4-13所示，主席终端可以指定其她终端为主席、指定发言、申请插话、选看终端、请退终端以及画面合成、远端静音、哑音等功能。

图1-4-13 非主席下拉列表
【监控区】：
如下图1-4-14所示；在左边监控区显示是本地图像，在右边监控区显示是接受到图像。表达开始监控；表达哑音；表达静音。

图1-4-14 监控区
【短消息】：

图1-4-15 短消息
如下图1-4-15所示，顾客可以在短消息中间区域内输入要发送短消息内容，然后在下面列表中选取要接受终端，点击【发送】即可。可以全选也可以单独选取终端，【载入】顾客可以从文献中导入要发送内容；【预置】顾客可以预先编辑好几条惯用消息，此后可以从中选用一条进行发送，顾客可以修改或增删除预制消息。发送短消息长度最大不超过1024个字节。发送短消息时间、内容、状态会显示在上方列表框中。
【上传】：上传终端所需要文献，详细描述见图1-4-3所示。
【快照】：点击终端控制台上方按钮，弹出如下图1-4-16对话框：

图1-4-16 终端快照
点击快照可以把当前视频源图像保存到硬盘中，选中某一快照文献后，右边预览区中会显示相应快照图片。可以对该快照做相应删除、保存、另存为等操作。快照图片文献默认保存在c:\MtcPic目录下。
【双流】：点击终端控制台上方按钮发起双流，弹出如下图1-4-17对话框：

图1-4-17 双流
选取第二路视频源类型后，点击【开始】按钮。（对于8010A有PC桌面捕获双流、终端VGA双流、终端VIDEO双流三种；对于8010C终端只有PC桌面捕获双流）
【地址簿】：该选项同下面系统管理中图1-4-42。
【待机】：终端仅在空闲状态下可以进入待机状态，在会议状态下不可以进入待机状态；顾客可以选取何时进入待机状态，如：及时、60分钟、120分钟、180分钟，默认状况下为60分钟；终端在即将进入待机前一分钟，提示顾客“终端即将进入待机，按任意键停止当前待机！”，顾客可随时停止待机。
【复位】：终端复位后，终控断开与终端连接，等终端重启后再重新连接登录。
2、 设备控制
点击左侧设备控制按钮进入设备控制面板，可以对终端摄像头、遥控器、视频矩阵和音频矩阵进行控制。
a) 摄像头控制
选取“摄像头控制”面板，浮现如下设立面板，如下图1-4-16所示：

图1-4-18 摄像头控制
可以对摄像头方向、焦距、视野、亮度进行控制，并选取使用连接哪一种摄像头以及与否可以被远端遥控，设立好属性后，可把当前设立保存起来，【保存】按钮可以保存摄像头某一种位置到预存位，【载入】按钮可以把预存位中某一种位置载入。供后来重复使用。
如果勾选右下方复选框【与否可以被远端遥控】，则容许远端遥控该终端摄像头。
b) 视频矩阵
选取“视频矩阵”面板，浮现如下操作面板（图1-4-19，该图为默认设立）：

图1-4-19 视频矩阵
更新端口图标：如图1-4-19所示，在表达端口白色方框上点击右键，弹出如下图1-4-20所示窗口，顾客可选取一种图片来标记当前端口，并可以更换端口名称.

图1-4-20 端口设定界面
更改输入输出关系：窗口中连线表白了当前输入输出相应关系。若要修改，则先在要变化输入端口上按下鼠标左键，然后拖动到要输出端口上面，放开鼠标左键，即可建立新输入输出端口相应关系。
保存当前矩阵：顾客一方面按自己需要更改输入输出端口相应关系，点击【保存视频矩阵】按钮，弹出如下图1-4-21所示窗口。然后在“矩阵方案序号”选取方案序号，并在“矩阵方案名称”中输入方案名，点击【拟定】按钮，即可将当前输入输出相应关系保存下来。

图1-4-21 矩阵方案界面
载入矩阵方案：顾客在视频矩阵方案下拉列表框中选中一种方案名，则当前输入输出关系随后更新为方案中指定相应关系。
c) 音频矩阵
选取“音频矩阵”面板，浮现如下操作面板（如下图1-4-22所示）：

图1-4-22 音频矩阵
操作办法和“视频矩阵”相似。
d) 模仿遥控器
选取“模仿遥控器”面板，浮现如下操作面板（图1-4-23所示）：

图1-4-23 模仿遥控器
左边是旧模仿遥控器，右边是新模仿遥控器。
用鼠标点击左边旧模仿遥控器或右边新模仿遥控器，分别浮现如下图1-4-24所示操作面板。

图1-4-24 旧模仿遥控器 新模仿遥控器
遥控器面板模仿实际遥控器所有功能，操作此面板和操作实际遥控器效果同样。（详细新遥控器功能请参见该文档第二某些）

3、 设备设立
点击左侧设备设立按钮进入设备设立面板，可以对终端本地、呼喊、网络、码流、双流、视频、音频、矩阵、摄像头、视频输出、串口、横幅等进行属性设立。
在相应面板上设立好属性后，点击，用新属性更新终端旧属性，点击则放弃修改，使用系统默认属性。
a) 本地
选取“本地”面板，浮现如下图1-4-25：

图1-4-25 本地图像
【终端别名】栏： 顾客设立终端别名，即H323ID。
【E164号码】栏： 顾客设立终端E164号码
【画中画模式】栏： 顾客设立手动启动或者自动启动，默以为手动启动。
【终端合同】：可以设立终端合同类型H320合同或者H323合同。
【显示台标】选项：在此选取与否在终端上显示台标，默认状况下勾选。
【台标类型】选项：在此选取台标类型，系统默认或者顾客自定义，默认状况下勾选。
【更换台标】按钮：当顾客选取台标类型为顾客自定义时按此按钮，可以导入一种224*32大小bmp文献(点【更换台标】后，会弹出系统让顾客在本地硬盘上选取文献对话框，选好后点击【拟定】就可以把该文献内容载入)
【显示状态批示】选项： 在此选取与否显示终端当前状态
【备份当前配备】按钮： 顾客可以备份当前所有配备
【显示高档配备】：顾客可以选取启动自动切换监控终端。启动后，如果该终端处在空闲状态下，则在等待时间后该终端会自动进入监控程序；如果其她会议或者终端呼喊该自动监控终端，则此时终端会重启，退出自动监控程序；如果该终端在等待时间后还处在会议中，则不会进入监控程序，当它退出会议后，该终端会自动重启后进入监控程序。
注：自动启动切换监控终端前，必要上传相应文献涉及KDMVS.z和CodecCtrl到相应单分区终端根目录下。如果要想在界面上控制，则把相应自动监控文献上传到该单分区终端webfiles/doc下，其中文献涉及VideoView.htm、index.htm和kdm24.cab，都上传完后重启终端，该高档配备选项就可用了。
b) 横幅
选取“横幅“面板，配备界面如下：

图1-4-26 横幅设立
【启动横幅】选项： 在此选取与否启动横幅功能，默认下启动。
【横幅背景】选项： 在此选取横幅背景为透明还是不透明以及背景颜色，默以为红色。
【字体】按钮： 在此设立横幅内容字体、字形、大小、效果、颜色等参数
【滚定模式】选项： 在此选取滚动模式，涉及不滚动、自右向左、自下向上. 默以为自右向左。
【滚动速度】选项： 在此设立滚动速度，涉及最快、稍快、迅速、中速、慢速。默以为中速。
【对齐模式】选项： 当【滚动模式】设为不滚动状态下设立横幅内容对齐模式，涉及左、中、右
【显示行数】栏： 把横幅内容显示成几行，默认显示一行。
【滚动次数】选项： 在此选取横幅滚动时次数，涉及无限次还是指定为多少次，默以为无限次。
【横幅垂直滚动停留时间】栏： 在此输入横幅垂直滚动停留时间；在横幅编辑框里编辑横幅内容，横幅内容可以点击【载入】按钮从某一“TXT文献”中加载横幅到上面横幅编辑框（点【载入】后，会弹出系统让顾客在本地硬盘上选取文献对话框，选好后点击【拟定】就可以把该文献内容载入到上面编辑框里，最多不能超过1024个字节），并可以双击预览横幅完整画面
c) 呼喊
选取“呼喊”面板，画面如下：

图1-4-27 呼喊设立
【应答方式】选项：选取终端应答方式，涉及免打扰、自动、手动；默以为自动。
【呼喊方式】选项： 在此选取终端呼喊方式，涉及自动和手动；默以为手动。
【自动呼喊IP】栏： 在此输入终端但愿呼喊对方IP地址（呼喊方式在自动呼喊前提下）终端重启后会和对方进入点对点会议。
【自动呼喊速度】栏：在此输入终端呼喊速率，值为64倍数，默以为768
【断链检测时间】栏：在此输入终端断链后但愿终端多长时间可以检测到线路断链。
【与否使用网守】选项：选取终端与否注册到网守上去，默认不使用网守。
【网守IP地址】栏：在此输入网守IP地址
【会议加密】选项：选取召开会议时与否对会议内容加密，涉及自动和关闭两种方式，默认下关闭。
【加密模式】选项：选取加密模式，涉及自动、AES加密二种模式，默认下AES加密。
【H239】选项：选取与否打开H239通道，涉及自动和关闭两种方式，默认下自动。
d) 网络
选取“网络”面板，配备界面如下：
此面板用来配备终端网络设立，涉及IP地址、网关地址、带宽等。

图1-4-28 网络设立
【IP地址】栏： 在此顾客输入终端IP地址
【子网掩码】栏： 在此输入终端子网掩码
【网关地址】栏： 在此输入终端所连接网关地址
【网卡序号】选项： 在此选取终端网卡序号
【网路类型】选项：选取所连接网络类型，涉及局域网、广域网、ADSL、ISDN
【上行带宽】栏： 在此输入终端上行带宽值，默认10000。
【下行带宽】栏： 在此输入终端下行带宽值，默认10000。
【发送起始端口】栏： 在此输入发送起始端标语，默认端标语4200。
【接受起始端口】栏： 在此输入接受起始端标语，默以为4000。
【接受TRAP地址】栏： 在此输入接受告警主机IP地址。
【共同体名】栏： 在此输入SNMP共同体名，默认值为public。
e) 码流
选取“码流”面板，浮现如下配备界面：

图1-4-29 码流设立
通过此面板来配备传送码流时参数，涉及重传机制、接受重传、流媒体配备。
【与否发送重传】选项：在此选取该终端检测到丢包后决定与否重传
【缓冲时间】栏：在此输入缓冲时间，默认下为1500。
【与否接受重传】选项： 在此输入终端与否接受重传；默认不使用。
【丢包超时时间】栏： 在此输入丢包超时时间，默认下为1000。
【检测点1】栏： 在此时间段内检测与否丢包，默以为40。
【检测点2】栏： 在此时间段内检测与否丢包，默以为80。
【检测点3】栏： 在此时间段内检测与否丢包，默以为240。
【频道名称】栏： 在此输入流媒体频道名称
【流媒体密码】栏： 在此输入流媒体密码（可觉得空），如果有密码，顾客要观看时必要输入对的密码。
【组播地址】栏： 在此输入组播IP地址
【组播端标语】栏： 在此输入组播端标语，默以为7200。
【启动】选项： 在此选取与否启动流媒体。
f) 双流
选取“双流”面板，画面如下：

图1-4-30 双流设立
此面板配备终端发起双流时编码参数，涉及码率、量化参数、视频采集帧率等
【码率kbps】栏： 在此输入启动桌面双流时码率
【图像压缩最大量化参数】栏：输入图像压缩最大量化参数，默认下为31
【图像压缩量化最小参数】栏：在此输入图像压缩最小量化参数，默认下为2
【最大核心帧间隔(帧) 】栏：两个核心帧之间最大间隔为多少，默认下为300。
【视频采集帧率】栏： 在此输入视频采集帧率
【帧率调节】选项： 在此选取帧率调节类型，涉及自动调节和固定参数。默认下为固定参数。
【自动丢帧】选项： 在此选取与否容许自动丢帧
【图像质量】选项： 在此选取图像是质量优先还是速度优先
【编码帧率】栏：输入启动VGA或Video双流时编码帧率，默认下为25帧/秒。
【量化参数最小最大】栏： 在此输入量化参数最小最大值。默认下最大为31，最小为2。（如果图像很模糊，最小最大量化参数分别设立为2和10试一下）
【核心帧间隔】栏： 在此输入核心帧之间间隔；，默认下为300。
g) 视频
选取“视频”面板，配备界面如下：

图1-4-31 视频设立
此面板用来配备终端视频编解码参数。
【MPEG4解决后值】栏： 调节视频解码时MPEG4后解决值，调节范畴从0到4。
【丢包解决方略】选项：在此选取在视频解码时是质量优先还是速度优先.
【视频源】选项： 在此选取视频源，涉及C端子和S端子。默认下为C端子。
【视频格式】选项： 在此选取视频格式，涉及mpeg4、Mpeg2、H261、H263、H264。默认下为MPEG4.
【视频制式】选项： 在此选取视频制式PAL
【辨别率】选项： 在此选取辨别率格式，不同视频格式拥有不同辨别率。
【最大核心帧间隔】栏： 在此输入核心帧之间最大间隔，默认下为300帧。
【图像压缩最大量化参数】栏： 在此输入图像压缩最大量化参数，默认下为31。
【图像压缩最小量化参数】栏： 在此输入图像压缩最小量化参数，默认下为2。
【自动调节帧率】选项： 在此选取与否自动调节帧率
【帧率】栏： 在此输入视频编码帧率大小；默认下25帧/秒。
【图像质量】选项： 在此选取视频编码时是质量优先还是速度优先
【264编码格式高档设立】按钮： 点击此按钮浮现如下所示画面

图1-4-32 264编码格式高档设立
【最大核心帧间隔】栏： 在此输入最大核心帧之间间隔
【图像压缩最大量化参数】栏： 在此输入图像压缩最大量化参数
【图像压缩最小量化参数】栏： 在此输入图像压缩最小量化参数
h) 音频
选取“音频”面板，界面如下：

图1-4-33 音频设立
此面板用来配备终端音频优选合同和有关某些编解码参数。
【音频源】选项： 在此选取输入源类型，涉及MIC和LINE，默以为MIC。
【音频格式】选项： 在此选取音频格式，涉及G711A、G711U、MP3、G722、G723.1、G728和自动。默以为MP3。
【启动回声抵消】选项： 在此选取与否启动回声抵消，默认下不启动。
【自动增益】选项：在此选取与否启动自动增益，默认下不启动。
【输入音量调节】： 在此可以自动调节输入音量大小
【输出音量调节】：在此可以自动调节输出音量大小
【应用】按钮：修改完后，保存设立。
【恢复默认值】按钮：恢复本来音频设立（默认值为音频源MIC，音频格式MP3）。
i) 矩阵
选取“矩阵”面板，配备界面如下：

图1-4-34 矩阵设立
此面板用来配备终端矩形阵类型、外部矩阵IP地址和端标语。
【矩阵类型】选项： 涉及VAS矩阵、内部矩阵、外部矩阵，默认下使用内部矩阵。
【IP地址】栏：当顾客选取VAS矩阵和外部矩阵时需输入IP地址
【端标语】栏：当顾客选取VAS矩阵和外部矩阵时需输入端标语
j) 摄像头
选取“摄像头”面板，配备界面如下：

图1-4-35 摄像头设立
此面板配备终端连接摄像头参数，涉及类型、速度、控制方式等。
【使用】选项： 在此选取与否使用该摄像头
【摄像头类型】选项： 在此选取所用哪种摄像头，摄像头类型涉及索尼EV-D31 PELCO、三星SCC421、索尼D100 及其他 ，默认值为索尼EV-D31
【摄像头速度】选项： 在此选取摄像头遥控速度，涉及慢速中速和迅速
【地址输入】栏： 当摄像头类型为索尼EV-D31时，输入地址，默认值为1（如配备菊花链方式，请参见有关阐明书）
【控制方式】选项： 在此选取摄像头控制方式，涉及网络、RS232、RS422和RS485，默认值为RS232
k) 视频输出
选取“视频输出“面板，配备界面如下：

图1-4-36 视频输出设立
此面板用来配备终端视频输出类型、图象质量等。
【输出类型】选项：选取视频输出类型，涉及C端子和VGA，默认下为C端子。
【VGA扫描频率(HZ) 】栏： 在此输入VGA扫描频率，默认下为75。
【双流输出】选项： 在此选取双流输出类型，单屏双图像
【亮度调节】： 可以自动调节图像亮度
【对比度调节】：可以自动调节图像对比度
【饱和度调节】： 可以自动调节图像饱和度
【恢复图像默认值】按钮： 在此恢复图像默认值
l) 串口
选取“串口“面板，配备界面如下：

图1-4-37 串口设立
此面板用来配备终端串口参数，涉及类型、波特率、数据位、校验、停止位。
【串口类型】选项： 在此选取串口类型，涉及RS232 、RS485 、RS422，默认下为RS232类型。
【波特率】选项： 在此选取串口波特率，涉及2400 、4800、9600 、19200 、38400；默认下为9600。
【数据位】选项： 在此选取有效数据位长度，涉及5、6、7、8。默认下为8。
【奇偶校验】选项： 在此选取与否需要奇偶校验，涉及无校验、奇校验 、偶校验，默认下为无。
【停止位】选项： 在此选取停止位长度，涉及1和2，默认下为1。
m) E1配备
选取“E1配备”面板，显示配备界面如下：

图1-4-38 E1配备
【E1模块】选项：终端启动时会自动检测该终端是单E1模块还是多E1模块。
（1）如果终端处在单E1模块时，支持顾客为该E1接口选取合同进行通信：HDLC合同或者PPP合同（详细操作：点击E1模块中“配备”按钮，弹出如图1-4-39所示界面中设立）
（2）如果终端处在多E1模块时，顾客即可以选取多E1捆绑形式也可以选取单E1形式进行通信（只要在不需要E1配备上去掉勾选即可实现单E1通信）
【验证办法】选项：终端处在多E1模块，且顾客选取多E1捆绑形式时，支持顾客选取验证方式，涉及PAP和CHAP两种方式。
【虚接口地址】：支持为终端E1接口配备虚接口地址。
【掩码】：支持为终端E1接口配备子网掩码。
【最小分片包长】终端处在多E1模块时，支持顾客为E1接口配备最小分片包长度，有效范畴20～1500，默认值为20。
【服务端顾客名】终端处在多E1模块，且顾客选取多E1捆绑形式时，支持顾客设立服务端顾客名。
【服务端顾客密码】终端处在多E1模块，且顾客选取多E1捆绑形式时，支持顾客设立服务端顾客密码。
【客户端顾客名】终端处在多E1模块，且顾客选取多E1捆绑形式时，支持顾客设立客户端顾客名。
【客户端顾客密码】终端处在多E1模块，且顾客选取多E1捆绑形式时，支持顾客设立客户端顾客密码。
E1模块配备：
在图 1-4-38 中，单击E1模块中【配备】按钮，操作界面如下图 1-4-39所示：

图1-4-39 E1模块配备
【选用时隙】：顾客可以选取E1线路中详细时隙号进行通信。
【接口合同】：终端处在单E1模块时，可以选取接口合同HDLC合同或者PPP合同，在多E1模块下，接口合同只能是PPP合同。
【祈求时间间隔】：在此可觉得终端配备同步接口echo祈求时间间隔，有效范畴0～255，单位为秒，默认值为2。
【最大重发次数】：在此可觉得终端配备同步接口echo最大重发次数，有效范畴0～255，默认值为2。
n) 路由配备

图1-4-40 路由配备
选取“路由配备”面板，可以显示该终端已配备路由，以及支持添加、删除路由配备操作。配备界面如下：
【增长】：点击该按钮后，会弹出如图1-4-41所示界面，配备路由有关参数，涉及目子网、子网掩码、网关、优先级；其中目子网、子网掩码、网关地址必要合法，优先级范畴为1～255（1优先级最高，255优先级最低，默认值为1）；

图1-4-41 配备路由
【删除】在图 1-4-40 “已配备路由”栏中选取某条路由点击【删除】键，即可删除该条配备。

4、 系统管理
点击左侧系统管理按钮进入系统管理面板，可以管理终端上顾客和地址薄。
a) 地址薄管理

图1-4-42 地址簿管理
（1）在地址簿管理中可以在【查找】输入框中输入相应终端名称或者呼喊别名、IP地址，点击【下一种】查找到相匹配终端信息。
（2）对地址簿条目管理是通过【添加】、【修改】、【删除】三个按钮进行。对地址簿会议组管理使用【添加】、【修改】、【删除】、【增长成员】、【删除成员】五个按钮进行。
①点击终端列表中【添加】，如图1-4-43示，输入新增长终端条目名称、IP地址、呼喊别名、呼喊号码、终端速率等信息。

图1-4-43 新增地址簿条目
②终端列表中【修改】按钮，选中当前会议组中某条终端信息后，同图1-4-43操作同样可以修改此终端信息。点击【拟定】即可修改成功。
③终端列表中【删除】按钮，选中当前会议组中某条终端信息后，点击【删除】，即可在地址簿中删除此终端信息。
④在分组列表栏中【添加】按钮，如图1-4-44所示，输入要增长会议组名称、MCUIP地址、会议速率。

图1-4-44 增长会议组条目
⑤会议组中【修改】按钮，同图1-4-44操作，可以对选中会议组条目进行修改，点击【拟定】即可修改成功。
⑥会议组列表中【删除】按钮，选中某条会议组中信息后，点击【删除】，即可在地址簿中删除此会议组条目信息。
⑦会议组中【增长成员】，在选中某个分组后可以在该会议组中增长会议成员。
⑧会议组中【删除成员】，删除选中会议组某个成员。
以通过度组来增长地址薄管理灵活性和以便性。
b) 顾客管理

图1-4-45 顾客管理
终端始终内建一种admin顾客， 还可以添加其她顾客，并可以授予不同权限。
在界面里，管理员顾客可通过【增长】、【修改】和【删除】按钮对顾客信息进行维护。其顾客信息涉及：顾客名、密码、完整顾客名、顾客权限和顾客描述等几某些。
具备管理员权限顾客可以操作其她顾客帐号，而普通顾客则只能操作终端。
5、 终端诊断
点击左侧终端诊断按钮进入系统诊断面板，此面板显示终端“呼喊状态“和“网络信息”，并可以对终端进行系统测试。
【呼喊状态】如图1-4-46所示，该界面可以显示该终端呼喊模式、网守注册状况、视音频合同、辨别率、视频编码率以及加密模式.

图1-4-46 系统诊断-呼喊状态
【网络信息】：如图1-4-47所示，该功能涉及图象记录信息：解码码率、收到帧数、丢包率、丢包总数；声音记录信息：解码码率、收到帧数、丢包率、丢包总数。

图1-4-47 系统诊断-网络信息
【系统测试】：如图 1-4-48所示，该功能涉及开始自环、声音测试以及图象测试。

图1-4-48 系统诊断-系统测试
【开始自环】按钮： 点击此按钮可以让终端自环，检测终端编解码状态。
【声音测试】按钮： 点击此按钮可以对终端声音检测
【图像测试】按钮： 点击此按钮可以对图像检测
【本地图像测试】选项： 在此选取与否检测本地图像
【远端图像测试】选项： 在此选取与否检测远端图像
5 常用故障分析
1.Q：终端不能正常启动
A： ⑴检查终端电源连接与否正常；确认电源连接正常无误
⑵确认终端程序文献安装完全、无误
(3)检查终端Boot引导与否对的
2.Q：没有弹出安装对话框
A： (1)检查网络连接与否正常
(2)H700与否已启动
(3)IEActiveX控件安全选项与否设立太高
3.Q：没有浮现最后界面
A： (1)检查网络连接与否正常
(2)弹出规定安装对话框时与否点击了“是（Y）”
4.Q：终端/mcu不能注册GK
A： ⑴ 检查终端/mcu跟GK之间网络与否互通；如果网络不通应检查网络连接
（2）检查终端/mcu别名、E164号码与否重复；检查mcu中模板别名、E164号码与否重复，当有重复时由于冲突不能注册。
(3) 检查GK与否正常启动
（4）检查GK设立，与否禁止该网段内实体注册。
6.Q：终端之间呼喊ip地址或E164号码呼喊失败
A： （1） 通过ip地址呼喊时，请检查网络与否连通
（2）通过E164号码呼喊时，请检查与否注册GK成功
（3）请检查被呼终端与否处在其她呼喊中，或者会议中
（4）终端应答方式设立为免打扰方式或者接受方式设立为手动接受方式
（5）请确认版本与否一致，如版本不一致请先统一软件版本
7.Q：会议创立成功，指定发言人，其他所有终端看不到发言人图像
A： ⑴ 网络问题，查看码流互换状况！依照码流转发状况，确认每个环节都能互通：终端←→MP板←→MP板←→MCU←→外设←→终端。
⑵ 发言人视频源故障；发言人自检，看自己图像效果，与否能正常编解码。
(3)与会终端视频发送（或接受）逻辑通道打开失败，可在MCU中使用“showConfMt”命令查看
8.Q：会议创立成功，指定发言人，其他终端听不到声音或听到声音很小
A：⑴ 发言人音频源故障；发言人自检，自己听自己声音质量
⑵ 发言人输入音量为0，调节发言人输入音量；观众终端输出音量为0或太小；调节观众终端输出音量
(3)确认外置功放连接无误，可以正常使用并有声音
(4) 与会终端音频发送（或接受）逻辑通道打开失败，可在MCU中使用“showConfMt”命令察看
9.Q：H263视频格式下，接受端画面不连贯
A：将发送端“图像质量”设立为“速度优先”
10.Q：H263、H261视频格式下，或启动双视频流过程中，接受端显示画面很慢
A：将接受端“丢包解决方略”设立为“速度最快”
11.Q：终端网络忽通忽断，不正常
A： （1） 检查网络物理连接
（2） 检查IP地址与否冲突
（3） 检查MAC地址与否冲突
（4） 如果终端文献系统与否为裸分区文献系统，请检查与否旧Running.cfg仍存在，其中配备与终端某些配备与否互相冲突

第二某些 KDV遥控器使用手册
1 遥控器简述
1.1 遥控器面板阐明
KDV会议电视终端遥控器面板如图2-1-1所示，通过遥控器可对KDV会议电视终端进行各种操作。下面对终端遥控器面板作某些简朴阐明。
注意：红外遥控接受范畴为KDV会议电视终端红外接受管为顶点30°圆锥体距离不超过5米。

图 2-1-1遥控器
遥控器面板上各个按键功能如图2-1-1所示，本手册仅对有多重功能按键作一阐明，详见表2-1-1。
表 2-1-1功能键表
按键图标
按键名
功能阐明

功能键
即启动顾客自定义快捷菜单，类似手机上快捷菜单按钮，通过按“功能”按钮，屏幕上可以显示顾客自定义一系列以数字为索引快捷菜单，顾客通过相应数字键就可以以便进入相应功能菜单。

复位按键
可执行设备复位操作,复位后设备重启
表2-1-1（续）
按键图标
按键名
功能阐明

主视频源
即终端使用第一种视频源，可以是C端子，S端子或者VGA。通过这个按钮，顾客可以很以便切换到当前使用主视频源。

C端子视频源
这是一种组合按钮，顾客通过按住这个按钮，再同步选取1～6数字键，来选取某个C端子作为终端当前视频输入源。如AV＋1，表达选取终端C1作为当前视频源

远遥按键
即控制终端与否可以控制远端遥控器（FECC）。默认状况下，只能控制本地摄像头。通过此按钮来切换本地和远端遥控器控制，在远遥状况下，屏幕上会显示远遥提示符。

哑音按键
用来对终端执行哑音操作，按下哑音键时，本终端发言，其她终端会场无法收听到它声音，在哑音状况下，屏幕上会显示哑音标志。多次按下该键，可以在哑音和取消哑音之间进行切换

视频源按键
选取视频源为VGA输入

选取视频源为S-Video输入

快照按键
抓拍当前终端显示画面图像，顾客每按一次，屏幕上浮现“正在快照”菜单提示，顾客可以通过终控来浏览所有快
