科技公司现场5s管理规范样本.doc

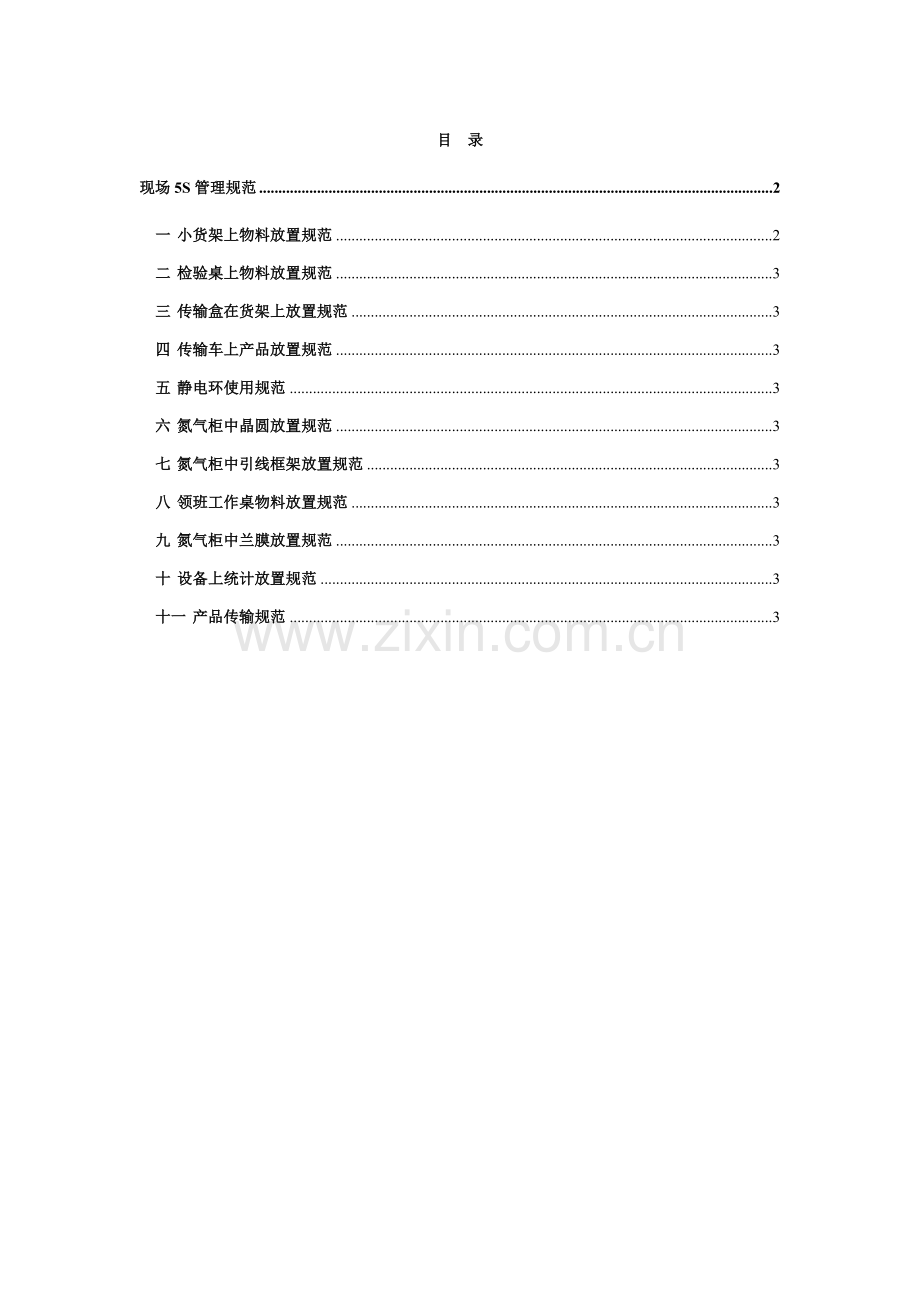

目 录
现场5S管理规范 2
一 小货架上物料放置规范 2
二 检验桌上物料放置规范 3
三 传输盒在货架上放置规范 3
四 传输车上产品放置规范 3
五 静电环使用规范 3
六 氮气柜中晶圆放置规范 3
七 氮气柜中引线框架放置规范 3
八 领班工作桌物料放置规范 3
九 氮气柜中兰膜放置规范 3
十 设备上统计放置规范 3
十一 产品传输规范 3

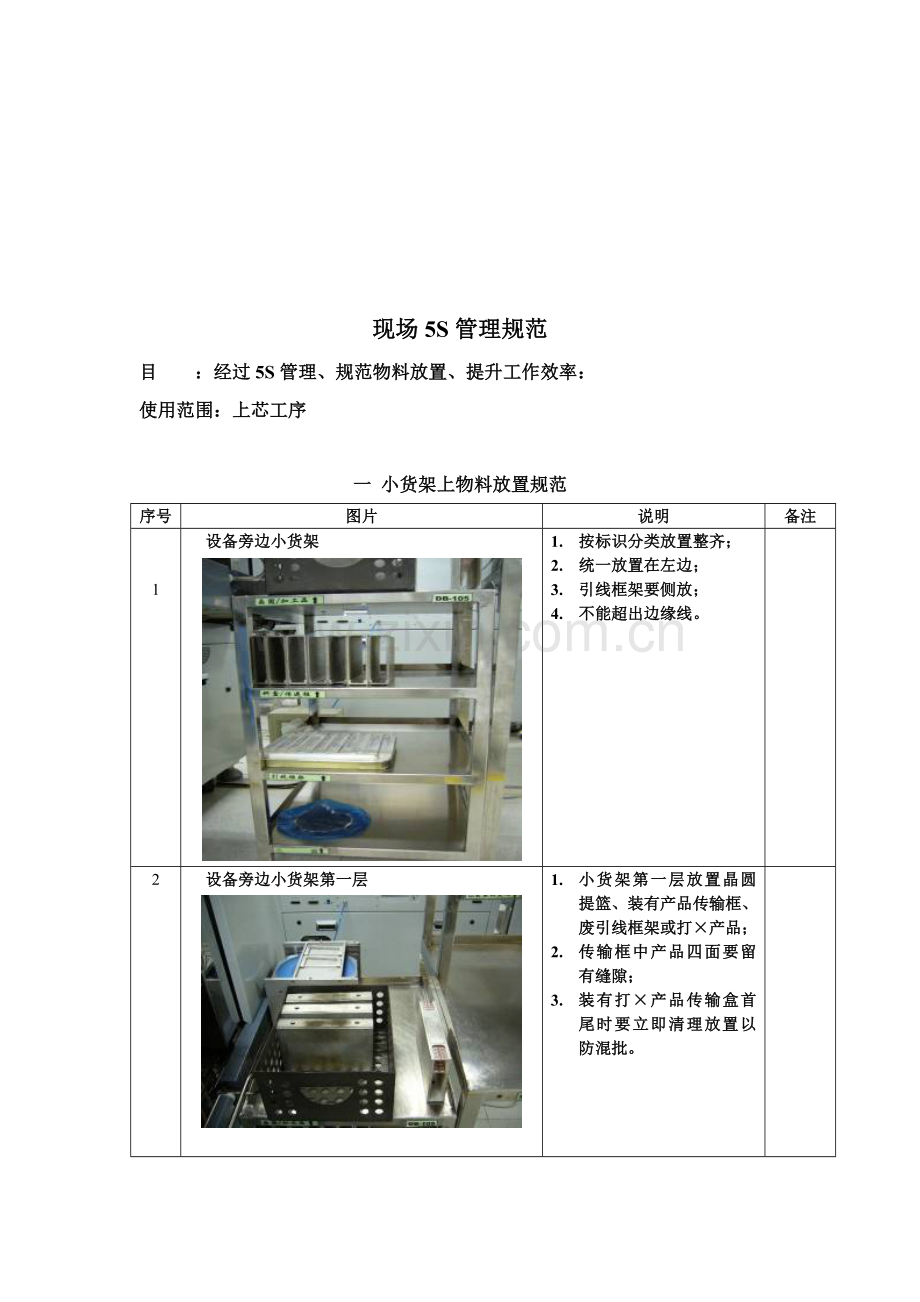

现场5S管理规范
目 ：经过5S管理、规范物料放置、提升工作效率：
使用范围：上芯工序

一 小货架上物料放置规范
序号
说明
备注

1
设备旁边小货架

1. 按标识分类放置整齐；
2. 统一放置在左边；
3. 引线框架要侧放；
4. 不能超出边缘线。

2
设备旁边小货架第一层

1. 小货架第一层放置晶圆提篮、装有产品传输框、废引线框架或打×产品；
2. 传输框中产品四面要留有缝隙；
3. 装有打×产品传输盒首尾时要立即清理放置以防混批。

二 检验桌上物料放置规范
序号
说明
备注
1
检验桌

1. 检验桌上物料放置严格按标识位置规范放置；

三 传输盒在货架上放置规范
序号
说明
备注
1
货架上传输盒放置规范

1. 同一封装形式传输盒整齐放置在货架同一层并挂上标识牌；
2. 操作员取用时从右向左按序取用；

四 传输车上产品放置规范
序号
说明
备注
1
传输车上产品放置要求

1. 一层最多只能放置4框产品；
2. 步骤卡对折放置在第一个和第二个传输盒中间；
3. 操作员放置时步骤卡方向要一致;
4. 传输框不能超出传输车边缘（安全）；
5. 统一封装形式不一样批次产品不能放置在传输车同一层。

五 静电环使用规范
序号
说明
备注
1
操作设备时

1.操作设备立即插上静电环；
2.抽检产品时立即插上静电环；

2
检验产品时

1.在检验桌前检验产品时立即插静电环

六 氮气柜中晶圆放置规范
序号
说明
备注
1
氮气柜外面

1.全部晶圆按标识放置在对应氮气柜中；

2
氮气柜中晶圆提篮

1. 氮气柜中晶圆提篮按规范放置在氮气柜中。

七 氮气柜中引线框架放置规范
序号
说明
备注
1
框架标签

1. 物料员领用引线框架按标识分类放置在对应柜中；

2
氮气柜中框架放置规范

1.引线框架统一按规范放置在柜右侧；

3
框架放置规范

1.通常框架在氮气柜中全部要竖放；

4

框架放置规范

1.有盖子不能竖放平行放置。

5
框架取用规范

1.物料员取用框架时按优异先出标准从左向右取用。

八 领班工作桌物料放置规范
序号
说明
备注
1
领班工作桌

1.按标识规范放置整齐。

2
首尾兰膜放置规范

1.操作员首尾产品把步骤卡、晶圆上芯统计统计、晶圆管制卡对着整齐放置在兰膜上面。

九 氮气柜中兰膜放置规范
序号
说明
备注
1
兰膜氮气柜

1.将首尾兰膜按标识分类放置在对应氮气柜中；

2
氮气柜中统计及兰膜规范

1.氮气柜中统计及兰膜放置规范；

氮气柜中兰膜放置规范

1.兰膜放置规范

十 设备上统计放置规范
序号
说明
备注
1
设备前面统计放置规范

1.设备前面左面放置步骤卡和晶圆管制卡；右面放置设备运行统计；

2
设备上面统计放置规范

1.设备正上面放置《晶圆上芯统计统计》；

十一 产品传输规范

序号
说明
备注
1
产品传输规范

1.双手抓住传输框，平行传送；

2
传输车传送规范

1.双手平行推送

制造部上芯工序
