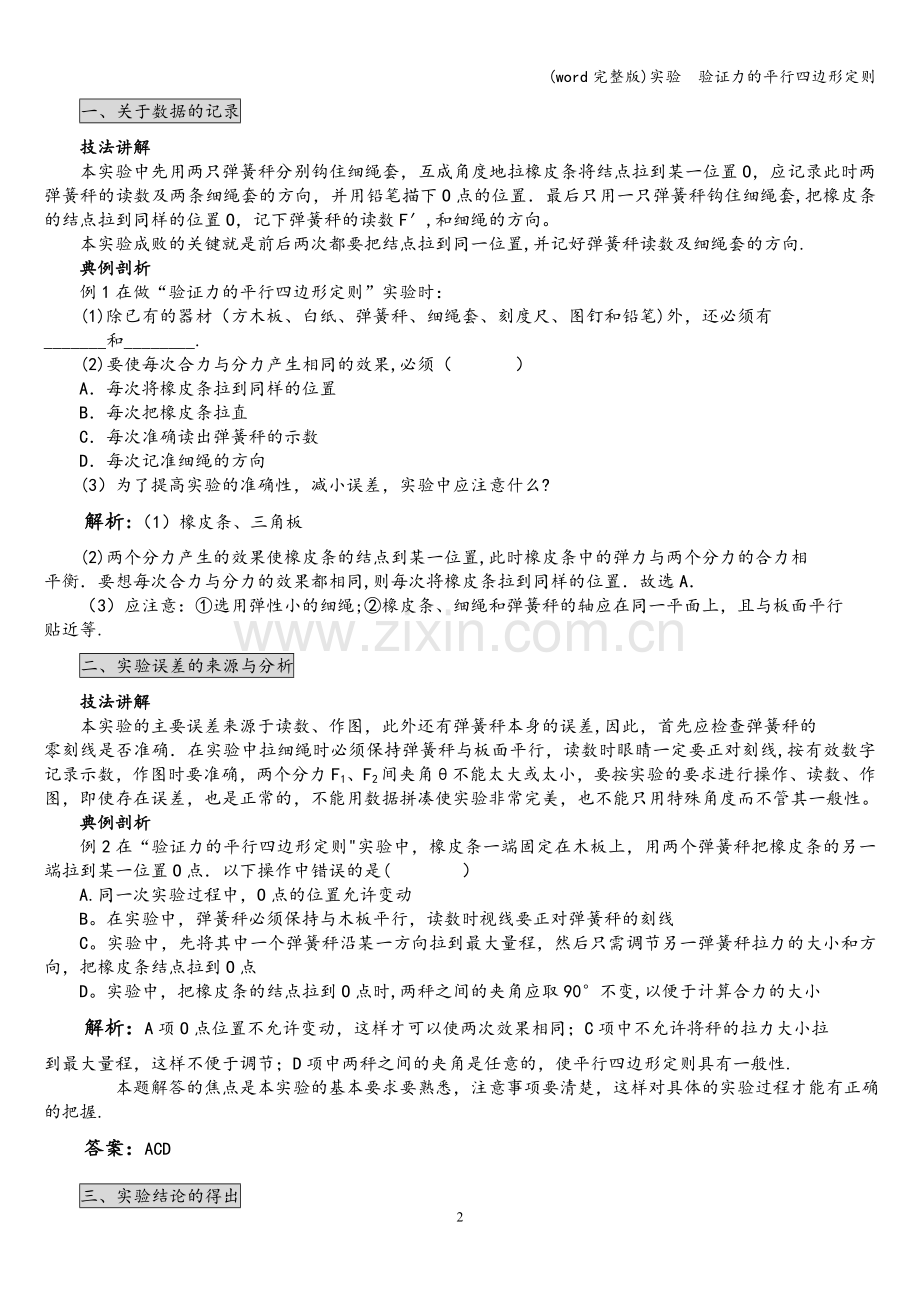

(word完整版)实验 验证力的平行四边形定则实验：验证力的平行四边形定则第一关：基础知识（一)实验目的验证互成角度的两个共点力的平行四边形定则.（二)实验原理结点受三个共点力作用处于平衡状态，则F1与F2之合力必与橡皮条拉力平衡，改用一个拉力F使结点仍到O点，则F必与F1和F2的合力等效，以F1和F2为邻边作平行四边形求出合力F,比较F与F的大小和方向，验证互成角度的两个力的合成的平行四边形定则。（三）实验器材方木板、白纸、弹簧秤（两只）、橡皮条、细绳套(两个)、三角板、刻度尺、图钉若干、细芯铅笔.（四）实验步骤用图钉把白纸钉在放于水平桌面的方木板上。用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套.用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置O,如图标记,记录两弹簧秤的读数，用铅笔描下O点的位置及此时两个细绳套的方向。用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧秤的读数F1和F2的图示,并以F1和F2为邻边用刻度尺和三角板作平行四边形,过O点画平行四边形的对角线，此对角线即为合力F的图示.只用一只弹簧秤钩住细绳套，把橡皮条的结点拉到同样的位置O，记下弹簧秤的读数F和细绳的方向，用刻度尺从O点按选定的标度沿记录的方向作出这只弹簧秤的拉力F的图示。比较一下，力F与用平行四边形定则求出的合力F的大小和方向.改变两个力F1与F2的大小和夹角，重复实验两次。(五）注意事项1.实验时，弹簧秤必须保持与木板平行，且拉力应沿轴线方向,以减小实验误差。测量前应首先检查弹簧秤的零点是否准确,注意使用中不要超过其弹性限度，弹簧秤的读数应估读到其最小刻度的下一位.弹簧秤的指针,拉杆都不要与刻度板和刻度板末端的限位卡发生摩擦。2。在满足合力不超过弹簧秤量程及橡皮条形变不超过其弹性限度的条件下,应使拉力尽量大一些，以减小误差。3.画力的图示时，应选定恰当的标度，尽量使图画得大一些，但也不要太大而画出纸外，要严格按力的图示要求和几何作图法作图.4.在同一次实验中，橡皮条拉长的结点O位置一定要相同.5。由作图法得到的F和实验测量得到的F不可能完全符合，但在误差允许范围内可认为是F和F符合即可。第二关：解题技法一、关于数据的记录技法讲解本实验中先用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条将结点拉到某一位置O，应记录此时两弹簧秤的读数及两条细绳套的方向，并用铅笔描下O点的位置最后只用一只弹簧秤钩住细绳套,把橡皮条的结点拉到同样的位置O，记下弹簧秤的读数F,和细绳的方向。本实验成败的关键就是前后两次都要把结点拉到同一位置,并记好弹簧秤读数及细绳套的方向.典例剖析例1在做“验证力的平行四边形定则”实验时：(1)除已有的器材（方木板、白纸、弹簧秤、细绳套、刻度尺、图钉和铅笔)外，还必须有_和_.(2)要使每次合力与分力产生相同的效果,必须（ ）A每次将橡皮条拉到同样的位置B每次把橡皮条拉直C每次准确读出弹簧秤的示数D每次记准细绳的方向(3）为了提高实验的准确性，减小误差，实验中应注意什么?解析:（1）橡皮条、三角板(2)两个分力产生的效果使橡皮条的结点到某一位置,此时橡皮条中的弹力与两个分力的合力相平衡要想每次合力与分力的效果都相同,则每次将橡皮条拉到同样的位置故选A（3）应注意：选用弹性小的细绳;橡皮条、细绳和弹簧秤的轴应在同一平面上，且与板面平行贴近等.二、实验误差的来源与分析技法讲解本实验的主要误差来源于读数、作图，此外还有弹簧秤本身的误差,因此，首先应检查弹簧秤的零刻线是否准确在实验中拉细绳时必须保持弹簧秤与板面平行，读数时眼睛一定要正对刻线,按有效数字记录示数，作图时要准确，两个分力F1、F2间夹角不能太大或太小，要按实验的要求进行操作、读数、作图，即使存在误差，也是正常的，不能用数据拼凑使实验非常完美，也不能只用特殊角度而不管其一般性。典例剖析例2在“验证力的平行四边形定则实验中，橡皮条一端固定在木板上，用两个弹簧秤把橡皮条的另一端拉到某一位置O点以下操作中错误的是( ）A.同一次实验过程中，O点的位置允许变动B。在实验中，弹簧秤必须保持与木板平行，读数时视线要正对弹簧秤的刻线C。实验中，先将其中一个弹簧秤沿某一方向拉到最大量程，然后只需调节另一弹簧秤拉力的大小和方向，把橡皮条结点拉到O点D。实验中，把橡皮条的结点拉到O点时,两秤之间的夹角应取90不变,以便于计算合力的大小解析：A项O点位置不允许变动，这样才可以使两次效果相同；C项中不允许将秤的拉力大小拉到最大量程，这样不便于调节；D项中两秤之间的夹角是任意的，使平行四边形定则具有一般性. 本题解答的焦点是本实验的基本要求要熟悉，注意事项要清楚，这样对具体的实验过程才能有正确的把握.答案：ACD三、实验结论的得出技法讲解本实验是通过力的图示法作出两个分力F1、F2，然后用几何方法作出对角线作为两个分力的合力F；作出F1与F2的等效力F,比较F、F，看在误差允许的范围内大小方向是否相同，验证力的平行四边形定则。作图时，要选择恰当的标度，作的图适当大一些便于观察.典例剖析例3如图所示是两位同学在做“验证共点力合成”的实验时得到的结果，其中哪一个实验结果比较符合实验事实？在比较符合实验事实的一个结果中，若F是准确的,则误差较大的原因可能是哪些?解析:按本实验的要求，F为F1和F2通过平行四边形定则所得合力；F为F1和F2的等效力，即用一只弹簧秤拉时的力橡皮条在这个力的作用下,其力的方向与橡皮条的伸长方向在一条直线上，显然图（b）不符合事实，比较符合实验事实的是图(a)图（a）中F与F误差较大的原因可能是：F1的方向比真实方向偏左;F2的大小比真实值偏小且方向比真实方向偏左;作图时两虚线不与F1线和F2线平行F是按平行四边形定则作出的合力是理论值，用一个弹簧秤拉时测出的力F为实验值本实验就是要用现在的实验结果和已有实验结果进行比较，检查已有的实验结论是否正确,达到验证的目的。第三关：训练关笑对高考随 堂 训 练1.下面列出的措施中，哪些是有利于改进本节实验结果的（ ）A.橡皮条弹性要好，拉到O点时拉力适当大些B.两个分力F1和F2间的夹角要尽量大些C。拉橡皮条时,橡皮条、细绳和弹簧测力计平行贴近木板面D。拉橡皮条的绳要细，而且要稍长一些解析:拉力“适当大些能减少误差；而夹角“尽量”大些，则使作图误差变大；橡皮条等“贴近”木板，目的是使拉线水平；绳细稍长便于确定力的方向性。答案:ACD2.在“验证力的平行四边形定则的实验中，为了减小实验误差，应注意（ )A.描点、作图时的铅笔应尖一些，图的比例适当大一些B.拉橡皮条的细绳适当长一些C。在用两个弹簧测力计拉时，两细绳间的夹角尽量大些D。在用两个弹簧测力计拉时，两个弹簧测力计的示数适当大些解析：作图时比例大些，使弹簧测力计的示数大些，可以减小相对误差。拉橡皮条的细绳长些，可使记录绳方向的点与结点O的距离大些，减小连线时的误差.因此A、B、D选项所述都能起到减小相对误差的作用.在实验中，两个分力F1、F2的夹角越大,用平行四边形作图时得出的合力F的误差也越大，所以在实验中不能把角取得太大。答案：ABD3。在“互成角度的两个力的合成实验中,橡皮条的一端固定在A点,另一端被两个弹簧秤拉到O点,如图甲所示.两弹簧秤读数分别为F1和F2,细绳方向分别与OA直线延长线的夹角为1和2，如图乙所示.以下说法中正确的是( ）A。O点位置不变,合力不变B。用平行四边形定则求得的合力F一定沿OA直线方向C.若不改变O和1,F1增大，F2必减小D.合力必大于F1或F2答案：A4。李明同学在做“互成角度的两个力的合成实验时，利用坐标纸记下了橡皮筋的结点位置O点以及两只弹簧秤拉力的大小，如图（a）所示，（1）试在图(a)中作出无实验误差情况下F1和F2的合力图示，并用F表示此力。（2）有关此实验,下列叙述正确的是_.A。两弹簧秤的拉力可以同时比橡皮筋的拉力大B。橡皮筋的拉力是合力，两弹簧秤的拉力是分力C.两次拉橡皮筋时,需将橡皮筋结点拉到同一位置O。这样做的目的是保证两次弹簧秤拉力的效果相同D。若只增大某一只弹簧秤的拉力大小而要保证橡皮筋结点位置不变，只需调整一只弹簧秤拉力的大小即可（3）图（b)所示是李明和张华两位同学在做以上实验时得到的结果，其中哪一个实验比较符合实验事实?（力F是用一只弹簧秤拉时的图示）答：_.(4）在以上比较符合实验事实的一位同学中，造成误差的主要原因是：（至少写出两种情况)答：_。答案:(1）（2）AC (3）张华做的符合实验事实（4)1、F1的方向比真实方向偏左。2、F2的大小比真实值偏小且方向比真实方向偏左。3、作图时两条虚线不分别与F1线和F2线平行。5.在“验证力的平行四边形定则”的实验中某同学的实验情况如图甲所示,其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳.图乙是在白纸上根据实验结果画出的图.(1）图乙中的_是力F1和F2的合力的理论值；_是力F1和F2的合力的实际测量值.（2）在实验中，如果将细绳也换成橡皮筋，那么实验结果是否会发生变化？答：_。（选填“变”或“不变）解析：(1）F1和F2的合力从理论上讲应该是F，因为它们的合力从效果上讲就是使结点到达O点位置，而用一个弹簧秤拉的效果也是使结点到达O点位置，所以F1和F2的合力方向从理论上应该与AO在同一直线上.但在实验时F1和F2的大小和方向有误差，所以F是F1和F2的测量值.（2）若将细绳换成橡皮筋，实验结果不会发生变化,在实验时只要每次把结点拉到O点位置，效果是一样的.答案：（1）FF（2）不变6.如图所示，在共点力合成的实验中橡皮筋一端固定于P点，另一端连接两个弹簧秤，使这端拉至O点，现使F2大小不变地沿顺时针转过某一角度,相应地使F1的大小及图中角发生变化。则相应的变化可能是( ）A.F1一定增大B。F1也可能减小C.F1若增大，角一定减小D。F1若增大,角可能增大解析：O点位置不变说明F1，F2合力不变，以O点为圆心，以F2为半径做圆：矢量三角形关系，由图可看出角先增大后减小而F1一直增大.当F1与F2垂直时角最大。答案：AD6
