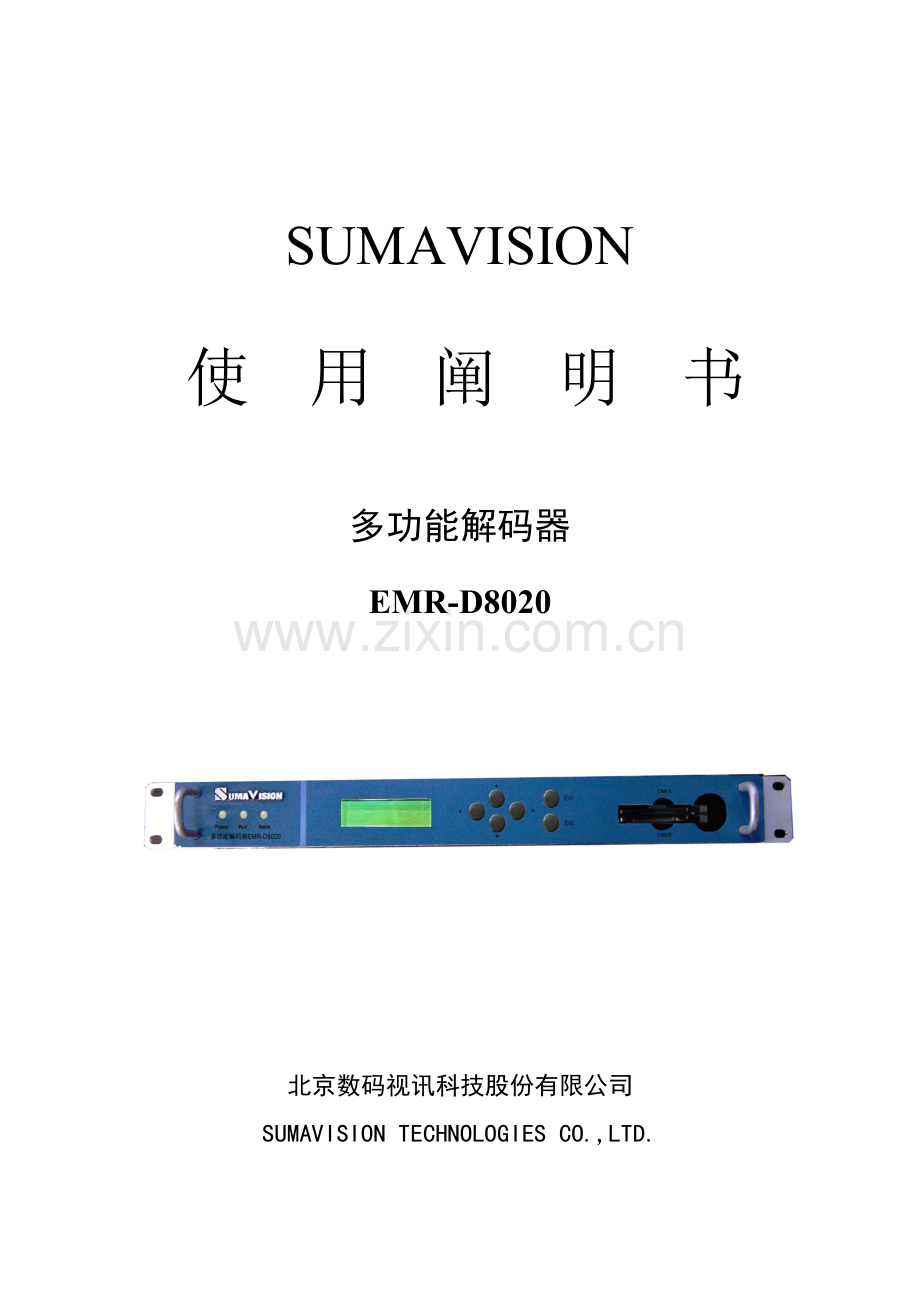

SUMAVISION
使用阐明书

多功能解码器

EMR-D8020

北京数码视讯科技股份有限公司
SUMAVISION TECHNOLOGIES CO.,LTD.
前言
版本阐明
北京数码视讯科技股份有限公司
版权所有，并保存一切权利。
未经我司书面容许，任何单位或个人都不得擅自摘抄、复制本书某些或所有，并不得以任何形式传播。
本手册相应产品为：
SUMAVISION EMR-D8020 多功能解码器
本阐明书版本号为V1.00
关于本书任何修改和版本升级将不再另行告知顾客。
本书商定
读本书其她内容前，请仔细阅读如下商定：
1、字体、格式商定
ü 本书正文文字采用五号宋体编写；
ü 本书一级标题采用二号宋体加粗，二级标题采用三号宋体加粗，三级标题采用四号宋体加粗编写；
ü 本书所有注释采用楷书编写，并先后用“＝＝＝＝＝＝＝”与正文分开；
ü 本书商定带方括号“【 】”表达人机界面、菜单名、数据表和字段名等，多级菜单用“/”隔开，例如【主菜单/网络设立/本机IP地址】多级菜单表达【主菜单】菜单下【网络设立】子菜单下【本机IP地址】菜单项。
2、键盘操作商定
ü 尖括号宋体字符：表达键名或按钮名。如<Enter>、<Tab>、<BackSpace>、等分别表达回车、制表、退格等。
ü <键1＋键2>表达在键盘上同步按下键1和键2。如<Ctrl＋Alt＋A>表达同步按下“Ctrl”、“Alt”和“A”三个键。
ü <键1，键2>表达在键盘上先按下键1，释放，再按下键2。如<Alt，D>表达先按<Alt>键，释放后，紧接着再按<D>键。
3、鼠标操作商定
ü 单击：迅速按下并释放鼠标一种按钮。
ü 双击：持续两次迅速按下并释放鼠标一种按钮。
ü 拖动：按住鼠标一种按钮不放，移动鼠标。
4、各种标记
ü 注意、小心、警告、危险：提示顾客在寻常维护和操作中应注意事项。
ü 阐明、提示、窍门：对操作内容描述进行必要补充和阐明。
ü 协助：对操作内容中顾客不易理解地方进行详细阐明。
读者对象
本阐明书详细简介了多功能解码器EMR-D8020功能、用法等，适合如下人群阅读：
ü 数字视音频工程技术人员
ü 数字视音频系统管理人员
ü 数字视音频系统工程师
联系咱们
北京数码视讯科技股份有限公司承诺为顾客提供全方位技术支持。当顾客对设备有任何不熟悉地方或者设备浮现故障状况下，顾客请勿擅自对设备进行拆装操作，而应当与数码视讯办事处联系或公司售后技术支持部门联系。
您可以通过如下方式联系咱们：
地址：北京市海淀区上地信息产业基地开拓路15号1幢 邮编：100085
售后技术支持电话：转801
24小时热线电话：
网址：.com

目 录
第1章 产品概述 1
1.1 产品用途阐明 1
1.2 产品标记 2
1.3 环境规定 2
1.3.1 运送环境 2
1.3.2 机房环境规定 2
1.3.3 供电规定 3
第2章 产品阐明 4
2.1 产品外观阐明 4
2.1.1 设备连接器描述 4
2.1.2 DB9音频输出接口 5
2.1.3 接地端子 5
2.1.4 电源开关 5
2.1.5 电源插座 5
2.1.6 批示灯 6
2.1.7 液晶显示 6
2.1.8 操作键盘 6
2.2 散热阐明 7
2.3 控制阐明 7
第3章 技术特性 8
3.1 重要性能参数 8
3.2 遵循原则 8
第4章 尺寸、重量 9
4.1 外形尺寸 9
4.2 设备重量 9
第5章 安装与调试 10
5.1 开箱及检查 10
5.2 安装注意事项 10
5.3 安装环节、办法 10
5.4 调试 11
5.5 调试检查办法 11
第6章 用法 13
6.1 迅速运营多功能解码器环节 13
6.2 设备菜单简介 13
6.2.1 状态查询 13
6.2.2 输入设立 15
6.2.3 解码设立 18
6.2.4 解扰设立 24
6.2.5 输出设立 25
6.2.6 系统设立 27
第7章 设备WEB网管操作 31
7.1 登陆WEB网管 31
7.2 使用WEB网管查询和修改参数 32
7.2.1 状态查询 32
7.2.2 输入设立 33
7.2.3 解码设立 36
7.2.4 解扰设立 39
7.2.5 输出设立 42
7.2.6 系统设立 44
第8章 故障分析与排除 48
8.1 报警信息 48
8.1.1 输入告警 48
8.1.2 解码告警 48
第9章 保养与维修 49
9.1 维护办法 49
9.2 维护细节 49
9.3 寻常维护 50
9.4 月度维护 50
9.5 季度维护 50
9.6 年度维护 51
9.7 整顿维护 51
9.8 运营维护 51
第10章 贮存、运送 52
10.1 贮存 52
10.2 运送 52

第1章 产品概述
1.1 产品用途阐明
多功能解码器SUMAVISION EMR-D8020是北京数码视讯科技有限公司自主开发SUMAVISION-DVB数字广播系统一某些。解码器EMR-D8020综合接受、解扰和解码功能，同步能完毕某些适配功能，为全球范畴内中小运营商提供高性价比专业接受机和专业多格式解码器。SUMAVISION EMR-D8020多功能解码器提供ASI、GBE和RF三种输入接口，解码输出支持SDI、HDMI、YPbPr分量输出、CVBS标清输出等，支持各种格式高标清节目解码输出。
多功能解码器典型组网图如下图1-1所示：

图1-1 多功能解码器组网图

在图1-1中，前端输入源可以是ASI码流、IP码流或者卫星信号。
在图1-1中，EMR-D8020可以实现将输入节目流通过ASI或者IP转发输出，实现节目适配输出功能。
在图1-1中，EMR-D8020支持CAM卡授权卡解扰和BISS解扰。
在图1-1中，EMR-D8020解码输出可以通过HDMI接口或者分量输出或者CVBS输出给监视器，也可以直接给编码器进行编码。

1.2 产品标记
多功能解码器SUMAVISION EMR-D8020 设备表面有产品名称、型号、公司LOGO等标志。多功能解码器SUMAVISION EMR-D8020前面板如图1-2所示：
公司商标

产品名称和型号

图1-2 多功能解码器前面板
产品名称：多功能解码器
产品型号：SUMAVISION EMR-D8020 。见图1-2所示。
制造单位：北京数码视讯科技股份有限公司。见图1-2所示。
1.3 环境规定
1.3.1 运送环境
设备搬运过程中必要小心稳妥，避免损坏设备。设备运送、维护、操作人员应当保证具备专业技能并熟悉本设备操作，如果在设备运送、维护、操作过程中有疑问，请联系数码视讯售后技术支持部门，联系方式见前言内容。
此设备为高品位电子产品，在运送过程中应当轻拿轻放，避免摔碰，同步注意如下提示：
ü 请不要将设备放置在不稳固手推车、架子、托架或桌子上；否则，设备也许会被摔落，导致设备严重受损，使其不能正常工作。
ü 请在运送过程中，应当使运载设备手推车保持平衡，到达设备指定放置地点或需要半途停止时，一方面拟定手推车是稳妥，然后再停止迈进，避免设备摔落导致故障。
ü 请安排专人运送或安装本设备，尽量避免多人参加运送。
1.3.2 机房环境规定
ü 机房面积：
机柜先后门至少留出1.2-1.5m距离，以便开门和寻常维护。机柜侧面与墙距离不不大于0.8m，机柜不能靠墙安放。
ü 机房地板：
不导电，不起尘。地面平整度为每平方米误差不不不大于2mm。地面防静电材料体积电阻率1×107-1×1010Ω，接地限流电阻1MΩ。地板承重应不不大于450kg/m2。
ü 环境温度：
在5-40℃环境中正常工作，有条件地方最佳能加装空调，以利散热。
ü 相对湿度：
正常工作：≤90%（20℃）；
容许工作：≤95%（无结露）。
ü 环境气压：
86-105kpa。
ü 机房门窗：
必要加防尘橡胶条密封，窗户建议装双层玻璃，并严格密封。
ü 机房墙面：
可以粘贴墙纸，也可以刷无光漆，但不适当刷粉化涂料。
ü 机房干净度：
规定如表1-1、1-2所示。
表1-1 机房灰尘指标
最大直径（μm）
0.05
1
3
5
最大浓度（每立方米所含颗粒）
14×105
7×105
24×104
13×104

表1-2 机房有害气体指标
气体
平均（mg/m3）
最大（mg/m3）
二氧化硫SO2
0.2
1.5
硫化氢H2S
0.01
0.3
二氧化氨NO2
0.04
0.15
氨NH3
0.05
0.15
氯Cl2
0.01
0.3
ü 消防规定：
机房应配有火灾自动报警系统及手提式或固定式灭火系统。
ü 电源规定：
规定设备供电、空调供电、照明供电为三套独立供电系统。
1.3.3 供电规定
多功能解码器EMR-D8020正常工作参数如下。
电源规定: AC100V ～ 240V，50 – 60Hz
设备功耗: < 50W
熔丝标称: 2A
设备接地: 设备应良好接地

第2章 产品阐明
2.1 产品外观阐明
多功能解码器EMR-D8020外观如图2-1所示。

操作键盘
批示灯

安装部件

CAM卡插槽
液晶显示

图2-1 多功能解码器外观
2.1.1 设备连接器描述
多功能解码器EMR-D8020在背面板提供了各种输入输出接口，可以兼容各种编码显示和传播设备，构造如图2-2所示。

图2-2 多功能解码器背面板
1 GBE传播网口 2 ASI输入
3 ASI输出1 4 ASI输出2
5 HD-SDI输出1 6 HD-SDI输出2
7 CVBS输出（BNC接口） 8 帧同步输入接口
9 音频1输出接口（DB9接口） 10 音频2输出接口（DB9接口）
11 CVBS输出（RCA接口） 12、13、14 分量输出接口（RCA接口）
15 控制网口 16 RS232调试口
17 HDMI输出接口 18 RF环出接口
19 RF输入接口 20 接地端子
21 电源开关 22 电源插座
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
以上背面板接口标号顺序遵循依次从左到右，从上到下。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
2.1.2 DB9音频输出接口
本设备上有两个DB9音频输出接口（AUDIO1、AUDIO2）用于输出解码两路音频，每个DB9接口中涉及其中一路音频模仿立体声输及AES/EBU数字音频输出。此接口需要特殊转接线进行输出，背面板上DB9接口线序如下：

线序阐明如下：
针 号
功 能
Pin1
数字+
Pin2
地
Pin3
模仿左+
Pin4
模仿右+
Pin5
地
Pin6
数字-
Pin7
地
Pin8
模仿左-
Pin9
模仿右-

需要依照此接口制作相应音频线。
音频线一端是DB9（母）接口，另一端分出3根线，分别是模仿左、模仿右、数字音频（AES/EBU），这3根线可以使用卡龙头（公）或者是凤凰头形式输出。顾客可依照需要制作相应音频线或者征询数码视讯技术支持部门以获得转接线。
2.1.3 接地端子
多功能解码器在背面板提供应顾客一种接地端子。顾客可以将接地端子同机柜上接地线连接，用来保护设备。
2.1.4 电源开关
多功能解码器在背面板提供应顾客一种电源开关，当顾客确认设备连接对的，可以通电运营时，可以打开电源开关。
2.1.5 电源插座
多功能解码器在背面板提供应顾客一种电源插座，顾客将电源线对的插入到电源插座中，即可使设备通电。
多功能解码器使用电源插座符合国家行业原则，详见表2-12所示。
表2-7 电源插座参数
GB 1002-1996
家用和类似用途单相插头插座 型式、基本参数和尺寸
外观图形如下：

GB 2099.1-1996
家用和类似用途插头插座 第一某些：通用规定

将标示为保险管标示，内部有一种使用保险管和一种备用保险管，将此处打开则可以更换保险管。
2.1.6 批示灯
多功能解码器面板上提供三个批示灯，涉及
l POWER
l RUN
l ALARM
拟定设备被对的连接后，把电源线插入设备背面板电源插座中，打开设备，如果POWER灯亮，阐明设备已经通电，具备了设备运营条件。
当设备正常运营，没有任何异常现象和报警提示，则设备面板RUN灯将被点亮。
当设备运营异常，则设备面板ALARM灯将被点亮，提示顾客当前设备出错。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
当设备通电后，只要打开设备，POWER灯就会始终被点亮；并工作灯和报警灯不会同步点亮。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
2.1.7 液晶显示
在设备运营过程中，设备将通过液晶显示当前运营各项参数。
顾客可以通过查询液晶显示，理解到当前设备各项参数设立及运营状况，特别，当设备面板上报警灯被点亮时，顾客可以通过液晶显示【状态查询】菜单中查询到相应报警信息。
2.1.8 操作键盘
要使设备正常运营，必要通过操作键盘来设立当前设备运营参数。在此键盘中，设立有
l 向上键（△）
l 向下键（▽）
l 向左键（）
l 向右键（）
l 取消键（Esc）
l 确认键（Ent）
“向上键”顾客每按一次，数值将加一；“向下键”顾客每按一次，数值将减一；“向左键”顾客每按一次，光标将左移一位；“向右键”顾客每按一次，光标将右移一位；“取消键”顾客每按一次，将取消当前操作，返回上一级菜单；“确认键”顾客每按一次，将确认当前操作，进入下一级菜单。
顾客可以将这六个键结合起来，参照设备菜单构造，按照实际需要，完毕设备参数设立、设备参数查询等操作。
2.2 散热阐明
多功能解码器采用低功率设计，节能、发热量低，工作功耗不大于50w。由于此设计设备自身发热可以通过辐射散热，即可保持设备工作温度，故规定设备工作环境温度保持在工作规定问题，同步保持空间通风，就可以保证多功能解码器正常工作
2.3 控制阐明
多功能解码器EMR-D8020控制可以通过设备液晶配合设备按键进行控制；也可以通过设备内置WEB网管进行计算机远程控制。

第3章 技术特性
3.1 重要性能参数
多功能解码器重要功能如下：
多功能解码器具备如下功能：
ü ASI码流接受，2路ASI输出；
ü RF卫星信号输入和环出；
ü GBE输入和输出；
ü CI解扰和BISS解扰；
ü MPEG2和H.264高标清解码；
ü 解码输出支持SDI、HDMI、分量、CVBS输出，模仿和数字音频输出；
ü 支持GBE、ASI和卫星信号输入及解扰后码流适配输出；
ü 支持WEB网管与LCD面板操作。
3.2 遵循原则
多功能解码器符合国际国内行业原则，涉及：
ü GB/T 3659-1983 电视视频通道测试办法
ü GB/T 7400.11-1987 广播电视名词术语
ü GB 8898- 音频、视频及类似电子设备 安全规定
ü GB/T 17975.1- 信息技术 运动图象及其伴音信息通用编码 第1某些：系统
ü GY/T 170- 有线数字电视广播信道编码与调制规范
ü GY/Z 174- 数字电视广播业务信息规范

第4章 尺寸、重量
4.1 外形尺寸
多功能解码器外部构造如表4-1所示。
表4-1 多功能解码器物理参数
物理参数
阐明
高
1U
宽
19"
深
350mm
4.2 设备重量
设备毛重<5kg，详细设备质量与设备配备关于，请以实际购买设备质量为准。

第5章 安装与调试
5.1 开箱及检查
请在接受货品时注意检查，设备包装有无破损；如浮现包装破损请及时与货运公司或者数码视讯顾客服务部联系。
如果您自行完毕设备安装调试，在开箱时注意设备外形有无变形、设备内部有无异常响动；核对设备型号名称与否与合同中设备设备名称一致；设备序列号与否与《设备交付维修凭证》中产品序号一致；设备内电源线、接头配件、阐明书、合格证与否齐全。
如果有数码视讯专业用服人员安装调试设备，会和您一起确认以上信息。
开箱检查完毕确认没有问题后，请您订立《设备交付维修凭证》及时回传我公司，我公司将以此确认信息为您提供优质满意售后服务。
5.2 安装注意事项
核对本文第一章第三节中环境规定与否符合。
按照下文安装环节完毕安装后，才可对设备进行通电调试
5.3 安装环节、办法
多功能解码器安装在19英寸机柜上使用。在设备安装中，一方面打开包装箱，取出设备单机。为了使设备按章牢固，请在机柜上安装L支架后，将设备放置在L支架上安装，最后用固定螺钉在安装部件处将本设备固定在总装机柜上。如下图5-1所示。

图 5-1 多功能解码器所在总装机柜

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
本设备可以安装在总装机柜任意插框内，但总原则是在整个机柜上，各个单机之间连线整洁不凌乱，应按照信号流向来安排设备在总装机柜中位置。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
5.4 调试
调试前准备：
ü 设备稳固安装在机柜上，设备使用环境正常。
ü 设备接地良好。
ü 检查输入、输出信号线连接对的。
ü 设备已对的连接电源。
ü 如需通过网管控制，请将设备与控制计算机相连。
设备通电检查
ü 设备各报警灯显示正常。
ü 设备液晶显示待机界面。
ü 设备按键可以正常响应。
ü 设备无异常响动，无刺激性气味。
5.5 调试检查办法
多功能解码器EMR-D8020通过液晶显示给顾客提供设立菜单，顾客可以通过控制按键结合液晶显示对设备参数进行设立，从而使设备可以适应顾客需要。
多功能解码器菜单构造如图5-2所示：

图5.2 多功能解码器菜单构造图
ü 状态查询
通过查询此菜单，可以理解当前设备运营信息，特别当设备面板提示报警时，可以迅速查看到报警因素。
ü 输入设立
通过设立此菜单，可以设定设备接受参数。
ü 解码设立
通过设立此菜单，可以选取解码节目。
ü 解扰设立
通过设立此菜单，可以对解扰BISS节目
ü 输出设立
通过设立此菜单，可以设定输出参数。
ü 系统设立
通过设立此菜单，可以修改设备系统参数。

第6章 用法
6.1 迅速运营多功能解码器环节
想使多功能解码器迅速进入工作状态，可以按照如下环节操作。
ü 建议使用设备前，先通过前面板设立设备恢复出厂状态。
ü 依照设备输入接口类型，选取通道开关状态。
ü ASI输入接口接上相应输入码流；给GBE千兆输入接口发送单播或者组播码流，设立GBE参数接受相应IP码流；RF输入接口可以接上需要卫星信号，设立相应频点参数锁定接受相应节目。
ü 对于不需要解扰清流节目，直接在解码设立中选取对于输入源，再选取对于节目即可解码输出；对于BISS加扰节目，可以在解扰设立中选取BISS解扰，设立相应解扰密钥然后选取解扰节目即可；对于CI加扰节目，需要在前面板插入节目相应CAM卡和授权卡，在解扰设立中选取解扰用CAM卡和相应节目，解扰后可以正常解码输出。
ü ASI输出和GBE输出可以选取相应输入源进行适配输出或者环出。
ü 设立设备控制口网络参数，以便于通过WEB网管对设备进行控制和管理。
6.2 设备菜单简介
多功能解码器菜单构造如图6-1所示。

图6-1设备菜单构造
6.2.1 状态查询
状态查询涉及【当前告警】、【解码状态】、【输入状态】和【版本信息】四个子菜单。【当前告警】用于查询当前设备告警详细信息，用于定位异常因素；【解码状态】给顾客提供了当前节目解码信息；【输入状态】可以查询到当前三个输入通道输入状态；【版本信息】可以查询设备版本信息。
6.2.1.1 当前告警
当前告警 1/2
ASI无输入
第1章 自动 手动
作用：
查询当前设备告警详细信息。
用法：
² 当前告警：按拟定键进入【当前告警】菜单，即可看到当前设备告警信息，按上下键可以翻看各条详细告警信息；
² 退出：在以上任何界面中，按取消键，即可；
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【当前告警】菜单只提供查询功能，不能对设备参数进行任何修改操作。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
解码状态
PID信息
第2章 自动 手动
6.2.1.2 解码状态
作用：
给顾客提供查询当前解码节目视频和PID信息
用法：
² PID信息：在进入【解码状态】界面时，即可看到，确认进入下级菜单后，可以详细查询当前解码节目PCR PID、视频PID、音频1PID、音频2PID和TT PID；
² 视频信息：在【解码状态】界面中，按向下键一次即可进入视频信息查询，确认进入后可以查看视频类型和视频制式信息。
² 退出：在以上任何界面中，按取消键，即可；
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【解码状态】菜单只提供查询功能，不能对设备参数进行任何修改操作。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
输入状态
ASI
第3章 自动 手动
6.2.1.3 输入状态
作用：
查询ASI、DVB-S/S2、GBE三个输入通道输入状态信息。
用法：
² ASI：在进入【输入状态】界面时，即可看到，确认进入下级菜单后，可以查询ASI输入系统码率、有效码率和输入包长信息；
² DVB-S/S2：在【输入状态】界面中，按向下键一次即可进入DVB-S/S2输入状态查询，确认键进入下级菜单后，可以查询卫星信号输入系统码率、有效码率、输入包长、信号强度、信噪比和误码率信息；
² GBE：在【输入状态】界面中，按向下键两次即可进入GBE输入状态查询，确认键进入下级菜单后，可以查询千兆网口输入系统码率、有效码率、输入包长、连接状态和速度与双工信息；
² 退出：按取消键，可退出此界面。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【解码状态】菜单只提供查询功能，不能对设备参数进行任何修改操作。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
版本信息
硬件版本
6.2.1.4 版本信息
作用：
该菜单用于查询设备当前版本信息。
用法：
² 确认进入菜单后可以查询设备当前硬件版本、软件版本和逻辑版本信息。

6.2.2 输入设立
输入设立菜单共涉及【ASI输入】、【DVB-S/S2输入】和【GBE输入】三个子菜单，用于设立各输入通道输入参数和报警开关。
ASI输入
输入开关
第4章 自动 手动
6.2.2.1 ASI输入
作用：
此菜单重要用于设立ASI输入输入开关和告警开关。
用法：
确认进入相应菜单设立开关即可。
输入开关
打开 关闭
第5章 自动 手动
6.2.2.1.1 输入开关
作用：
控制ASI输入通道开关。
用法：
按确认进入输入开关设立菜单，按照输入源连接状况，选取打开或者关闭。
输入告警开关
打开 关闭
第6章 自动 手动
6.2.2.1.2 输入告警开关
作用：
控制ASI输入通道与否通过告警批示通道状态异常。设立打开时，设备会对输入异常告警，否则不会告警。
用法：
按确认键进入输入告警开关设立项，左右键选取打开或者关闭，按确认键即可。

DVB-S/S2输入
下行频率
第7章 自动 手动
6.2.2.2 DVB-S/S2
作用：
此菜单用于设立多功能解码器DVB-S/S2输入通道输入参数和告警开关。
用法：
按照接入卫星信号源和实际需要锁定卫星节目流，对照节目表设立接受信息锁定相应频点即可。
下行频率
004，000MHz
第8章 自动 手动
6.2.2.2.1 下行频率
作用：
设立卫星节目下行频率。
用法：
按确认键进入下行频率设立项，左右移动光标到相应位置，上下键调节数字大小，设立需要频点卫星节目下行频率后，按确认键即可。
本振频率
005，150MHz
第9章 自动 手动
6.2.2.2.2 本振频率
作用：
设立卫星节目本振频率。
用法：
按确认键进入本振频率设立项，左右移动光标到相应位置，上下键调节数字大小，设立需要频点卫星节目本振频率后，按确认键即可。
符号率
027，500kbps
第10章 自动 手动
6.2.2.2.3 符号率
作用：
设立卫星节目符号率。
用法：
按确认键进入符号率设立项，左右移动光标到相应位置，上下键调节数字大小，设立需要频点卫星节目符号率后，按确认键即可。
DVB-S/S2
DVB-S DVB-S2
第11章 自动 手动
6.2.2.2.4 DVB-S/S2
作用：
设立卫星节目原则。
用法：
按确认键进入DVB-S/S2设立项，左右移动光标到相应位置，设立需要频点卫星节目原则后，按确认键即可。
极化方式
水平（左旋）
第12章 自动 手动
6.2.2.2.5 极化方式
作用：
设立卫星节目极化方式。
用法：
按确认键进入极化方式设立项，上下键选取接受频点卫星节目极化方式后，按确认键即可。
LNB 22KHz
打开 关闭
第13章 自动 手动
6.2.2.2.6 LNB 22KHz
作用：
设立卫星节目LNB 22KHz开关。
用法：
按确认键进入LNB 22KHz开关设立项，左右键选取打开或者关闭，按确认键即可。
输入告警开关
打开 关闭
第14章 自动 手动
6.2.2.2.7 输入告警开关
作用：
设立设备与否对卫星信号输入状态异常发出告警
用法：
按确认键进入输入告警开关设立项，左右键选取打开或者关闭，按确认键即可。

GBE输入
接受IP
第15章 自动 手动
6.2.2.3 GBE输入
作用：
此菜单重要用于设立GBE输入接受参数和告警开关。
用法：
确认进入相应菜单设立相应参数或开关即可。
接受IP
192.168.1.101
第16章 自动 手动
6.2.2.3.1 接受IP
作用：
设立GBE输入通道接受IP。
用法：
按确认键进入接受IP设立项，左右移动光标到相应位置，上下键调节数字大小，设立需要接受IP后，按确认键即可。（单播输入时接受IP为GBE口IP）
接受端口
01，234
第17章 自动 手动
6.2.2.3.2 接受端口
作用：
设立GBE输入通道接受端口。
用法：
按确认键进入接受端口设立项，左右移动光标到相应位置，上下键调节数字大小，设立需要接受端口后，按确认键即可。
接受基准开关
打开 关闭
第18章 自动 手动
6.2.2.3.3 接受基准开关
作用：
设立GBE输入通道接受基准开关，该项和接受基准码率配合使用，改进信道恶劣状况下节目指标。
用法：
按确认键进入接受基准开关设立项，左右移动光标选取打开或关闭，按确认键即可。
接受基准码率
38，000，000bps
第19章 自动 手动
6.2.2.3.4 接受基准码率
作用：
设立GBE输入通道接受基准码率，此项和接受基准开关配合使用，打开接受基准开关后，依照接受节目系统码率设立接受基准码率。
用法：
按确认键进入接受基准码率设立项，左右移动光标到相应位置，上下键调节数字大小，设立需要接受基准码率后，按确认键即可。
输入告警开关
打开 关闭
第20章 自动 手动
6.2.2.3.5 输入告警开关
作用：
设立设备与否对GBE输入通道输入异常告警。
用法：
按确认键进入输入告警开关设立项，左右键选取打开或者关闭，按确认键即可。

解码设立
节目选取
第21章 自动 手动
6.2.3 解码设立
网络设立菜单涉及【节目选取】、【节目源选取】、【解码开关】、【视频参数】、【音频参数】、【VBI参数】、【输入PID】和【节目选取模式】八个菜单。下面依次简介各个菜单详细功能和用法。
节目选取
CCTV-1
第22章 自动 手动
6.2.3.1 节目选取
作用：
用于选取需要解码节目。
用法：
按确认键进入节目选取项，上下键选取需要节目，按确认键即可。

节目源选取
ASI
第23章 自动 手动
6.2.3.2 节目源选取
作用：
用于选取需要解码输入源。
用法：
按确认键进入节目源选取项，上下键选取需要节目源，按确认键即可。

解码开关
打开 关闭
第24章 自动 手动
6.2.3.3 解码开关
作用：
控制解码功能打开或关闭。
用法：
按确认键进入解码开关设立项，左右键选取打开或关闭，按确认键即可。

视频参数
视频制式
第25章 自动 手动
6.2.3.4 视频参数
作用：
设立解码节目视频参数。视频参数菜单中涉及【视频制式】和【故障解决方式】两个设立项。
用法：
按照解码节目实际参数和实际需要设立相应参数即可。
视频制式
1080i 50
第26章 自动 手动
第27章
6.2.3.4.1 视频制式
作用：
用于设立解码节目视频制式。
用法：
按确认键进入视频制式设立项后，上下移动光标到需要视频制式，按确认键即可。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
多功能解码器EMR-D8020支持解码1080i50、1080i59.94、720p50、720p59.94、576i和480i制式视频节目，当视频制式选取为自动时，设备会依照节目制式自动解码输出相应制式视频。当手动设立为其她制式时，设备会将视频解码输出为设立制式。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

故障解决方式
静帧
第28章 自动 手动
第29章
6.2.3.4.2 故障解决方式
作用：
设立解码异常时设备解决方式。
用法：
按确认键进入接受端口设立项，上下移动光标到需要故障解决方式上，按确认键即可。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
多功能解码器支持静帧、黑屏、彩条、无输出四种故障解决方式。客户可依照需要设立相应故障解决方式。（黑屏为设备输出一种全黑图像给显示设备，无输出时显示设备将接受不到视频信号）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

音频参数
音量
第30章 自动 手动
6.2.3.5 音频参数
作用：
设立解码节目音频参数。音频参数设立项包括【音量】、【静音】和【模式】三个子设立项。
用法：
按照解码节目实际参数和实际需要设立相应参数即可。
音量
00（-dB）
第31章 自动 手动
第32章
第33章
6.2.3.5.1 音量
作用：
用于设立解码音频输出音量衰减。(输出音量衰减范畴为-30dB~0dB)
用法：
按确认键进入音量设立项后，左右移动光标到相应数位上，上下移动光标调节为需要数值，按确认键即可。
静音
正常 静音
第34章 自动 手动
第35章
第36章
6.2.3.5.2 静音
作用：
解码音频输出静音开关。
用法：
按确认键进入静音设立项，依照实际需要左右移动光标到正常或者静音上，按确认键即可。
模式
立体声
第37章 自动 手动
第38章
第39章
第40章
6.2.3.5.3 模式
作用：
设立解码音频输出声道模式。支持立体声、左声道和右声道模式输出。
用法：
按确认键进入模式设立项，依照节目实际声道模式和需要，上下移动光标到相应声道模式上，按确认键即可。

VBI参数
VANC模式
第41章 自动 手动
6.2.3.6 VBI参数
作用：
设立解码VBI参数。该项包括【VANC模式】、【VANC行选取】、【CC延时】和【CC开关】四个子项。
用法：
依照解码节目实际参数和需要设立相应VBI参数即可。

VANC模式
Line21 ANC
第42章 自动 手动
第43章
第44章
第45章
6.2.3.6.1 VANC模式
作用：
用于设立VBI参数中VANC模式。
用法：
按确认键进入VANC模式设立项后，左右移动光标到需要选项上，按确认键即可。

VANC行选取
09（L）
第46章 自动 手动
第47章
第48章
第49章
6.2.3.6.2 VANC行选取
作用：
用于设立VBI参数中VANC行。
用法：
按确认键进入VANC行选取项，左右移动光标相应数位上，上下移动光标调节为需要数值，按确认键即可。
CC延时
01（F）
第50章 自动 手动
第51章
第52章
第53章
6.2.3.6.3 CC延时
作用：
用于设立VBI参数中CC延时。
用法：
按确认键进入CC延时设立项，左右移动光标相应数位上，上下移动光标调节为需要数值，按确认键即可。
CC开关
两场插入
第54章 自动 手动
第55章
第56章
第57章
6.2.3.6.4 CC开关
作用：
用于设立VBI参数中CC开关。
用法：
按确认键进入CC开关设立项，上下移动光标调节为需要设立值，按确认键即可。

输入PID
PCR PID
第58章 自动 手动
6.2.3.7
