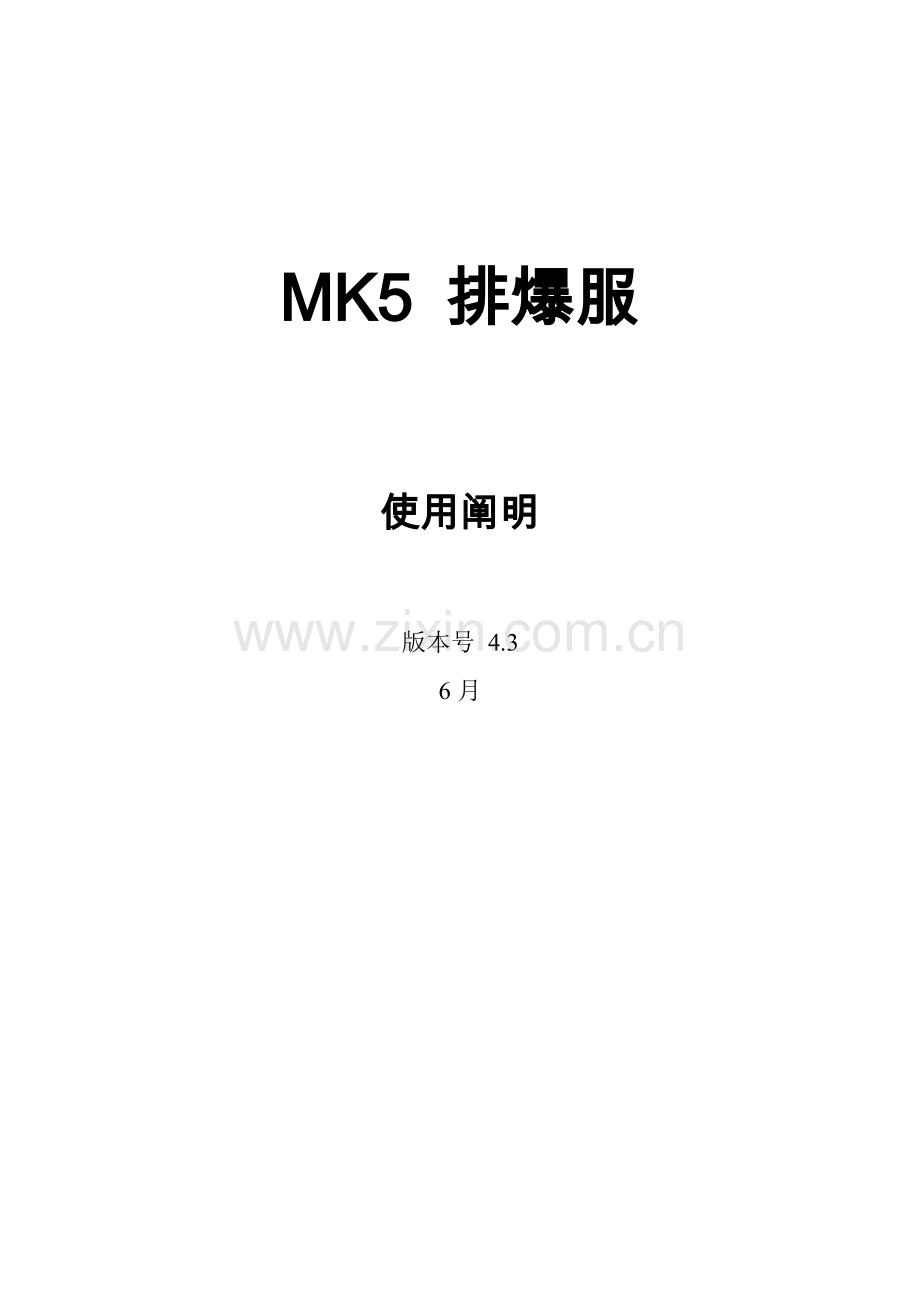

MK5 排爆服

使用阐明

版本号 4.3
6月

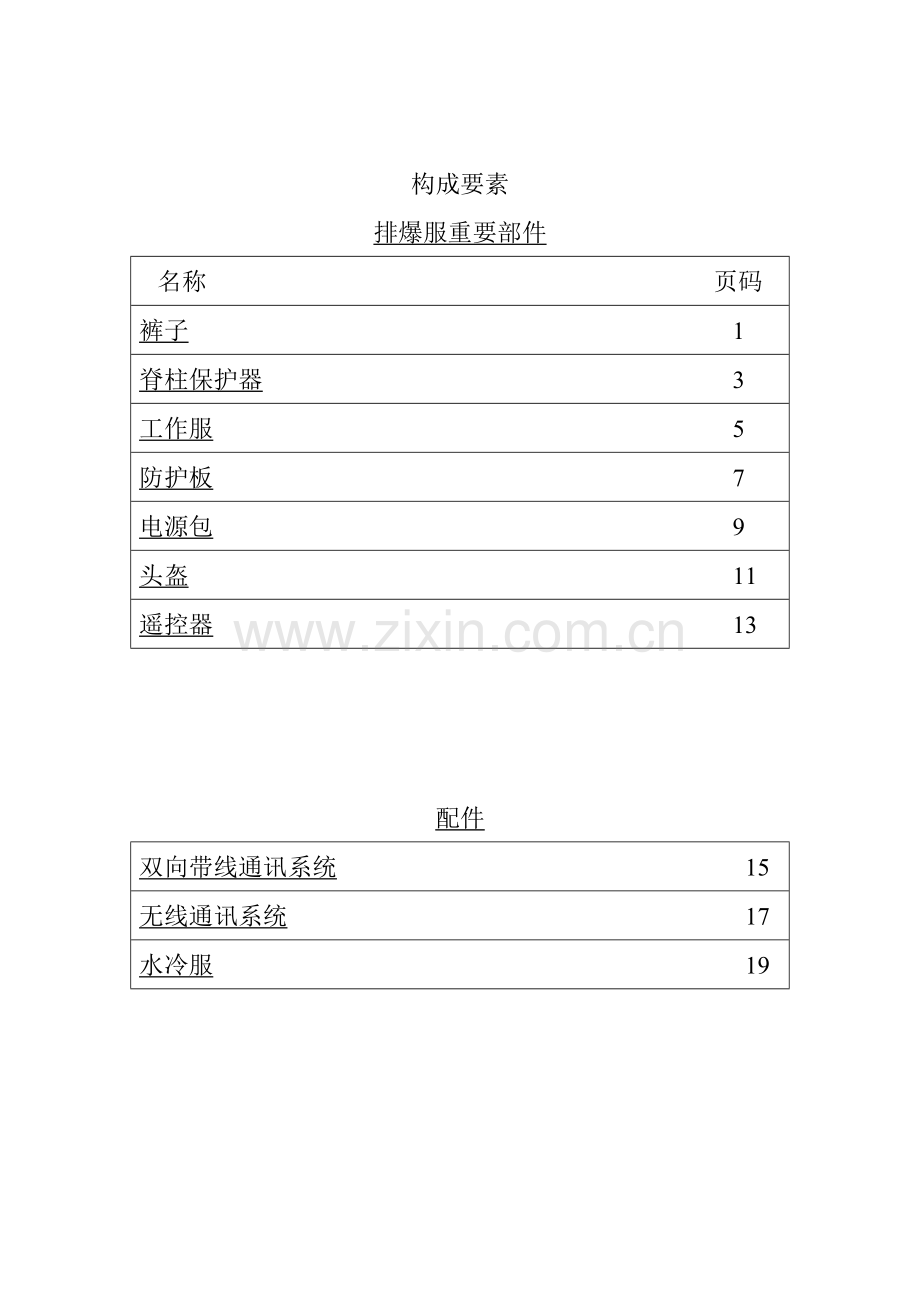

构成要素
排爆服重要部件
名称 页码
裤子 1
脊柱保护器 3
工作服 5
防护板 7
电源包 9
头盔 11
遥控器 13

配件
双向带线通讯系统 15
无线通讯系统 17
水冷服 19

目录
保养及保存
名称 页码
排爆服 26
充电器 30
头盔 32

MK5 排爆服有五个构成要素
l 裤子
l 脊柱保护器
l 工作服
l 防护板
l 头盔
所有上述部件必要按照下述章节顺序穿戴才干保证对的穿上此套排爆服。

1.裤子
准备工作
将双腿拉链拉下并解开尼龙搭扣。使双腿完全松开。

1.1：将绑带绕过肩膀使裤子松垮挂在身上（图1）
1.2：调节绑带到适合长度并系上腰部带子 （图2）
1.3：拉上双腿拉链 （图3）
1.4：粘好双腿上尼龙搭扣 （图4）
1.5：把脚穿进鞋套,通过尼龙搭扣粘好 （图5）
1.6：粘好双脚踝背面尼龙搭扣 （图6）

2． 脊柱保护器
2.1：将脊柱保护器放在后背并将肩带拉过肩膀，同步将腰带环过腰部；先扣紧腰带（图7）
2.2：粘好弹性肩带（图8）
2.3：将脊柱保护器调节到恰当位置（图9）

3 .工作服
3.1：先把右手臂放进袖子将工作服环过后背再插入左手臂（图10）
3.2：粘好肩膀上尼龙搭扣（图11）
3.3：粘好左手臂下尼龙搭扣（图12）
3.4：扣好手部保护板纽扣（图13a）
3.5：将手伸入尼龙搭扣调节好位置（图13b）

4．防护板
此套排爆服提供三块单独钢制防护板为腹股沟、胸部及喉部提供额外保护。
4.1：将排爆服肩部搭扣对准防护板搭扣并扣好。然后将腰部搭扣对准防护板搭扣并扣好（图14）
4.2：将喉部防护板上尼龙搭扣与排爆服领口前部尼龙搭扣粘好并调节肩带（图15）
4.3：将搭扣绕过腿部扣好（图16）
4.4：将上下两根紧急逃脱带粘帖在防护板前面（图17）

6.电源包
NB 电池被单独运送，放置在头盔包中
6.1：解开尼龙搭扣，取下盖子，去掉接线端安全罩。将电线接通（图18）
6.2：扣上电池盖并将尼龙搭扣扣好（图19）
6.3：将电池安顿在排爆服背面口袋里。将电池上三孔插头插入口袋中插口。现排爆服已通好电，遥控器上绿色LED批示灯亮起。电池上备用接口是为水冷服供电。电池上没有开关。
6.4：给电池充电时将充电插座与电池上单孔插头相连。（图21）
请注意参照单独电池充电使用阐明以便对的地为电池充电。

5：头盔
解开双侧领口并掰开。
5.1 ：将下巴下面皮带扣好让头盔牢牢地附在头上（图22）
5.2：将工作服背部衣领上电线插入头盔背面插孔中（图23）
5.3：当前头盔电扇已经通电了。装上面具前先将遥控器开关打开（图24）
5.4：将头盔底部尼龙搭扣扣紧，装上头盔保护凹槽（图25a）
5.4： 装上面具并将两边卡扣扣紧（图25b）
5.5： 将两侧领口扣紧（图26）
5.6： 头盔顶部有一种头灯，操作者可以手动启动头灯。开关就在头灯上面。（图27）

7.遥控器
遥控器安装在工作服前面底部。遥控器可以以便操作者变化头盔内电扇转速还可以更改外界环境噪声及内部通讯设备声音。

7.1：遥控器有三个内置旋钮。
请注意：保证在每次穿戴时声音设立在低分贝档。

注意 ：外界环境声音仅限于70分贝

1电扇转速控制
2周边音量控制
3对讲系统,音量控制

8．双向带线通讯系统
8.1把卷轴上线接入工作服上遥控器插头上，请保证电线对的穿过工作服上引导扣。（图29）
8.2将卷轴上另一端电线连接到后端基站。
注意：保证把音量控制在最低防止刺激排爆人员（图30）
8.3当操作员已达到工作场合,卷轴上电线不需要再放长，将额外一根短电线接入卷轴中心接口（图31）
8.4把耳机插在基站上，当前可以开始与操作员通信（图32）
8.5工作服上电池充电和基站充电是可以用同一充电器进行充电（图33）

9． 无线通讯系统
9.1：将连接线插入对讲机接口（图34）
9.2：对讲机必要插入工作服肩部袋子中（图35）
9.3：连接线从肩背部绕下到对讲机（图36）
9.4：将连接线连接到遥控器上（图37）

注意：为了传播有效声音，操作者必要大声说话。

10. 水冷服
10.1：将水导入瓶中至刻度位置，并使之冷却（图38）
10.2：当水冷却之后将带有两个管子盖子扣好，并将瓶子放在冷却泵袋中（图39）
10.3：把泵袋放到工作服左边臀部，将带子绕过右肩并下拉，扣好搭扣（图40）
10.4：系好腰带卡扣，调节肩带与腰带使泵袋安全牢固（图41）

10. 水冷服 续
10.5：将瓶盖上两根水管与泵袋上伸出两根水管相连。她们只有一种连接方式（图42）
10.6：将泵袋底部两根水管与工作服底部两根水管相连（图43）
10.7：将电源线链接到工作服背面备用插头上（图44）
10.8：打开泵顶部旋钮用来控制水流速度。这同样可以控制温度（图45）
10.9：使用前挤压几下泵体是水流得到良好循环(图46)

11.保养及保存
为了使排爆服始终处在良好备用状态，每次使用后都需要清洁整套装备。
11.1 清洗外部套装
1. 取下如图50所示内部电线
2. 取下各个防护部件，请紧记每个部件位置
3. 取下所有附加装置，如遥控器及对讲机
4. 所有完毕后，即可开始清洗
外衣—Nomex
1. 机洗60摄氏度水温用最大转速
2. 不可漂白
3. 熨烫—蒸汽或晒干
4. 干洗----所有常规干洗剂都可以洗涤外衣
5. 低温滚筒甩干
内部嵌板---Aramid
1. 请不要取下尼龙外罩
2. 用湿抹布擦拭，空气晾干
一旦晾干请及时将各个嵌板装配归位。请参照图47,48和49

11.保养及保存 续
11.2 排爆服维修
强烈建议将排爆服发回供应商维修。任何非供应商制定人员对设备进行维修都极有也许导致设备损坏及无法使用甚至危及操作者生命。
11.3 清洗水冷服
1. 拉出连接瓶子一端水管底部从衣服里泵水中
2.将水冷服放入提供衣网
3. 当前可以将装有水冷服衣网放入机器洗涤
4. 选取温和洗涤模式
5. 温水洗涤，不可高温
6. 任何家用洗涤剂均可
7. 不可漂白或使用任何有害化学剂洗涤
8. 洗涤时需用洗衣机小圈旋转清洗
9. 不可旋转甩干
10. 平铺晾干
11. 不可阳光直射晒干
12. 不可熨烫
11.保养及保存 续
11.4 水冷服维修
如果水冷服泄露，请遵循如下阐明维修
1. 在泄露处，裁出大概5厘米长孔

2. 将连接器两端都滴上硅树脂

3. 将连接器两端分别插入截断管子

11.保养及保存 续
11.4 水冷服维修 续
4. 用线将连接器绑牢

5. 等待其干透，24小时不可使用

11.保养及保存 续
了使排爆服始终处在良好备用状态，每次使用后都需要清洁整套装备。
11.5 排爆服保存
不使用时，整套装备应保存在提供储藏袋中。放在干燥地方保存，避免接触任何有害腐蚀性化学试剂。
不可在潮湿地方存储。充分晾干后保存。

12. 充电器使用
排爆服是通过提供110-220V充电器进行充电。这个充电器可觉得排爆服和基站充电。
12.1 电源线应插入充电器如图51
12.2 使用符合你所处国家规格插头。图52
12.3 充电器上LED批示灯显示充电状态
红灯表达正在充电
绿灯表达电已布满 图53
12.4 充电电缆可以插入电池盒也可以插入基站 图54
12.5 基站有一种带LED批示灯电缆可以显示电源状态
批示灯会从左向右移动表达电已布满
12.6 排爆服还提供了一种12 V车载点烟器充电器。咱们建议在行车途中进行充电 图56
12.7 电池充电至少每四周12小时（不要超过90天不为电池充电）

13.头盔养护
头盔是整个排爆服系统里重要构成某些，必要妥善保存以便使其始终保持良好备用状态。
13.1：头盔在不使用状况下一定要放在箱子中保存
13.2：面罩在不用状况下应用保护罩包好
13.3：头盔及面罩应储藏在阴凉干燥远离腐蚀性化学试剂
13.4：头盔上螺栓等部件应用机油擦拭，或用Q8喷剂及其她常规清洗剂擦拭。这样可保持部件不生锈。
注：如果头盔被存储在易腐蚀地方或沿海地区，以上环节非常重要
13.5：头盔使用后用湿抹布擦拭
不要用任何化学试剂擦拭头盔
13.6：面罩使用后用湿抹布擦拭
不要用任何化学试剂擦拭面罩
清洗结束后将保护套包好面罩
