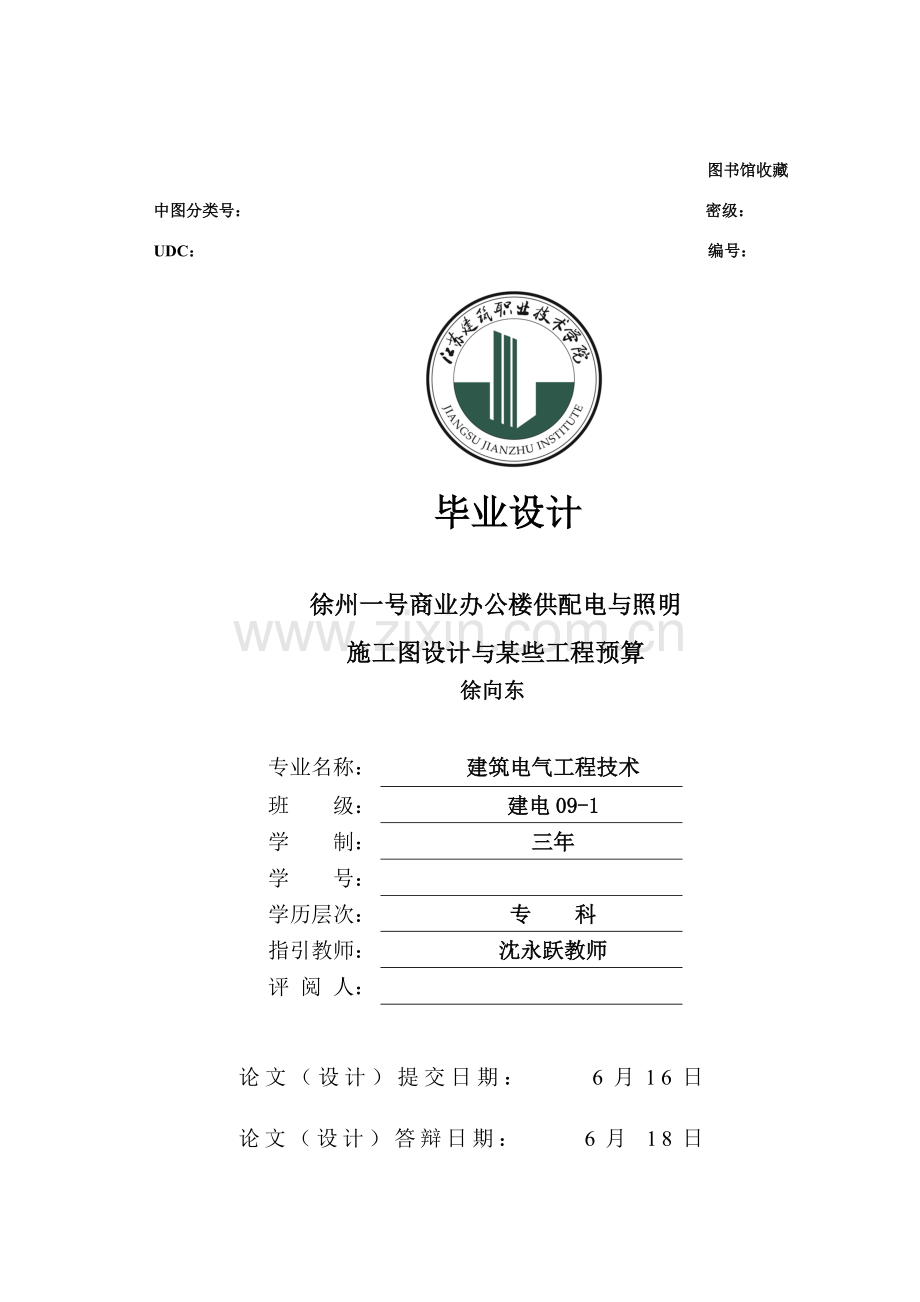

图书馆收藏中图分类号： 密级：UDC： 编号：毕业设计徐州一号商业办公楼供配电与照明施工图设计与某些工程预算徐向东专业名称：建筑电气工程技术班 级：建电09-1学 制：三年学 号：学历层次：专 科指引教师：沈永跃教师评 阅 人：论文（设计）提交日期： 6月16日论文（设计）答辩日期： 6月 18日 毕业设计成绩评估书 专业、班级 建电09-1 姓名 徐向东 日期 -6-19 1、设计题目 2、设计指引教师（签名） 3、设计评阅人（签名） 评阅日期 4、评估意见及成绩 年 月 日目 录 任务书1 初步设计指引书3第一章 工程概述5第二章 供配电系统设计6第一节 供配电系统设计任务、内容及规定6一、变配电所是民用建筑供电中枢，设计重要内容涉及：6第二节 负荷计算6一、负荷计算办法6二、负荷计算办法选用原则6三、本工程负荷计算7第三节 低压配电系统设计9一、低压配电系统设计应遵循如下基本原则9第四节 设备选取10一、电缆选取办法10二、导线和电缆类型选取10三、断路器选取11四、导线选取12第三章 照明系统设计13第一节 照明设计13一、本工程照度计算13第二节 照明配电系统14一、照明配电系统设计应遵循基本原则14第三节 灯具选取15第四节 房间插座布置16插座布置注意事项16第五节 标志疏散照明17一、标志疏散照明供电17第四章 弱电系统设计18一、电话系统18二、网络布线18第五章 防雷系统设计19一、关于引下线规定19二、接地电阻规定20参照文献22致 谢23工业与民用建筑供配电与照明施工图设计与某些工程预算 任务书一、设计题目徐州市 一号商业办公楼 建筑电气与照明施工图设计与预算二、设计目运用所学专业知识，通过建筑供配电室内电气与照明系统设计实际，掌握该工程设计基本办法，培养解决实际问题能力。纯熟掌握安装工程环节与程序。三、设计时间3月5日至6月20日，共10周。四、指引教师：沈永跃 QQ 五、设计原始资料（一）土建资料（仅供参照）：1外墙为厚240mm砖墙，属教材附录3.10中序号80，属类。2屋顶采用教材附录3.11中序号12，保温材料为水泥膨胀珍珠岩，厚50mm，属类。3内墙为240mm砖墙，内外表面分别抹20mm厚白灰。4门、窗：外门为铝合金玻璃门，高均为3.4m。内门为单层木门，高均为2.2m。窗为单层塑钢窗（5mm厚普通玻璃），窗宽为2.0m，高为2.3m。南面是玻璃幕墙，底标高0.4m，顶标高3.4m （二） 气象资料：自查。（三）设计界限。1电缆穿管引出建筑物散水坡外1米。2室内线至开关柜进线端。六、设计任务：完毕该项电气工程设计。1阐明书（涉及计算书）。2图纸：各层强电与弱电平面图、系统图、防雷平面图。3编写施工阐明。4完毕教师指定施工图中某些预算内容。七、几点规定1设计必要在工作实习期间运用工余时间独立完毕，严格遵守设计纪律。按照系动员大会统一规定加强过程管理，按期每周报告沟通一次。填写有关表格、有条件要经常登录学校指定网络管理系统。保持信息畅通。2严格按照设计进度进行设计，不得无端迟延。阐明书和计算书一律按统一格式用钢笔书写或用计算机打印。3凡不按规定期间完毕，抄袭她人设计，不按设计规定或未完毕所有内容，设计成绩定为不及格。 建筑设备学院建筑电气教研室 元月建筑供配电与照明施工图初步设计指引书一、设计办法和环节（一）设计准备阶段1收集和熟悉关于规范、原则并认真阅读。2熟悉本工程建筑资料、位置、朝向、围护构造材料、层次、室内人数、照明，并拟定室内设计参数。3收集同类建筑设计资料，参观同类建筑物。4特别要纯熟使用CAD制图技术5要仔细阅读建筑图与设计规定，并画出电子版建筑图。另附三套建筑图与学生分小组名单（二）用电负荷记录与分析1拟定低压惯用电器种类与功率。2紧密结合该建筑拟定各类用电器数量。3分析该单体建筑不同步间单位内用电峰谷值。（三）基本参数计算 电压 需要系数 计算功率 计算电流 总视在功率（四）依照计算参数进行方案比较拟定电压级别与否需10KV高压进线；拟定电源进线形式；单相进线与三相进线比较。（五）供电系统图绘制1照度计算与灯具安装点拟定。2开关与插座位置拟定。3室内分支线选取。4导线走向拟定普通不设接地线，插座应有接地线，照明灯具一条支路不超过20个，插座不超过12个，专用空调插座不超过2个。5导线管拟定 管材与管径选用，导线截面（总体）不超过管截面40 % ，一根管内不超过8根，注意管规格系列。6配电箱内电器参数拟定。（六）市话、有线电视、互联网等弱电网络设计（七）防雷设计 在屋面女儿墙设避雷网、通过主框架柱钢筋 作为引下线、与否应另设接地极。（八）绘制施工图（九）编制设备材料表（十）编制设计及施工阐明二、设计成果规定1阐明书：对每项详细任务要逐项加以阐明，内容要密切结合自己设计、层次清晰，选取方案理由充分，观点明确，论述简要，书写工整，不得徒手绘制草图。2计算书：规定公式运算对的，引用数据要有依照，计算环节层次清晰，计算成果填入表内。3图纸：本设计图纸规定达到施工图纸设计深度，图面应布置匀称。图纸规定某些用手工绘制。要有统一图例和设计施工阐明。4管线与电器工程量清单计算计入专用表格三、重要参照资料1有关教材、课堂讲过图纸2民用建筑电气设计规范3民用建筑电气设计数据手册 戴瑜兴 黄铁兵 中华人民共和国建工版4建筑电气魏金城 重庆大学版 5当代住宅建筑电气设计 朱林根 中华人民共和国建工版 等 建筑电气教研室 元月 第一章 工程概述本次设计对象“徐州一号商用办公楼”一共五层加一层机房，高22.6米，建筑面积约为8530平方米。其中一二层为商用、每两层一户，共计35户，三到五层为办公用，六层为机房层。本次设计重要任务是关于供配电系统、电气照明系统、弱电系统及防雷接地系统设计。本次设计对象“徐州一号商用办公楼”属于三级负荷。市电由区域变电站引来三路电源。一二层一路，三四层一路，五楼和机房一路。为了减少动力设备用电对照明线路电压波动影响，照明用电与动力用电线路尽量分开供应。本工程照明系统包括商户照明，办公室照明，大厅照明，走道照明，楼梯照明和应急照明。 一层大厅照明在本次设计只预留照明电源，详细由二次装修设计完毕。 普通照明光源重要为荧光灯；商户和办公等用房及公共场合照度均按现行国标进行设计。 本工程在通道，走廊,楼梯间及其前室安顿消防应急照明,各疏散过道及出入口均设立应急疏散批示照明。 应急照明采用消防应急电源系统,其光源为荧光灯。它们在正常及事故时均点燃。应急疏散、楼层批示灯均自带蓄电池，应急供电时间不少于30min。在防雷接地设计中，本工程按三类防雷建筑设计,在各标高女儿墙四周敷设避雷带做防雷接闪器。运用柱内两根主筋做防雷引下线，引下线间距不不不大于25M引下线在距地18M处设测试点。本工程防雷接地和电源工作接地共用接地装置,其接地电阻不不不大于1欧姆。接地装置运用建筑物基本内钢筋网，如因地质状况不抱负,接地电阻难以满足规定期,可在建筑四周补打接地极,与引至室外接地线直径10热镀锌圆钢焊接。第二章 供配电系统设计第一节 供配电系统设计任务、内容及规定一、变配电所是民用建筑供电中枢，设计重要内容涉及： 1、依照变配电所供电负荷性质及其对供电可靠性规定，进行负荷分级，从而拟定所需独立供电电源个数与供电电压级别，并拟定与否设立应急备用发电机组。本工程系统供配电设计按三级负荷规定设计。由于供电规定不高，因此不准备设立应急备用发电机组。 2、供电电源准备从就近变配电所引来三根电缆供应三个总配电柜。 第二节 负荷计算计算负荷又称需要负荷或最大负荷。计算负荷是一种假想持续性负荷，其热效应与同一时间内实际变动负荷所产生最大热效应相等。一、负荷计算办法需要系数法。是把用设备功率乘以需要系数和同步系数，直接求出计算负荷。这种办法比较简朴，应用广泛，特别合用于配、便电所负荷计算。运用系数法。采用运用系数求出最大负荷班平均负荷，再考虑设备台数和功率差别影响，乘以与有效台数关于最大系数得出计算负荷。这种办法理论根据是概率论和数理记录，因而计算成果比较接近实际，但因运用系数实测与记录较难，在民用建筑电气中普通不用。二项式法。在设备组容量之和基本上，考虑若干容量最大设备影响，采用经验系数进行加权求和法计算负荷。单位面积功率法、单位指标法。二、负荷计算办法选用原则1 在方案设计阶段可采用单位指标法；在初步设计及施工图设计阶段，宜采用需要系数法；对于住宅，在设计各个阶段均可采用单位指标法；2 用电设备台数较多，各台设备容量相差不悬殊时，宜采用需用系数法，普通用于干线、配变电所负荷计算；3 用电设备台数少，各台设备容量相差悬殊时，宜采用二项式法，普通用于之干线和配电（屏）箱负荷计算。因而在本工程负荷计算中，先用依照单位面积功率法大体估算本工程计算负荷，然后再用须用系数法进行进一步计算。三、本工程负荷计算使用需用系数法进行进一步计算：用需要系数法拟定计算负荷公式为：1-2层总配电柜： 3-4层总配电柜： 5-6层总配电柜：1-2F分户配电柜： AL135 AL36为大厅照明预留配电柜35F配电柜：AL1:AL2:AL3:AL4:6F配电柜：AL1:依照公式计算得出各个配电箱计算负荷计算成果见（表1）。表1 各配电箱所带负荷序号用电设备名称设备功率计算系数计算负荷其中 工作KxPjIj(kW)(A)11-2层配电柜133.0608085106.45190.2823-4层配电柜107.580808586.07153.8335-6层配电柜76.120808560.8917.1141-2F AL1AL353.716080852.9713.551-2F A L361.44080851.1525.2463F4F5F AL17.36080855.092673F4F5F AL25.832080854.6724.9583F4F5F AL313.60808510.8858.1893F4F5F AL4270808521.6115.51106FAL122.5030615.217.09由计算成果本工程三个配电柜分别使用YJV22-4x70-SC50-FC-0.8m、YJV22-4x70-SC50-FC-0.8m和YJV22-4x35-SC50-FC-0.8m电缆。第三节 低压配电系统设计一、低压配电系统设计应遵循如下基本原则低压配电电压采用220/380V，带电导体系统形式宜采用单相二线制、两相三线制和三相四线制；在正常环境建筑物内，当大某些用电设备为中小容量，且无特殊规定期，宜采用树干式配电；本工程供电负荷均为三级,拟由室外箱式变电站用电缆埋地引来两路TN-C-S低压系统,电压级别为380/220V，室外为三相四线,室内为三相五线,电源引入处应做重复接地,接地电阻低压配电系统供配电方式采用放射式方式，即在电源进户设立配电总箱，再以放射式系统配电至各单元配电总箱，由单元配电总箱至各楼层顾客配电箱也采用放射式，保证供电可靠性。本楼一共3个总配电箱，1-2楼商户每户1个分派电箱，3-5楼每层4个分派电箱，六楼1个分派电箱。商铺配电箱放在每户楼梯间，安装高度为2.5米，大厅照明配电箱安装子在大厅（见电施4），别的都在各层电井里。第四节 设备选取当代建筑规定电气设备防火、防潮、防爆、防污染、节能及小型化。电气设备选取是涉及各种因素，一方面要考虑并坚持是产品性能质量。电气产品选用必要符合国家关于规范。另一方面才是经济性，要依照业主功能规定、经济状况做出选取。随着人们环保意识日益增长，选取环保产品、节能产品也是新潮流，这就不但仅是钱问题了。所要选取产品包括在每个设计子项之中，重要有电源设备、高低压开关柜、电力变压器、电缆电线、母线槽、开关电器、照明灯具、电讯产品、消防安防产品、楼宇自控产品等。一、电缆选取办法1、按容许载流量选取导线和电缆截面；2、按机械强度选取导线最小容许截面；3、按电压损失校验导线和电缆截面；4、按经济电流密度选取导线截面。在本次设计中选取导线截面办法采用是：经济电流密度法二、 导线和电缆类型选取导体材料导在下列场合中宜采用铜芯导线和电缆：1、重要操作回路及二次回路；2、移动设备配电线路及激烈震动场合线路；3、爆炸危险场合有特殊规定者；4、重要高档酒店、饭店；表2 电缆载流量对照表三、 断路器选取图1、断路器依照计算电流得出：一级配电箱选取C120H-C200/4P、C65H-C16A/2P、C65L-C50A/2P、C120H-C80A/2P/3P、C120H-C132/4P二级配电箱选取C65H-C16A/1P、C65H-C16A/2P、C65H-C10A/1P、C65H-32A/3P四、 导线选取图2、导线室外进线电缆选取：(三路)YJV22-4*35-SC50-FC-0.8m YJV22-4*70-SC50-FC-0.8m YJV22-4*70-SC50-FC-0.8m配电箱间电缆：BV-5*4-PVC32-WC/FCBV-5*10-PVC32-WC/FCBV-5*16-PVC32-WC/FC末端导线选取：BV-2*2.5-PVC16-WC/FCBV-3*2.5-PVC16-WC/FCBV-3*4-PVC16-WC/FCBV-2*4-PVC16-WC/FCBV-3*10-PVC32-WC/FC 第三章 照明系统设计本工程是一种集商铺和办公一体建筑。从建筑特点来看，可划分为商用区和办公区。设计涉及光源选取、照度计算、灯具造型、灯具布置、安装方式、眩光控制、调光控制、线路截面、敷设办法和设备材料表等。照明设计和建筑装修有着非常密切关系，应与建筑学专业密切配合，以期达到使用功能和建筑效果统一。设计中应采用新材料、技术、办法，达到节能、高效及环保规定。在本次设计任务中，某些由二次装修设计完毕。在配电中给二次装修留出电源。第一节 照明设计一、本工程照度计算照度计算目，是依照所需要照度值和其他已知条件（灯具形式和灯具布置、房间各个方向反射条件以及灯具和房间污染状况等）来决定灯泡容量和灯具数量，或在照明灯具形式、布置和光源容量都对的状况下，计算某点照度值。A;面积 Po;比功率 Pn;灯具额定功率 Pz：总功率 1、大厅 选用是四管荧光灯288W 灯数量取102、单层商铺 选用格栅灯，内置双管荧光灯72W灯具数量取43、办公室 选用格栅灯，内置双管荧光灯72W灯具数量取94、 卫生间 选用防水灯具 40W灯具数量取3以上是建筑物重要位置房间灯具选取（见表3）表3、建筑物重要位置房间灯具选取序号建筑部位面积照度原则灯具类型数量1大厅16011荧光灯102商铺3011荧光灯43办公室6011荧光灯94卫生间255荧光灯3第二节 照明配电系统一、照明配电系统设计应遵循基本原则1、正常照明电源宜与电力负荷合用变压器，但不适当与较大冲击性电力负荷合用。对于照明容量较大而又集中场合，如果电压波动或偏差过大，严重影响照明质量或灯泡寿命，可装设照明专用变压器或调压装置。2、民用建筑照明负荷计算宜采用需用系数法。需要系数值可参照下表，在计算照明分支回路和应急照明所有回路时需要系数均应取1。当有两路高压电源供电时，备用照明供电干线接自两段高压母线上不同变压器；当采用两路低压电源供电时，备用照明供电应从两段低压配电干线分别接引；当供电条件不具备两路电源或两回路时，备用电源宜采用蓄电池组，或设立带有蓄电池应急照明等。3、当备用照明作为正常照明一某些并经常使用时，其配电线路及控制开关应分开装设。当备用照明仅在事故状况下使用时，则当正常照明因故停电时，备用照明应自动投入工作。在有专人值班时，可采用手动投入。4、疏散照明最佳由另一台变压器供电。当只有一台变压器时，可在母线处或建筑物进线处与正常照明处分开，还可以采用镉镍电池（荧光灯还需要带有直流逆变器）应急照明灯。5、在照明分支回路中，避免采用三相低压断路器对三个单相分支回路进行控制和保护。6、照明系统中每一单相回路电流不适当超过16A，灯具数量不适当超过25个。大型建筑组合灯具每一单相回路电流不适当超过25A，光源数量不适当超过60个。建筑物轮廓灯每一单相回路不适当超过100个。当灯具和插座混用同一回路时，总数不适当超过25个，其中插座数量不适当超过5个（组）。当插座为单独回路时，数量不适当超过10个（组）。插座宜由单独回路配电，并且一种房间内插座宜由同一回路配电。备用照明、疏散照明回路上不应设立插座。7、为减轻气体放电光源频闪效应，可将其同一或不同灯具相邻等管分接在不同相序线路上。8、在潮湿房间（洗手间、厨房等）内，不容许装设普通插座，必要装防水防潮型插座，或者设立有安全隔离变压器插座。9、不应将线路敷设在高温灯具上部。接入高温灯具线路应采用耐热导线配线或采用其她隔热办法。10、照明网络电压选取普通采用220/380V三相四线制中性点直接接地系统，灯用电压普通为220V。当需要采用直流应急照明电源时，其电压可依照容量大小，使用规定来拟定。11、在特别潮湿、高温、有导电灰尘或导电地面场合，当灯具安装高度距地面为24M及如下时，容易触及固定式或移动式照明器电压可选用24V，或采用其他防电击办法。第三节 灯具选取照明光源拟定应依照使用场合不同，合理地选取光源光效、光色、亮度比、光电特性，以及环境条件对光源参数影响等指标。室内普通照明宜采用同一种类光源，当有装饰性或功能性规定期，亦可采用不同种类光源。应当采用节能效果明显照明光源。宜优先采用紧凑型荧光灯、环管荧光灯、直管荧光灯、无极荧光灯，紧凑型金属卤化物灯照明方式。应选用控光性能合理，光效高，配光特性稳定，反射及透射系数高节能灯具。对于功能性照明，适当采用直接照明和启动式灯具。有条件时灯具吊线盒适当采用卡接式灯具配件。本工程重要采用是当前运用最为广泛荧光灯，它具备表面温度低、光线柔和、发光率高、寿命长价格便宜等有点，属于冷光源。为了室内照度能达到规定，商铺和办公室采用是格栅灯内置荧光灯。图3、格栅灯第四节 房间插座布置本工程插座重要分为普通插座和空调插座，由于房间面积都不大（商铺30平米，办公室60平米），因此个房间都布置了两个二三联安装插座，除了一楼商铺没有装空调插座，别的都装空调插座。图4、二三极插座插座布置注意事项（1）办公室插座数目：由1个单相三线和1个单相二线组合插座，应有2组，且应有一组空调插座。（2） 插座应有质量监督管理部门认定质量检测标志，壳体应使用阻燃工程塑料，不能使用普通塑料和金属材料。（3） 插头、插座额定电流应不不大于被控负荷电流，以免接入过大负载因发热而烧坏或引起短 路事故。（4）电源引线与插头连接入口处，应用压板压住导线，切忌直接进入插头内接线柱（螺丝）。（5）插座宜固定安装，切忌吊挂使用。插座吊挂回使电线受摆动，导致压板螺丝松动，并使插头与插座接触不良。（6） 安装在办公室、柜台插座离地面高度应不低于0.3m。且开敞式办公区插座采用暗装 带保护盖二、三极联装插座。（7） 对于单相双线或三线插座，接线时必要按照左中性线、右相（火）线，上接地办法进行，与所有用电设备三线插座配合。（8） 空调应使用单独安装专用插座，不能与其她用电设备共用一种多联插座。第五节 标志疏散照明一、标志疏散照明供电依照标志照明内容、性质和使用时间，拟定了标志照明重要性，从而对其供电电源可靠性也有不同规定。普通场合标志照明对供电电源无特殊规定，而对重要公共场合；如果标志照明电源突然中断会导致秩序混乱和严重危害等后果时，则规定有可以自动切换双电源供电，以保证标志照明正常工作。为了充分保证应急标志照明供电可靠性，常采用有足够容量并能持续一定期间供电蓄电池装置作为备用电源。对于数量很少应急照明装置，则可选用自带镉镍电池应急照明灯具。 图5、疏散批示第四章 弱电系统设计一、电话系统1、由室外信号源引至总接线箱，再由总接线箱引至个终端。2、电话电缆及电话线分别选用HYV和RVB型。二、网络布线1、由市政引来数据网线至室外网络设备配线箱，再由网络设备配线箱配给终端。2、由室外引入楼内数据网线选用4芯非屏蔽多模光纤;从接线箱引至计算机插座线路采用超五类4对双绞线引至房间。3、计算机插座选用RJ45超五类型，与网络配型。第五章 防雷系统设计雷击是一种概率事件，设立接闪器等防雷装置增大了落雷概率，但可以有效地控制雷击灾害。老式防雷办法是采用避雷针、避雷带等，近年来用过有消雷器和放射式避雷针等。 建筑物防雷设计，应依照国标建筑防雷规范进行设立。设立目是为了保证建筑物内人身安全；防止直接雷破坏建筑物，保护建筑物内部危险物品、贵重物品、机电设备、易燃物品、电器设备不致因雷击而烧毁和损坏。在建筑物供配电设计中，防雷接地系统设计占有重要地位，由于它关系到供电系统可靠性，安全性。不论哪类建筑物，在供电设计中都应当包括防雷接地系统设计。在设计时，凡不属于一、二类普通建筑物，而又需要作防雷保护建筑物，可按第三类防雷来考虑，多层住宅建筑应属于第三类防雷保护范畴。属于第三类防雷保护范畴尚有在城区高20米、郊区高15米及以上建筑物、水塔、烟囱、重要尖塔等；按照建筑物性质虽在历史上是经受雷击次数较多地区比较重要建筑物。在防雷接地设计中，本工程按三类防雷建筑设计,在各标高女儿墙四周敷设避雷带做防雷接闪器。运用柱内两根主筋做防雷引下线，引下线间距不不不大于25M，做引下线两根钢筋连通并用直径18钢筋引出室外底下1米处与室外人工接地体焊接。本工程防雷接地和电源工作接地共用接地装置,其接地电阻不不不大于1欧姆。接地装置运用建筑物基本内钢筋网，如因地质状况不抱负,接地电阻难以满足规定期,可在建筑四周补打接地极,与引至室外接地线40X4镀锌扁钢焊接。一、关于引下线规定其中对与引下线规定：引下线采用钢绞线时，其截面不应不大于25平方毫米；采用圆钢时，直径不应不大于8毫米；采用扁钢时，截面应不不大于48平方毫米，厚度应在4毫米以上。构筑物上安装引下线，圆钢直径不应不大于12毫米；扁钢截面应不不大于100平方毫米，厚度应不不大于4毫米。引下线应沿建筑物和构筑物外墙敷设，固定引下线支持卡子，间距为15米。引下线应经最短途径接地。建筑艺术规定较高者，可以暗设，但引下线截面应加大一级。引下线应不少于二根，沿建筑物外围对称引下。采用多根引下线时，为了便于测量接地电阻和校验防雷系统连接状况，应在各引下线距地高度18如下或距地面02米处设立断接卡子，并应加以保护。引下线截面锈蚀达到30以上时，应加以更换。第三类建筑物，引下线间距普通为30米。二、接地电阻规定各场合规定达到接地电阻值：防雷接地装置工频接地电阻，普通应依照落雷时反击条件来拟定。防雷装置与电器设备工作接地合用一种总接地网时，接地电阻应取其中最小值规定。专设防雷接地装置时接地电阻，普通状况下不应不不大于：1、单独装设阀型避雷器、管型避雷器和保护间隙接地电阻为10欧。2、架空引入线瓷瓶脚接地电阻为20欧。3、力线路架空避雷线接地电阻，依照土壤电阻率不同，分别为1030。4、水塔烟囱上避雷针接地电阻应为30欧。4、变电所室内外单独装设避雷针，普通不不不大于10欧。5、在高土壤电阻率地区，在满足不反击条件下也可恰当增大。 某些分某些项工程量清单序号项目编码项目名称项目特性计量单位工程数量1配电箱PZ-30配电箱规格:320*320mm工作内容：箱体安装台372电气配线配线形式:暗配导线型号、材质、规格:BV-2.5mm2敷设部位或线制:砖混凝土构造工作内容：配线管内穿线m92753电气配线配线形式:暗配导线型号、材质、规格:BV-4.0mm2敷设部位或线制:砖混凝土构造工作内容：配线管内穿线m3424小电器单联开关个1085小电器双联二三级插座个1406双管荧光灯吸顶安装个2207圆球吸顶灯吸顶安装个68参照文献1徐泽植主编惯用供配电设备选型手册-低压成套开关设备（第二分册）北京：煤炭工业出版社， 2徐泽植主编惯用供配电设备选型手册-高压成套开关设备（第四分册）北京：煤炭工业出版社， 3戴瑜兴主编民用建筑电气设计手册北京：中华人民共和国建筑工业出版社，1999.7 4建筑工程惯用数据系列手册编写组编 建筑电气惯用数据手册北京：中华人民共和国建筑工业出版社，5朱克勤编著电气照明设计上海：复旦大学出版社， 6朱林根主编21世纪建筑电气设计手册（下）北京：中华人民共和国建筑工业出版社， 7杨光臣主编建筑电气工程图识读与绘制北京：中华人民共和国建筑工业出版社，1995致 谢 终于把这个近万字设计阐明写完了，深知不容易，谢谢我教师沈教师在这段时间里对咱们严格规定和悉心指引。没有教师协助和指引，我是无法完毕。同步也感谢所有教过我教师。感谢我舍友们，这大学最后时光里咱们一起度过，三年里咱们一起走过，许近年之后咱们一起再回眸。感谢我母校三年来为我提供一种良好学习生活环境。感谢我女朋友，始终来对我支持，关怀。感谢我父母她们这样近年来对我无私付出。最后感谢所有人，感谢你们。
