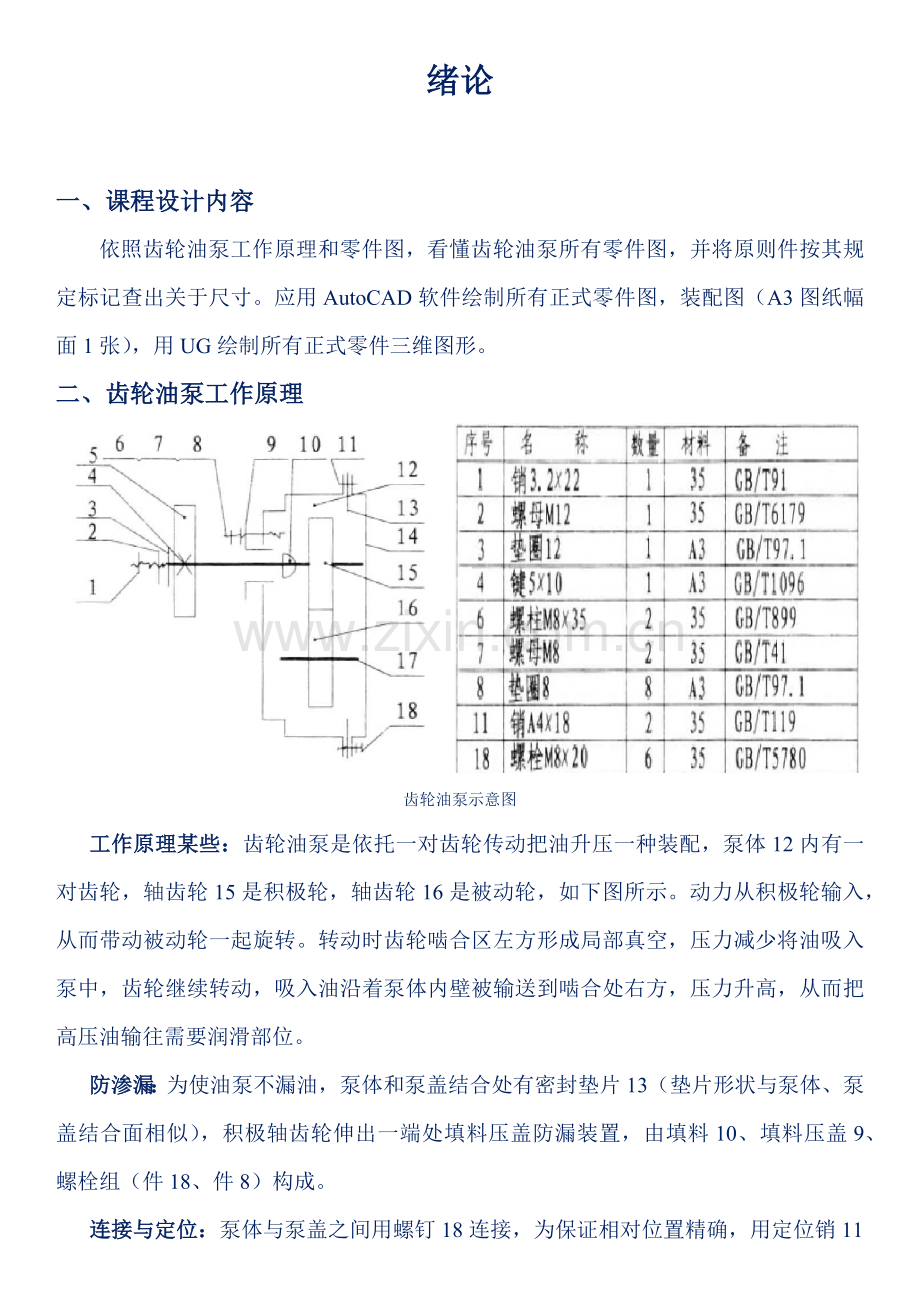

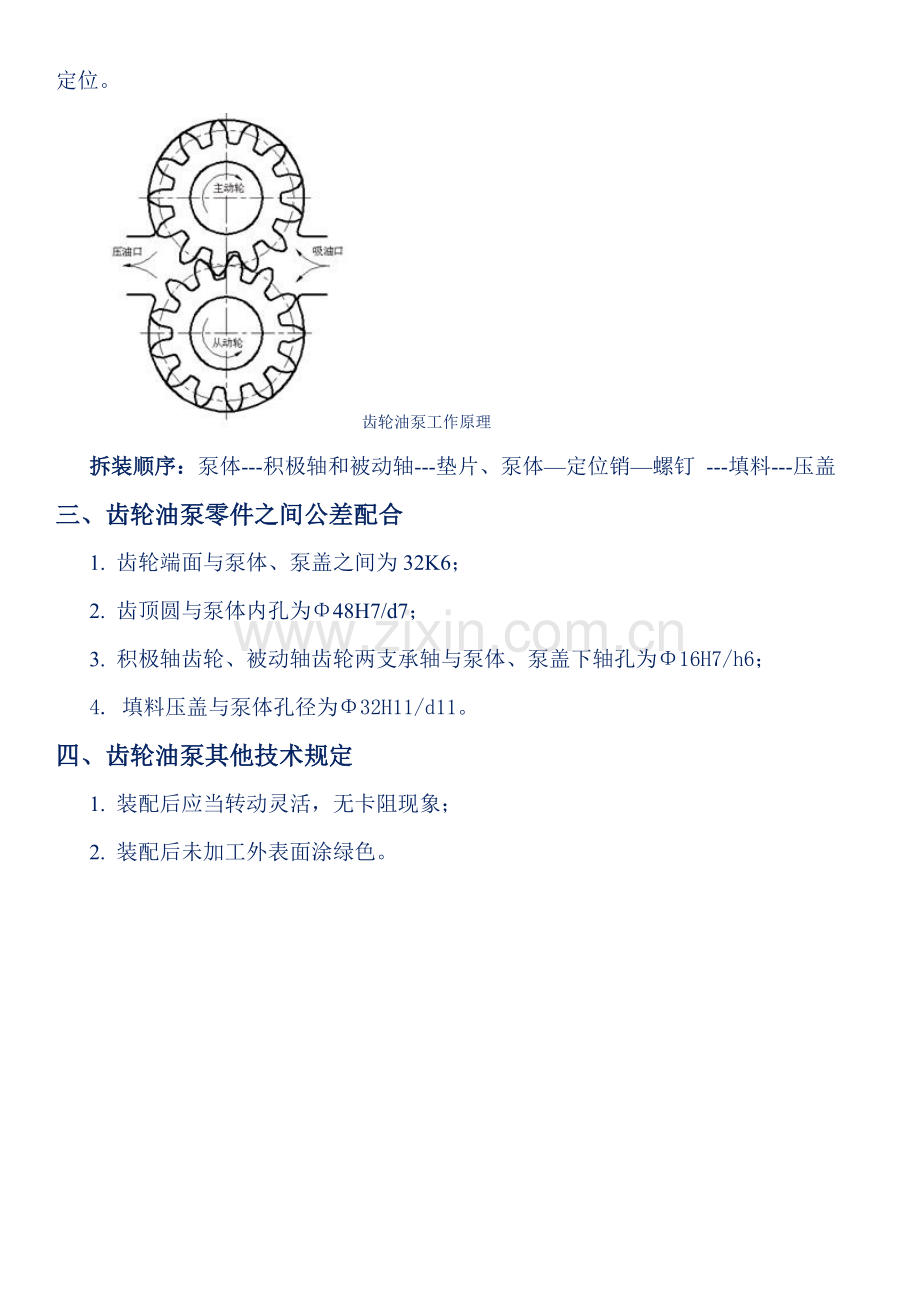

绪论一、课程设计内容依照齿轮油泵工作原理和零件图，看懂齿轮油泵所有零件图，并将原则件按其规定标记查出关于尺寸。应用AutoCAD软件绘制所有正式零件图，装配图（A3图纸幅面1张），用UG绘制所有正式零件三维图形。二、齿轮油泵工作原理齿轮油泵示意图工作原理某些：齿轮油泵是依托一对齿轮传动把油升压一种装配，泵体12内有一对齿轮，轴齿轮15是积极轮，轴齿轮16是被动轮，如下图所示。动力从积极轮输入，从而带动被动轮一起旋转。转动时齿轮啮合区左方形成局部真空，压力减少将油吸入泵中，齿轮继续转动，吸入油沿着泵体内壁被输送到啮合处右方，压力升高，从而把高压油输往需要润滑部位。防渗漏：为使油泵不漏油，泵体和泵盖结合处有密封垫片13（垫片形状与泵体、泵盖结合面相似），积极轴齿轮伸出一端处填料压盖防漏装置，由填料10、填料压盖9、螺栓组（件18、件8）构成。连接与定位：泵体与泵盖之间用螺钉18连接，为保证相对位置精确，用定位销11定位。齿轮油泵工作原理拆装顺序：泵体-积极轴和被动轴-垫片、泵体定位销螺钉 -填料-压盖三、齿轮油泵零件之间公差配合1. 齿轮端面与泵体、泵盖之间为32K6；2. 齿顶圆与泵体内孔为48H7/d7；3. 积极轴齿轮、被动轴齿轮两支承轴与泵体、泵盖下轴孔为16H7/h6；4. 填料压盖与泵体孔径为32H11/d11。四、齿轮油泵其他技术规定1. 装配后应当转动灵活，无卡阻现象；2. 装配后未加工外表面涂绿色。第一章二维零件图第一章 绘制三维零件图第一节、 泵盖齿轮油泵泵盖如图所示。 详细建模环节如下：图 1-1 泵盖一、 整体建模1、打开UG,新建模型。在菜单栏中选取“插入”“设计特性”“长方体”命令。系统弹出“长方体”对话框。如图1-2a所示。2、在“类型”下拉表框中选取“两点和高度”选项，单击按钮弹出点对话框设立两点位置，相对于wcs坐标系第一点位置为（42，21,0）、第二点为（-42、-21、0），在“尺寸”选项中输入高度为10mm。点击拟定建立一种长84mm、宽42mm、高10mm长方体，完毕如图1-2b所示 图 1-2a 长方体对话框 图1-3b 3、在菜单栏中选取“插入”“设计特性”“圆柱”命令。系统弹出“圆柱”对话框。如图1-3a所示。4、在“类型”下拉表框中选取“轴、直径和高度”选项，指定轴矢量为zc， 单击设立圆柱中心点，中心点wcs坐标为（0,21,0）。输入圆柱直径84mm、高10mm。如图1-3b所示 图1-3a 圆柱对话框 图1-3b5、在菜单栏中选取“插入”“特性操作”“镜像特性”命令。系统弹出“镜像特性”对话框。选取刚画“圆柱“特性，以xc-zc平面镜像，得到如图1-4b所示。 图1-4a镜像特性对话框 图1-4b6、调出长方体命令对话框，仍旧选取“两点和高度”建立长方体，两点wcs坐标分别为（15,21,10）、（-15，-21,10）。在“尺寸”中输入高度为11mm。单击拟定得到如图1-5所示 图1-5 图1-6 7、调出圆柱命令对话框，指定矢量为zc轴，原点wcs坐标为（0,21,10），在“尺寸”中输入圆柱直径为30mm、高11mm。得到如图1-6所示。8、调出镜像特性对话框，选取刚刚画圆柱特性，以xc-zc平面为镜像平面，得到如图1-7所示。9、在菜单栏中选取“插入”“组合”“求和”命令,点击前面所画所有特性，单击拟定拟定完毕求和。如图1-8所示图1-7 图1-810、在菜单栏中选取“插入”“细节特性”“拔模”命令，弹出“拔模”对话框，如图1-9a所示，选取泵盖顶部平面为固定面，选取端盖侧面为要拔模面。角度为10度。点击拟定得到如图1-9b所示 图1-9a 拔模对话框 图1-9b二、 打孔1、在菜单栏中选取“插入”“设计特性”“孔”命令，弹出“孔”对话框，如图1-10a所示。沉孔中心点wcs坐标为（21，35,10），沉头孔直径20mm、深1mm，孔直径10mm、深10。布尔运算为求差。单击拟定得到如图1-10b所示。 图1-10a 孔对话框 图1-10b2、在菜单栏中选取“插入”“特性操作”“阵列”命令，在弹出对话框中选取选取圆形阵列，阵列成果如图1-11所示。 图1-113、在菜单栏中选取“插入”“特性操作”“镜像特性”命令，在弹出对话框中选取选取三个沉孔特性，以zc-yc为镜像面镜像，得到如图1-12所示 图1-12 图1-134、调出“孔”命令，打两个直径为4mm小孔。如图1-13所示。5、最后再泵盖底面打两个孔，孔深14mm，如图1-14所示图1-14第二节 垫片齿轮油泵垫片如图2-1所示，垫片厚0.5mm。详细建模环节如下：图2-1一、 草图建模1、 选取菜单栏中“插入”“草图”，选取xc-yc平面绘制草图。绘制如图2-2所示，点击完毕草图。图2-2二、 拉伸1、 选取菜单栏中“插入”“设计特性”“拉伸”命令，拉伸高度为0.5mm。完毕效果如图2-3所示。图2-3第三节 泵体齿轮油泵泵体如图3-1所示，图3-1齿轮泵建模环节如下：一、 整体建模1、 调出“长方体”命令，建一种长90mm，宽110mm，高16mm长方体。如图3-2a所示，再用“倒角命令”倒4个半径为12mm圆角。如图3-2b所示。 图3-2a 图3-2b2、 用“圆柱”命令画一种直径为25mm、长93mm圆柱体。如图3-3所示。 图3-33、 移动wcs坐标到点（24，-16,66）位置，再沿-yc旋转90度，如图3-4a所示，用“长方体”命令建一种长42mm、宽84mm、高46mm长方体，图3-4b所示。 图3-4a 图3-4b4、 用“圆柱”命令在相对于wcs坐标（0，-21，0）沿矢量zc做一种半径42mm、高46mm圆柱如图3-5a所示。再用“镜像特性”镜像圆柱体得到如图3-5b所示。 图3-5a 图3-5b5、 在xc-yc平面建立草图，草图如图3-6a所示，完毕草图，再用“拉伸”命令沿zc轴拉伸长度为54mm。拉伸成果如图3-6b所示。图3-6a 图3-6b6、 用”长方体”建一种长42mm、宽48mm、高31mm长方体并“求差”得到如图3-7所示。 图3-7 图3-87、 用“圆柱”命令在相对于wcs坐标（0，-21，0）沿矢量zc做一种直径48mm、高32mm圆柱并求差。再用“镜像特性”镜像得到如图3-8所示图形。8、 用“圆柱”命令在相对于wcs坐标（24，0，0）沿矢量xc做一种直径25mm、高20mm圆柱。成果如图3-9所示。图3-9二、 打孔1、调出“孔”命令，在底座长方体打四个贯通沉孔，孔直径为10mm，沉孔直径为20mm、深1mm。再矩形阵列沉孔。成果图3-10所示。 图3-10 图3-112、在底座上面圆柱打一种沉孔，孔直径12mm、深78mm，沉孔直径18mm、深14mm。如图3-11所示。3、在泵体右侧打与泵盖相相应孔，效果如图3-12a。在泵体突出某些打一种直径18mm、深18mm孔。如图3-12b所示。 图3-12a 图3-12b4、在泵体内部打一种孔，孔直径12mm、深18mm。孔中心与其上面孔同轴。如图3-13a所示，再在泵内画两个如图3-13b所示孔。左边孔直径为22mm、深22mm。右边孔直径为16mm、深14mm孔。 图3-13a 图3-13b5、在泵体背面打两个如图3-14a所示孔。孔直径为8mm、深15mm。接着打一种如图3-14b所示孔，直径为32mm、深14mm、顶锥角为0度孔。 图3-14a 图3-14b6、画一种长60mm、宽110mm、高3mm长方体并求差，得到如图3-15a所示。再按规定攻螺纹，得到图3-15b所示图3-15a 图3-15b第四节 小轴齿轮油泵小轴如图4-1所示详细建模环节如下：图4-1一、 建立圆柱1、 打开“圆柱”命令，在“类型”下拉菜单中选取“轴、直径和高度”。指定xc轴为矢量，坐标原点为圆柱原点。在“尺寸”选项中输入直径16mm、高度58mm。点击拟定得到如图4-2所示 二、倒斜角1、打开“倒斜角”命令。选取圆柱横截面，在横截面下拉选项中选取“偏置和角度”，倒角偏置距离为2mm、角度45度。完毕操作得到小轴如图4-3所示。第五节 压盖齿轮油泵压盖如图5-1所示， 详细设计环节如下：图5-1一、 草图建模1、单击菜单栏“插入”“草图”。建立草图。建立如图5-2所示 图5-2 a 图5-2b2、选取菜单栏“编辑”“草图曲线”“迅速修剪”，对草图进行修剪。单击完毕草图，最后得到如图5-2b所示。二、 拉伸1、 选取菜单栏中“插入”“设计特性”“拉伸”命令。弹出拉伸对话框（图5-4a），在曲线规则下拉菜单选取“相连曲线”，外面曲线拉伸10mm，圆面曲线拉伸28mm。完毕拉伸草图如图5-3所示。 图5-3三、 打孔1、 调出“孔”命令，打一种直径为22mm简朴贯通孔，孔原点为坐标系原点，得到如图5-4所示。图5-42、 打沉头孔，用“孔”命令，沉头孔原点wcs坐标为(0,26,o),沉头孔直径为20mm、深2.5mm。孔直径10mm、深10mm。如图5-5a所示。 图5-5a 如图5-5b3、 调出“镜像特性”命令，镜像沉孔，得到如图5-5b4、 调出“倒斜角”命令，斜角偏置距离为5、角度为60度。得到压盖如图5-6图5-6第六节 带槽螺母齿轮油泵带槽螺母如图6-1所示，建模环节如下：图6-1一、 建立草图1、 以xc-yc平面建立如图6-2所示草图，点击完毕草图。图6-2二、 拉伸草图1、 拉伸正六边形，拉伸距离10.5mm；拉伸直径为10.2mm圆，拉伸距离15.5mm；拉伸直径为15mm圆，拉伸距离10.5。把拉伸图形都求和，成果如图6-3。图6-32、 再拉伸最大圆，距离为10.5mm，不规定和与求差，将拉伸圆柱到距离为1mm斜角，效果如图6-4a所示。再与之前所拉伸特性求差。得到成果如图6-4b所示。 图6-4a 图6-4b3、 调出“拉伸”命令，选取绘制一种槽型截面，在xc-yc平面绘制一种如图6-5a所示截面，完毕绘制，选取“对称拉伸”，拉伸距离为10mm，得到如图6-5b所示槽。 4、 调出“实例特性”命令，选取“环形阵列”对拉伸槽进行阵列，得到总共6个槽口，如图6-6a所示。在用螺纹命令制作螺纹，最后如图6-6b所示。 图6-6a 图6-6b第七节 从动齿轮齿轮油泵从动齿轮如图7-1所示详细建模如下：图7-1一、建立草图1、在菜单栏“工具”选项中用“表达式”办法输入从动齿轮参数。表达式如下：m=3 z=14 d=m*z a=20 da=d+2*m db=d*cos(a) df=d-2.5*m t=0 s=pi*db*t/4 xt=db*cos(90*t)/2+s*sin(90*t) yt=db*sin(90*t)/2-s*cos(90*t) zt=02、用“规律曲线”命令，用公式导入得到如图7-2所示齿轮渐开线。图7-23、以ac-yc平面建立草图。如图7-3所示齿顶圆和渐开线轮廓。图7-3二、拉伸1、用“拉伸”命令拉伸齿顶圆轮廓直径为da圆，拉伸高度为20mm。得到如图7-4a所示。再拉伸渐开线轮廓，拉伸高度为20mm，并在布尔运算中选取求差。得到如图7-4b所示图。再用“实例阵列”命令阵列齿槽，阵列数目为14，阵列跨度为360度，矢量选取Z轴，得到如图7-4c所示。图7-4a 图7-4b 图7-4c2、再用“拉伸”命令，以齿轮中心绘制直径为16mm圆，拉伸求差得到如图7-5所示最后成果。第八节 齿轮轴齿轮油泵齿轮轴如图8-1所示，详细建模环节如下：图8-1一、建立齿轮1、依照第7节中齿轮创立办法创立同样模数m=3、齿数z=14、齿形角为20度齿轮，得到如图8-2所示齿轮。图8-2二、建立轴身1、使用“设计特性”中“凸台”命令，输入直径为16mm、高度为14mm。得到如图8-3a所示凸台圆柱。再用“凸台”命令，分别绘制直径为22mm、高60mm和直径16mm高16mm和直径为12mm、高22mm凸台圆柱。成果如图8-3b所示。 图8-3a 图8-3b2、使用“键槽”命令，绘制一种长10mm、宽5mm、深3mm键槽，键槽与所在轴右轴端距离为3mm。如图8-4所示，3、用“开槽”命令，开一种宽5mm、深3mm矩形槽。再在齿轮右侧绘制一种宽2mm、深0.3mm槽。得到如图8-5所示。4、在最右端轴上打一种直径为3.2mm通孔。孔中心与轴右端距离为8mm。如图8-6所示。5、用“螺纹”命令把带孔那段轴攻螺距为1.75mm、螺纹长度为17mm、角度为60度螺纹。如图8-7所示第九节 传动齿轮齿轮油泵传动齿轮如图9-1所示。详细建模如下：图9-1一方面，输入斜齿轮参数方程表达式：m=3 a=20度pi=3.14159 t=0h=1 c=0.25z=21 b=20bta= 21. 度 r=0.5*m*zak=36*t qk=tan(ak)*180/pi-akra=r+h*m rf=r-(h+c)mrb=r*cos(a) rk=rb/cos(ak)xt=rk*cos(qk) yt=rk*sin(qk)zt=0 jdt=b*tan(bta)/r*180/pi*t一、建立齿轮1、使用“规律曲线”命令，建立写齿轮渐开线轮廓。如图9-2所示。图9-22、建立草图；草图如图9-3所示。得到齿轮齿顶圆和齿槽轮廓。 图9-33、拉伸草图中半径为ra圆，距离为20.得到如图9-4所示。4、绘制一根如图9-5a所示绿色表达中心线，然后使用“扫掠”命令，以齿槽为截面、以绿色中心线为引导线，定位办法为“角度规律”，规律类型为“依照方程”。参数为t、函数为jdt。得到如图9-5b所示斜槽 图9-5 a 图9-5b5、对得到斜槽进行阵列，以圆柱中心为中心点、跨角为360度、数量为21。得到如图9-6a所示。再对圆柱和得到21个齿槽进行“求差”得到图9-6b所示斜齿轮。图9-6a图9-6b6、打一种半径为30孔。得到如图9-6c所示图9-6c二、绘制轴先隐藏绘制斜齿轮1、建立草图所要得到截面图形如图9-7a所示，因此在草图中绘制如图9-7b所示。 图9-7a 图9-7b2、完毕草图。点击“回转”命令，回转草图得到如图9-8所示图形图9-8三、组合1、把得到斜齿轮和回转体进行求和，得到如图9-9所示。2、用“键槽”命令在齿轮轴开一种宽5mm、深2.3mm键槽，得到如图9-10所示斜齿轮。图9-9图9-10第三章装配图第四章 绘图心得自11月起，咱们在冯少勇教师带领下，开始了咱们设计课程，在绘制齿轮油泵过程当中，咱们遇到了诸多困难，而在冯教师悉心指引下，所有问题都迎刃而解。同步咱们也学到了更多知识，纯熟掌握了auto CAD和UG软件运用。在设计过程中，咱们遇到问题有如下：1、 看图纸过程中，对某些制图中关于标注知识不够熟悉，例如键槽、开槽和倒角这些标注方式。2、 在用CAD绘图过程中，对于CAD运用很不纯熟，对于各种命令不理解，例如，cad中直径和逗号符号如何键入。3、 用CAD绘图过程中，某些制图原则，尚有尺寸规格都不甚理解。在标注过程，怎么修改标注样式。4、 对于螺母、螺钉规格不理解5、 绘制装配图技巧知识不够，如何装配图核心是要表达零件之间装配关系。6、 如何表达螺栓连接某些装配关系7、 如何绘制装配图明细表。8、 在打印cad图纸时候如何调节好图纸与图之间比例和标注比例因子。面对这些问题，咱们除了在教材中寻找答案，也冯教师指引下一一解决了问题。因而收获了诸多知识。咱们熟知了制图中各个命令，尚有制图原则，装配图表达办法。在完毕这次设计课程同步，咱们也深深懂得咱们需要学习尚有诸多，咱们一定会继续努力，学习更多知识来完善自己学识。
