吴中区城区夜景亮化照明监理新版细则.doc

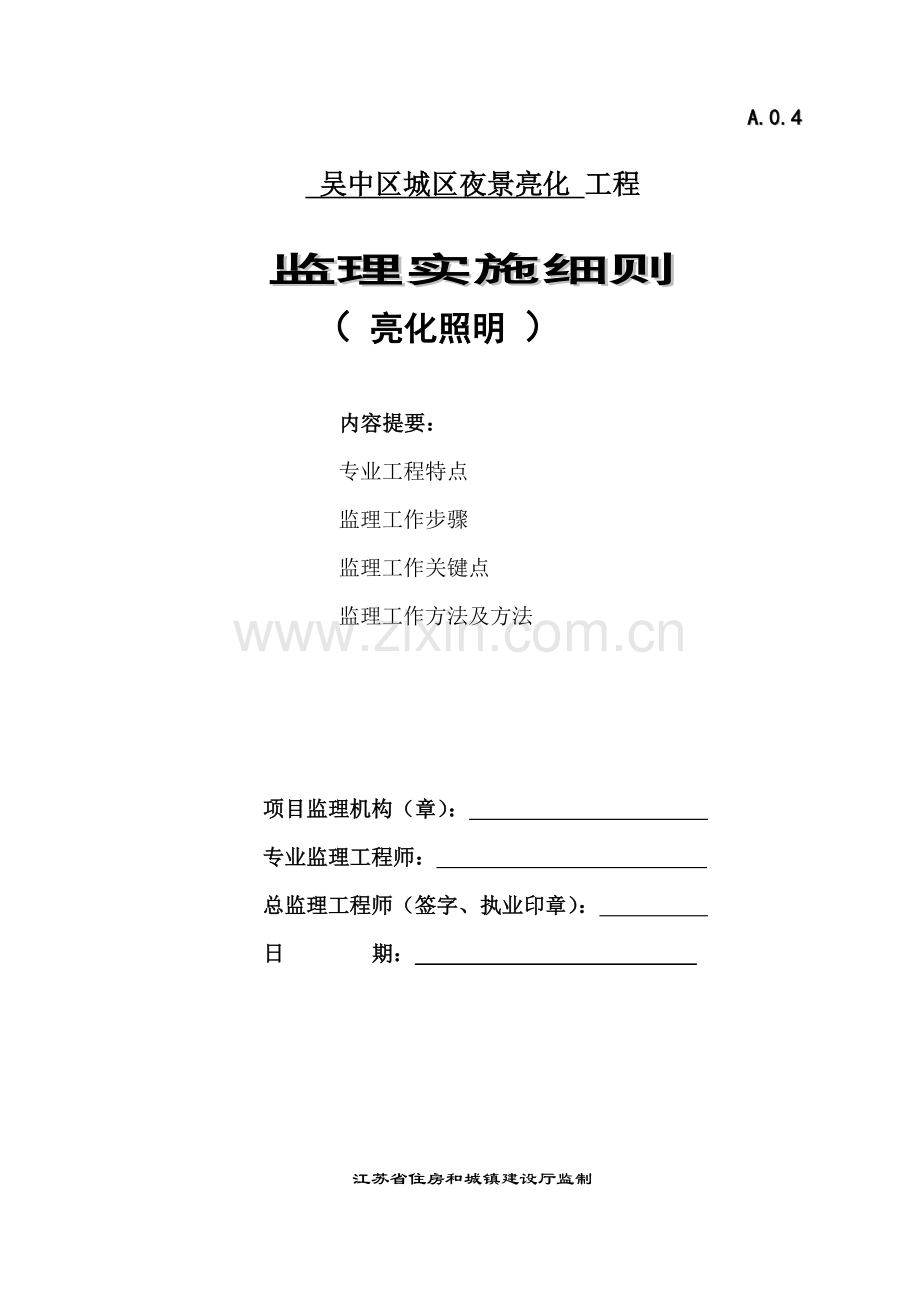

A.0.4
吴中区城区夜景亮化 工程
监理实施细则
（ 亮化照明 ）

内容提要：
专业工程特点
监理工作步骤
监理工作关键点
监理工作方法及方法

项目监理机构（章）：　　　　　　　 　
专业监理工程师：
总监理工程师（签字、执业印章）：　　 　
日 期：　　　　　　 　 　　

江苏省住房和城镇建设厅监制
苏州市天和工程管理咨询
监理细则审批表
工程名称
吴中区城区夜景亮化工程
细则名称
亮化照明监理实施细则
土建专业编写人

水电专业编写人

报审日期

总监理工程师审批意见

审批人：

日 期： 年 月 日
备注
在监理工作实施过程中，本监理实施细则应依据实际情况立即补充、修改和完善。

亮化照明监理实施细则
一、工程概况及特点
1.1、工程概况：
工程名称：吴中区城区夜景亮化工程
工程地点：苏州市吴中区长桥街道周围
建设单位：苏州市吴中区市政公用局
施工单位：苏州锦辉环境建设工程
设计单位：江苏赛瑞科技
监理单位：苏州市天和工程管理咨询
1.2工程建设规模、特点：
苏州市吴中区城区夜景亮化工程，包含五座桥和三栋楼宇，分别是：长桥、澹台湖大桥、太湖东路大桥、新家桥、老龙桥、吴中名邸、雅典花园和瑞兴医院，投资额约660万元人民币，工期92天，计划开工日期 年 6 月 15 日，质量目标为合格。
二、　监理细则编制依据　
1、GB50168-　　　 电气装置安装工程电缆线路施工及验收规范　
GB50169- 电气装置安装工程接地装置施工及验收规范
GB50150-　　　　电气装置安装工程电气设备交接试验标准
GB50303-　　 建筑电气工程施工质量验收规范　
2、招投标文件、施工监理协议、施工协议、设计图纸、承包单位上报施工组织设计和施工方案。
三、监理工作内容
3.1　监理工作内容　
3.1.1　质量控制管理　
ａ）建立质量检验制度，对工程材料、半成品进行抽检；　
ｂ）参与全部隐蔽工程过程旁站、验收并签署意见；　
ｃ）依据操作工艺和技术规范要求检验工程施工质量；　
ｄ）督促质量缺点整改、返工，检验和验收处理结果达成质量要求；　
3.1.2工期控制管理　
ａ）熟悉协议工期和业主对关键部位工期要求，明确进度计划关键线路和关键日期；　
ｂ）立即协调各方面工序进度，确保工程建设在可控进度；　
ｃ）制订定时进度汇报，立即掌握相关材料进场情况，确保计划实施；
3.1.3投资控制管理　
ａ）根据协议和图纸严格正确签认工程量计量；　
ｂ）签发变更命令，确定协议未标价工程费率，审核单价，决定要求替换材料；　
ｃ）制备并签发付款证书，签认工程完成，保留付款统计；　
ｄ）签署工程款最终完工决算证书；　
3.1.4协议管理　
ａ）监督施工单位全方面推行施工承包协议，协调业主制订施工协议管理制度；　
ｂ）分析协议实施情况，帮助业主处理和工程相关争议违约协议纠纷，定时向业主提交相关汇报；　
3.1.5信息资料管理　
审核原始工程信息真实性、可靠性、正确性、完整性，立即正确搜集、传输、反馈多种工程信息；　
3.1.6组织协调工作　
根据协议所要求权利和义务，处理好业主及施工单位关系，并协调好和设计、质量监督部门关系，处理多种矛盾；　
3.1.7安全文明施工管理工作　
ａ）审查施工单位安全文明施工管理体系和责任制建立情况；　
ｂ）定时组织对安全文明施工、环境保护专题检验工作，提出整改要求并跟踪落实；　
四、监理工作控制关键点及目标值　
施工质量是工程建设控制关键和关键，施工阶段监理工作控制包含施工过程质量控制和最终产品质量控制，其中心任务是在健全有效质量监督工作确保体系下，根据监理规范和企业质保体系要求，以事前预控为关键，采取巡视检验和旁站监督方法确保工程质量达成协议要求标准和要求。　
4.1照明配电柜、箱安装监理工作控制关键点及目标值　
ａ）检验施工单位进场材料是否是否符合国家颁布现行标准，并附有合格证书；　
ｂ）检验配电柜、箱内关键元器件，应有“　CCC”认证合格产品，柜内配线等附件和关键元器件相匹配，规格、型号及相关指标符合设计要求；　
ｃ）设备外观无损伤变形，油漆完整，色泽一致，柜内装置完好、齐全，含有一定防水功效；　
ｄ）柜、箱内开关动作灵活可靠，安装时垂直度偏差小于1.5％，固定基础牢靠可靠；　
ｅ）柜（箱）内导线连接紧密，不伤芯线，不停股，垫圈下螺栓两侧压导线面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全，各回路编号齐全，标识清楚正确；　
ｆ）柜（箱）体可靠接地，零线和保护地线分别接于专用接线排上，接地装置经人行道处埋深大于1米，接地装置焊接应符合对应规范要求；　
ｇ）室外施工时，脚手架和梯子要用干燥模板垫脚，并有些人监护，确保施工安全；　
ｈ）试运行期间，检验各开关性能是否正常，各回路和配电柜（箱）开关标志是否一致，测量各回路电流、电压是否正常，在二十四小时内每2小时统计一次运行状态；　
ｉ）安装过程及交付相关单位之前要做好保护工作，确保电气产品完整交付；　
4.2直埋电缆敷设安装监理工作控制关键点及目标值　
ａ）确保电缆型号、规格及相关技术指标能够满足设计和相关规范要求；　
ｂ）在电缆运输装卸过程中，采取方法确保不使电缆盘受损伤，严禁将电缆盘直接从车上推下，严禁平入运输、平放储存，运输和滚动电缆盘前必需确保电缆盘牢靠，滚动时须顺着电缆盘箭头指示方向或电缆缠捆方向；　
ｃ）电缆进场时外观应有完好包装，绝缘层没有受到损害，防潮封端应严密，当对外观有疑问时，应进行受潮判定或送检处理。在保管期间，电缆盘及包装要完好，标志齐全，封端严密，预防日晒雨淋；　
ｄ）电缆线路路径上有可能使电缆受到机械损伤、化学作用、震动、受热等危害地段时要采取保护方法；　
ｅ）电缆埋置深度除需要满足设计要求外，同时要确保电缆表面距地表距离大于0.7米，在引入建筑物或和地下建筑交叉时能够浅埋，不过要做保护处理；　
ｆ）直埋电缆上下部应铺大于10㎝ 厚软土或砂层，其覆盖宽度应超出电缆两侧各5㎝，回填时分层压实；　
ｇ）在接地（PE）或接零（PEN）施工完成后，经检验确定，才能够敷设电缆；　
ｈ）电缆敷设时应注意电缆弯曲半径应符合规范要求及电缆本身技术指标要求，在敷设同时要注意检验电缆是否受伤，放电缆长度不能控制太紧；　
ｉ）回填土前应清理管沟内积水，进行一次隐蔽验收，合格后方能够立即回填，并分层扎实；监理工程师论坛　
ｊ）电缆敷设完成后，确定电缆连接位置、连接长度和绝缘测试合格后才能够制作电缆头，控制电缆绝缘电阻测试和校线合格后，电线、电缆交接试验和相位查对合格后才能够接线，制作好电缆头后，要进行电气交接试验，合格后才能通电运行；　
ｋ）接线正确，正确连接开关位号和编号，避免把相位接错，预防送电时发生重大安全事故；　
ｌ）在线路走向上埋置标志桩，预防交叉施工时受到破坏；　
ｍ）确保施工中电缆弯曲大于规范许可最小半径　
电缆最小许可弯曲半径　
序号
电缆种类
最小许可弯曲半径
1
无铅包钢铠护套橡皮绝缘电力电缆
10D
2
有钢铠护套橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
（注明：D为电缆外径）　
4.3照明灯具安装监理控制关键点及目标值　
ａ）检验进场灯具是否符合设计要求及含有国家相关安全认证，检验灯具合格证，新型气体放电灯具应含有附带技术文件；　　
ｂ）成套灯具绝缘电阻、内部接线等性能进行现场检测，灯具绝缘电阻大于 2MΩ，内部接线为铜芯绝缘线，芯线截面积大于 0.5㎜ ，橡胶或聚氯乙烯（PVC）绝缘电线绝缘层厚度大于0.6㎜，对水下灯具密闭性和绝缘性有疑议时，根据批样送有资质试验室检测；　
ｃ）灯具其它辅材如：膨胀螺栓、高强螺栓、安全压接帽、焊锡、焊剂、绝缘胶带等均要满足相关质量要求　
ｄ）检验灯具外观是否正常，有没有擦碰、变形、受潮、金属镀层剥落锈蚀等现象，灯具涂层完整，无损伤，附件齐全，灯具使用灯泡功率应符合安装说明要求；　
ｅ）查对灯具标称型号等参数是否符合要求，是否为含有防雨性能专用灯具。灯具使用导线其电压等级必需符合设计要求，灯具导电部分对地绝缘值大于2MΩ；　
ｆ）落地式灯具底座和基础相吻合，预埋地脚螺栓位置正确，螺纹完整无损伤，灯具和地脚螺栓连接牢靠，平垫圈及弹簧垫圈齐全；　
ｇ）落地式灯具预埋地电源连接线盒宜在灯座基础内，灯具内留线长度应适宜，多股软线线头应搪锡，接线端子压接牢靠可靠；　
ｈ）灯具接线盒盖防水密封垫完整，上紧紧固螺钉时应注意对角上紧，确保盖板受力均匀；　
ｉ）金属构架和灯具可靠近裸露导体及金属软管接地（PE）或接零（PEN）可靠，接地线单设干线，干线沿庭院灯部署，且不少于2处接地装置引出线连接，由干线引出支线和金属灯柱及灯柱接地端子连接，含有标志；　
ｊ）检验灯具自动通、断电源控制装置动作正确，每套灯具熔断器盒内熔丝齐全，规格和灯具匹配；　
ｋ）高杆照明设备安装要有专门安装方案。灯具地脚螺栓要预埋法兰盘，灯杆、电光源、避雷装置、电缆系统及配电、保护、控制等设施在内全部配套设施在安装过程中要严格根据专业规范施工；　
4.4电气接地装置安装监理控制关键点及目标值　
ａ）接地体顶面埋设深度应符合设计要求，当无要求时不宜大于0.6m，除接地体外，接地体引出线垂直部分和接地装置焊接部分应做防腐处理，在防腐处理之前应除去焊接处残留焊药；　
ｂ）每个电气装置接地应以单独接地线和接地干线连接，不得在一个接地线中串接多个需要接地电气装置；　
ｃ）接地体敷设完成后回填土内不能有石块和建筑垃圾等，外取土壤不能有较强腐蚀性，回填土要分层扎实；
4.5照明通电试运行阶段监理控制关键点及目标值　
ａ）照明系统通电，灯具回路控制应和照明配电箱及回路标志一致，开关和灯具控制次序相对应；
ｂ）公用照明系统通电连续运行时间为二十四小时，全部照明灯具均应开启，每2小时统计运行状态一次，在运行时间内无故障；　
ｃ）监督施工单位派驻一定数量技术人员和保安人员对现场关键电气设备，在试验运行期间保护和值班守护；监理工程论坛
五、监理工作方法和方法　
5.1审核安装工程施工方案及技术交底（工程质量事前控制）　
依据工程实际情况，安装施工不一样分项，施工特点，对施工单位制订材料、各项投入、工法、工序、工期等进行审核，关键把握以下几点：　
ａ）监理要严把供货关，配电柜、电缆、灯具、绝缘套管等电气设备应先由施工单位依据协议、图纸、规范要求提交拟购厂家资质等，同时在必需情况下深入到工厂考查，全部电气设备全部应符合国家环境保护制订环境保护标准，全部设备在制造、供给方面应正确无误地达成协议、图纸、规范要求，经监理工程师验收合格后才能够由施工单位采购；　
ｂ）监理要严格检验进场电气设备质量及相关质量证实文件、包含一切必需和相关注解、计算及设计图纸等，出厂证实或检验单等质量证实文件，还应该有电气设备安装手册、操作手册、维修保养手册等（详见招标文件具体要求），对证实材料不齐或有疑问果断要求承包商清退出场，具体要求为施工单位上报《工程材料／构配件／设备报审表》经监理审核合格后才能够用于施工中；　
c）施工前监理要审核承包单位报送施工方案，严格要求承包单位按经同意方案进行施工；　
ｄ）　施工前监理要严格审核施工单位电气施工人员资质，是否含有相关上岗证书，严禁无证上岗作业；　
ｅ）检验施工单位在施工现场需要使用相关电气检测设备（如摇表等）是否是经过合格标定，在标定时内使用；　
ｆ）要求施工单位制订施工计划，监理定时和不定时检验施工单位机械、劳动力、材料进场等投入是否能够满足施工进度要求；　
5.2在照明安装工程各个施工分项、步骤加强旁站和巡视（工程质量事中控制）结合电气安装工程特点，在施工过程中，监理关键经过现场旁站和巡视来监督工程质量，对摄影应规范要求填写验收统计，针对本工程特点将监理工作方法和方法关键点归纳以下：　
5.2.1照明配电柜、箱安装过程中监理工作方法和方法　　
ａ）开箱检验时由供货商、建设单位、监理共同参与，根据设计图纸和设备清单及附件查对使用设备、材料是否符合出厂合格证实所证实规格、品种、数量、多种强制性技术指标，并做检验统计三方会签；　
ｂ）　检验进场材料、设备外观是否有影响观感或使用功效损伤或缺点，柜（箱）内电器装置、元件安装牢靠，无损伤；　
ｃ）设备搬运、吊装要有专门方案并由专业技术人员负责施工，合理吊装大型设备，预防认为损坏，并要有电工现场配合，监理旁站指挥；　
ｄ）旁站监督安装配电柜（箱）前接地装置安装，确保接地或接零可靠，装有电器可开启门和框架接地端子间有裸编织铜线连接；　
ｅ）旁站监督柜（箱）基础施工，用水平尺测量找平，确保柜（箱）体和基础能够有稳固连接，填写对应隐蔽验收统计；　
ｆ）用游标卡尺测量柜（箱）内保护导体最小面积满足规范要求；　
ｇ）用摇表或万用电表测量柜（箱）内线路间、线对地间绝缘电阻值，溃电线路必需大于0.5MΩ，二次回路必需大于1MΩ；　
ｈ）检验熔断器熔体规格、自动开关整定值是否满足设计要求；　
ｉ）监督柜（箱）内配线施工，确保使用芯线截面积满足规范要求；　
ｊ）安装过程中立即做好监理旁站统计填写，安装完成后，监理结合外观实测检验安装统计和试验调整统计来进行施工安装质量验收；　
5.2.2直埋电缆敷设安装过程中监理工作方法和方法　
ａ）检验进场材料规格、型号、电压符合设计要求，外观应无损伤，绝缘良好，并现场抽样送有资质试验室检测；　
ｂ）审核施工单位申报施工方案，对工艺步骤各个步骤实施监控；　
ｃ）监理应和施工单位测量人员一起对电缆走向每20米每点进行放样测量，正确控制，确保电缆最小弯曲半径符合规范要求并为管沟开挖做好准备；　
ｄ）验收开挖好电缆沟，沿线随机抽查管沟深度、宽度，确保符合设计要求，而且要施工单位对出现积水位置处理以后方可进入电缆敷设工序；　
ｅ）电缆敷设前应计算下料长度，尽可能降低电缆接头个数，在直埋电缆上、下部应铺以大于10㎝软土或砂层，并加盖保护板，其覆盖宽度应超出电缆两侧5㎝，监理全程旁站，在回填土分层扎实前后进行两次隐蔽验收，在隐蔽验收表格中具体注明验收部位、电缆型号、敷设长度、保护层厚度、覆土深度、保护盖板材料，同时要绘制完成后电缆沟横截面示意图，在图中标明对应数据，由监理签认《电缆隐蔽工程验收统计》和《直埋电缆敷设报验申请表》；　
ｆ）每完成一段电缆敷设后监理需要抽样检测现场不间断电源装置连接电缆线间、线对地间绝缘电阻值，确保测值大于0.5MΩ，并填写《电气线路绝缘强度测试统计》、《电缆头制作、接线和线路绝缘测试检验批质量验收统计表》同时，还需要需要填写《电缆敷设统计》具体统计敷设电缆编号、始、终端、型号截面电压等级、电缆长度等数据；
5.2.3照明灯具安装过程中监理工作方法和方法　
ａ）审核《进场材料／构配件／设备报审表》，对进场灯具型号、规格是否符合出厂合格证实说明，对灯具外观、绝缘保护层和成套灯具（水下）密闭性进行检验，假如对此批次同型号灯具绝缘、密闭性能有疑议时抽样送有资质试验室检测；　
ｂ）安装灯具时监理人员要对每套灯具导电部分对地绝缘值进行检测，小于2MΩ时不准安装；　
ｃ）检验每套灯具及隶属金属架构、软管是否可靠接地或接零，同时要做好标识；　
ｄ）灯具安装全过程中监理要依据安装进程分别签认《安装自检统计》、《工序交接确定统计》、《电气绝缘电阻测试统计》、《电气器具通电安全统计》、《检验批质量验收统计》、《分项工程质量验收统计等相关统计》来对工程质量控制。
5.2.4 电气接地装置安装监理工作方法和方法
a)检验预埋接地材料是否经过防腐镀锌处理，旁站监理确保预埋接地材料埋置深度，焊接情况，测试接地电阻，绘制接地装置平面示意图，并审批施工单位申报《电气接地装置质量检验统计》；
5.2.5 通电试验运行过程中监理工作方法和方法
a)要求施工单位制订严密安全作业方案，在从事登高、电路检测等作业时需要有必需劳动保护装备；
b)在全部照明器具已经安装完成，各回路绝缘摇测符合要求后，审核施工单位进行通电试运行方案合格后方可进入通电试运行程序；
c)通电之前监理要进行根本检验全部电路开关是否正确，检验漏电保护器接线是否正确，检验各开关箱内各接线端子连接是否正确可靠；
d)分回路通电程序：将各回路灯具等用电设备开关全部处于断开位置逐次合上各分回路电源开关分回路逐次合上灯具控制开关，检验灯具和开关控制次序是否一致 ；
e)故障检验整改方法：发觉问题立即排除，严禁带电作业；对检验中发觉问题采取分回路隔离排除法给予处理；对开关一送电，漏电保护就跳闸现象关键检验工作零线和保护零线是否混接或导线是否绝缘不良；
f)现场旁站，审核施工单位填写《电气设备送电验收统计》，统计送电部位，电压等级，每次合闸后 PT 柜上电压表三相状态，电步骤送连续运行起止时间；
g)现场旁站，审核施工单位申报《 建筑物照明通电试运行统计》，统计连续运行时间内每2小时各回路运行情况；
h)确定灯具回路控制和照明箱及回路标识一致，开关和灯具控制次序相对应、照明系统全负荷通电连续试运行无故障后，审核施工单位申报《建筑物照明通电试运行检验批质量验收统计表》；
5.3 在照明安装工程完成施工后管理和维护（工程质量事后控制）电气施工安装在通电试验运行合格以后，交付管理维护单位之前，监理要督促施工单位制订合理成品维护管理方案，派专员值班守护，避免闲杂人等随意触碰电气设备，临时送、断电程序要有专员实施，预防误操作，对多种保护接地装置要定时检验是否被盗或人为损坏，对损坏灯具、电气零件进行更换时应制订许可制度，并统计备查。草坪灯比较轻易靠近灯具在安装完成后应视情况进行覆盖保护，避免受损影响交验。
监理单位将以上述细则，对该工程全方面实施监理，确保工程达成合格要求。

苏州市天和工程管理咨询
第10项目监理部
6月
