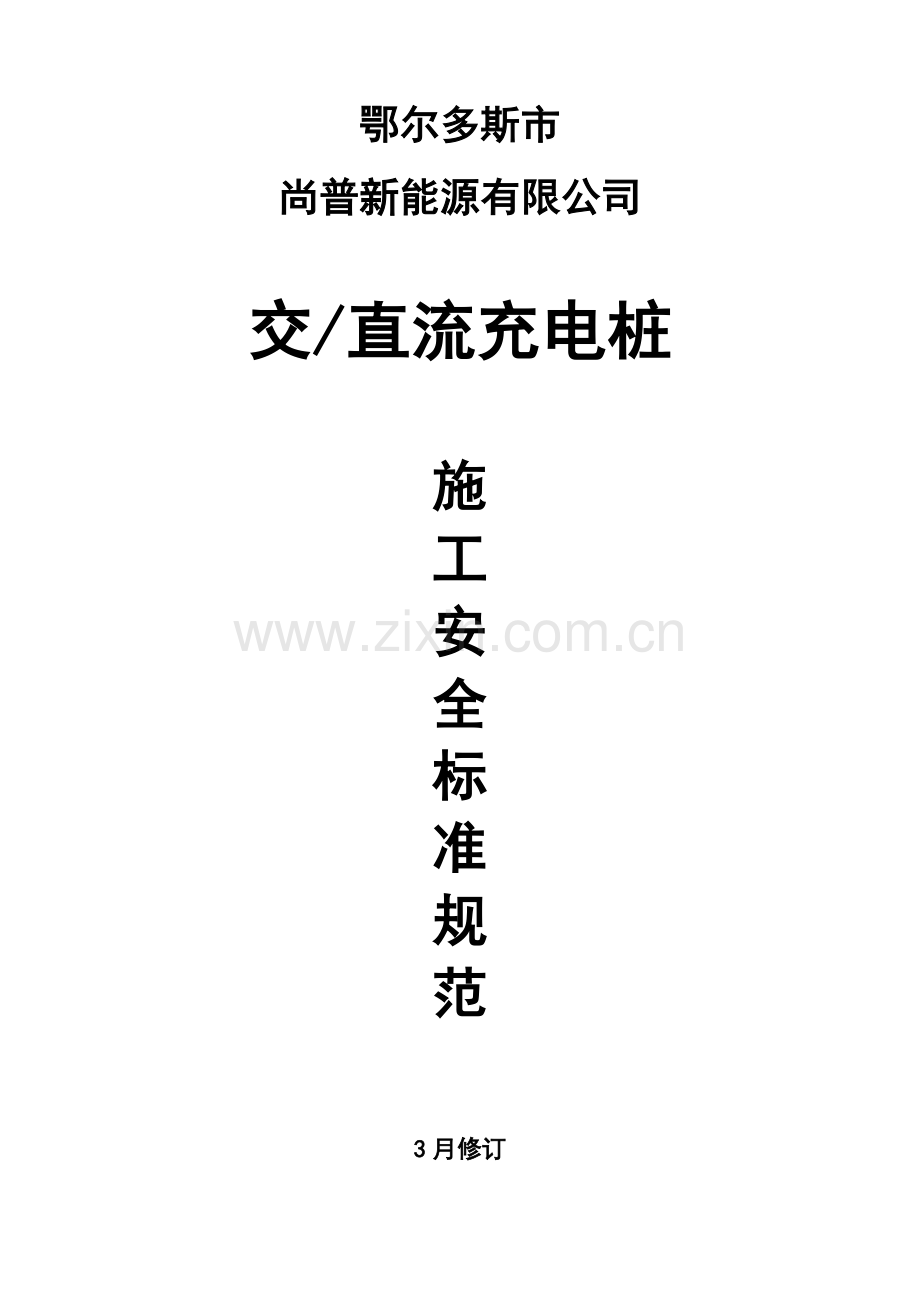

鄂尔多斯市尚普新能源有限公司交/直流充电桩施工安全标准规范3月修订目 录一、勘测原则1.1、电源勘测规定1.2、车位勘测规定1.3、安装距离规定1.4、电力勘测基本办法二、施工方案制定原则三、施工流程及规定 3.1、工程重要构成3.2、施工流程3.3、施工工艺规定3.4、安装效果图四、材料选用规格4.1、电缆规格4.2、水泥基座4.3、电缆保护套管五、施工报价及参照报价六、施工作业安全防护原则七、工程支付款流程一、勘测原则1.1、电源规定：电源至少满足下列条件之一：单相电源220V-额定电流80A-电源线径16mm2规格以上（以安装7 KW两个计算）；三相电源380V-额定电流80A-电源线径25mm2规格以上（以安装20KW两个计算）；三相电源380V-额定电流60A-电源线径16mm2规格以上（以安装7 KW三个计算）；1.2、车位规定车位应为公共停车位（自有车位经协商后可考虑使用）；只限于安装平面停车位，立体停车位暂无法进行安装；1.3、安装距离规定主线电源接入点与充电桩或充电桩配电箱铺线距离优先考虑50m以内箱变或配电柜（箱）；安装充电桩应集中安装，同一种项目避免分散安装；依照车位状况也可适现场状况酌情考虑。1.4、电力勘测办法查看配电柜（箱）中总空开容量及备用空开容量，备用空开容量至少不得不大于60A (380V)。如配电柜（箱）中无备用空开，查看总空开容量及各出线空开容量，核减配电柜（箱）内剩余容量，或询问物业与否可加装独立断路器。如配电柜（箱）备用空开满足安装规定，备用空开进线端规格应至少满足10 mm2。二、施工方案制定原则2.1、施工方案必要根据国家及行业有关原则、规范及公司施工质量工艺技术原则规定进行制定；2.2、施工方案编制前，勘测人员应充分考察现场环境，并就电源接入、电缆铺设、设备安装位置及公共车位位置与甲方进行充分沟通并确认。2.3、针对工程现场施工特殊性，编制详细安装设计、所需耗材、工程实行方案和项目质量控制与实行筹划，作为本工程现场施工根据。2.4、施工方案编制除根据国家及行业有关原则、规范及公司施工质量工艺技术原则规定制定外，应采用最合理、最节约施工成本方案进行编制。三、施工流程及规定3.1、工程重要构成主电缆走线供电接入点 其她配件 其她配件配电箱（柜）停车位充电设备 3.2、施工流程：项目勘测制定施工设计方案项目施工电缆铺设设备安装通电调试验收。3.3、施工工艺规定（1）电力电缆敷设 电力电缆敷设应根据国家及行业有关原则、规范及公司施工质量工艺技术原则规定进行； 电缆选用规格应依照设备型号、功率、电压及电流级别和设备安装数量进行选取； 电缆敷设时，禁止明线裸露。依照环境及安装场合不同，采用电缆桥架、线管、直埋方式（如破绿、破砖、破油路等）进行敷设； 电缆采用直埋敷设时，直埋深度不得不大于0.7m； 电缆采用钢管明管配线时，管壁应1.0mm。采用塑料管明管配电时，应采用阻燃型，壁厚应2.0mm。采用钢管暗管配线时，壁厚应2.5mm，并作防锈解决； 电源电缆规格选用应依照安装环境及消防规定进行选用，电源电缆建议选用Y0.6/1KV交联聚氯乙烯电力电缆（直埋敷设时需采用铠装电力电缆）； 设备端电力电缆建议采用橡胶护套电缆，便于设备安装及电缆接入，也可采用YJV交联聚氯乙烯电力电缆；（2）配电柜及其辅件安装 安装2台（含）以上充电桩设备需配备配电柜（箱），配电柜（箱）内需配备避雷保护装置； 充电桩设备所使用断路器必要具备漏电保护功能； 室外安装配电柜（箱），配电柜（箱）须具备防雨、防尘功能； 安装7KW-28KW设备配电柜（箱），柜（箱）内配线应采用6mm至10mm规格电缆； 安装30KW设备配电柜（箱），柜（箱）内配线应采用16mm规格电缆； 安装60KW设备配电柜（箱），柜（箱）内配线应采用35mm规格电缆；(3)基本充电桩设备搭建及安装环境 设备采用壁挂式安装时，建议高度为1.5m，采用立柱安装时，立柱应可靠固定，立柱下方设立水泥浇筑基座安装（水泥基座规格为两种规格长宽高400300200mm，长宽高500300200mm基座中心预留穿线孔，进线孔：直径30-50mm，高度20mm）； 不同设备采用壁挂式安装时，可依照现场实际状况选用舒服体验高度即可； 一台充电桩可同步供应两辆车同步充电时，建议安装在两车位之间； 安装设备时，避免设备显示屏受到阳光直射，影响扫码设备使用； 请勿在易燃、易爆、粗糙或可燃物及化学物质或蒸汽附近安装和使用该设备。(4)充电桩设备设施安全防护 设备安装必要有可靠接地PE线，并对的与充电桩链接； 设备电源应采用“一机一闸”控制，禁止采用“一闸多机”控制方式，设备断路器应具备漏电保护功能； 设备安装接线时，如接入三相电时，此设备没有相序规定。如接入单相电时，相线必要接入设备端L1处（单相或三相电接入时，PE线必要接入设备并可靠连接）； 设备防护级别为IP55,安装时，请保证设备电源后盖密封完好，以防进水发生短路； 智充设备设备固定螺丝处，安装完毕后，应用智充专用白色密封冒封堵。万帮设备应固定好设备及立柱底座和立柱背板。追日电器设备应用专用钥匙检查与否关好。（5）其她施工规定配电箱内裸露线头需套管做好安全保护电缆铺设应严格按规定将电缆以桥架、穿管或直埋方式铺设，禁止电缆明线裸露。设备端电缆需穿入立柱后接入充电设备，明线裸漏某些采用白色蛇皮管将电缆穿设。安装设备线头需使用压线帽接入设备。配电箱水泥浇注堆需高于地面400mm。配电柜箱内充电桩控制开关应采用漏电保护开关。配电箱内主电源断路器至设备空开配线应采用10mm2规格电缆进行配备。所有基本规定采用不不大于C20强度水泥，一次浇筑成型，规定基本各个面平整无麻面，坡度为2%，统一用黑色水泥，刷黄色油漆。3.4、安装效果图康城.康景苑社区四、材料选用规格4.1、电缆规格：设备端电缆：（1）选用6或10平方BVR软电缆。（2） 套用塑料流体管或PVC塑料管下埋或壁挂采用镀锌钢管。（3）设备连接端裸露某些使用白色蛇皮管保护。电源端电缆：依照设备需求规格，采用：YJV35 mm供3个20kw或9个7kw使用YJV25 mm供2个20kw或6个7kw使用YJV16 mm供1个20kw或3个7kw使用（需要地埋电缆需选用加锴电缆）4.2、 水泥浇注（1） 立柱浇注：400*300*200mm 进线孔：直径50mm 出口高度：20mm（2） 立柱浇注：500*300*200mm 进线孔：直径50mm 出口高度：20mm（3）配电箱浇注：400*600*500mm进线孔：直径150mm出口高度：20mm4.3、电缆保护套管PVC PVC (32,20)锌管 锌管 （32,20）4.4、配电箱规格及辅件（1）箱体采用厚度（1.5）500*600*300mm (三个充电设备)、800*1000*300mm（五个充电设备）（2）箱体规定：配电箱必要加锁（联动锁头）；室外采用防水防尘箱体；（3）配电箱基本配件：三相峰谷平多费率电表/塑壳断路器/漏电断路器/电涌保护器/导轨插座电表：选用不插卡峰谷平多费率电表，规格：5A 80A 100A互感器：150倍 200倍（依照电容规格）塑壳断路器：200A 150A 100A 80A 60A 40A漏电断路器：2P 40A+4P 40A 电涌保护器：40KVA 60KVA导轨插座：两相+三相五、施工报价及参照报价成本费用型号规格单位单价单价直接费材料费不带铠带铠电缆YJV35 mm米YJV25 mm米YJV16 mm米软线10 mm米软线6 mm米电缆保护管PVCPVC（32,20）米锌管锌管（32,20)米塑壳空开德力西4P80/100A个4P40A个4P60A个漏电断路器正泰2P40A个4P40A个4P60A个互感器无5A个峰谷平电表无5A个导轨插座无3P10A带地线个避雷器无40KvA个60KvA个配电箱及辅料无500*600*300mm个（1.5厚）610作业费电缆沟开槽及恢复草地300*500mm米水泥300*500mm米石砖300*500mm米水泥基座规格1（立柱）个400*300*200mm规格1（立柱）个500*300*200mm规格2（电箱）个400*600*500mm320人工费安装工无无人日300.00土木工无无人日200.00间接费规费及辅料无无次1-3%运送费无无天200.00成本费用共计无无元无利润无无元15%税金无无元6%六、施工作业安全防护原则6.1施工前安全负责人应对现场不安全因素进行检查、判断，线路与否断电，并挂上提示语（禁止合闸）等。电力技术人员对技术资料、设备、线路进行检查核算。施工人员佩戴好基本防护用品6.2、电工必要持有专业考核部门发放专业作业操作证；6.3、电工必要严格执行安全技术操作规程，禁止违章作业。入施工现场必要戴好安全保护用品，按规定着装，不戴安全帽禁止进入现场；6.4、入施工现场禁止任何人擅自动用各种电动机械、工具及其她设备；6.5、现场管理人员必要牢固树立安全第一，防止为主安全思想，在施工生产进度与安全发生矛盾时必要一方面要以安全为第一选取，任何人不得违章作业和违章指挥；6.6、禁止喝酒后进入施工现场；6.7、施工现场合有用电设备，必要通过漏电保护器，总配电柜内漏电保护器额定漏电整定电流定为200mA,分派电箱内漏电保护器额定漏电动作电流发100 mA，开关箱内漏电保护器额定漏电动作电30 mA动作时间不大于0.1秒；6.8、线路、电气绝缘必要良好，线路接头处包扎绝缘层，接头处绝缘强度不等于低于电线自身绝缘强度，线路敷设时应远离易然物品和火源处；6.9、使用设备前必要按规定穿戴和配备好相应劳动防护用品；并检查电气装置和保护设施与否完好。禁止设备带“病”运转；6.10、施工前，施工人员需在施工区域周边拉好警示线及警示标记，疏散旁观人员及行人；断电施工过程中，应派专业对送断电开关进行看护，防止触电事故发生。6.11、施工过程中，操作人员应提前做好施工现场成品保护办法，避免损坏物业或业主设备、设施等。七、工程支付款流程施工成本拟定0施工作业完毕施工验收施工验收报告报备施工发票开具费用项目款核对财务拨款
