铁塔组立施工作业指导书范本样本.doc

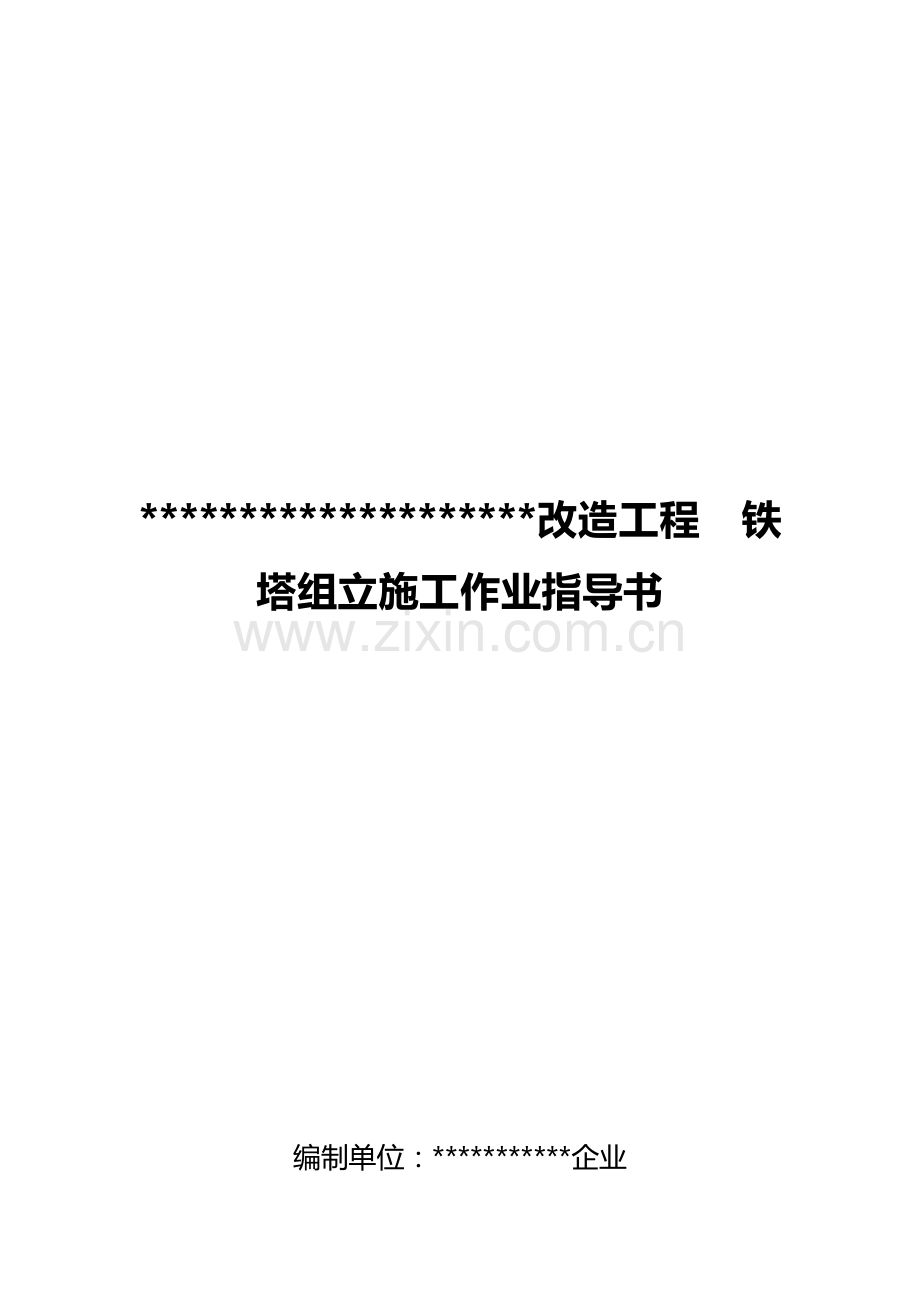

********************改造工程 铁塔组立施工作业指导书

编制单位：***********企业

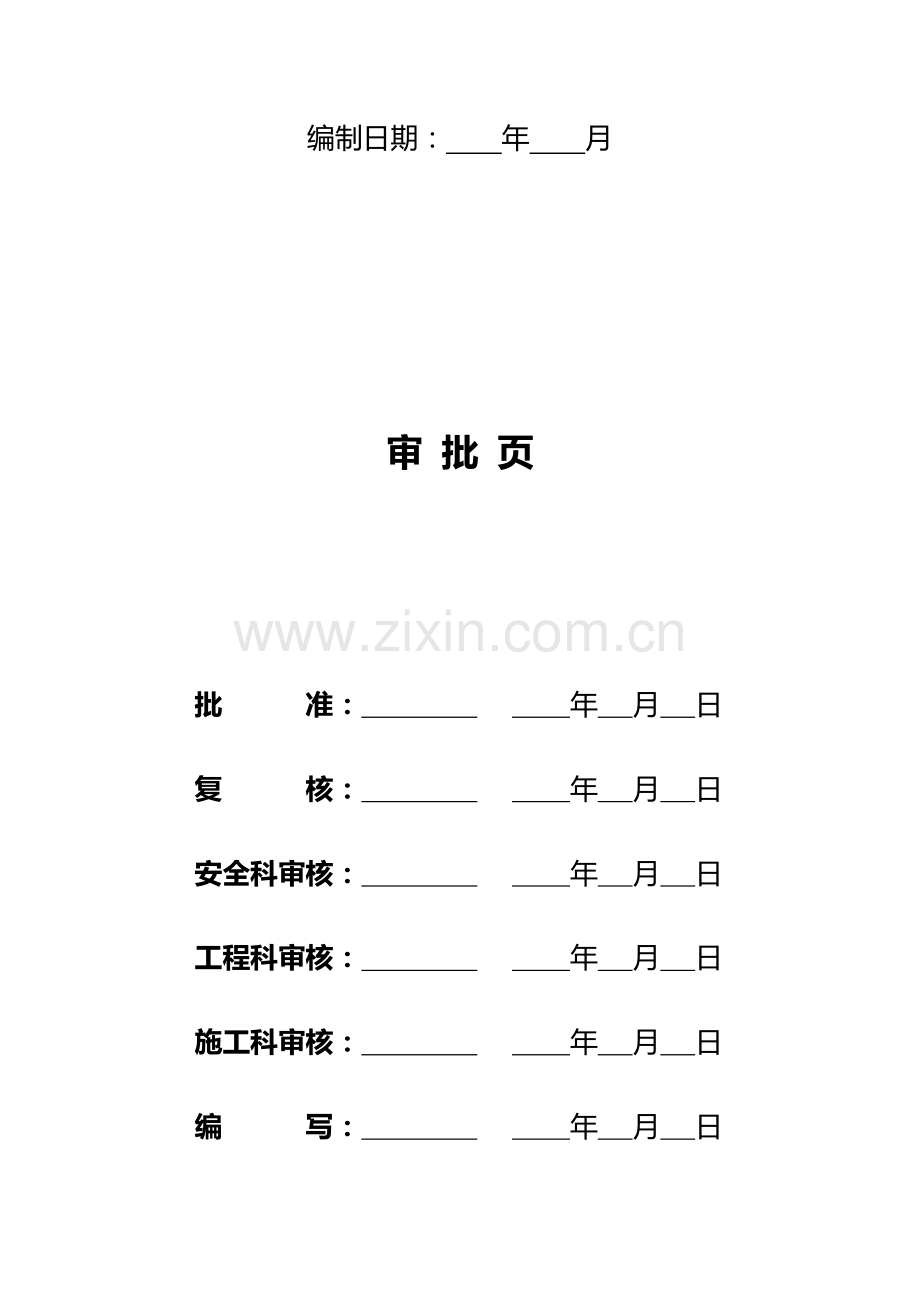

编制日期： 年 月

审 批 页

批 准： 年 月 日
复 核： 年 月 日
安全科审核： 年 月 日
工程科审核： 年 月 日
施工科审核： 年 月 日
编 写： 年 月 日

基础施工作业指导书
格式
作业指导书名称格式以“*********企业作业指导书”格式要求为准，如有不清楚者，请和项目技术员联络。
一、施工范围：
应该写清楚本施工单位所负担施工范围，譬如×××工程1＃－3＃，灌注桩基础×基，开挖式基础×基。施工条件，×在农田里（路边，鱼塘），是否临近带电线路等。
二、基础施工基础参数
桩号
坑深
笼长
主筋
箍筋
砼标号
总方量

如是开挖式基础，则需要写清楚各断面尺寸和全部钢筋型号、数量。（将上表格改动即可）
三、组织网路图
应写清楚所负担工程每基工作责任人、技术员、安全员姓名及联络电话。

桩号
工作责任人
技术员
安全员
Q1
张三

四、危险点/危险源辨识及预控
危险点：K1基础在220kV××线下，导线最低点距地为20米。
预控方法：钻机三脚架和220kV××线导线最小安全距离为4米，钻机三脚架高度不得超出15米，且必需可靠接地；………….
附简图：(可用CAD制图、WORD制图或手绘)
B
A
C
D
220kV××线

五、质量、安全和文明施工控制方法
本部分可简明、相关键、有针对性进行说明。
杆塔组立施工作业指导书
格式
一、施工范围：
应该写清楚本施工单位所负担施工范围，譬如×××工程1＃－3＃，双回路铁塔×基，钢管杆×基。施工条件，×在农田里（路边，鱼塘），是否临近带电线路等。
二、杆塔施工技术参数
桩号
杆塔型号
重量
组立方法

三、组织网路图
应写清楚所负担工程每基工作责任人、技术员、安全员姓名及联络电话。
桩号
工作责任人
技术员
安全员
Q1
张三

四、危险点/危险源辨识及预控
危险点：K1基础在220kV××线下，导线最低点距地为20米。
预控方法：施工时和220kV××线导线最小安全距离为4米，不停电组立至9米（最下段），其它均需要停电后组立，………….
附简图：(可用CAD制图、WORD制图或手绘)
B
A
C
D
220kV××线

五、质量、安全和文明施工控制方法
本部分可简明、相关键、有针对性进行说明。

导地线展放、附件安装施工作业指导书
格式
一、施工范围：
应该写清楚本施工单位所负担施工范围，譬如×××工程1＃－3＃，直线塔×基，耐张塔×基，导地线型号，耐张和合成绝缘子型号。施工条件，×在农田里（路边，鱼塘），是否临近带电线路等。施工耐张段是否相关键跨越。（跨高速路、带电线路等）
二、展放导线施工技术参数
导地线展放表
施工段
施工段档距
弧垂观察档
1＃－5＃
968米
2＃-3＃

导地线压接参数表
导地线耐张管型号
耐张管外径
压后尺寸

附件安装表
桩号
安装金具型号
1＃
6套DN1,6套DN2
2＃
6套DX1
3＃
12套DN1
防振锤安装尺寸
安装基准点
第一只尺寸
第二只尺寸

三、组织网路图
应写清楚所负担工程每基工作责任人、技术员、安全员姓名及联络电话。

桩号
工作责任人
技术员
安全员
Q1
张三

四、危险点/危险源辨识及预控
危险点：4＃－5#跨越35kV1154××线。
预控方法：跨越带电线路退出重合闸；施工时，搭设绝缘网确保跨越施工安全；全部施工机具应可靠接地………….
附简图：(可用CAD制图、WORD制图或手绘)
29＃
4＃
28＃
5＃
35kV1154××线

五、质量、安全和文明施工控制方法
本部分可简明、相关键、有针对性进行说明。

越线架搭设施工作业指导书
格式
一、施工范围：
应该写清楚本施工单位所负担施工范围，譬如×××工程1＃－3＃。施工条件，×在农田里（路边，鱼塘），是否临近带电线路等。施工耐张段是否相关键跨越。（跨高速路、带电线路等）
二、关键跨越一览表
关键跨越一览表
施工段
关键跨越
4＃－5＃
110千伏1154建阳线线
5＃-6＃
绕成高速公路

三、组织网路图
应写清楚所负担工程每工作小组工作责任人、技术员、安全员姓名及联络电话。

工作小组
工作责任人
技术员
安全员
一组
张三

二组

四、危险点/危险源辨识及预控
危险点：4＃－5#跨越110kV1154××线。
预控方法：设置专员监护，高处作业必需使用双控带，确保跨越架和被跨越线路最小安全距离为3米。
附简图：(可用CAD制图、WORD制图或手绘)
29＃
4＃
28＃
5＃
110kV1154××线

五、质量、安全和文明施工控制方法
本部分可简明、相关键、有针对性进行说明。
