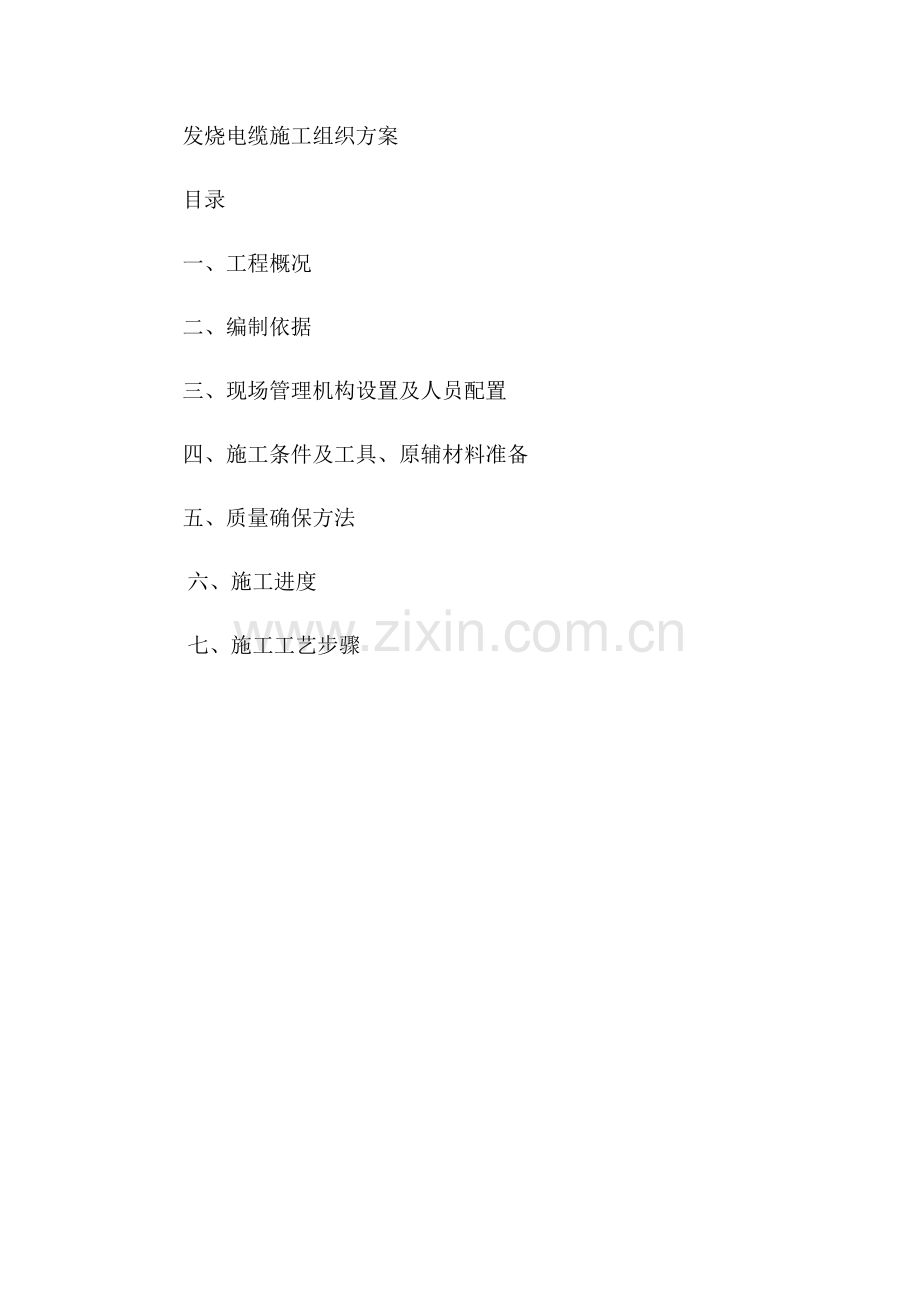

发烧电缆施工组织方案
目录
一、工程概况
二、编制依据
三、现场管理机构设置及人员配置
四、施工条件及工具、原辅材料准备
五、质量确保方法
 六、施工进度
 七、施工工艺步骤

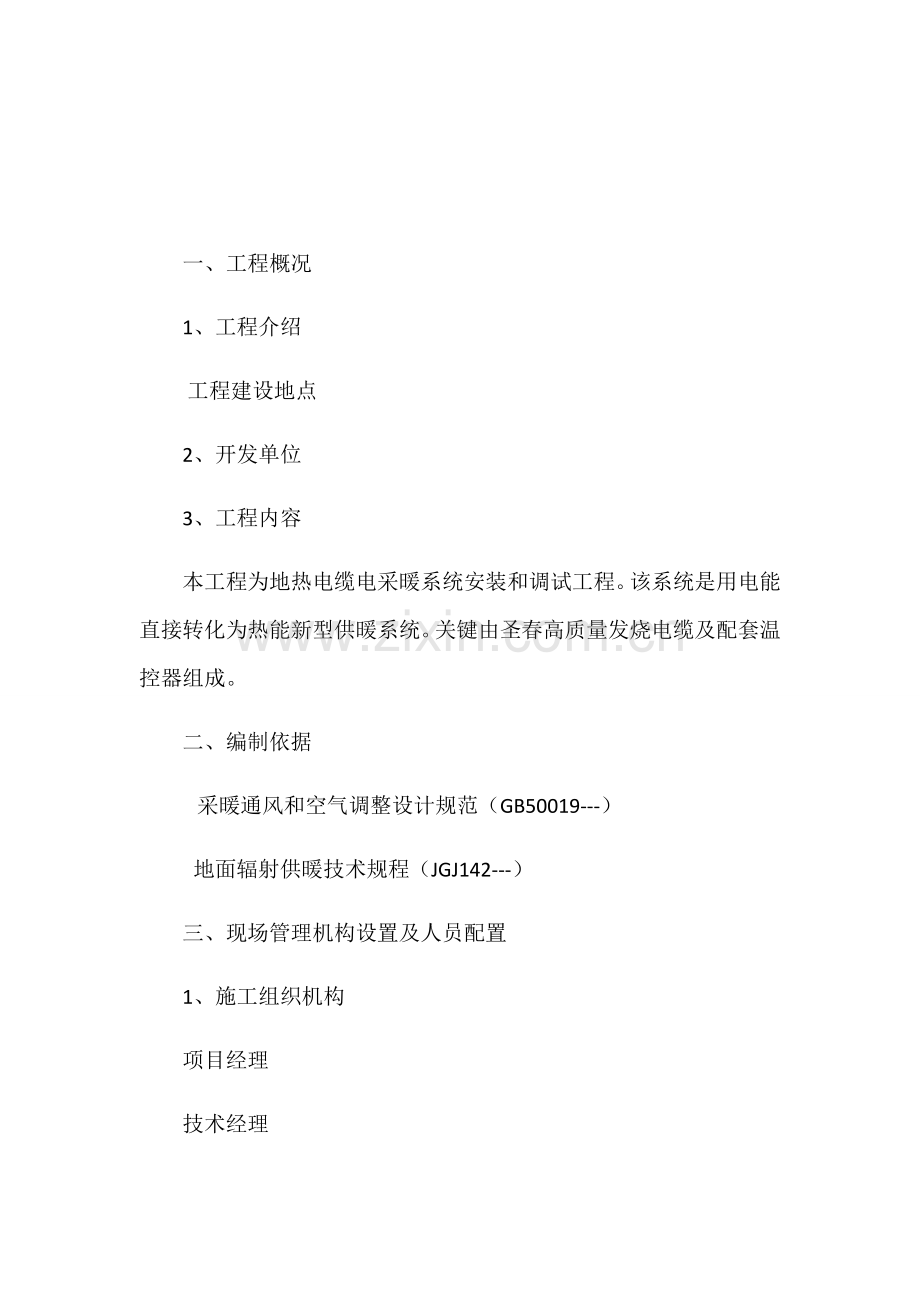

一、工程概况
1、工程介绍
 工程建设地点
2、开发单位
3、工程内容
本工程为地热电缆电采暖系统安装和调试工程。该系统是用电能直接转化为热能新型供暖系统。关键由圣春高质量发烧电缆及配套温控器组成。
二、编制依据
   采暖通风和空气调整设计规范（GB50019---）
地面辐射供暖技术规程（JGJ142---）
三、 现场管理机构设置及人员配置
1、施工组织机构
项目经理
技术经理
生产经理
电气工长
电气质检员
技术员
资料员
安全员
库管员
温控器安装组
电热缆铺设组
钢丝网铺设组
铝箔纸铺设组
聚苯板铺设组
 四、施工条件及工具、原辅材料准备
1、施工条件
（1）开工前，所提供楼层室内全部湿作业均已完成，并合适干燥。
（2）电缆电源配电箱安装就位，温控器86暗盒及86盒穿线管安装到位，室内其它电气配管均已完成。
（3）地面上没有裸露钢筋、铁丝、砖块及其它尖锐物，建筑垃圾清理洁净，平整度达成国家相关标准要求。
（4）室内标高满足要求。
（5）室内预埋水管已经安装到位而且经过监理验收。
（6）工作面必需办理交接，当工作面达成上述要求后，交接双方（总包及本企业项目部）必需签字认可后方能进行地热电缆施工。
2、工具准备
（1）数字式万用表 UT53 测量电缆直流电阻
（2）兆欧表 ZC-7 500V 测量电缆绝缘电阻
（3 ）盒尺 5米 用于测量电缆间距
（4 ）电工常见工具  温控器接线
（5 ）通用装修工具  辅材剪切等
 （6 ）统计表格、笔 填写施工统计
3、 关键原辅材料技术性能、规格、型号、保留方法
地面辐射供暖系统所使用关键材料、设备组件、配件、绝热材料必需含有质量合格证实文件，规格、型号及性能技术指标符合国家现行相关技术标准要求。进场时应做检验验收，并经专业监理工程师核查确定。按设计选型准备以下关键施工材料发烧电缆、温控器、挤塑板、金属丝网、铝箔纸。
五、 质量确保方法
1、为了确保当地板采暖系统施工保质、安全、顺利按时完成，我们将指定含有丰富电采暖施工现场管理经验人，担任现场项目经理，全方面负责协调、组织现场施工管理。并挑选专业施工及管理人员，组成项目组，负担施工任务。施工人员必需经过严格技术培训和实践合格后才能进入现场。
2、施工中严格根据行业标准、北京市相关标准及甲方要求进行施工，同时严格遵照圣春智能地面电采暖系统施工要求进行施工。
3、关键原材料应有合格证、检验汇报、建委立案证（建委没有要求除外），进场前材料员应进行严格检验，不符合要求材料严禁进入现场。原材料报验要严格根据监理及业主要求进行报验。合格原材料进场后要妥善保管。
4、认真做好地热电缆安装工作技术交底，和安全技术交底，由项目经理和技术责任人共同参与进行：
（1）开工前，技术责任人要将工程概况、施工方法、铺装苯板、铺装铝箔、铁丝网及绑扎电缆技术要求和施工人员进行技术交底。
（2）、项目经理和安全员在作业之前要向施工人员将安全技术方法等情况，向施工工长进行具体安全技术交底，并向全体职员进行交底。
（3）、假如在作业现场有两个以上施工队或工种配合施工时，项目经理、工长要按工程进度定时或不定时地向相关班组进行交叉作业安全书面交底。
（4）、班组长天天要对工人进行施工要求，作业环境安全交底，工程量大、技术复杂、连续几天从事一项工作要进行书面交底。
（5）、各级书面交底，要有交接时间、交接内容、交接人签字，交底书要按单位工程归放在一起，方便备查。
5、施工中质检员要常常组织质量抽查，发觉问题立即进行整改，各施工班组做好预检、自检、互检、交接检。经过质检员检验认可后，由总包质检员预约监理到现场对隐检工程进行验收，验收后如实填写隐检统计，如施工不符合要求，应立即进行整改，并做好整改统计。
6、对关键质量问题加强控制，定时进行质量分析，分析利弊找出质量缺点，关键控制采取有效方法处理。
六、施工进度
我企业根据相关协议条款要求，立即组织人员和材料机具进场施工，管理人员将按要求时间进入现场，做好原材料报验、工人进场手续、查验工作面并和总包进行沟通，工人开始进场，具体时间待于总包进行具体沟通后而且视天气情况而定。
施工进度计划待管理人员进场后和各总包进行讨论，视工作面交接情况而进行调整。
七、 施工工艺步骤

 1、在验收合格地板上，下沉区域平铺1cm保温板（具体情况依据现场情况再定），其它区域铺设2cm保温板，保温板之间不应有缝隙。
2、 当地面面积超出30平方米或进深超出6米时应按不大6米间距设置膨胀带，膨胀带宽度不应小于8mm。
3、 在保温板上平铺铝箔纸，两片铝箔纸搭接处最少2cm。
4、在铝箔纸上铺设金属丝网，两片金属丝网用绑扎带进行连接。
5、在金属丝网上按图纸要求铺设安装发烧电缆和传感器。首先测量发烧电缆直流电阻和绝缘电阻，合格后进行铺装。电缆间距满足设计要求，并采取绑扎带进行固定。传感器安装在PVC管内，管子直径应足够大，假如管子要弯曲，应用弯管器进行弯管，方便满足以后更换传感器，管子安装在电缆环之间，管子端头应用胶带封死，预防混凝土进入管内。
6、质检员测量发烧电缆直流电阻和绝缘电阻，作好统计。假如不合格，查找原因，假如是电缆被损坏，应立即进行更换。
7、地热电缆安装施工完成质检员自检合格后，由质检员预约监理和总包质检员，由电气监理和总包质检员进行隐蔽前验收，验收合格签字后方可隐蔽。
8、然后由精装进行砼填充层施工。
9、砼填充层完成两天后对电缆进行直流电阻及绝缘电阻测试，假如各参数合格，将86暗盒用保护盖进行封堵。
10、在精装施工完成后，开始安装温控器。安装之前首先检测发烧电缆直流电阻和绝缘电阻，并作好统计，合格后方能安装温控器，假如不合格，使用探测仪对电缆进行探测，找出破损点，并按丹佛斯（DEVI）相关技术要求将破损点进行修补，检测合格后再进行温控器安装。
11、混凝土层浇灌完成最少28天后方可通电进行设备调试。
