LED点阵电子显示器设计
简述:LED点阵显示系统,由AT89S52单片机、串口通信模块、LED屏幕显示模块等组成,实现了对星期、年月日、时分秒显示。
关键词:LED点阵电子显示器 单片机 键盘控制
一、选择器材
AT89C52单片机1个,74LS138型号3线-8线译码器1个,74LS373三态输出八D 透明锁存器型号,+5V电源1个,Led8*8点阵屏绿色5个, tPd PD5个,带公共端8电阻排(排阻)1个,电容30pF3个,电阻10K欧1个,按钮6个 ,石英晶振1MHz1个
二、设计方案
1、试验功效
本试验要实现功效就是,显示时分秒,年月日,且可修改。实现实时时间显示,显示器数字显示,时:分:秒;星期显示;年月日显示。显示器经过按键切换显示星期,年月日,时间。
2、总体方案
(1)工作原理
用单片机AT89S52控制,写入程序,将数据传输到显示模块,即点阵LED电子显示器显示器,实现日历显示。
(2)总体设计

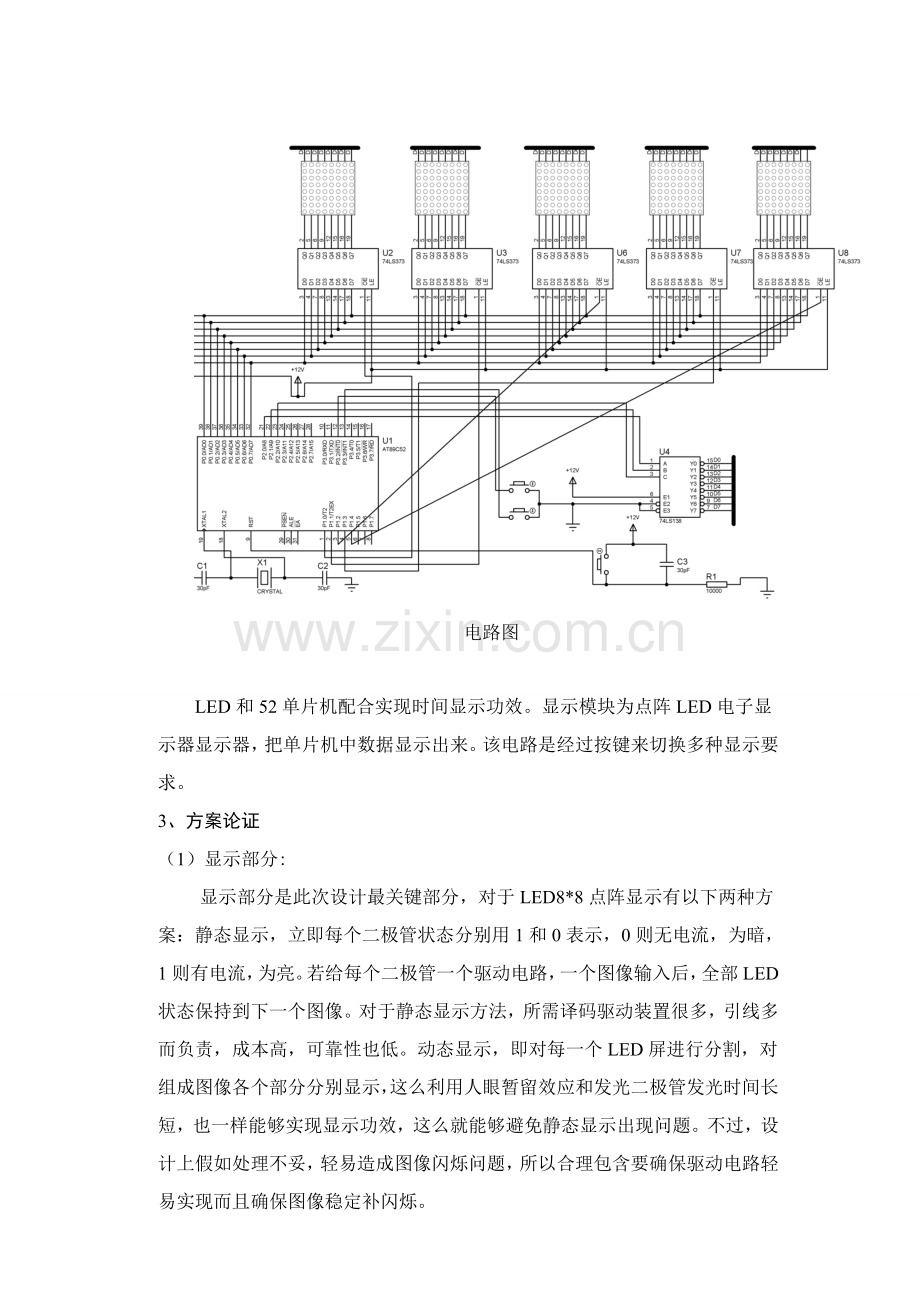

电路图
LED和52单片机配合实现时间显示功效。显示模块为点阵LED电子显示器显示器,把单片机中数据显示出来。该电路是经过按键来切换多种显示要求。
3、方案论证
(1)显示部分:
显示部分是此次设计最关键部分,对于LED8*8点阵显示有以下两种方案:静态显示,立即每个二极管状态分别用1和0表示,0则无电流,为暗,1则有电流,为亮。若给每个二极管一个驱动电路,一个图像输入后,全部LED状态保持到下一个图像。对于静态显示方法,所需译码驱动装置很多,引线多而负责,成本高,可靠性也低。动态显示,即对每一个LED屏进行分割,对组成图像各个部分分别显示,这么利用人眼暂留效应和发光二极管发光时间长短,也一样能够实现显示功效,这么就能够避免静态显示出现问题。不过,设计上假如处理不妥,轻易造成图像闪烁问题,所以合理包含要确保驱动电路轻易实现而且确保图像稳定补闪烁。
(2)数字时钟
本试验采取软件实现数字时钟。原理为:在单片机内部存放器分别存放时钟年、月、日、时、分、秒、星期信息。利用定时器和软件结合实现1秒定时中止,每产生一次中止,存放器内对应秒值加1;若秒值达成60,则清零且对应分值加1;若分值达成60,则清零且对应时值加1;若对应时值达成24,则清零且对应日值加1;若对应日值分别达成29,30,31时,依据判定来增加月值;若对应月值达成12时,清零且年值加1。
(3)显示接口芯片选择
采取串口输入,使用少许I/O口,但传输速度稍微慢了部分,不过不影响显示质量。于是我们采取TI企业DMOS器件TPIC6B595,其最大特点是驱动功率大,可直接做LED驱动。
4、元件介绍
(1) AT89S52 是一个低功耗、高性能CMOS8位微控制器,含有 8K 在系统可编程 Flash 存放器。使用Atmel 企业高密度非易失性存放器技术制造,和工业80C51 产品指令和引脚完 全兼容。片上Flash许可程序存放器在系统可编程,亦适于 常规编程器。在单芯片上,拥有灵巧8 位CPU 和在系统 可编程Flash,使得AT89S52为众多嵌入式控制应用系统提 供高灵活、超有效处理方案。 AT89S52含有以下标准功效: 8k字节Flash,256字节RAM, 32 位I/O 口线,看门狗定时器,2 个数据指针,三个16 位 定时器/计数器,一个6向量2级中止结构,全双工串行口, 片内晶振立即钟电路。另外,AT89S52 可降至0Hz 静态逻 辑操作,支持2种软件可选择节电模式。空闲模式下,CPU 停止工作,许可RAM、定时器/计数器、串口、中止继续工 作。掉电保护方法下,RAM内容被保留,振荡器被冻结, 单片机一切工作停止,直到下一个中止或硬件复位为止。
AT89S52单片机引脚图
(2)74LS373
74LS373为三态输出八D透明锁存器。它输出端O0~O7可直接和总线相连。当三态许可控制端OE为低电平时,O0~O7为正常逻辑状态,可用来驱动负载或总线。当OE为高电平时,O0~O7呈高阻态,即不驱动总线,也不为总线负载,但锁存器内部逻辑操作不受影响。当锁存许可端LE为高电平时,O随数据D而变。当LE为低电平时,O 被锁存在已建立数据电平。
74LS373引脚图
(3)74LS138
71LS138有三个附加控制端、和。当、时,输出为高电平(S=1),译码器处于工作状态。不然,译码器被严禁,全部输出端被封锁在高电平,如表3.3.5所表示。这三个控制端也叫做“片选”输入端,利用片选作用能够将多篇连接起来以扩展译码器功效。带控制输入端译码器又是一个完整数据分配器。在图3.3.8电路中假如把作为“数据”输入端(在同一个时间),而将作为“地址”输入端,那么从送来数据只能经过所指定一根输出线送出去。这就不难了解为何把叫做地址输入了。比如当=101时,门输入端除了接至输出端一个以外全是高电平,所以数据以反码形式从输出,而不会被送到其它任何一个输出端上。
74LS138引脚图
(4)LED8*8点阵屏
双基色8*8 点阵严格有共阴型和共阳型之分,一个双基色LED(一个发亮点)阴极接在一起就是共阴、不然反之为共阳。我们使用就是共阳型LED双基色8*8点阵屏。
三、结论和总结
本电路设计原理比较复杂,而焊接电路难度愈加之高,因为线路复杂性,使得焊接时很轻易出现错误,以致于一步失误全盘皆输。经过试验对单片机有了深入了解,也加强了动手焊接能力。所以,经过此试验认识了很多新问题,和培养了处理问题能力。
四、参考文件
[1] 李朝青. 单片机原理及接口技术 [M]. 北京航空航天大学出版社,.
附:
a电路设计实物图
正面
反面
b 试验程序
#include "reg51.h"
#define uchar unsigned char
#define uint unsigned int
#define true 1
#define faluse 1
sbit set_key = P3^0;
sbit up_key = P3^1;
sbit down_key = P3^2;
sbit sign = P3^3;
sbit select_key= P3^4;
sbit set_ring_key = P3^5;
uint sec;
uint min=23;
uint hour=12;
uint day=10;
uint month=10;
uint yearl=7;
uint yearh=20;
uint tcnt;
uint cnt=0;
uint cursor=0;
uint sjsz=0;
uchar a=0xff;
uchar code Seg[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void delay(uint t)
{
uint i;
while(t--)
{for (i=0;i<125;i++);}
}
void Kdelay()
{
uchar i,j;
for(i=100;i>0;i--)
for(j=248;j>0;j--);
}
void display(uchar L1,uchar L2,uchar L3,uchar L4,uchar L5,uchar L6,uchar L7,uchar L8,uchar L9,uchar L10,uchar L11,uchar L12,uchar L13,uchar L14)
{
if(cnt==1){
if(cursor==6){P2=0x7F|a;P0=L1;delay(1);}else{P2=0x7F;P0=L1;delay(1);} //yearh
if(cursor==6){P2=0xBF|a;P0=L2;delay(1);}else{P2=0xBF;P0=L2;delay(1);} //yearh
if(cursor==6){P2=0xDF|a;P0=L3;delay(1);}else{P2=0xDF;P0=L3;delay(1);} //yearl
if(cursor==6){P2=0xEF|a;P0=L4;delay(1);}else{P2=0xEF;P0=L4;delay(1);} //yearl
if(cursor==5){P2=0xF7|a;P0=L5;delay(1);}else{P2=0xF7;P0=L5;delay(1);} //month
if(cursor==5){P2=0xFB|a;P0=L6;delay(1);}else{P2=0xFB;P0=L6;delay(1);} //month
if(cursor==4){P2=0xFD|a;P0=L7;delay(1);}else{P2=0xFD;P0=L7;delay(1);} //day
if(cursor==4){P2=0xFE|a;P0=L8;delay(1);}else{P2=0xFE;P0=L8;delay(1);} //day
P2=0xFF;}
else{
if(cursor==3){P2=0x7F|a;P0=L9;delay(1);}else{P2=0x7F;P0=L9;delay(1);} //hour
if(cursor==3){P2=0xBF|a;P0=L10;delay(1);}else{P2=0xBF;P0=L10;delay(1);} //hour
if(cnt!=1){P2=0xDF;P0=0X40;delay(1);}
if(cursor==2){P2=0xEF|a;P0=L11;delay(1);}else{P2=0xEF;P0=L11;delay(1);} //min
if(cursor==2){P2=0xF7|a;P0=L12;delay(1);}else{P2=0xF7;P0=L12;delay(1);} //min
if(cnt!=1){P2=0xFB;P0=0X40;delay(1);}
if(cursor==1){P2=0xFD|a;P0=L13;delay(1);}else{P2=0xFD;P0=L13;delay(1);} //sec
if(cursor==1){P2=0xFE|a;P0=L14;delay(1);}else{P2=0xFE;P0=L14;delay(1);} //sec
P1=0xFF;
}}
main()
{
TMOD=0x02; //设置模式为定时器T0模式2 断产生中止去实施中止函数此次定时时间为64ms
TH0=0x06; //设置计数器初值,靠TH0存放重装计数值X0=256-250=6
TL0=0x06;
TR0=1; //开启T0
ET0=1; //开启定时器T0中止许可
EA=1; //开启中止总控制
while(1)
{
if(set_key==0)
{
Kdelay();
if(set_key==0)
{
cursor++;
if(cursor>=7){cursor=0;} //在选择到调整年时又返回秒设置,当CURSOR=7时不选中
}
}
if(up_key==0)
{
Kdelay();
if(up_key==0)
{ //加部分
if(cursor==1){sec++;if(sec==60)sec=0;}
if(cursor==2){min++;if(min==60)min=0;}
if(cursor==3){hour++;if(hour==24)hour=0;}
if(cursor==4){day++;if(day==31)day=1;}
if(cursor==5){month++;if(month==13)month=1;}
if(cursor==6){yearl++;if(yearl==100)yearl=0;}
if(cursor==7){yearh++;if(yearh==30)yearh=20;}
}
}
if(down_key==0)
{
Kdelay();
if(down_key==0)
{ //减部分
if(cursor==1){sec--;if(sec==00)sec=59;}
if(cursor==2){min--;if(min==0)min=59;}
if(cursor==3){hour--;if(hour==0)hour=23;}
if(cursor==4){day--;if(day==0)day=31;}
if(cursor==5){month--;if(month==0)month=12;}
if(cursor==6){yearl--;if(yearl==0)yearl=99;}
if(cursor==7){yearh--;if(yearh==20)yearh=30;}
}
}
if(select_key==0)
{
Kdelay();
if(select_key==0){
cnt++;if(cnt>=2)cnt=0;}}
display(Seg[yearh/10],Seg[yearh%10],Seg[yearl/10],Seg[yearl%10],Seg[month/10],Seg[month%10],Seg[day/10],Seg[day%10],Seg[hour/10],Seg[hour%10],Seg[min/10],Seg[min%10],Seg[sec/10],Seg[sec%10]);
}
}
void t0(void)interrupt 1 using 0 //t0中止程序
{
tcnt++;
if(tcnt==4000)//定时器定时计数,4000次250us为1秒,中止4000次后才实施刷新,期间照上面语句显示
{
tcnt=0;
sign=~sign;
a=~a;
sec++;
if(sec==60)
{
sec=0;
min++;
if(min==60)
{
min=0;
hour++;
if(hour==24)
{
hour=0;
day++;
if(month==2&&((yearl==0&&yearh%4==0)||(yearl!=0&&yearl%4==0))&&day==30)day=1;
else if(month==2&&day==29)day=1;
else if((month==4||month==6||month==9||month==11)&&day==31)day=1;
else if(day==32)day=1;
if(day==1)
{
month++;
if(month==13)
{
month=1;
yearl++;
if(yearl==100)
{
yearl=0;
yearh++;
if(yearh==100)
{
yearh=20;
}
}
}
}
}
}
}
}
}
