防爆基础要求知识.docx

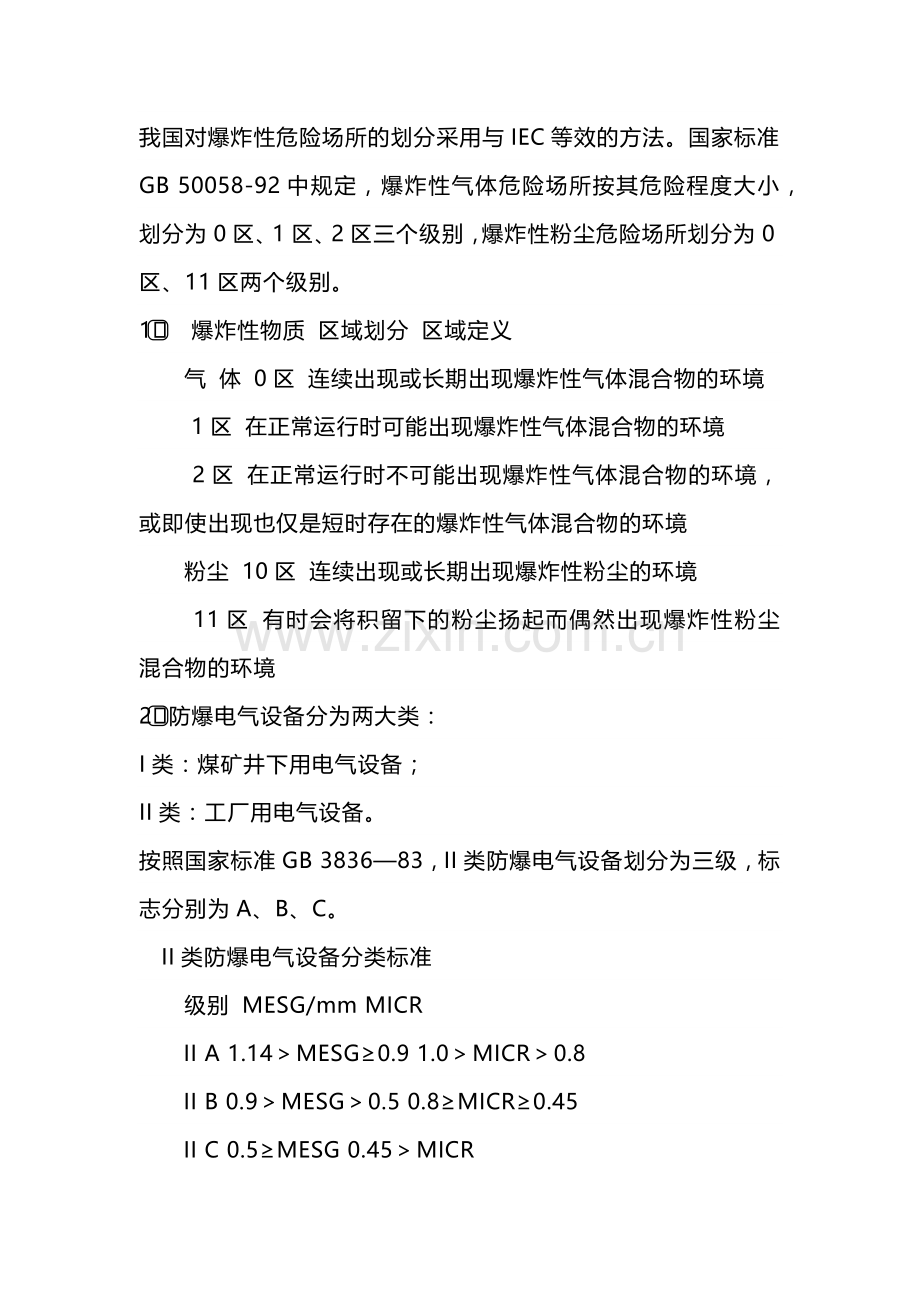

我国对爆炸性危险场所的划分采用与IEC等效的方法。国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别。
1️⃣　爆炸性物质 区域划分 区域定义
　　气 体 0区 连续出现或长期出现爆炸性气体混合物的环境
　　 1区 在正常运行时可能出现爆炸性气体混合物的环境
　　 2区 在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境
　　粉尘 10区 连续出现或长期出现爆炸性粉尘的环境
　　 11区 有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境
2️⃣防爆电气设备分为两大类：
I类：煤矿井下用电气设备；
II类：工厂用电气设备。
按照国家标准GB 3836—83，II类防爆电气设备划分为三级，标志分别为A、B、C。
　II类防爆电气设备分类标准
　　级别 MESG/mm MICR
　　II A 1.14＞MESG≥0.9 1.0＞MICR＞0.8
　　II B 0.9＞MESG＞0.5 0.8≥MICR≥0.45
　　II C 0.5≥MESG 0.45＞MICR
　　注：MESG—可燃性气体混合物最大试验安全间隙，mm。
　　MICR—可燃性气体混合物最小点燃电流与甲烷最小点燃电流的比值。
　　II A、II B、II C也是可燃性气体混合物的传爆等级。
II类防爆电气设备划分为几个温度组别及标志是：按国家标准GB3836—83，II类防爆电气设备根据其最高表面温度划分为6组，标志为T1~T6。
分组标准如下：温度组别 允许最高表面温度/℃ 温度组别 允许最高表面温度/℃
　　T1T2T3 450200200 T4T5T6 13510085
　　T1-T6对应于爆炸气体混合物的引燃温度分组。
3️⃣我国的防爆标志由哪几部分构成？分别说明其含义防爆标志一般由以下5个部分构成：
　　①防爆标志EX—表示该设备为防爆电气设备；
　　②防爆结构形式—表明该设备采用何种措施进行防爆，如d为隔爆型，p为正压型；i为本安型等；
　　③防爆设备类别—分为两大类，I为煤矿井下用电设备，II为工厂用电气设备；
　　④防爆级别—分为A、B、C三级，说明其防爆能力的强弱；
　　⑤温度组别—分为T1~T6六组，说明该设备的最高表面温度允许值。
4️⃣常见爆炸危险场所安装仪表时有哪些要求？
①爆炸危险场所使用的仪表、电气设备和安装材料如接线盒、分线盒、端子箱等，必须具有经本国授权机构签发的防爆合格证，安装前应检查其规格、型号是否符合设计要求，其外部应无损伤、裂纹。
　　②在爆炸危险场所也可设置正压防爆的仪表箱，内装非防爆型仪表及其他电气设备，仪表箱的通风管必须保持畅通，在送电以前，应通入箱体积5倍以上的气体进行置换。
　　③爆炸危险场所1区内的仪表配线，必须保证在万一发生接地、短路、断线等事故时，也不致形成点火源。因而电缆、电线必须穿管敷设，采用耐压防爆的金属管，穿线保护管之间以及保护管与接线盒、分线箱、拉线盒之间，均应采用圆柱管螺纹连接，螺纹有效啮合部分应在5~6扣以上。需挠性连接时应采用防爆挠性连接管。
　　在2区内的仪表配线，一般也应穿管，但只是为了保护电缆、电线的绝缘层不受外伤。
　　④汇线槽、电缆沟、保护管穿过不同等级的爆炸危险场所分界线时，应采取密封措施，以防止爆炸性气体从一个危险场所串入另一个危险场所。
　　⑤保护管与现场仪表、检测元件、电气设备、仪表箱、分线箱、接线盒、拉线盒等连接时，应在连接处0.45m以内安装隔爆密封管件，对2in以上的保护管每隔15m应设置一个密封管件。
