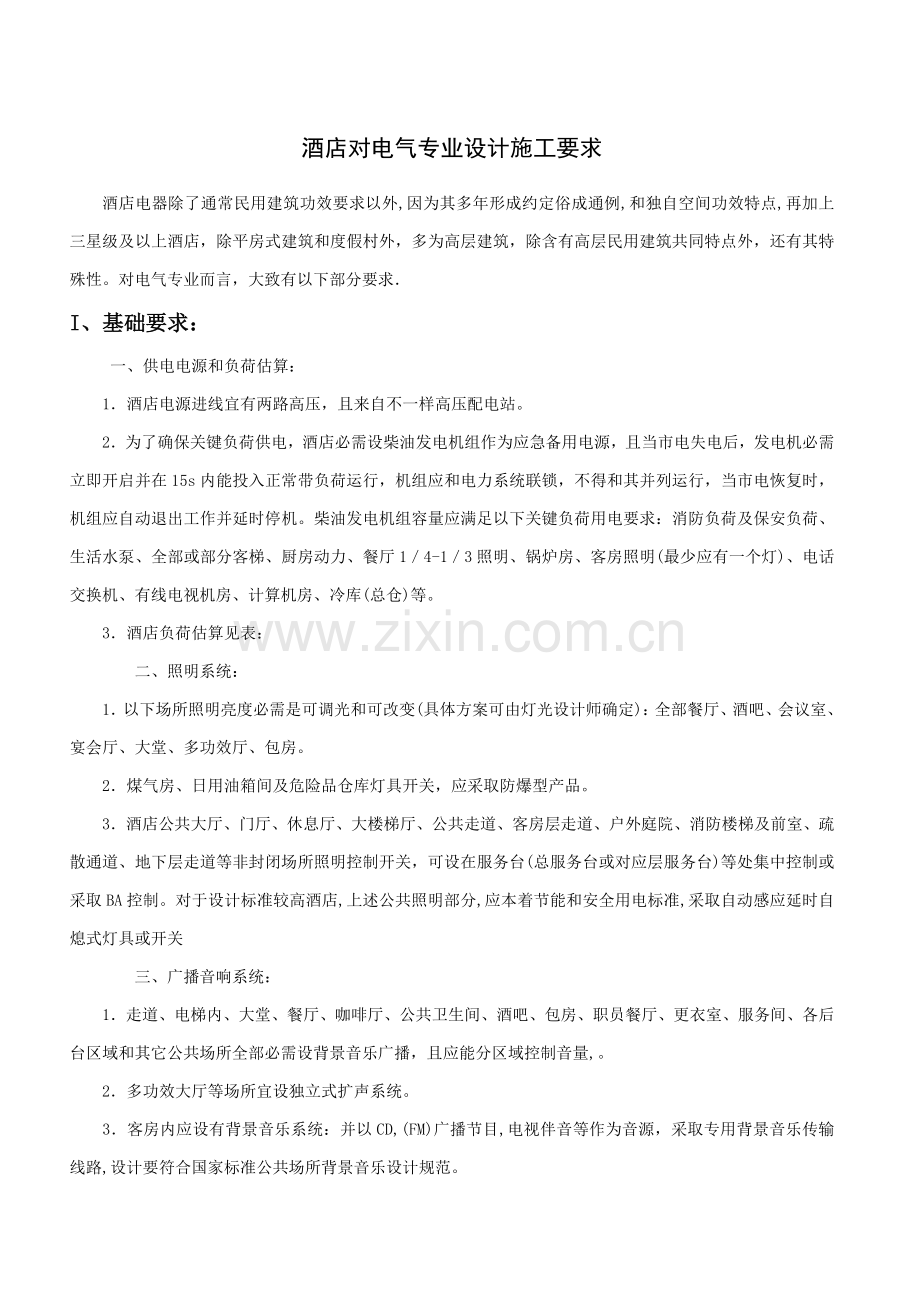

酒店对电气专业设计施工的要求模板.doc

酒店对电气专业设计施工要求
酒店电器除了通常民用建筑功效要求以外,因为其多年形成约定俗成通例,和独自空间功效特点,再加上三星级及以上酒店，除平房式建筑和度假村外，多为高层建筑，除含有高层民用建筑共同特点外，还有其特殊性。对电气专业而言，大致有以下部分要求．
I、基础要求：
   一、供电电源和负荷估算：
　　1．酒店电源进线宜有两路高压，且来自不一样高压配电站。
　　2．为了确保关键负荷供电，酒店必需设柴油发电机组作为应急备用电源，且当市电失电后，发电机必需立即开启并在15s内能投入正常带负荷运行，机组应和电力系统联锁，不得和其并列运行，当市电恢复时，机组应自动退出工作并延时停机。柴油发电机组容量应满足以下关键负荷用电要求：消防负荷及保安负荷、生活水泵、全部或部分客梯、厨房动力、餐厅1／4-1／3照明、锅炉房、客房照明(最少应有一个灯)、电话交换机、有线电视机房、计算机房、冷库(总仓)等。
　　3．酒店负荷估算见表：
    二、照明系统：
　　1．以下场所照明亮度必需是可调光和可改变(具体方案可由灯光设计师确定)：全部餐厅、酒吧、会议室、宴会厅、大堂、多功效厅、包房。
　　2．煤气房、日用油箱间及危险品仓库灯具开关，应采取防爆型产品。
　　3．酒店公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道、户外庭院、消防楼梯及前室、疏散通道、地下层走道等非封闭场所照明控制开关，可设在服务台(总服务台或对应层服务台)等处集中控制或采取BA控制。对于设计标准较高酒店,上述公共照明部分,应本着节能和安全用电标准,采取自动感应延时自熄式灯具或开关
    三、广播音响系统：
　　1．走道、电梯内、大堂、餐厅、咖啡厅、公共卫生间、酒吧、包房、职员餐厅、更衣室、服务间、各后台区域和其它公共场所全部必需设背景音乐广播，且应能分区域控制音量,。
　　2．多功效大厅等场所宜设独立式扩声系统。
　　3．客房内应设有背景音乐系统：并以CD,(FM)广播节目,电视伴音等作为音源，采取专用背景音乐传输线路,设计要符合国家标准公共场所背景音乐设计规范。
　　4．有线广播系统宜应含有灾难紧急广播功效，火灾应急广播必需能自动强切至各个区域并进行播放,该紧急广播区域划分应和火灾应急系统分区划分一致。应根据国家标准紧急广播设计规范要求,紧急广播在全部背景音乐系统中应享受最高优先权
     四、电话系统：
　　1．程控交换机出入局话务量大，不需要直接拨人功效，话务台功效较强。为满足旅馆客房管理和旅客需要，应提供房间控制、留言中心、自动叫醒、综合话音和数据系统功效，并能和酒店管理系统平台友好连接。
　　2．程控交换机容量应为客房数2倍。
　　3．每间客房最少应有两路电话线且号码不一样。一路供并联房间电话和浴室电话，另一路供客人上网或传真，每路采取4芯电话线，其中2芯作为备用。
    五、有线电视系统：
　　1．酒店电视节目必需有当地台、中央台、境外卫星电视节目，包含：新闻、电影、娱乐、财经、体育等节目。
　　2．全部多功效厅、会议室、餐厅、酒吧、职员餐厅、健身房、包房、娱乐场所等，全部应有有线电视终端1至3个。
　　3．每间客房最少应设一个有线电视终端。
4．因卫星电视系统接收天线安装在酒店建筑最高处，增加了直击雷危险，故应作好防雷方法。
    六、火灾自动报警系统：
　　除按(火灾自动报警系统设计规范)(GB50116—98)进行设计外，还应有下列要求：
　　1．消防应急广播必需在火灾时能切换至每个客房，扬声器和背景音乐共用,但应确保火灾发生时有立即有效强切功效,而且在紧急广播播放时不得接入音量控制,更不得设置终端人为关闭功效。
　　2．锅炉房、高低压配电房、变压器室、发电机房应安装自动气体灭火装置。
　　3．电话交换机房、计算机房应安装吊挂式自动气体灭火器或自动气体灭火装置。
　　4．全部楼层内消防楼梯通向酒店外防火门必需含有就地报警和控制室报警功效。
　　5．客房内烟感探测器应带地址码。
   七、计算机网络系统：
　　1．酒店计算机管理系统应包含以下业务范围：
前台业务管理；餐厅业务指导和管理；仓库管理；旅客资料管理；电话服务管理；设备运行监控及管理。
　　2．计算机房供电可靠性要求较高，应设置静态交流不间断电源装置。
　　3．计算机房应确保在使用时能避开非计算机管理人员进入可能性；其次还不应和客房、餐厅、厨房、电梯及贮水池等相邻或连通。
　　4．每间客房应设最少一个数据端口(宽带高速网RJ45)。
　　5．采取综合布线将计算机系统、电话系统、楼宇自动化系统等布线进行统一计划。
   八、安全防范系统：
　　．在总服务台、外币兑换处、关键出入口、关键通道、关键公共场所、关键机房。珍贵物品存放处设置闭路电视监控设备。
　　．闭路电视监视系统应能和报警系统和出入口管理系统联动：
在各关键通道门楣上安装磁力开关或其它监察装置，监视通道状态。若监察装置被触动，中央监控系统依据程序设定时间决定是否报警。报警后，中央监控系统发出联动讯号，利用闭路电视监视系统相关镜头拍摄并统计下异常情况。

   Ⅱ、客房要求：
   一、电源：
　　1．有条件客房应有两路电源：一路为正常电源，一路为应急电源可在标房中设置一个灯具接人应急电源回路，通常是进门小走廊一盏灯,如设置应急照明灯具,应另灯安装而不应和原有照明灯具合一或互切,因为酒店客房回路分布和应急照明分布电源分区不一样,无法确保实施时两个电源同相。(无法购置AC380V两相电源民用灯具);
　　2．每个客房应有一个独立配电箱，通常隐藏在进门口大衣柜里；高级客房内用电设备配电回路，应设有电器回路隔离功效,短路保护功效,漏电保护功效,插卡控制功效。
    二、灯具及插座：
　　1．卫生间天花上灯具全部应含有防水罩。
　　2．浴缸及冲淋房上方要求安装一个天花灯。
　　3．挂衣橱内应设带保护罩照明灯具，可受橱门开关控制。如壁橱内有夹层，灯具应设在夹层下方。
　　4．床头灯应含有调光功效。
　　5．床头上方如有阅读灯，光照范围应小于12度，并可调整角度。
　　6．落地灯开关应安置在上方，如拉线开关，不宜采取脚踩开关。
　　7．写字台上方两个电脑电源插座为多用途，其中要有一个英制方脚插座。
　　8．全部电源插座宜选择两孔和三孔安全型双联面板；除额定电压为220V以外多种插座，其它应在面板上标刻电压等级或采取不一样插孔型式。
9,客房墙面清扫插座,维修插座应区分于其它插座另回路设计,不宜和床头柜控制板同回路;
    三、钥匙牌开关：
　　1．应含有拔卡延时断电功效。
　　2．以下电器不应受钥匙开关控制：
　　卫生间回路,含剃须刀电源插座；保险箱电源插座(用交流电)；小冰箱电源插座；床头边手机充电电源插座；床头边收音电子钟充电电源插座；由应急电源回路供电照明灯
    四、照明灯控制方法：
　　照明灯为分散—总开关控制方法：
　　．走廊进门处照明灯由门边和床边二个双控开关控制；
　　．可设置总开关(兼做睡眠安全总开关),总开关打开后,夜灯关闭,其它照明开关正常操作;总开关关闭后,夜灯自动开启,其它房内照明自动关闭;
.总开关不控制卫生间照明;
.总开关不控制背景音乐系统和电视电源;
.总开关不控制门铃勿扰及其它服务呼叫系统;
．总开关不控制空调系统;
.总开关不控制除台灯,落地灯,电视以外墙面插座;
    五、开关插座部署：
　　以下所列为通常情况，具体情况可依据精装修设计而定：
1．外墙边设一个“DND请勿打搅”显示面板和门铃按钮。
2．进门处内墙：
　　．钥匙牌开关，面板要带指示灯；
　　．走廊灯双控开关；
.卫生间总开关(不宜设置卫生间内分路开关)　　
3．卫生间：
　　．卫生间房门内侧可设置各分路开关,或采取顶灯+排气扇联动方法；
　　．卫生间里面设吹风机，剃须插座；
　　．壁挂电话；
4．床头边墙(若未设床头控制板时)：
　　．高于床头柜以上位置(通常高于台面10公分)：
　　1)控制走廊灯双控开关—“Foyer廊灯”；
　　2)控制睡房内房灯照明双控(床边)开关；
　　3)床头上方阅读调光灯开关，左右各一；．
4) “DND请勿打搅”应选择专用面板，要和一般开关面板有显著区分，需带指示灯及图形标识或中英文字体(或设于床头控制板上)。
　　5)夜灯开关(或睡眠开关)；
　　6)手机充电电源插座。
　　．低于床头柜以下位置
　　1)床头边电话端口设在床头柜下方墙上，不能暴露在外面；
　　2)床头灯插座；
　　3)收音电子钟电源插座220V。
5．写字台处插座、面板设置安排：
　　．写字台上方设置(通常高于台面10公分)：
　　1)设一个数据端口(宽带高速网RJ45)；
　　2)一个电话端口(拨号上网或传真机RJll)，面板需带图形标识或中英文字体；
　　3)写字台上方设两个多用途电脑电源插座，其中要有一个英制方脚插座(不受钥匙开关控制)。
　　．写字台下方设置：
　　1)台式电话端口RJll；
　　2)台灯电源插座。
6．电视机后面插座、面板设置：
　　．电视机电源插座；
　　．电视机RF／FM射频信号输入插座；
　　．电视机音频信号输出插座(连到卫生间喇叭)；
　　．数据端口RJ45(备用线，视频点播或电视上网用) (五类线)。
7．其它必需电源插座：
　　．落地灯电源插座；
　　．清洁时吸尘器用清扫电源插座；
　　．除上述必需插座外,从酒店用电安全和行业约定俗成角度考虑,客房内不宜设置多出电源插座,尤其是轻易使客人产生功效误会电源插座,轻易让客人任意使用恶意负载插座;
8．套房和特殊房型依据具体情况而定
    六、床头控制板：
　　客房若设有床头控制板时，应有下列控制功效：
　　．电视机电源开关；
　　．音响选频及音量调整开关；
　　．风机盘管风速高低控制开关；
　　．客房灯；
　　．通道灯开关(可两地控制)；
　　．床头照明灯调光开关；
　　．夜间照明灯开关(应控制照度)。
　　有条件时，尚可有下列控制功效：
　　．写字台台灯；
　　．沙发落地灯。
    七、弱电：
　　1．背景音乐功效可设置于床头柜,也可采取墙面专用控制器方法;
　　2．应急广播喇叭可设在小走廊天花板上,或床头柜中。套房应在每一间房设一个喇叭。
　　4．每间客房应考虑设下述五类线：
.一条五类线,作为客房电控主机联网运行网络通信线路,RJ45插座预留在电控主机周围;
　　．一条五类(或三类)线作为语音传输电话线(两个不一样分机号)：一对线为客房两部电话座机(端口插座在书桌下和床头柜下)和浴室电话挂机并联，另一对线为客人拨号上网电话或是传真机使用端口插座RJll(写字台上方)
　　．一条五类线作为数据传输用，以提供宽带高速上网(写字台上方)端口插座RJll
　　．一条五类线作为备用线端口(RJ45插座)，用于扩展或视频点播等用途，安装于电视机后方
八、消防安全：
　　1．客房内感烟探测器宜带声响报警功效，即探测器底座带蜂鸣器。
　　2．公共场所、残疾人房要安装消防声光报警器。残疾人房报警器位置在靠近睡房小走廊天花下面。

Ⅲ、楼宇自动化系统要求：
　　楼宇自动化系统(BAS)通常以空调通风系统为关键监测对象，其它系统可依据情况选择。楼宇自动化系统控制中心应设置于消防控制中心或保安监控中心。
一、空调采暖通风系统监测：
1．中央冷冻系统：
　　．冷冻机组及水泵启停状态及故障报警；
　　．冷却塔水泵、风机启停状态、故障报警及进出水温度；
　　．冷冻水及冷却水供／回水温度；
　　．冷冻水回水流量及冷负荷；
　　．冷冻机组各相位电压、电流及功率读数；
　　．冷冻机运行状态及故障报警。
2．冷却塔系统：
　　．进出水温度；
　　．冷却塔水泵、风机运行状态及故障报警；
　　．温度超限、水位低限报警。
3．供热采暖系统：
　　．一次水(蒸汽)温度；
　　．二次供、回水温度；
　　．循环泵启停状态及故障报警；
　　．锅炉运行状态。
4.空调处理机组系统：
　　．新风、送风、回风温度表冷器温度；
　　．CO2浓度；
　　．室内湿度；
　　．风机启停状态及故障报警；
　　．空气过滤器压差超限、故障状态及报警。
5．新风处理机系统：
　　．室外新风温度；
　　．送风温度；
　　．过滤网状态；
　　．空气过滤器压差超限、故障状态及报警；
　　．新风机启停状态及故障报警；
　　．加湿系统启停。
6．排风机系统：
　　．室内有害气体浓度；
　　．送、排风机启停状态及故障报警；
　　．累计运行时间；
　　．部分关键区域环境温度监控，如：室外、大堂、咖啡厅、中餐厅、游泳池、宴会厅等。
    二、液位控制系统：
　　中央监控系统应对生活水、冷水、热水、水箱及水泵进行监测：
　　．液位状态及报警；
　　．排水泵、补水泵启停状态及故障报警；
　　．过滤及杀菌设备监控；
　　．累计运行时间。
    三、电梯、扶梯系统：
　　中央监控系统可监测、纪录以下状态和报警：
　　．扶梯向上、向下运行状态；
　　．电梯、扶梯正常、停止运行状态；
　　．电梯、扶梯紧急停车、运行异常报警；
　　．扶梯运行时间累计；
　　．在消防控制中心设置各台电梯运行状态模拟盘及电梯本身故障或出现异常状态时操纵盘
    四、供、配电系统
　　中央监控系统对变、配电设备运行情况和电能质量应有下列监测功效：
　　．关键出线回路各断路器通、断状态及故障，线路温升及故障；
　　．变压器温升和温升超限；
　　．主母线运行状态；
　　．市电电能质量(电压、电流、频率、功率、功率因数)；
　　．用电量及电费计算；
　　．发电机组运行状态(转速、油温、油压、油量、水温、水压)、累计运行时间；
　　．发电机组供电质量(电压、电流、频率、输出功率)和异常运行、故障；
　　．蓄电池组电能质量(输出电压、电流)和故障。
    五、照明系统：
　　．按程序设定时间启、停室内外照明回路：花园照明、立面照明、航空障碍信号灯、公共区域走道照明等各处照明；
　　．室内、室外各照明回路启、停状态和累计开启次数；
　　．航空障碍信号灯故障。 (完)
