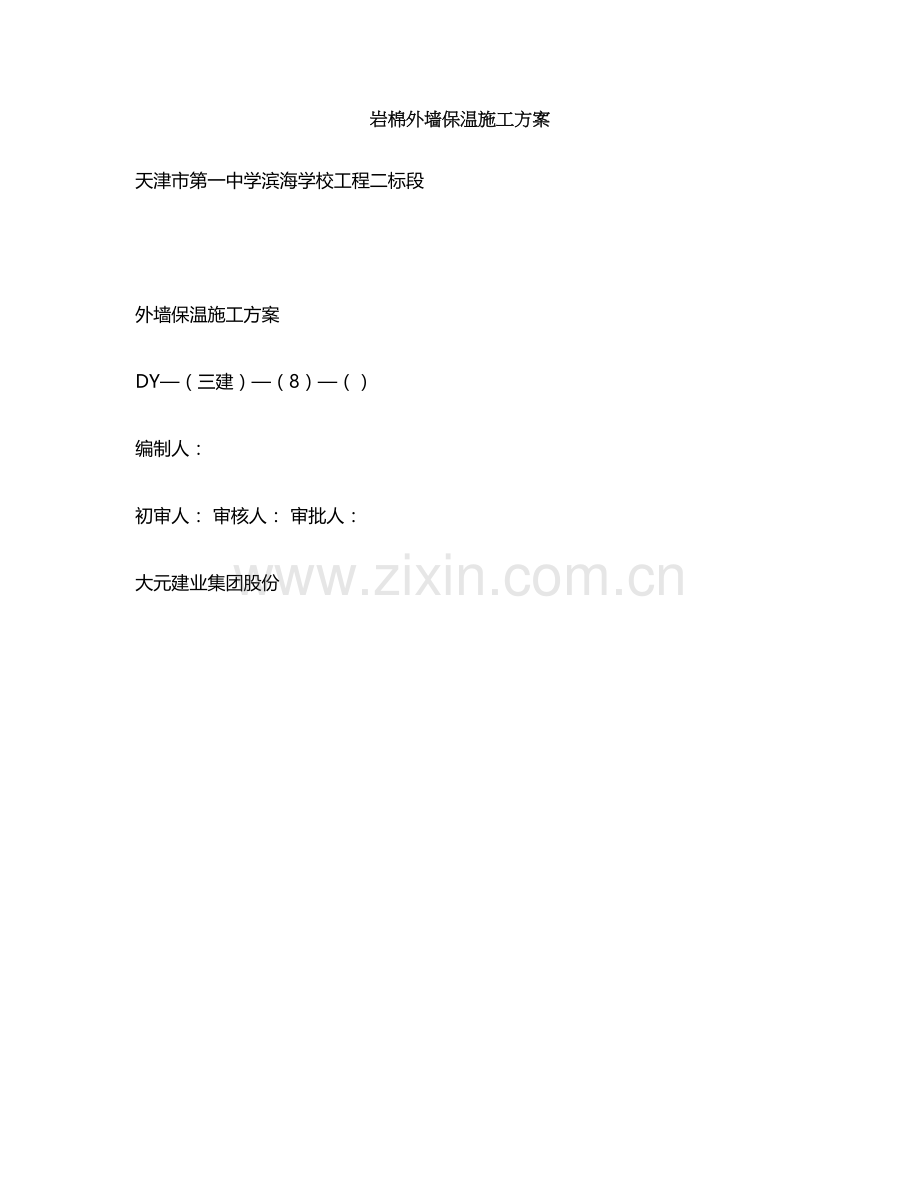

岩棉外墙保温施工方案
天津市第一中学滨海学校工程二标段

外墙保温施工方案
DY—（三建）—（8）—（）
编制人：
初审人： 审核人： 审批人：
大元建业集团股份

目 录
一、 编制依据 ............................................................................................................. 1 二、 工程概况 ............................................................................................................. 1 三、 施工布署 ............................................................................................................. 2
外墙岩棉保温施工方案
1、 进度安排......................................................................................................... 2
2、 劳动力安排..................................................................................................... 3
3、 施工机械......................................................................................................... 3
四、 施工准备 ............................................................................................................. 3
1、 技术准备......................................................................................................... 3
2、 材料准备......................................................................................................... 3
五、 施工工艺及关键点 ................................................................................................. 4
1、 工艺步骤......................................................................................................... 5
2、 施工关键点......................................................................................................... 6
2.1 基层处理及要求....................................................................................... 6
2.2 粘贴岩棉板施工....................................................................................... 7
2.3 第一遍抹面胶浆施工............................................................................. 10
2.4 岩棉板锚固施工..................................................................................... 10
2.5 第二遍抹面胶浆施工............................................................................. 10
2.6 第三遍抹面胶浆施工............................................................................. 11
2.7 电焊网铺设及锚固施工......................................................................... 11
2.8 找平层施工............................................................................................. 11
2.9 抹面层施工............................................................................................. 12
2.10 特殊部位保温结构做法....................................................................... 12
2.11 成品保护 ............................................................................................... 13
六、 质量确保方法 ................................................................................................... 13
1、 组织方法....................................................................................................... 13
2、 技术方法....................................................................................................... 14
七、 安全施工方法 ................................................................................................... 14
1、 成立安全领导小组....................................................................................... 14
2、 安全用电....................................................................................................... 15
3、 高处作业....................................................................................................... 15
4、 消防管理....................................................................................................... 15
5、 其它............................................................................................................... 15

一、编制依据
天津市第一中学滨海学校二标段施工图及设计说明 《建筑工程施工质量验收统一标准》 GB 50300- 《建筑外墙保温用岩棉制品》 GB/T 25975- 《建筑节能工程施工质量验收规范》 GB 50411-
《天津市民用建筑节能工程施工质量验收规范》 DB 29-16- 《天津市岩棉外墙外保温系统应用技术规程》 DB/T 29-217- 《建筑施工安全技术统一规范》 GB 50870- 《建筑施工安全检验标准》 JGJ 59-
二、工程概况
天津市第一中学滨海学校二标段项目，地点在天津市滨海新区空港经济区，总建筑面积36494㎡，关键包含图书馆汇报厅、宿舍、食堂、体育馆，主体结构形式为钢筋混凝土框架、框剪、剪力墙结构。
三、 施工布署
1、进度安排
依据各单体现在施工进度，制订了具体外墙保温施工进度计划，具体以下：
2、劳动力安排
选择有较为丰富施工经验有外墙保温工程特种专业施工资质分包队伍进行施工，需要劳动力约70人。
3、施工机械
为确保施工进度，施工采取单面满挂吊篮。
四、 施工准备
1、技术准备
（1）施工技术人员熟悉设计图纸、相关变更及相关规范、标准，明确施工材料、施工工序、施工工艺、强制性标准等。
（2）正式施工前，应在现场采取和工程相同材料和工艺做样板墙，样板墙应包含关键部位，经建设、监理等各单位确定后，方可进行大面积施工。
（3）做好班前交底工作，依据各工程特点制订技术交底，并采取会议交底，确定交底到人。
2、材料准备
注：岩棉、保温砂浆等相关节能材料，必需节能工程相关要求，抽取对应数量产品，经过检测后方可用于施工。
五、施工工艺及关键点
依据《天津市岩棉外墙外保温系统应用技术规程》 DB/T 29-217-相关要求，并结合工程设计做法，工程各单体首层采取“岩棉板电焊网找平砂浆外墙外保温系统基础结构”，其它层采取“岩棉板双层玻纤网薄抹灰外墙外保温系统基础结构”。两种结构具体以下：
岩棉板电焊网找平砂浆外墙外保温系统基础结构
岩棉板双层玻纤网薄抹灰外墙外保温系统基础结构
1、工艺步骤
岩棉板双层玻纤网外墙外保温系统施工步骤
岩棉板电焊网找平砂浆外墙外保温系统施工步骤
2、施工关键点 2.1 基层处理及要求
（1）基层为砌体部分，用水泥砂浆进行内抹灰找平。 （2）为确保保温工程质量，降低材料浪费，本系统要求： 基层面干燥、平整，平整度≤4mm/2m； 基层面含有一定强度，表面强度大于0.5MPa； 基层面无油污、浮尘或空鼓疏松层等其它异物。
（3）当基层面不符合要求时，必需采取有效方法进行处理，完成修整后方可进
行保温板施工：
基层平整度不合格时，凿除墙面过于凸起部位，用1:3水泥砂浆粉刷找平，养护5-7天（视强度而定）；
基层面有粉尘、疏松层时，必需铲除、清理洁净，采取相关材料处理。如必需采取封闭底漆处理，清理和增强界面强度。
2.2 粘贴岩棉板施工
2.2.1 吊线
挂基准线、弹控制线时依据建筑立面设计和外保温技术要求，在建筑外墙阴阳角及其它必需处挂垂直基准线，以控制保温板垂直度和平整度。在墙面弹出外门、窗口水平、垂直控制线一级伸缩缝线、装饰条线、装饰缝线、托架安装线等。
2.2.2 安装铝合金托架
在勒脚部位外墙面上沿距散水300mm位置用墨线弹出水平线，沿水平线安装托架，水平线以下粘贴聚苯板，起到防潮作用。水平线以上粘贴第一层岩棉板。安装托架时确保托架处于水平位置，两根托架之间留有3mm缝隙，托架水平方向宽度A小于岩棉厚度。托架安装见细部节点图。
2.2.3 涂刷岩棉界面剂
将界面剂先刷在岩棉板粘贴面，刷界面剂过程中岩棉板要轻拿轻放，以免损坏岩棉板；在做抹面层施工前，再刷岩棉板外表面。岩棉板）四面侧边不得涂刷，涂刷要均匀，不得漏刷。
2.2.4 胶粘剂配置
胶粘剂是一个聚合物增强水泥基预制干拌料，在施工时只需按重量比为4∶1(干粉∶水)百分比加水充足搅拌，直到搅拌均匀，稠度适中。
注意事项：
胶粘剂设专员进行配置。
视施工环境，气候条件之不一样，可在一定范围内经过改变加水量来调整粘胶
施工和易性。加水搅拌后粘胶要在二小时内用完；
在搅拌和施工时不得使用铝质容器或工具； 配置好胶粘剂严禁二次加水搅拌。 2.2.5 翻包网
门窗外侧洞口系统和门窗框接口处、伸缩缝或墙身变形缝等需要保温终止系统部位、勒脚、阳台、雨棚、女儿墙等系统尽端处，要采取耐碱网格布对系统保温实施翻包。翻包网宽度约为200mm，在保温板粘接层中长度大于100mm。
2.2.6 岩棉板粘贴
（1）上料方法
采取条粘法：施工时先用平边抹灰刀将粘胶均匀地涂到保温板表面上，然后使用专用锯齿抹子，保持抹子紧贴聚苯板并拖刮出锯齿间其它粘胶，形成胶浆条
（2）粘贴工艺
岩棉板上抹完胶粘剂后，应先将岩棉板下端和基层墙体墙面粘贴，然后自上而下均匀挤压、滑动就位。粘贴时应轻柔，并随时用2m靠尺和托线板检验平整度和垂直度。注意清除板边溢出粘胶，板侧边不得有粘胶。相邻岩棉板应紧密对接，板缝不得大于2mm（板缝应用聚氨酯处理），且板间高差应小于1mm。
保温板自上而下，沿水平向铺设粘贴，竖缝必需逐行错缝1/2板长，在墙角处交错互锁，并确保墙角垂直度。
岩棉板粘贴示意图
门窗洞口四角处或局部不规则处岩棉板不得拼接，采取整块岩棉板切割成型，岩棉板接缝离开角部位最少200mm，注意切割面和板面垂直。门、窗开口处不得出现板缝。
门窗洞口示意图
（3）质量标准
岩棉板粘贴后质量应符合下表要求：
2.3 第一遍抹面胶浆施工
（1）岩棉板粘贴完成24h后，且施工质量验收合格，可进行第一遍抹面胶浆施工。
（2）抹面胶浆施工前应依据设计要求做好滴水线条或鹰嘴线条。
（3）在门窗洞口四角沿45°方向铺贴200*300mm玻纤网加强。具体以下图：
（4）依据墙面上不一样标高洞口、窗口、檐线等，才好所用玻纤网，长度宜为3000mm左右。
（5）在岩棉板表面抹第一遍抹面胶浆，应均匀、平整、无褶皱。 2.4 岩棉板锚固施工
（1）第一遍抹面胶浆施工完成24h，且施工质量验收合格后，可进行锚栓锚固施工。
（2）锚固件安装应按设计要求，用冲击钻或电锤打孔，钻孔深度应大于锚固深度10mm。
（3）锚栓按梅花状部署，数量每平米大于10个。锚栓间距小于400mm，从距离墙角、门窗侧壁100mm--岩棉外墙保温施工方案150mm及从檐口和窗台下方150mm处开始安装。沿墙角或门窗周围，锚栓合适加密，锚固件间距小于250mm。
（4）锚栓安装时，将高估订敲入或拧入墙体，圆盘紧贴第一层抹面胶浆，不得翘曲，并立即用抹面胶浆覆盖圆盘及其周围。
2.5 第二遍抹面胶浆施工
（1）锚栓安装完成且施工质量验收合格后，可进行第二遍抹面胶浆施工。 （2）抹第二掉磨边胶浆应均匀、平整，厚度2mm~3mm，并趁湿压入第二层玻纤网。
（3）玻纤网应自上向下铺设，顺茬搭接，玻纤网上下、左右之间均应用搭接，七搭接宽度不应小于100mm，玻纤网不得外露，不得干搭接，铺贴要平整、无褶皱。
（4）抹面胶浆施工间歇应在一个楼层处，一遍胡须施工搭接。在连续墙面上如需停顿，抹面胶浆应形成台阶型坡茬，留茬间距大于150mm。 2.6 第三遍抹面胶浆施工
（1）第二次抹面胶浆施工初凝稍干，可进行第三层抹面胶浆施工，抹面胶浆厚度1mm，抹平。
（2）抹面胶浆施工完成后，应检验平整度，垂直度，阴阳角方正，对不符合要求采取抹面胶浆修补。

2.7 电焊网铺设及锚固施工
（1）岩棉板粘贴完成24h，且施工质量验收合格以后，可进行电焊网铺设及锚固施工。
（2）电焊网铺设应压平、找直，并保持阴阳角方正和垂直度，电焊网不平处用塑料U型卡卡平，然后用锚栓锚固电焊网及岩棉板。
（3）电焊网搭接宽度不应小于两个完整网格，搭接处应用镀锌钢丝绑扎牢靠，电焊网搭接处不大锚栓。墙体底部、门窗洞口侧壁、墙体转角处岩棉板采取定型电焊网增强。包边网片要砼岩棉板一起有锚栓锚固。
（4）锚固件安装用冲击钻或电锤打孔，钻孔深度应大于锚固深度10mm。 （5）锚栓按梅花状部署，数量每平米大于10个。锚栓间距小于400mm，从距离墙角、门窗侧壁100mm--150mm及从檐口和窗台下方150mm处开始安装。沿墙角或门窗周围，锚栓合适加密，锚固件间距小于250mm。
（6）锚栓安装时，将锚固钉敲入或拧入墙体，圆盘紧贴电焊网，不得翘曲。 2.8 找平层施工
施工前用找平砂浆做标准厚度灰饼，然后抹找平砂浆，用大杠刮平，并修补墙面达成平整度要求。施工时，还应注意门窗洞口及阴阳角垂直、平整及方正。
2.9 抹面层施工
（1）在找平层施工完成后3-7天，且施工质量验收合格后，方可进行抹面层施工。
（2）在门窗洞口四角沿45°方向铺贴200mm*300mm玻纤网增强。采取护角线条时，护角线条应先用抹面胶浆粘贴在找平层外，外层玻纤网覆盖护角线条。 （3）依据墙上下不一样标高处洞口、窗口、檐线等，裁好所用玻纤网，长度3000mm左右。
（4）抹第一遍抹面胶浆，厚度2-3mm，随即压入玻纤网，铺贴要平整、无褶皱，24h后，在其表面抹第二遍抹面胶浆，厚度1-2mm，以面层凝固后露出玻纤网暗格为宜，抹面胶浆总厚度3-5mm。
（5）玻纤网应自上向下铺设，顺茬搭接，玻纤网上下、左右之间均应用搭接，七搭接宽度不应小于100mm，玻纤网不得外露，不得干搭接，铺贴要平整、无褶皱。
（6）抹面胶浆施工间歇应在一个楼层处，一遍胡须施工搭接。在连续墙面上如需停顿，抹面胶浆应形成台阶型坡茬，留茬间距大于150mm。
（7）抹面胶浆施工后，检验平整度、垂直度及阴阳角方正，不符合要求采取抹面胶浆进行修补。 2.10 特殊部位保温结构做法
首层阳角结构 其它层阳角结构
首层阴角结构 其它层阴角结构
首层窗侧结构 其它层窗侧结构
（其它相关结构详见《天津市岩棉外墙外保温系统应用技术规程》附录A及天津市
建筑设计图集12J3-1） 2.11 成品保护
施工过程中和施工结束后，应做好半成品及成品保护，预防污染和损坏；各结构层材料在完全固化前，应预防淋水、撞击和振动。墙面损坏胡及使用脚手架预留孔洞用相同材料修补。 六、质量确保方法 1、组织方法
项目成立质量管理小组，以项目经理为组长：
2、技术方法
（1）项目施工管理人员要熟悉图纸、设计说明、相关变更，对各细部结构要具体了解，明确施工工序和做法。
（2）熟悉相关施工强制性标准，在施工过程中要严格监督现场施工质量，并践行隐蔽验收制度，在下层隐蔽验收合格后方可进行上层施工。
（3）施工前，要做好技术交底工作，采取会议交底制度，确定交底到人。 （4）各结构层施工完成后，应检验垂直度、平整度等施工质量，质量标准见下表：
七、安全施工方法 1、成立安全领导小组
组 长：李雪琴（项目经理） 副组长：刁贵娥（安全经理）
成 员：张生宇、潘高斌（专职安全管理人员）
领导小组组员负责现场施工安全检验、安全监督及组织相关施工人员进行安全教育和交底工作。
2、安全用电
（1）全部用电机械、工具接线必需由专业电工进行。
（2）定时对各配电箱及电缆进行检验，配电箱要落实防雨方法，电缆发觉有破皮、老化等现象要立即更换。 （3）严格实施一机一闸，一箱一漏。 3、高处作业
（1）吊篮在施工前要进行调试，调试合格后方可投入使用。
（2）施工人员在吊篮上施工时，要系好安全绳、安全带，并带好安全帽。
（3）五级及以上风力，应停止高处施工作业。
4、消防管理
（1）配置足够消防灭火装置，明确消防栓位置，设置灭火器、消防桶等。 （2）施工现场严禁人员吸烟。
5、其它
（1）每日施工完成后，吊篮应落地，严禁在空中悬挂。
（2）严禁穿拖鞋、高跟鞋、短裤等进入现场施工、严禁酒后上岗。 （3）交叉作业时，屋面上施工人员严禁向下抛扔杂物，吊篮下方严禁站人。
