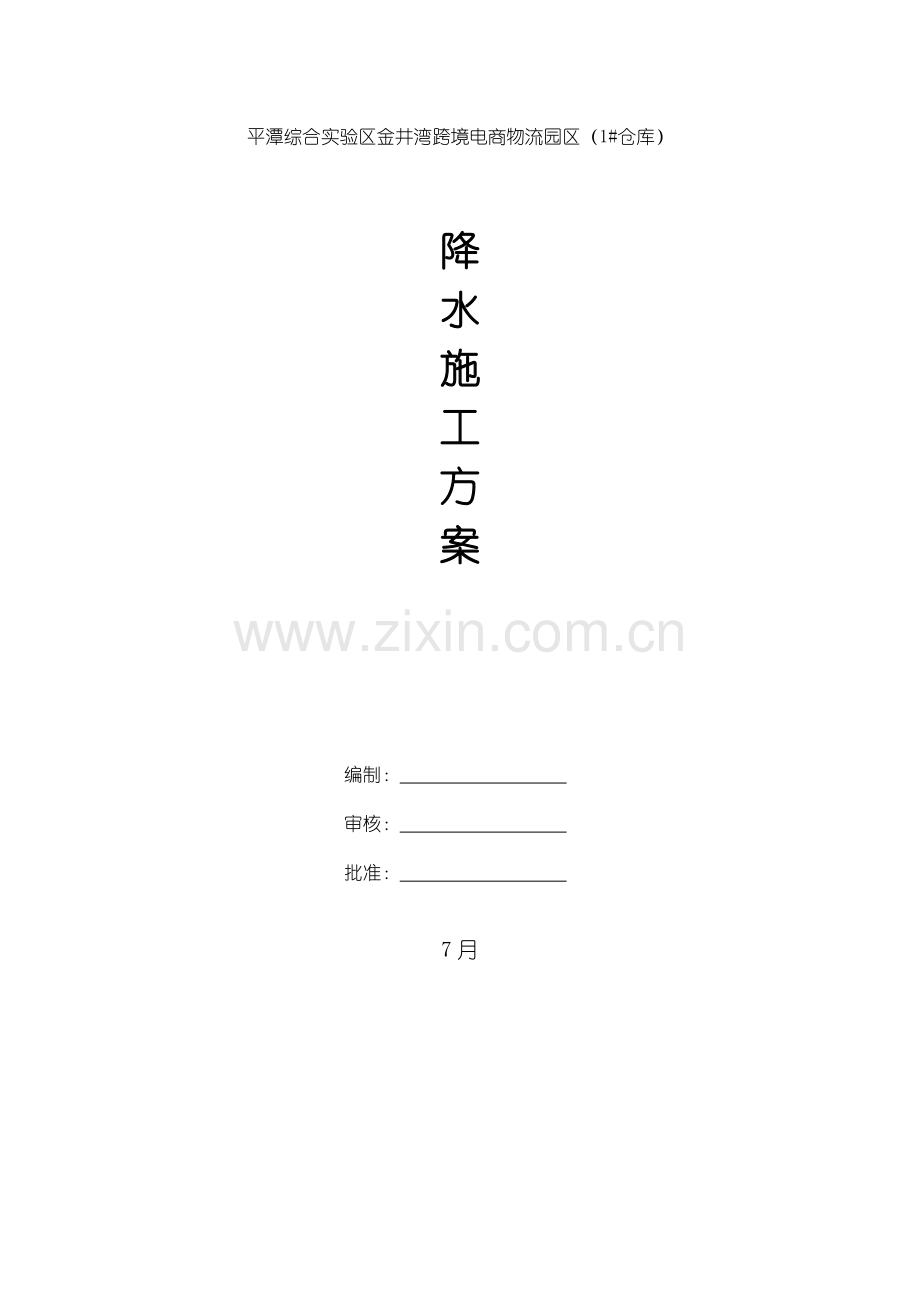

平潭综合实验区金井湾跨境电商物流园区（1#仓库）

降
水
施
工
方
案

编制： .
审核： .
批准： .

7月

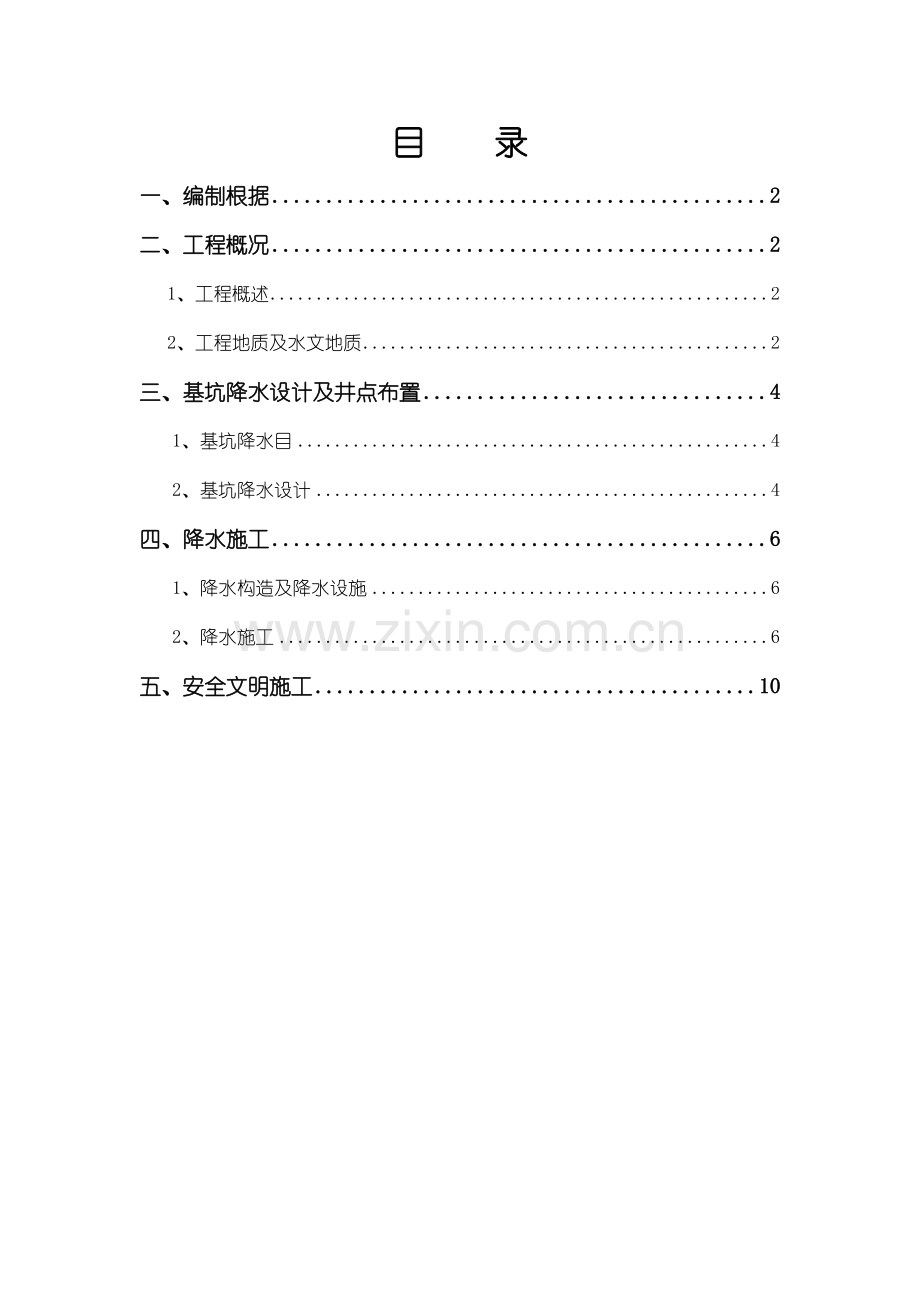

目 录
一、编制根据 2
二、工程概况 2
1、工程概述 2
2、工程地质及水文地质 2
三、基坑降水设计及井点布置 4
1、基坑降水目 4
2、基坑降水设计 4
四、降水施工 6
1、降水构造及降水设施 6
2、降水施工 6
五、安全文明施工 10
降 水 施 工 方 案
一、编制根据
1、平潭综合实验区金井湾跨境电商物流园区（1#仓库）工程有关设计资料、合同文献、招标文献及投标文献；
2、本标段工程地质勘测资料、现场调查资料及我公司在深基坑施工方面丰富经验；
3、国家现行关于施工及验收规范、规则、质量技术原则，以及广州地区在安全文明施工、环保、交通组织等方面规定；

二、工程概况
1、工程概述
本工程位于平潭综合实验区金井湾片区内，场地原属于盐场。本工程总建筑面积11407.58㎡（计容面积：21770.96㎡），涉及1#仓库10904㎡，及室外工程等；建筑主体层数为1层，建筑主体高度为9.3m。
抗震设防烈度：7度。
本工程建筑类耐火级别为：二级；建筑防火分类：单层丙二类仓库。
重要构造类型为：钢构造类型。
设计级别：建筑设计级别为二级。
2、工程地质及水文地质
2.1 工程地质
依照业主所提供工程勘测资料，本场区结合原位测试及室内实验资料，按成因、岩性、状态划分，将场地岩土分层简略描述如下表。地质纵剖面图详见地质详勘报告。
表1 岩土分层及其特性表
地层名称
地层编号
地层描述
吹填中砂①
1
灰黄色、暗灰色、黄灰色，松散-稍密，湿-饱和。重要由石英砂，粒径不不大于0.25mm颗粒含量为76.2%～90.8%，未完毕自重固结。堆填时间约3-5年。场地内均有分布，厚度0.60～2.40m。均匀性及密实度普通。
淤泥质土②
2
深灰色、灰黑色、流塑，饱和。成分以粉粘粒为主，含少量腐植质。局部水平层理发育，夹薄层粉细砂，单层厚度不大于2-3mm。刀切面平整，稍有光泽，摇振反映慢，干强度及韧性中档-低。该层在场地内均有分布，层位稳定，厚度10.30～15.20m，顶板标高-2.01～1.40m。均匀性普通。

黏土③
3
褐黄、浅黄、灰黄色，可塑-硬塑，湿。干强度高、韧性中档，光泽反映稍有光泽，无摇振反映，局部相变为粉质黏土。场地内均有分布，厚度4.30～14.70m，顶板标高-16.22～-11.06m。均匀性普通。
中砂④
4
深灰、浅黄、灰色，以稍密～中密为主，稍湿～饱和。重要成分为石英，粒径不不大于0.25mm颗粒含量为54.3%～82.5%，砂颗粒分选普通，级配普通。该层在场地内分布不均，分布在ZK1、ZK2、ZK4～ZK8、ZK10、ZK11、ZK13、ZK23，厚度1.30～5.30m，顶板标高-27.29～-20.59m，均匀性较差，厚度变化较大。
淤泥质土⑤
5
深灰色，流塑，含腐植质，饱和。稍有光泽，摇振反映慢，干强度及韧性中档，局部夹薄层粉细砂，单层厚度不大于2mm。该层在场地内分布不均，在ZK4、ZK6～ZK8、ZK10～ZK13、ZK23缺失，别的地段均有分布。厚度变化大，厚度1.00～13.60m，顶板标高-28.99～-18.49m。均匀性较差。
黏土⑥
6
浅黄、褐黄色、灰黄色，可塑，饱和。干强度、韧性中档，无摇振反映，光泽反映稍有光泽，局部相变为粉质黏土。该层在场地内分布不均，在ZK12、ZK19、ZK20、ZK24～ZK26、ZK30、ZK31缺失，别的地段均有分布，厚度变化大，层位较稳定，厚度1.10～13.10m，顶板标高-21.09～-26.05m。均匀性较差。
中砂⑦
7
浅黄色、灰色，以稍密～中密为主，稍湿～饱和。重要成分为石英，粒径不不大于0.25mm颗粒含量为52.9%～67.7%，分选普通，级配普通。该层在场地内分布不均，在ZK1、ZK8、ZK10～ZK13、ZK15、ZK16、ZK18、ZK33分布，别的地段缺失，厚度1.30～8.00m，顶板标高-34.14～-28.74m。均匀性较差。
砂土状强风化花岗岩⑧
8
灰黄色、褐黄色，花岗构造，散体状，岩石风化强烈，除石英外，其她矿物大某些已风化为砂土状，岩芯手捏易散，泡水易软化崩解，TCR≈65-67%。属极软岩、极破碎，岩体基本质量级别属Ⅴ类。该层在场地内均有分布，均匀性普通，揭露最大厚度8.40m，修正后标贯击数普通28.6～44.5击，平均值为35.7击，原则值34.5击，力学强度高。

碎块状强风化花岗岩⑨
9
褐黄色，花岗构造，碎块状，块径2-6cm，岩石风化强烈，岩质软，轻击可碎，节理裂隙发育。RQD=0，岩芯采用率TCR=65-70%。岩石极破碎，属软岩-较软岩，岩体基本质量级别为Ⅴ级，该层仅在ZK3、ZK5、ZK9、ZK14、ZK20、ZK21、ZK29有揭露（未揭穿），揭露最大厚度5.60m，力学强度高。

2.2 水文地质
据钻孔揭露，地下水类型重要有上部松散岩类孔隙潜水、中部松散岩类孔隙承压水和下部基岩风化网状孔隙-裂隙承压水三种类型。
1、第一含水层为孔隙潜水：潜水位在吹填中砂之下，孔隙潜水重要赋存于吹填中砂①中，为强透水性，水量较丰富。重要接受大气降水垂向补给及地表水侧向补给，向低洼处排泄。
2、第二含水层为孔隙承压水：重要赋存于中砂④⑦中，地下水受侧向补给，为中档透水性，水量较丰富。依照ZK10、ZK11钻孔分层水位观测孔隙承压含水层中砂④层水位埋深为23.60m、24.20m，标高为-19.73、-20.30m，承压水头为1.1m、0.5m。中砂⑦层静止水位埋深为37.3m、36.5m，标高为-33.43m、-32.60m，承压水头为0.6m、1.5m。
3、第三含水层为风化网状孔隙-裂隙承压水：地下水重要赋存于强风化岩⑧⑨风化网状孔隙-裂隙中，地下水受侧向补给，富水性、透水性普通，水量普通。依照ZK10、ZK11分层水位观测风化网状孔隙-裂隙承压水水位埋深为38.30、39.2m，标高为-34.43、-35.30m，承压水头为1.2m、0.8m。
第二三含水层水力联系密切，局部两层含水层相连，水位升降基本一致。勘察期间测得各钻孔地下水初见水位埋深0.89-1.71m，标高1.58-3.94m，稳定水位埋深0.69-1.50m，标高1.79-4.15m。
本场地地下水年水位变幅普通在1.0-1.5m左右，近3-5年最高水位标高约4.20m，历史最高水位标高约5.0m。
三、基坑降水设计及井点布置
1、基坑降水目
基坑工程降水重要是为了使基坑内地面至基坑底如下一定深度内土层疏干并排水加固，便于土方开挖，更有助于提高围护构造被动区及基坑内土体强度和刚度，以保证基坑顺利开挖和地下构造施工，其中涉及减少浅层潜水地下水位，减少土体含水率，提高土体抗剪强度稳定性，防止发生流砂、管涌和基坑回弹隆起等。
2、基坑降水设计
依照工程与水文地质特点、围护构造类型、基坑开挖办法及施工顺序等，进行基坑降水作业。拟在桩基施工完后，进行排水坑降水；由于桩基承台开挖深度在1.5m左右，基底地层地质变化不大，均为①吹填中砂层。依照地层状况及基坑深度，基坑降水降至基底如下2.5m即可，因而降水施工深度按5m考虑。
由于场地位于道路边，降水采用集水井加排水沟降水，将水排入道路雨水井。
基坑降水管井数量设计依照施工详细状况进行设计。
（1）降水计算
设计集水井深5m，坑顶面积约225㎡，坑底用直径2米水泥管，内放置抽水设备，排水管选取65mm消防水带，以便管道连接。设计基坑水位降至基底如下0.5m；
1）影响半径

式中：R—影响半径（m）
S—5m为水位减少值（m），
H—含水层厚度，取H＝5m
k—土层渗入系数，取k＝3.5m/d

2）引用半径
本场地总面积约11000㎡，则：
由于A/B＝120/95＝1.26<5
式中：A-场地长度 A＝120 m
B-场地宽度 B＝95 m
因此 r0＝＝＝8.4m
式中： r0---引用半径（m）
3）每日总涌水量

式中：Q—基坑总涌水量
S—基坑底水位降深，S＝5m
R’—引用影响半径，R’＝R+ r0＝50.23 m

＝1291m3/d
4）单坑出水量
(d＝0.65 m， l＝2 m)
＝201m3/d
5）坑数
Q/2q不不大于3不大于4； 11000/πR2/2=11000/3.14/41.83^2/2=4，因此本场地要设立4处出水坑。
6）本场地要设4口井， 井间距D＝2R-r≈70m。
（2）管井布置
在场地四周东西南北向各一基坑抽水，如下图：
红色圈表达排水坑大概位置，黑色边框为场地范畴

四、降水施工
降水污水泵准时抽水，最初水位高，水量多，每次抽水出水时间长，间隔时间短，后来随水位下降，每次抽水出水时间短，抽水时间逐渐放长。
1、降水构造及降水设施
（1）集水井：坑顶15m×15m矩形，坑底为直径2米长1米水泥管桩汇集水，内设箩筐，防止泥沙等进入抽水泵。
（2）水泵：采用泥浆泵与潜水泵两种，每处一台一台泥浆泵两台潜水泵，每个排水坑有2台备用泵。
（3）排水沟：通过排水明沟接通附近道路（如意路）雨水井道。
2、降水施工
（1）降井施工流程见下图：

降水施工流程图

（2）集水井及明沟做法见下图：
（3）施工前期准备
①针对本工程特点，选取适合本工程施工条件及能满足本次降水技术规定降水机械设备。
②排设排水管道与集水坑。
③电缆线、配电箱排设与安装布置合理，不影响挖土施工作业；
④施工前，对全体施工人员及管理人员做好本工程施工技术交底工作，施工核心节点作详细交底，使全体施工人员明了本工程技术要点。
（4）降水运营技术办法
①施工现场应做好基坑内明排水准备工作，以防基坑开挖时遇雨能及时将基坑内积水抽干；
②降水运营开始阶段是降水过程核心阶段，为保证在开挖时及时将地下水降至开挖面如下，尽量提前抽水；
③降水设备（重要是水泵）在施工前及时做好调试工作，保证降水设备在降水运营阶段运营正常；
④工作现场要备足抽水泵。使用抽水泵要做好寻常保养工作，发现坏泵应及时修复，无法修复应及时更换；
⑤降水工作应与开挖施工密切配合，依照开挖顺序、开挖进度等状况及时调节降水运营数量；
⑥降水运营阶段，电源必要保证，如遇电网停电，甲方须提前两小时告知施工单位，以便及时采用办法，保证降水效果。
（5）降水运营
、试运营
1.试运营之前，精确测定各井口和地面标高、静止水位，然后开始试运营，以检查抽水设备、抽水与排水系统与否满足降水规定。
2.降水井在成井施工阶段应边施工边抽水，即完毕一口投入抽水运营一口，力求在基坑开挖前，将基坑内地下水降到基坑底开挖面如下1m深。水位降到设计深度后，即暂停抽水，观测井出水量，观测井内恢复水位。
3.试运营时，观测井出水量，水位下降值，以验证抽水量与下降能否满足降水设计规定。
、降水运营
（1）在集水井水泵，管路安装完毕正常抽水状况下，以自流水为主，降水一周并且观测井中水位达到一定深度后来方可进行全面土方开挖，在土方开挖同步，继续进行降水，保证水位始终开挖土层如下。集水井抽水时，潜水泵抽水间隔时间自长至短，降水井每次抽水后，应及时停泵，对于出水量较大井每天开泵抽水次数相应要增多。
（2）降水运营过程中，现场实行24小时值班制，值班人员做好各井水位观测工作，认真做好各项质量记录，做到精确齐全。对降水运营记录，及时分析整顿，绘制各种必要图表，以合理指引降水工作，提高降水运营效果，降水运营记录每天提交一份，对停抽井及时测量水位，每天1~2次。
、降水运营注意事项
（1）做好基坑内明排水准备工作，以备基坑开挖时遇将雨能及时将基坑内结水抽干。
（2）降水运营阶段要经常检查泵工作状态，一旦发现不正常时及时调泵并修复。保证电源供应，如遇电网停电，须提前两个小时告知降水施工人员，以便及时采用办法，保证降水效果。
（3）在挖土过程中，必要派人工看守，以防开挖后某些基坑含水量较高，采用增打轻型井点及时进行降水。
（4） 降水周期直至土方开挖结束，垫层铺好后为止。
、降水检测
（1）本工程场地较大，因而需要对基坑水位及沉降位移进行观测。依照地勘设计规定，现场共布置16个水位监测点，其均布置于基坑内侧，对于没有布置检测点，需要进行补设。
（2）流量观测。流量观测普通可以用流量表或堰箱，若发现流量过大而水位减少缓慢甚至降不下去时，可考虑用流量较大离心水泵，若是流量较小而水位减少却较快则可改用小型水泵以免离心泵无水发热，并可节约电力。
地下水位观测。地下水位观测井位置和间距可按设计需要布置，可用井点管作为观测井，在开始抽水时，每隔4~8h测一次，以观测整个系统降水机能，3d后或降水达到预定标高前，每日观测1~2次。地下水位降到预期标高后，可数日或一周测一次，但若遇下雨时，须加密观测。
（3）孔隙水压力观测。通过降水期间观测地层朱顶红孔隙压力变化，可预测地基强度，变形以及边坡稳定性。孔隙水压力观测寻常每天一次，在有异常状况时，如发现边坡裂缝，基坑周边发生较大沉陷等，需加密观测，每天不少于2次。
沉降观测。沉降观测基准点应设立在井点影响范畴之外。沉降观测可用水准仪和分层沉降仪进行。观测次数普通每天一次，在异常状况下需加密观测，每天不少于2次。
、降水施工管理
1）设专人负责降水工作。
2）配备用抽水系统设备及材料，并配备专用电源。
3）加强降水设备维护，浮现故障迅速排除，所需维修时间较长时，及时更换备用设备。
4）对每个降水点流量、水位、设备运转等都进行监测，依照水位、水量变化状况及施工状况及时采用调节办法。并运用坑外原有水位观测孔对坑外地下水位进行定期监测。
五、安全文明施工
1、严格遵守施工现场安全生产六大纪律及关于规定、规程，做好安全生产。
2、在施工前应进行安全技术交底，施工中做好关于安全台账，现场安全员监督安全生产。
3、现场施工用电采用三相五线制，配电箱设立总开关，同步做到原则漏电保护。照明与动力用电分开，插座上标明设备使用名称。
4、机操作时安放平稳，防止机具突然倾倒或钻具下落，导致人员伤亡或设备损坏。对已开挖排水坑应设立好围挡，以免掉土或发生人员安全事故。
5、电缆线及支线架空或埋地，架空敷设采用绝缘子，不直接绑扎在金属构架上，禁止用金属裸线绑扎。
6、电缆和设备安装完毕后来，由动力部门会同安所有门对施工现场进行验收，合格后方可使用。
7、经常对职工进行电气安全教诲，未经考核合格电工、机工和其她人员一律不准上岗作业。
8、严格遵守市关于卫生、市容、消防、环境等规定。现场材料、机具应整洁堆放、泥浆应流入泥浆池中，并及时抽出。同步应控制运送车辆外带污染，现场设专职人员作好清沾工作。
9、为避免降水导致对周边环境影响，在降水过程中应由业主配合关于监测单位做好周边建筑物、马路及管线监测工作，并每天提供监测数据，发现异常及时联系，以便调节抽水筹划，保证周边环境。

福建省鸿伟建设工程有限公司
平潭综合实验区金井湾跨境电商物流园区
（1#仓库）工程项目部
07月
