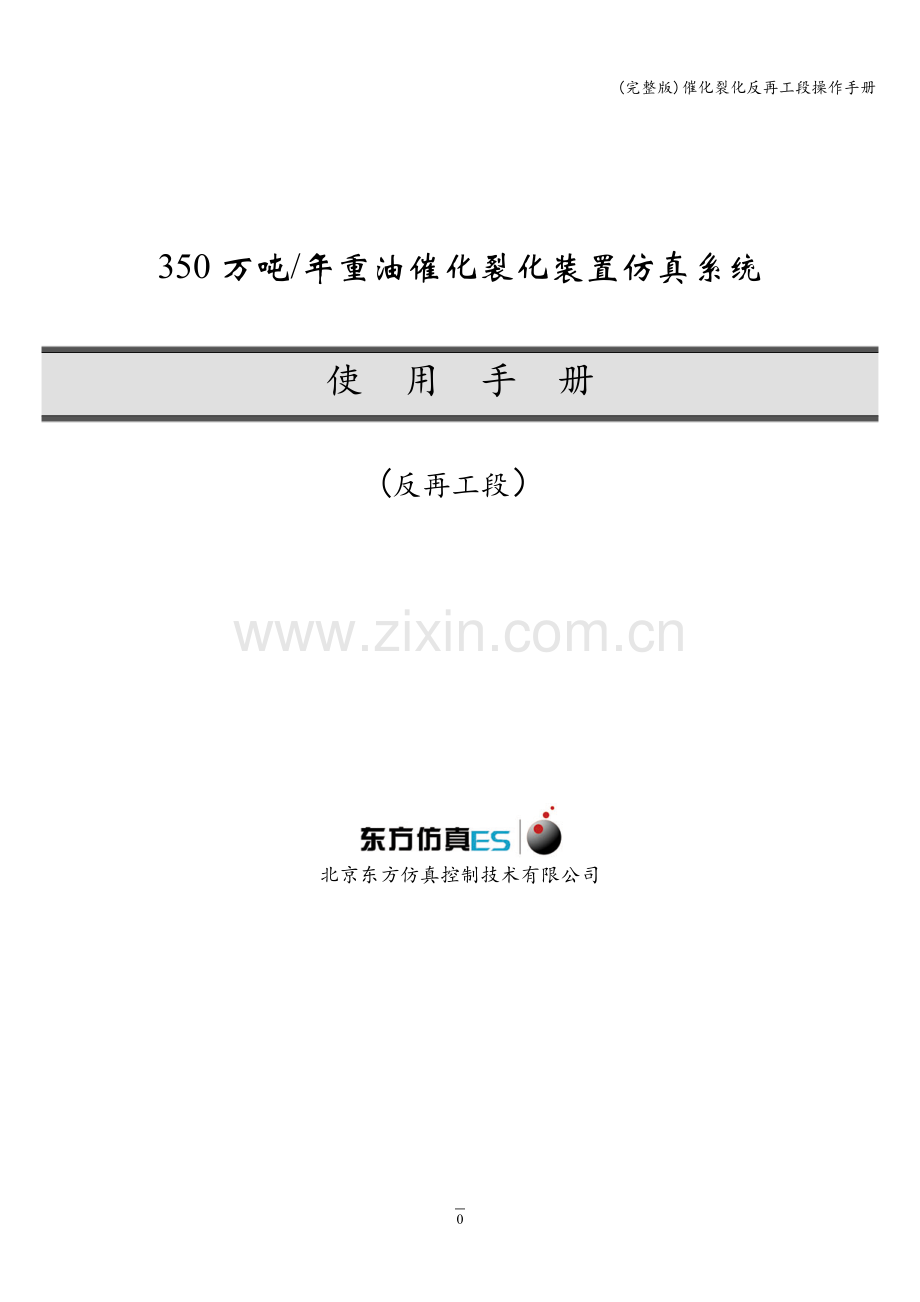

350万吨/年重油催化裂化装置仿真系统

使 用 手 册

(反再工段）

北京东方仿真控制技术有限公司
62

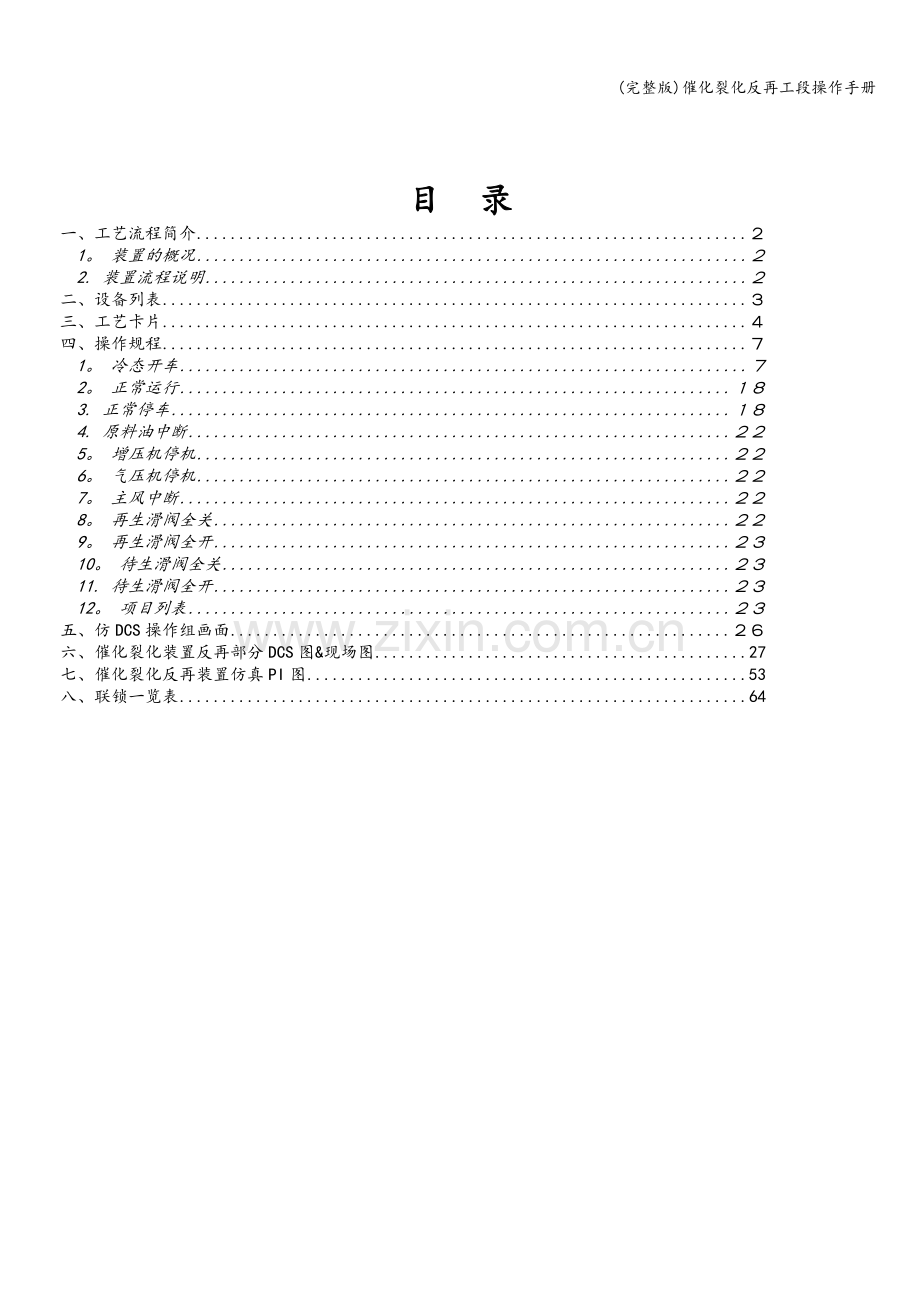

目 录
一、工艺流程简介 ２
1。 装置的概况 ２
2. 装置流程说明 ２
二、设备列表 ３
三、工艺卡片 ４
四、操作规程 ７
1。 冷态开车 ７
2。 正常运行 １８
3. 正常停车 １８
4. 原料油中断 ２２
5。 增压机停机 ２２
6。 气压机停机 ２２
7。 主风中断 ２２
8。 再生滑阀全关 ２２
9。 再生滑阀全开 ２３
10。 待生滑阀全关 ２３
11. 待生滑阀全开 ２３
12。 项目列表 ２３
五、仿DCS操作组画面 ２６
六、催化裂化装置反再部分DCS图&现场图 27
七、催化裂化反再装置仿真PI图 53
八、联锁一览表 64

一、工艺流程简介
1. 装置的概况
350万吨／年重油催化裂化联合装置，包括反应－再生、分馏、吸收稳定(包括气压机）、能量回收机组、余热锅炉、产品精制和余热回收部分共七个部分.
装置设计原料分为近期和远期，近期原料为42％的大庆减压蜡油和58％大庆减压渣油的混合油，残炭为5.05％；远期为92％RDS尾油、5。53％的减压蜡油和1.51%的减压渣油的混合油，残炭为5.85％。

2. 装置流程说明
1） 反应 － 再生
混合原料油（90℃）从装置外自吸进入原料油泵（P1201A、B），抽出后经原料油 － 顶循环油换热器（E1206A、B）换热至122℃，经原料油 － 轻柴油换热器（E1210A、B)换热至160℃，再经原料油 － 分馏一中段油换热器（E1207)换热至180℃，最终经原料油 － 循环油浆换热器(E1215A、B)加热至200℃左右，分十路经原料油雾化喷嘴进入提升管反应器（R1101A）下部;自分馏部分来的回炼油和回炼油浆混合后既可以直接进入提升管反应器中部,也可以进入原料集合管，同原料一起进入提升管反应器下部,与700℃高温催化剂接触完成原料的升温、气化及反应，515℃反应油气与待生催化剂在提升管出口经三组粗旋风分离器得到迅速分离后经升气管进入沉降器六组单级旋风分离器，再进一步除去携带的催化剂细粉后，反应油气离开沉降器，进入分馏塔(T1201）。
积炭的待生催化剂先经粗旋的汽提设施初步汽提后进入汽提段，在此与蒸汽逆流接触以进一步汽提催化剂所携带的油气，汽提后的催化剂沿待生斜管下流,经待生滑阀进入再生器（R1102)的烧焦罐下部,与自二密相来的再生催化剂混合开始烧焦,在催化剂沿烧焦罐向上流动的过程中，烧去约90%左右的焦炭，同时温度升至约690℃。较低含炭的催化剂在烧焦罐顶部经大孔分布板进入二密相，在700℃条件下，最终完成焦炭及CO的燃烧过程。再生催化剂经再生斜管及再生滑阀进入提升管反应器底部，在干气及蒸汽的提升下,完成催化剂加速、分散过程，然后与原料接触。
再生器烧焦所需的主风由主风机提供，主风自大气进入主风机(B1101），升压后经主风管道、辅助燃烧室及主风分布管进入再生器。
再生产生的烟气经16组两级旋风分离器分离催化剂后，再经三级旋风分离器（CY1104）进一步分离催化剂后进入烟气轮机（BE1101）膨胀作功，驱动主风机（B1101）。从烟气轮机出来的烟气进入余热锅炉进一步回收烟气的热能，使烟气温度降到201℃以下，最后经烟囱排入大气.
当烟机停运时，主风由备用风机提供,此时再生烟气经三旋后由双动滑阀及降压孔板(PRO1101）降压后再进入余热锅炉.
开工用的催化剂由冷催化剂罐（V1101）或热催化剂罐（V1102）压送至再生器.
为保持催化剂活性，需从再生器内不定期卸出部分催化剂，送至废催化剂罐（V1103）。
2） 热工
装置发汽设备包括：外取热器（两台）、循环油浆蒸汽发生器（两组),分馏二中蒸汽发生器及余热锅炉等组成。其中外取热器用一台汽包，循环油浆蒸汽发生器每两台为一组，每组共同用一台汽包，分馏二中蒸汽发生器及余热锅炉各用一台汽包，因此本装置系统中共设有五台汽包，其中外取热器、油浆蒸汽发生器及分馏二中蒸汽发生器分别用烟气与催化剂、循环油浆及分馏二中回流油作为热源，而余热锅炉则用再生烟气作为热源。
自系统来的除盐水送至装置分馏塔顶油气换热器加热，将水温提高到90℃，然后进入大气旋膜式除氧器（V1501A、B）。除盐水经除氧后由中压锅炉给水泵(P1501A、B、C、D）加压进入余热锅炉（B1501）的水－水换热器进行换热（热源来自一级省煤器出口）,然后进入省煤器中预热至170℃。预热后的除氧水分别送至余热锅炉(B1501）汽包、外取热器汽包(V1401)、循环油浆蒸汽发生器汽包（V1402AB）及分馏二中蒸汽发生器汽包（V1403）,其上水流量分别由各自汽包液位控制。
装置(余热锅炉)产的250t/h中压过热蒸汽除约26。8t/h自用，其余223。2t/h全部送至电厂汽轮机做功。装置开工时用的中压过热蒸汽由电厂供给，装置正常生产及开工用的1.0MPa蒸汽由系统管网供给。为保证装置生产安全的可靠性，在中压蒸汽管网与低压蒸汽管网之间设置了减温减压器,其作用如下:①装置自产的中压过热蒸汽减温减压；②系统来的中压过热蒸汽减温减压;③中压饱和蒸汽减温减压.
自烟机来的484℃再生烟气正常情况下进入余热锅炉（B1501)，温度降至200℃后排至烟囱。余热锅炉（B1501）投入运行前再生烟气可经过旁路烟道排至烟囱.
本装置由于再生部分过剩热量较大,装置总取热负荷约85480kW，设计采用两台外取热器，同时在再生器内设置蒸汽过热管，以过热部分装置产的中压蒸汽。两台外取热器一台采用气控外循环式，一台采用阀控式。取热管均采用大直径的翅片管，水汽循环采用自然循环方式。
另外,在过热器和省煤器之间设蒸发段，因烟机停运时，进入余热锅炉的烟气温度很高,经过热器后的温度仍可使省煤器内的除盐水沸腾，而使装置中发汽设备的汽包液位无法控制。增加蒸发段后，用余热锅炉（B1501）汽包与蒸发受热面之间的自然循环，吸收烟气的热量而产生的蒸汽回到余热锅炉汽包(B1501)。
二、设备列表
序号
设备名称
设备编号
1
沉降器
R1101
2
再生器
R1102
3
气控式外取热器
R1103A
4
下流式外取热器
R1103B
5
冷催化剂罐
V1101
6
热催化剂罐
V1102
7
废催化剂罐
V1103
8
催化剂加料斗
V1104
9
水封罐
V1109
10
外取热器汽水分离器
V1401
11
中压锅炉给水泵
P1501A － D
12
减温减压器
DT1401
13
V1101顶旋风分离器
CY1101
14
V1102顶旋风分离器
CY1102
15
V1103顶旋风分离器
CY1103
16
蒸汽喷射器
EJ1101
17
蒸汽喷射器
EJ1102

三、工艺卡片
1) 反应器再生器
名称
项目
单位
指标
反再系统
(关键过程）

沉降器顶压力
MPa
0.2 － 0。26
（0。12 － 0.17）
提升管出口温度
℃
480 － 530
原料油预热温度
℃
150 － 250
再生器顶压力
MPa
0。25 － 0.29
（0.15 － 0。19)
烧焦罐温度
℃
630 － 720
反再系统
（关键过程）
二密床温度
℃
680 － 720
烟气氧含量
≮
％(V）
2
沉降器藏量
t
80 － 140
烧焦罐藏量
t
80 － 140
二密藏量
t
100 － 200
三旋入口温度
≯
℃
730

2) 能量回收机组参数
3.2。1主风机
a.烟气轮机
烟气轮机主要技术参数
型号
E156
单位
正常
启动
进口流量
m3n/min
7300
4500
质量流量
kg/h
573976
353824
分子量

29。38
29。38
进口温度
oC
670
670
出口温度
oC
483。6
546。9
入口压力
MPa(abs)
0。355
0。222
出口压力
MPa(abs)
0.108
0.108
轴功率
kW
36，500
14,550
转速
r/min
3750
最大连续转速
r/min
3938
跳闸转速
r/min
4134
一阶临界转速
r/min
2325
二阶临界转速
r/min
5000
转向

从电机非轴伸端看顺时针
b。电动/发电机
序号
项目
参数
1
型式
鼠笼式异步电动机
2
型号
YNH1000 － 4
3
额定功率
12000kW
4
服务系数
1.2
5
额定电压
10000V
6
额定频率
50Hz
7
相 数
3相
8
额定转速
1487 r/min
9
防护等级
主体IP44接线盒IP54
10
绝缘等级
F级
11
满载时效率
97.4
12
功率因数
0.92
13
最大转矩/额定转矩
1。85
14
堵转转矩/额定转矩
0.9
15
堵转电流/额定电流
3。7
16
满载时定子电流
774A
17
电机空载电流
102A
18
一阶临界转速
1937 r/min
19
冷却方式
全封闭水 － 空冷IC81W
20
转子飞轮力矩
3600 kg m2
21
允许启动飞轮力矩
20000kg m2
22
电机质量
36500kg（不含底座）
23
转子质量
10000kg
24
底座质量
2100kg
25
转 向
逆时针（从非轴伸端看）
26
轴承型式
滑动轴承(强制润滑)
27
润滑油用量
32 l/min
28
电机空载噪声
85dB（A)
29
电机带联轴器齿轮箱起动100%电压的起动时间
3.2秒

3。2.2。备机
轴流式压缩机
序号
项目
参数
1
型号
AV71 － 11
2
介质
空气
3
流量
4500 Nm3/min
4
入口压力
0.096 MPa （绝）
5
入口温度
26.4 ℃
6
相对湿度
63％
7
出口压力
0.35 MPa （绝)
8
出口温度
～200 ℃
9
轴功率
14415 kW
10
工作转速
4500r/min
11
第一临界转速
2060 r/min
12
第二临界转速
5790 r/min
13
主轴转向
从进气端看顺时针

3.2.3.增压机
序号
项目
参数
1
型号
D250 － 112
2
介质
空气
3
入口密度
2.6kg/m3
4
入口流量
600Nm3/min
5
入口压力
0。44MPa（绝)
6
入口温度
～220℃
7
出口温度
240℃
8
出口压力
0。55 MPa(绝）
9
轴功率
630kw
10
转速
8100r/min
11
一阶临界转速
12965 r/min

四、操作规程
1. 冷态开车
4.1.1反再系统气密
1) 准备工作
［P] － 再生、待生、循环、下流式外取热滑阀、双动滑阀全开
［P] － 投用循环斜管输送风FRC1121
［P] － 投用待生斜管输送风FRC1122
［P] － 投用下流式外取热斜管输送风FRC1118
［P] － 投用下流式外取热流化风FRC1117、FRC1117A
［P] － 投用气控式外取热流化风FRC1115、FRC115A
[P] － 投用气控式外取热提升风FRC1116
［P] － 全开下列阀阀门
（ )－ 沉降器顶放空
( ）－ 提升管底放空
( ）－ 油气大管放空
( )－ 下流式外取热器放空
（ ）－ 气控式外取热器放空
( ）－ 烟机入口蝶阀前放空
( )－ 辅助燃烧室一二次风电动阀
(M) － 确认备用风机B1102具备供风条件
2) 备用风机供风
（M） － 联系机组岗位供风
（I) － 再生压力控制在0.02～0。03MPa
（I） － 主风量控制在4000Nm3/min
(P） － 检查各松动点、放空点贯通吹扫半小时确认畅通关闭放空
3) 反再系统升压
［M] － 通知气密人员做好准备
[P］ － 关小沉降器顶放空阀
[P］ － 关小提升管底放空
［P] － 关小油气大管盲板前放空阀
[P] － 关小气控式下流式外取热器放空R1103A/B
（I） － 用双动滑阀PRC1101A控制反再系统升压至0.18MPa，确认反再压力
4.1.2辅助燃烧室点火
1) 点火准备
（P） － 确认火炬线畅通
（P） － 主风一二次电动阀好用
(P) － 确认辅助燃烧室百叶窗看窗好用
(P） － 确认电打火枪是否好用
（P） － 确认辅助燃烧室各温度指示好用
2) 引瓦斯
［P] － 关闭蒸汽阀
［M]－ 联系保运拆除进装置瓦斯盲板
[P］ － 联系调度瓦斯进装置
［P] － 投用瓦斯分液罐V1116蒸汽加热，燃料气分液罐排凝
［P] － 打开燃料气至火炬吹扫
[P］ － 将瓦斯引至辅助燃烧室前，联系化验瓦斯氧含量不大于0。5%
［I］ － 联系分馏从封油组立处将燃烧油引至F1101前切水
[P] － 引蒸汽
［P] － 引非净化风至F1101前
3) 点炉
［M］－ 控制再生压力0。03MPa
［P] － 联系调度瓦斯进装置,主风量控制FRCA1401为60KNm3
[P] － 一次风电动阀稍开，二次风电动阀开60%,百叶窗开40％
［P] － 调整好电打火枪位置，开小瓦斯火嘴，启用电打火器点火
注 意
若30秒钟内小火嘴没有点着,则关闭瓦斯阀，吹扫5分钟后，方可以再次点火

［I］ － 按升温曲线要求调整炉的一二次风阀开度或瓦斯量
[I] － 升温曲线温度点为提升段出口FRCA1101、汽提段TI1106A、油气大管TI1215、再生器稀相TI1116A、下流外取热FI1136A、气控外取热TI1132A
[I］ － 根据反再系统升温点来调整提升管、沉降器顶、油气大管、气控式和下流式外取热器放空
［I] － 升温过程中要30分钟活动一下待生、再生、循环、下流式外取热下滑阀50%左右
4) 投用反再系统蒸汽
[P] － 投用主风事故蒸汽
[I] － 投用主风事故蒸汽自保阀
［P] － 投用防焦蒸汽预汽提蒸汽
[P] － 投用原料油、回炼油、油浆
[P］ － 投用终止剂、MGD雾化蒸汽
[P] － 投用汽提预汽提锥体松动蒸汽
[P］ － 投用再生器燃烧油雾化蒸汽
［P］ － 投用再生滑阀吹扫蒸汽、双动滑阀吹扫、待生滑阀吹扫汽
[P] － 投用循环、下流式外取热下滑阀吹扫风
稳定状态S2
反再系统150℃恒温结束,气密合格， 辅助燃烧室已点火。

稳定状态卡

参数：
（I） －瓦斯罐V1116压控PIC1127压力为0.3MPa
TRCA1101：150℃ TI1106A:150℃
TI1132A：150℃ TI1136A：150℃
TI1215：150℃
（I） － 确认反再系统150℃恒温结束
（P） － 确认反再系统气密合格
(P) － 确认辅助燃烧室燃烧正常
(P) － 确认备用风机供风正常
(P) － 确认反再系统投用蒸汽
（P） － 确认松动风投用

4.1。3反再系统由150℃向350℃升温
4。1.3.1 反再系统升温热紧
（M) － 确认反再系统150℃恒温结束
[I］ － 按升温曲线反再系统向350℃升温
（M) － 当再生器稀相温度达到250℃，联系对各滑阀、人孔热紧
［P] － 再生双动滑阀投用吹扫蒸汽
［P] －待生、循环、外取热器下滑阀投用吹扫蒸汽
4.1.3。2反再系统由150℃向350℃升温
(I) － 150℃向350℃升温速度为不大于25℃/h
(I） － 150℃向350℃升温时间为8小时
（I） － 反再系统350℃恒温时间为24 小时
热紧时，应适当放慢升温速度
稳定状态S3
反再系统350℃恒温结束,热紧完毕，辅助燃烧室燃烧正常。

稳定状态卡

(I） －瓦斯罐V1116 压控PIC1127压力为0。3MPa
确认以下各点参数为：
TRCA1101：350℃ TI1106A：350℃
TI1132A:350℃ TI1136A：350℃
TI1215:350℃
（I) － 确认反再系统350℃恒温结束
（P） － 确认辅助燃烧室燃烧正常
（P) － 确认备用风机供风正常
(P) － 确认反再系统投用蒸汽
(P） － 反再系统350℃热紧结束
4.1。4配合分馏建立原料、回炼油浆循环
4.1.4.1 分馏建立原料油循环
（M) － 联系分馏建立原料油循环
［P］ － 原料油进入原料组立走开工循环线
［P］ － 投用原料进料自保
[P] － 投用原料集合管预热县进入补油线流程
4.1.4.2 分馏建立回炼油循环
（M) － 联系分馏建立回炼油循环
［P］ － 投用回炼油回炼流程
[P] － 打开回炼油回炼控制阀FRC1113、FRC1103
[P］ － 打开回炼油预热线返回补油线
4。1。4.3 分馏建立油浆循环
(M） － 联系分馏建立油浆循环
［P] － 投用油浆回炼流程
[P] － 打开油浆回炼控制阀FRC1113、FRC1103
［P] － 投用返回3。3。7.2

稳定状态S4
反再系统350℃恒温结束，联系分馏建立原料、回炼油、油浆三路循环。

稳定状态卡

（I） － 确认原料循环正常
（P) － 确认确认回炼油循环正常
（P） － 确认油浆循环正常
4。1。5反再系统550℃恒温
4。1.5。1 反再系统升温至550℃恒温
［P] － 反再系统由350℃向550℃升温速度、时间、水汽
[I］ －按实际数据绘制升温曲线
[I] － 确认反再系统升温至550℃
4.1.5.2气压机低速运转
(M) － 联系机组按规程启动气压机低速运转
（P） － 确认气压机运转正常
4.1.5。3 准备加剂系统
(M) － 新鲜催化剂400t装至V1101平衡催化剂400t装至V1102助燃剂
［P］ － 贯通大型加卸料线，再生器R1102至废催化剂罐V1103畅通
[P］ － 转好V1101、V1102至R1102加剂流程，R1102器壁大阀开
[P] － V1101、V1102加剂线输送风投用
[P] － V1101、V1102底下第一道阀全开，底下第二道手阀关
［P］ － V1101、V1102顶放空关，顶旋风分离器CY1101、CY1102出入口关
（P） － 确认V1101、V1102顶压力表好用
［P］ － 打开 V1101、V1102充压风
（I） － V1101、V1102压力控制PIC1125为0.45MPa
[P］ － 投用V1101、V1102、V1103底部锥体松动风
[P] － 贯通再生器、辅助燃烧室、气控式外取热器提升风底部卸料线
［P］ － 转V1101至R1102小型加料流程
[P］ － 投用再生器燃烧油雾化蒸汽
[P] － 反应分馏同时给汽，顶部放空大量见汽，吹扫30分钟
[P] － 缓慢关闭沉降器顶油气大管直至全关
（M） － 联系分馏缓慢关闭分馏塔顶放空,打开塔顶蝶阀，引蒸汽走正常油气流程
［I] －用分馏塔顶蝶阀PIK1201D控制反应压力0。10MPa，保持反应压力大于再生压力，两器压力平稳
[P］ － 关闭下流式和气控式外取热器放空
（I) －将反应压力提至0。12MPa，再生压力用双动滑控制0.11MPa
［P］ － 现场观察F1101炉火燃烧情况及炉温变化
4。1.4.4调整两器参数,达到装剂条件
（I) － 原料油雾化蒸汽控制为22t/h汽提蒸汽控制7t/h预汽提蒸汽控制17t/h
（I） － 主风量控制4500Nm3/min
（I) － 反应控制0.13Ma,再生压力为0。12MPa
（I） － 再生器密相温度550℃，沉降器温度大于250℃
（I） － F1101按分布管前温度600℃，炉膛温度不大于1000℃
[P］ － 投用反再系统所有松动点
［M] － 联系机组并增压机B1103A/B，投用增压机

稳定状态卡S5
大盲板拆除，反应分馏连通，主风量4500Nm3/min，反应压力0。13MPa,再生压力0。10MPa，再生密相温度600℃；沉降器温度大于250℃.

稳定状态卡

(I) － 确认反再系统550℃恒温
（I) － 确认气压机低速运行
(I) － 确认加剂准备完毕
参数:
TRCA1101： 550℃左右 TI1151：不大于1000℃
TI1215: 550℃左右 TI1155:不大于580℃
TI1116A: 550℃左右 TI1132A：大约550℃
TI1136A：大约550℃
4。1.5热拆大盲板,赶空气
（I） － 关闭再生、待生滑阀，打开沉降器和油气大管
(I) － 控制再生压力0.02 － 0。03MPa，主风量FRCA1401为3800Nm3/min
[P] － 提升管底、待生滑阀前排凝稍开
［P] － 打开汽提蒸汽、原料油雾化蒸汽、预提升蒸汽赶空气,沉降器顶见汽30分钟，关小以上蒸汽，保持微正压
[M] － 联系保运拆盲板,打开盲板前放空，排凝
(P) － 确认大盲板拆除完毕

4。1.5.1赶空气反应分馏连通
注 意
赶空气时,室内与室外协调控制好反再压力、再生器温度平稳

[P] － 打开原料、回炼油、油浆、终止剂、进料雾化蒸汽、废汽油进料雾化蒸汽
［P] － 打开汽提蒸汽、预汽提蒸汽、防焦蒸汽、FSC蒸汽
（P） － 投用再生待生斜管松动风
［P] － 投用沉降器顶放空反吹蒸汽、油气大管放空反吹风
4.1。5.2 再生器分布管前温度达到550℃恒温
［P] － 投用主风事故蒸汽疏水阀
参数：
PRA1102：0.13 MPa, PRCA:0。12 MPa，
TRCA1101不大于250℃ TI1120A:600℃
炉膛温度：
TI1150、TI1151不大于1000℃ TI1154、TI1155不大于580℃
4.1。6装催化剂建立两器流化、喷油,调整操作
［I］ － 关闭再生、待生、循环、下流式外取热器滑阀，所有排凝放空
[M]－ 联系拆除提升管各喷嘴盲板
［P］ － 配合拆除提升管各喷嘴盲板
［P］ － 打开V1102底大型加剂第二道阀4 － 5个扣,向再生器加速加剂
［P] － 使V1102底大型输送风压力维持0。25 － 0.3MPa
(I） － 在确保再生器分布管温度不大于320℃，快速加剂封住料腿,减少催化剂跑损
[P] － 检查提升管底部,待生滑阀前有无催化剂
(I) － 确认二密藏量为130 t
［P] － 根据再生器床层温度调整F1101温度，使再生器达到380℃以上

注 意
刚加剂时,要快速加剂,待封住料腿之后，方可放慢加剂速度,尽快使再生器温度达到380℃以上

［M]－ 联系拆除燃烧油盲板
［P] － 配合拆除燃烧油盲板
（P） － 确认燃烧油流程
[P] － 燃烧油切水,对开燃烧油器阀，喷入1分钟，床层温度不上升
[I］ － 提高再生器床层温度10℃后再喷，着后,调整加速，保证床层温度不大于400℃
[P］ － 按规程听F1101,关闭燃烧油瓦斯阀，全并一二次风电动阀
[I] － 继续加剂使烧焦罐WR1108为120t，二密藏量WR1104为170t,烧焦罐出口温度为550℃，减慢加料
（I) － 确认再生器PRC1101A为0.12MPa
4.1。6.1 向沉降器转剂
[M]－ 联系分馏保证油浆循环正常
［P] － 将待生滑阀前存水放净，确认待生滑阀放空关闭
(I） － 确认原料油雾化蒸汽FRC1101为22t/h，汽提蒸汽FRC1106A为4t/h FRC1106B为3t/h
（I) － 确认再生器烧焦罐顶温度550 － 600℃
(I) － 再生器PRC1101A为0。13MPa，pra1102压力为0。12MPa
（I） － 稍开再生滑阀5 － 10%，向沉降器转剂，使WRCA1101为80t,反应温度TRCA1101不大于510℃
（I） － 稍开待生滑阀5 － 10％向再生器转剂，
(I) － 控制好反再压力平衡，根据流化调整待生再生滑阀开度，保证流化
（I） － 控制沉降器藏量WRCA为115t,烧焦罐藏量WR1108为120t二密藏量WR1104为125t
(I) － 反再压力PRA1102为0.12MPa，再生压力PRCA1101A为0。13MPa，反应温度为
480 － 500℃
[P］ － 向再生器加入500Kg助燃剂,停止大型加剂
［P] － V1102放空检尺
（I) － 两器流化正常
4.1。6.2 喷油
（M) － 确认原料泵P1201A/B运转正常
(P） － 确认反飞动流程畅通，控制阀FIC1501B全开
(P） － 确认下喷嘴10个盲板拆除
（P） － 确认回炼油、油浆喷嘴4个盲板拆除
（P) － 确认终止剂、轻污油2个、4个盲板拆除
(M） － 联系稳定控制系统压力
(I) － 确认气压机低速运转
(I) － 确认氧含量表二氧化碳含量表正常投用
(M) － 联系分馏保证原料
［M] － 通知调度准备喷油

注 意
气压机提转速时,反应压力控制不住时，用方火炬控制

[I］ － 用HIC1502、PIC1502控制反应压力
[P］ － 对开回炼油、油浆喷嘴2扣
[P］ － 待反应压力正常后,再对开另外2个喷嘴，同时，关小回炼油、油浆预热线1扣
(I） － 反应温度、压力正常后，对开原料下喷嘴2扣，根据操作依次打开其它8个原料喷嘴
［P] － 关小开工循环线阀至全关，保证集合管压力,关闭原料预热线1扣
(I) － 随着进料量增加,关小原料雾化蒸汽量至正常
（M） － 联系机组气压机提速，至第一临界转速3300 － 3600rpm，反应压力控制不住用放火炬
（I） － 随着进料量增加,关小补油线,事故旁通副线至全关
（I） － 根据再生温度情况，投用下流式、气控式外取热器下滑阀调节取热量，气控式取热器用提升风、流化风调节取热量，减小燃烧油量至全关，并扫线
(I) － 富气量增加后，全开分馏塔顶蝶阀PIK1201D
（I) － 在机组提速，开大反飞动FIC1501B增加入口流量
［I] － 当气压机转速到4905rpm时，通知反应、机组将FSD用PRC1201控制反应压力
4.1.7调整操作
[I] － 用PRC1201控制反应压力PRA1102大约在0.16MPa
［ ] － 用PRC1101A控制再生压力为0。18MPa，PRC1101B投自动给定值0.182MPa
[ ] － 再生器烧焦罐顶温度FI1120A为690℃，二密温度为700℃
［ ] － 提升管温度TRCA1101为500℃
［ ] － 原料预热温度200 － 220℃
[ ] － 沉降器藏量WRCA1101为115t， 烧焦罐藏量WR1108为120t,二密藏量WR1104为125t
［ ] － 原料雾化蒸汽FRC1101为16t/h
［ ］ － 汽提蒸汽FRC1106A/B大约7t/h
[ ] － 烟气氧含量AR1401为2％以上
［I］ － 下列仪表投自动
TRCA1101： SP=500 WRCA1101: SP=115
PRC1201： 根据PRA1102压力投自动
PRC1101A： SP=0.18MPa PRC1101B: SP=0。182MPa
4。1.7.1 投用反再系统自保
［I] － 反应温度低
[I］ － 反再两器差压超限
[I］ － 装置切断进料
[I］ － 装置切断两器
［I] － 装置切断主风
［I］ － 装置切断增压风
4。1.7.2投用小型加剂
［P] － 转好小型加剂流程
[I] － 联系仪表投用小型自动加剂
4.1。7。3投用钝化剂
［M]－ 联系给P1101送电
(P） － 确认P1101达到备用条件
[P] － 改通钝化剂流程
[P] － 启动P1101，投用钝化剂

稳定状态S7
反应新鲜进料量≮240吨/小时，各单元操作稳定，产品质量合格,相关自保投用。

稳定状态卡

(P） － 确认F1101熄火
(P) － 确认燃烧油停，扫线
（P) － 确认小型加料正常
（P) － 确认投用钝化剂
(P) － 确认投用硫转移剂
(P） － 确认两个外取热器投用
参数:
FRCA1214：437t/h FRC1101:大约16t/h
TRCA1101：480 － 500℃ FRC1106A/B：7t/h
PRA1101:0。16MPa PRC1101A：0。18MPa
FRC1108：10t/h TI1120A：680 － 700℃
WRCA1101：80 － 140t WR1104：100 － 200t
WR1108：80 － 140t
4。1.8开工收尾
4。1.8.1投用烟机
[M] － 联系机组按操作规程投用烟机
(P） － 确认烟机运行正常
4。1.8。2备机与主机切换
[M］ － 联系机组按规程开主风机B1101
(P） － 确认主风机运行正常
[M］ － 联系反应岗位联合主风机与备机切换
(P) － 确认切换完毕,调整好主风量与增压风量

最终状态FS
装置按生产计划进行生产

2. 正常运行
熟悉工艺流程,维持各工艺参数稳定,密切注意各工艺参数的变化情况，发现突发事故时，应先分析事故原因，并及时正确的处理。

3. 正常停车
3。1停工前准备
3。1.1准备工作
［P] － 确认平衡催化剂罐V1102废催化剂罐V1103空罐,罐顶放空全并
［P] － 转好大型卸料再生器烧焦罐R1102至V1102、V1103流程
［P］ － 开R1102卸料根部输送风贯通卸料线
［P] － 贯通辅助燃烧室F1101底部卸料
[P] － 贯通气控式外取热器R1103A底部卸料
3.1。2停止注钝化剂、硫转移剂,小型加料
1) 停止注钝化剂、硫转移剂
［P] － 停注钝化剂、硫转移剂注入泵P1101A/B、P1105A/B
［P］ － 关闭钝化剂、硫转移剂注入原料线根部手阀，打开倒淋，放剂
［P］ － 打开P1101A/BP1105A/B出口倒淋、钝化剂罐V1105倒淋排剂
(P） － 确认钝化剂、硫转移剂无,关闭倒淋
［P］ － 打开钝化剂罐、硫转移剂罐上水
［P] － 联系电工,开钝化剂泵、硫转移剂泵，打水循环，清洗管线、罐、泵
(P) － 确认清洗完毕，停泵放水
2) 停止小型加料
[P］ － 停工前8小时，关闭新鲜催化剂罐底根部小型加料
［P] － 关闭再生器R1102烧焦罐根部小型加料线阀
［P] － 按自动加料操作法停止自动加料
3) 特殊阀门
（P） － 确认大小放火炬HIC1502、PIC1502完好
(P） － 确认再生、待生、循环、双动滑阀和下流式外取热下滑阀好用
(P） － 确认分馏塔顶蝶阀PIK1201D完好
4) 开备用风机
［M］ － 联系机组开备机
[P] － 根据备用风机规程启动备用风机B1102
(P) － 确认备用风机运转正常
稳定状态S2
催化剂罐空，停钝化剂、硫转移剂注入和小型加料
确认
（ ） － 平衡、废催化剂罐空
( ) － 大型卸料畅通
( ) － 停止注入钝化剂、硫转移剂
( ) － 停止小型加料
( ) － 备用风机运转正常
3.2反应降温、降量、降压
停干气,再生器加一氧化碳助燃剂
3。2。1停干气
[I] － 联系稳定,停干气
[I] － 关闭FRC1107干气，缓慢打开FRC1108预提蒸汽控制大约10t/h
3.2.2降量
［I］ － 原料按20 － 25t/h降处理量，关小回炼油回炼量，开大原料雾化蒸汽FRC1101
［I］ － 原料FRCA1214降至300t/h，关闭回炼油、油浆FRC1113FRC1103，开大回炼油雾化蒸汽FRC1102
(P) － 确认回炼油油浆喷嘴手阀关
［P] － 打开回炼油、油浆预热线和扫线蒸汽
［I] － 根据烧焦罐TI1122A温度，降低下流式和气控式外取热负荷
［I] － 烟气氧含量AR1401控制不小于2%，联系机组降低FRCA1401主风量
3。2。3降量、降压
［I] － 原料FRCA1214降至280t/h，继续开大原料雾化蒸汽量
［I］ － 联系机组，用双动滑阀降低再生压力PRC1101A为0.18MPa
[I］－ 开大反飞动控制FIC1501B,保证气压机入口汽量；用PRC1201控制沉降器压力PRA1102为0.16MPa
(P） － 确认备用风机运转正常
（M) － 联系机组,按规程切换备用主风机B1102
（M） － 联系机组,按规程停烟机BF1101、主风机B1101
（P) － 确认烟机出口水封罐V1109上水完好
稳定状态S3
原料量280t/h,切换备用主风机
确认下列各参数
（ ） － 原料量降至280t/h PRA1102为0。16MPa
( ) － 备用风机运转正常 PRC1101为0。18MPa
3。3切断进料
[I］ － 继续将原料量,使FRCA1214至240t/h时切断进料
(P） － 确认原料喷嘴第一道阀全关
[I] － 全并原料雾化蒸汽FRC1101预提升蒸汽FRC1108
（P） － 确认原料事故旁通侧线开，使原料进入分馏塔
（P) － 确认原料预热线、扫线蒸汽开
［I] －切断进料量,反应压力用放火炬HIC1502、PIC1502控制线或分馏塔顶蝶阀PIK1201D控制
［I］ － 控制PRA1102压力为0.18MPa，再生器压力P
