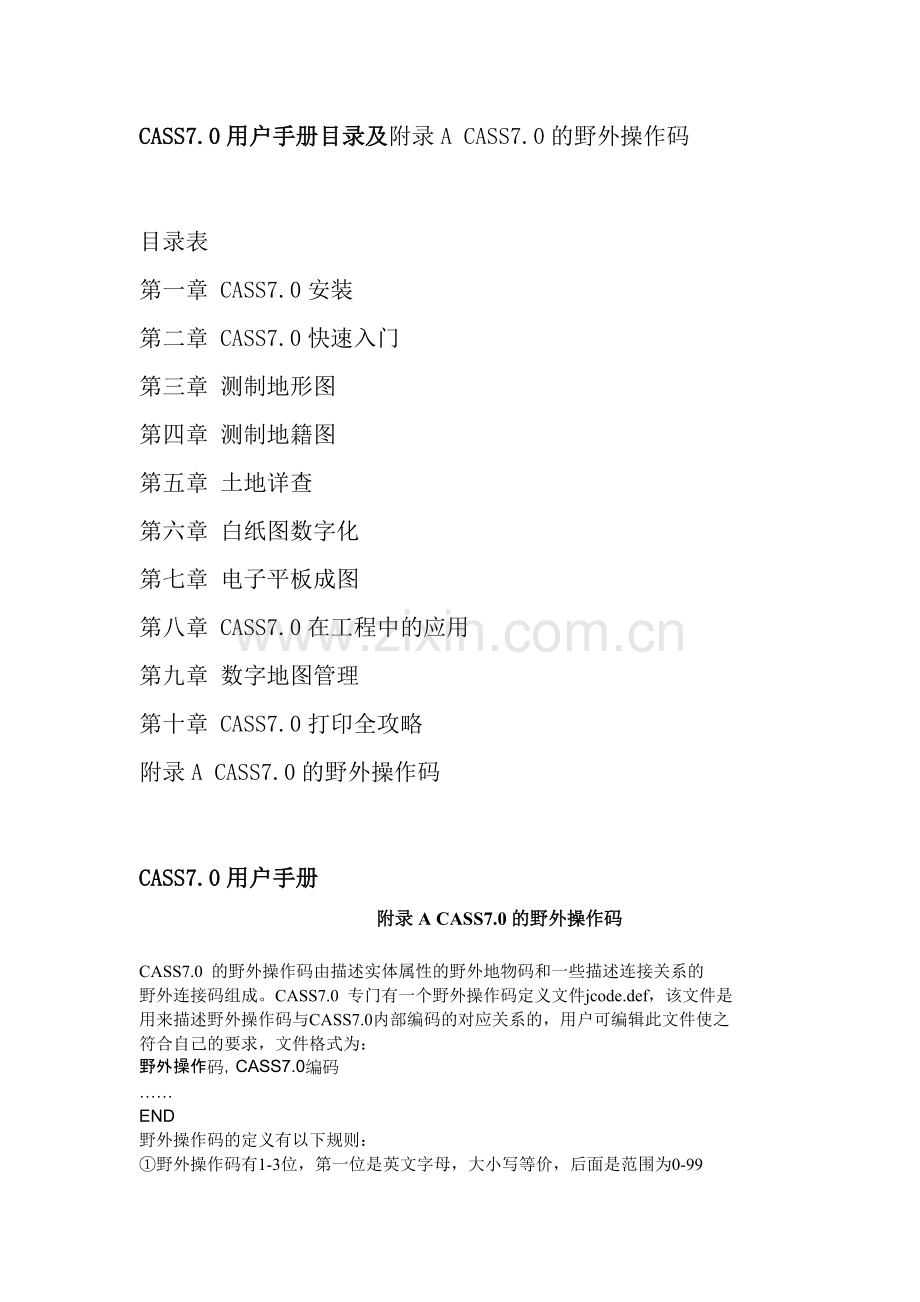

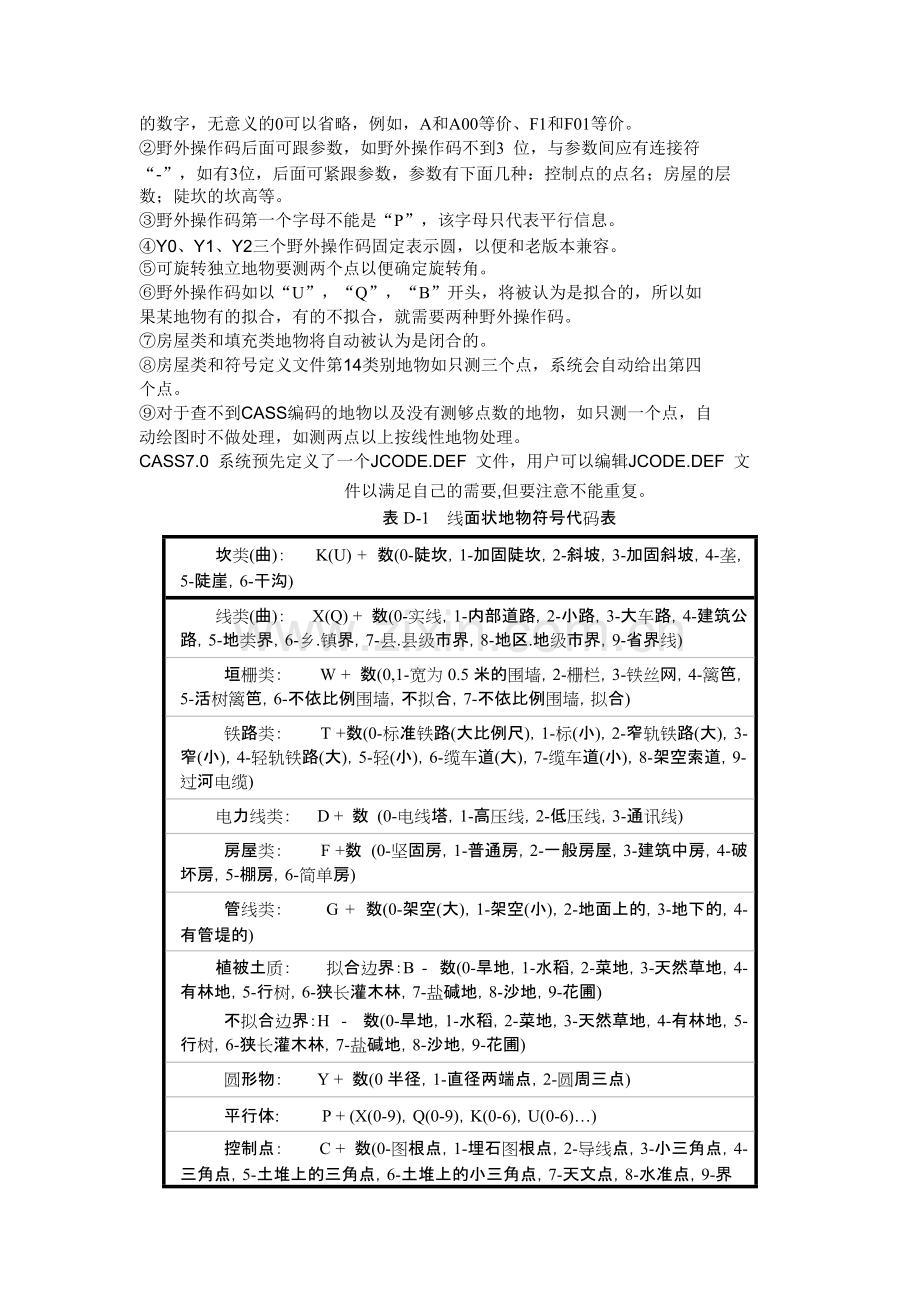

CASS7.0CASS7.0 用户手册目录及用户手册目录及附录 A CASS7.0 的野外操作码目录表第一章 CASS7.0 安装第二章 CASS7.0 快速入门第三章 测制地形图第四章 测制地籍图第五章 土地详查第六章 白纸图数字化第七章 电子平板成图第八章 CASS7.0 在工程中的应用第九章 数字地图管理第十章 CASS7.0 打印全攻略附录 A CASS7.0 的野外操作码CASS7.0CASS7.0 用户手册用户手册附录附录 A CASS7.0 的野外操作码的野外操作码CASS7.0 的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外连接码组成。CASS7.0 专门有一个野外操作码定义文件jcode.def，该文件是用来描述野外操作码与CASS7.0内部编码的对应关系的，用户可编辑此文件使之符合自己的要求，文件格式为：野外操作码，CASS7.0编码END野外操作码的定义有以下规则：野外操作码有1-3位，第一位是英文字母，大小写等价，后面是范围为0-99的数字，无意义的0可以省略，例如，A和A00等价、F1和F01等价。野外操作码后面可跟参数，如野外操作码不到3 位，与参数间应有连接符“-”，如有3位，后面可紧跟参数，参数有下面几种：控制点的点名；房屋的层数；陡坎的坎高等。野外操作码第一个字母不能是“P”，该字母只代表平行信息。Y0、Y1、Y2三个野外操作码固定表示圆，以便和老版本兼容。可旋转独立地物要测两个点以便确定旋转角。野外操作码如以“U”，“Q”，“B”开头，将被认为是拟合的，所以如果某地物有的拟合，有的不拟合，就需要两种野外操作码。房屋类和填充类地物将自动被认为是闭合的。房屋类和符号定义文件第14类别地物如只测三个点，系统会自动给出第四个点。对于查不到CASS编码的地物以及没有测够点数的地物，如只测一个点，自动绘图时不做处理，如测两点以上按线性地物处理。CASS7.0 系统预先定义了一个JCODE.DEF 文件，用户可以编辑JCODE.DEF 文件以满足自己的需要,但要注意不能重复。表 D-1 线面状地物符号代码表坎类(曲)：K(U)+数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)线类(曲)：X(Q)+数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)垣栅类：W+数(0,1-宽为 0.5 米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)铁路类：T+数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)电力线类：D+数(0-电线塔，1-高压线，2-低压线，3-通讯线)房屋类：F+数(0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)管线类：G+数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管堤的)植被土质：拟合边界：B-数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)不拟合边界：H-数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)圆形物：Y+数(0 半径，1-直径两端点，2-圆周三点)平行体:P+(X(0-9)，Q(0-9)，K(0-6)，U(0-6)控制点：C+数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点)例如：K0直折线型的陡坎，U0曲线型的陡坎，W1土围墙T0标准铁路(大比例尺)，Y012.5以该点为圆心半径为 12.5m 的圆表 D-2 点状地物符号代码表符号类别编 码 及 符 号 名 称水系设施A00水文站A01停泊场A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08急 流A09过江管线标A10信号标A11露出的沉船A12淹没的沉船A13泉A14水 井土质A15石 堆A16学 校A17肥气池A18卫生所A19地上窑洞A20 电视发射塔居民地A21地下窑洞A22窑A23蒙古包A24上水检修井A25 下水雨水检修井A26圆形污水蓖子 A27下水暗井A28 煤气天然气检修井 A29热力检修井A30电信入孔A31电信手孔A32电力检修井A33工业、石油检修井A34液体气体储存设备 A35不明用途检修井A36消火栓A37阀 门A38水龙头管线设施A39长形污水蓖子 电力设施A40变电室A41无线电杆.塔 A42电 杆 军事设施A43旧碉堡A44雷达站道路设施A45里程碑A46坡度表A47路 标A48汽车站A49臂板信号机 独立树A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树A54烟 囱A55露天设备A56地 磅A57起重机A58探 井A59钻 孔A60石油.天然气井A61盐 井A62废弃的小矿井A63废弃的平峒洞口工矿设施A64废弃的竖井井口A65开采的小矿井A66开采的平峒洞口A67开采的竖井井口A68加油站A69气象站A70路 灯A71照射灯A72喷水池A73垃圾台A74旗 杆A75亭A76岗亭.岗楼A77 钟楼.鼓楼.城楼 A78水 塔A79水塔烟囱A80环保监测点A81粮 仓A82风 车公共设施A83水磨房.水车A84避雷针A85抽水机站 A86地下建筑物天窗A87纪念像碑A88碑.柱.墩A89塑 像A90庙 宇A91土地庙A92教 堂A93清真寺A94敖包.经堆A95宝塔.经塔A96假石山宗教设施A97 塔形建筑物A98 独立坟A99 坟 地表 D-3 描述连接关系的符号的含义符 号 含 义+本点与上一点相连，连线依测点顺序进行-本点与下一点相连，连线依测点顺序相反方向进行 n+本点与上 n 点相连，连线依测点顺序进行 n-本点与下 n 点相连，连线依测点顺序相反方向进行 p本点与上一点所在地物平行 np本点与上 n 点所在地物平行+A$断点标识符,本点与上点连-A$断点标识符,本点与下点连“+”、“-”符号的意义：（“+”、“-”表示连线方向）1 2 1 21（F1）2+1（F1）2-操作码的具体构成规则如下：1对于地物的第一点，操作码=地物代码。如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。图D-1 地物起点的操作码2连续观测某一地物时，操作码为“+”或“-”。其中“+”号表示连线依测点顺序进行；“-”号表示连线依测点顺序相反的方向进行，如图D-2所示。在CASS中，连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。图D-2 连续观测点的操作码3交叉观测不同地物时，操作码为“n+”或“n-”。其中“+”、“-”号的意义同上，n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数)，还可用“+A”或“-A”标识断点，A是任意助记字符，当一对A断点出现后,可重复使用A字符。如图D-3所示。图D-3 交叉观测点的操作码4观测平行体时，操作码为“p”或“np”。其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。如图 D-4 所示。野外操作码的定义有以下规则：野外操作码有 1-3 位，第一位是英文字母，大小写等价，后面是范围为 0-99 的数字，无意义的 0 可以省略，例如，A 和 A00 等价、F1 和 F01 等价。野外操作码后面可跟参数，如野外操作码不到 3 位，与参数间应有连接符“-”，如有 3 位，后面可紧跟参数，参数有下面几种：控制点的点名；房屋的层数；陡坎的坎高等。野外操作码第一个字母不能是“P”，该字母只代表平行信息。Y0、Y1、Y2 三个野外操作码固定表示圆，以便和老版本兼容。可旋转独立地物要测两个点以便确定旋转角。野外操作码如以“U”，“Q”，“B”开头，将被认为是拟合的，所以如果某地物有的拟合，有的不拟合，就需要两种野外操作码。房屋类和填充类地物将自动被认为是闭合的。房屋类和符号定义文件第 14 类别地物如只测三个点，系统会自动给出第四个点。对于查不到 CASS 编码的地物以及没有测够点数的地物，如只测一个点，自动绘图时不做处理，如测两点以上按线性地物处理。CASS7.0 系统预先定义了一个JCODE.DEF 文件，用户可以编辑 JCODE.DEF 文件以满足自己的需要,但要注意不能重复。
