28.水质工程学-I-—过滤-§4-6虹吸滤池.ppt

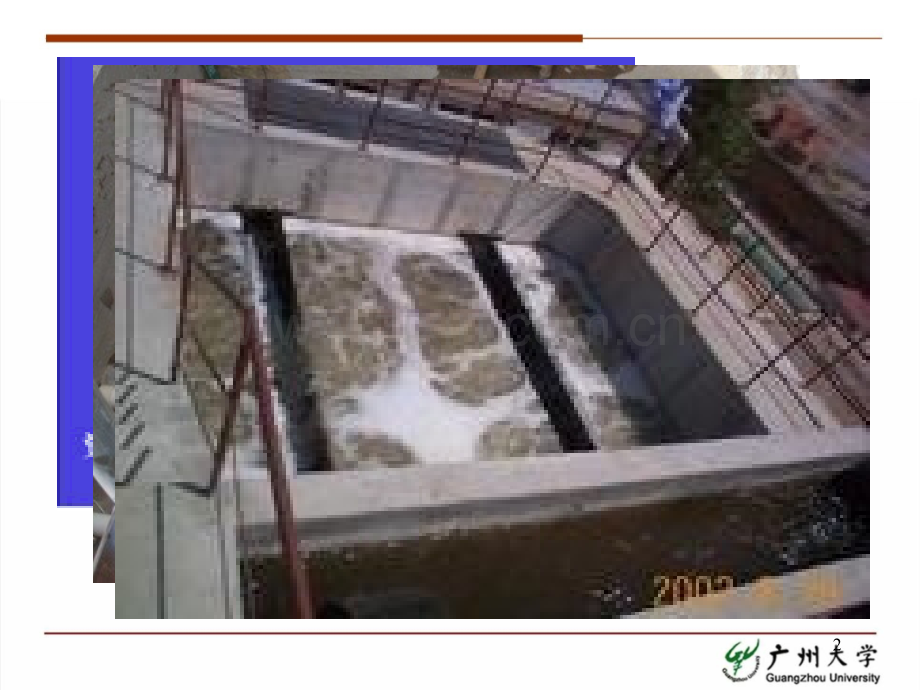

水质工程学水质工程学第四章第四章 过过 滤滤4-6 4-6 虹吸滤池虹吸滤池 主讲：张朝升主讲：张朝升 教授教授12过滤过滤反洗反洗4-6 4-6 虹吸滤池虹吸滤池 虹吸滤池是快滤池的一种，虹吸滤池是快滤池的一种，可以利用滤池本身的出水可以利用滤池本身的出水量、水头进行冲洗，不需要设置冲洗高位水箱或水泵；量、水头进行冲洗，不需要设置冲洗高位水箱或水泵；可以在一定的范围内，根据来水量的变化自动均衡地调可以在一定的范围内，根据来水量的变化自动均衡地调节各格滤池的滤速，不需要滤速控制设施；滤池出水水节各格滤池的滤速，不需要滤速控制设施；滤池出水水位永远高于滤层，不会发生负水头现象。位永远高于滤层，不会发生负水头现象。虹吸滤池虹吸滤池池深较大；不能排放初滤水；冲洗强度受其它池深较大；不能排放初滤水；冲洗强度受其它几格滤池出水量的影响，故冲洗效果不象普通快滤池那几格滤池出水量的影响，故冲洗效果不象普通快滤池那样稳定。样稳定。一、虹吸滤池构造一、虹吸滤池构造滤池的进水和冲洗水的排除都由虹吸管完成，所以叫虹吸滤滤池的进水和冲洗水的排除都由虹吸管完成，所以叫虹吸滤池。虹吸管的运行用真空系统控制。池。虹吸管的运行用真空系统控制。二、虹吸滤池的虹吸系统二、虹吸滤池的虹吸系统H H砂层砂层垫层垫层H1H2虹吸滤池过滤时，由于滤后水位永远高于滤层，保持正水头过滤，虹吸滤池过滤时，由于滤后水位永远高于滤层，保持正水头过滤，所以不会发生负水头现象。每个单元的滤池水位，由于通过滤层所以不会发生负水头现象。每个单元的滤池水位，由于通过滤层的水头损失不同而不同。的水头损失不同而不同。虹吸滤池因为低水头冲洗，因此要采用小阻力配水。虹吸滤池因为低水头冲洗，因此要采用小阻力配水。三、虹吸滤池设计要点三、虹吸滤池设计要点 1.1.虹吸滤池的设计虹吸滤池的设计v v、滤料组成、冲洗强度等与普通快滤池相同，、滤料组成、冲洗强度等与普通快滤池相同，这里仅讨论几个特殊问题。这里仅讨论几个特殊问题。2.2.滤池分格数：为满足滤池冲洗要求，滤池分格数应满足以下条滤池分格数：为满足滤池冲洗要求，滤池分格数应满足以下条件：件：v F n v F n 3.6 q F3.6 q F q q冲洗强度冲洗强度L/mL/m2 2S S；F F单格滤池面积单格滤池面积m m2 2；v v设计滤速设计滤速m/h,m/h,n n滤池分格数。滤池分格数。通常滤池分格数通常滤池分格数6 68 8格，成组设计，每个水厂最少有两格，成组设计，每个水厂最少有两组滤池。组滤池。虹吸滤池不需要冲洗水塔或冲洗水泵虹吸滤池不需要冲洗水塔或冲洗水泵,因各格滤池底部因各格滤池底部空间通过连通渠相互沟通空间通过连通渠相互沟通,当一格冲洗时当一格冲洗时,所需冲洗水由所需冲洗水由其他数格滤池的过滤水通过连通渠源源不断地供给其他数格滤池的过滤水通过连通渠源源不断地供给,所所以以,必须成组设置必须成组设置,单格滤池不能单独生产单格滤池不能单独生产.优点优点:1.1.不需要大型闸门及相应的电动或水力等控制设备不需要大型闸门及相应的电动或水力等控制设备;2.2.不需要设置冲洗水箱或冲洗水泵不需要设置冲洗水箱或冲洗水泵;3.3.操作管理方便及易于实现自动化等。操作管理方便及易于实现自动化等。缺点：缺点：1.1.池深较大（池深较大（5 5 6 m),6 m),池体构造较复杂；池体构造较复杂；2.2.洗水排水槽的水浪费掉，消耗水量较大；洗水排水槽的水浪费掉，消耗水量较大；3.3.由于采用小阻力配水系统，冲洗效果不佳，所以，单元由于采用小阻力配水系统，冲洗效果不佳，所以，单元滤池面积不宜过大。滤池面积不宜过大。四四 、虹吸滤池的特点、虹吸滤池的特点END11
