1.前言
1.1工程概况
拟建连州市温馨家园一期商住楼位于连州市东华路北面，由连州市信和置业有限公司兴建。拟建建筑物地上22层，地下1层(半地下室)高约73.50m，基底占地面积约为2059.40m2，总建筑面积约为28906.19m。拟建建筑物预计采用框架-剪力墙结构,呈东西摆布，最大单柱荷载估计11000KN。建筑物设计±0.000标高为96.500m（黄海高程）。矚慫润厲钐瘗睞枥庑赖。
拟建场地位于连州市东华路北侧，属山间槽地地貌单元，现地面标高为97.65～97.73m，最大高差为0.08m，地面很平坦。场地东面为八米路，南面为东华路，西面、北面均为预留空地。聞創沟燴鐺險爱氇谴净。
地基主要由第四系填土、残积层组成，基岩为下石炭系灰岩。
根据邻近建筑场地的地基条件和拟建建筑物特点，基础型式初拟为天然地基浅基础或桩基础，地基基础设计等级为乙级。建筑物工程重要性等级为二级，场地等级和地基等级为二级，按岩土工程勘察等级为乙级进行工作。残骛楼諍锩瀨濟溆塹籟。
1.2勘察工作目的任务
受连州市信和置业有限公司的委托，建材广州地质工程勘察院承担该工程的岩土工程详细勘察任务。为查清场地地基条件，提供建筑物基础设计和施工依据与计算参数，具体任务为：酽锕极額閉镇桧猪訣锥。
（1）查明拟建建筑物地基土、岩分布状况及其工程性能；
（2）查明场地地下水分布类型、埋藏条件及其腐蚀性；
（3）查明不良地质作用类型、分布状态及对工程建设的影响程度，并提供治理建议；
（4）评价场地地震效应，确定场地抗震设防烈度、场地类别、建筑地段及地震动参数；
（5）评价场地稳定性和地基均匀性；
（6）测定场地地基土、岩物理力学性能、分析评价测试结果的可靠适用性；
（7）分析论证建筑物基础设计方案，提供基础设计的岩土计算参数；
（8）提供基础设计与施工的建议。

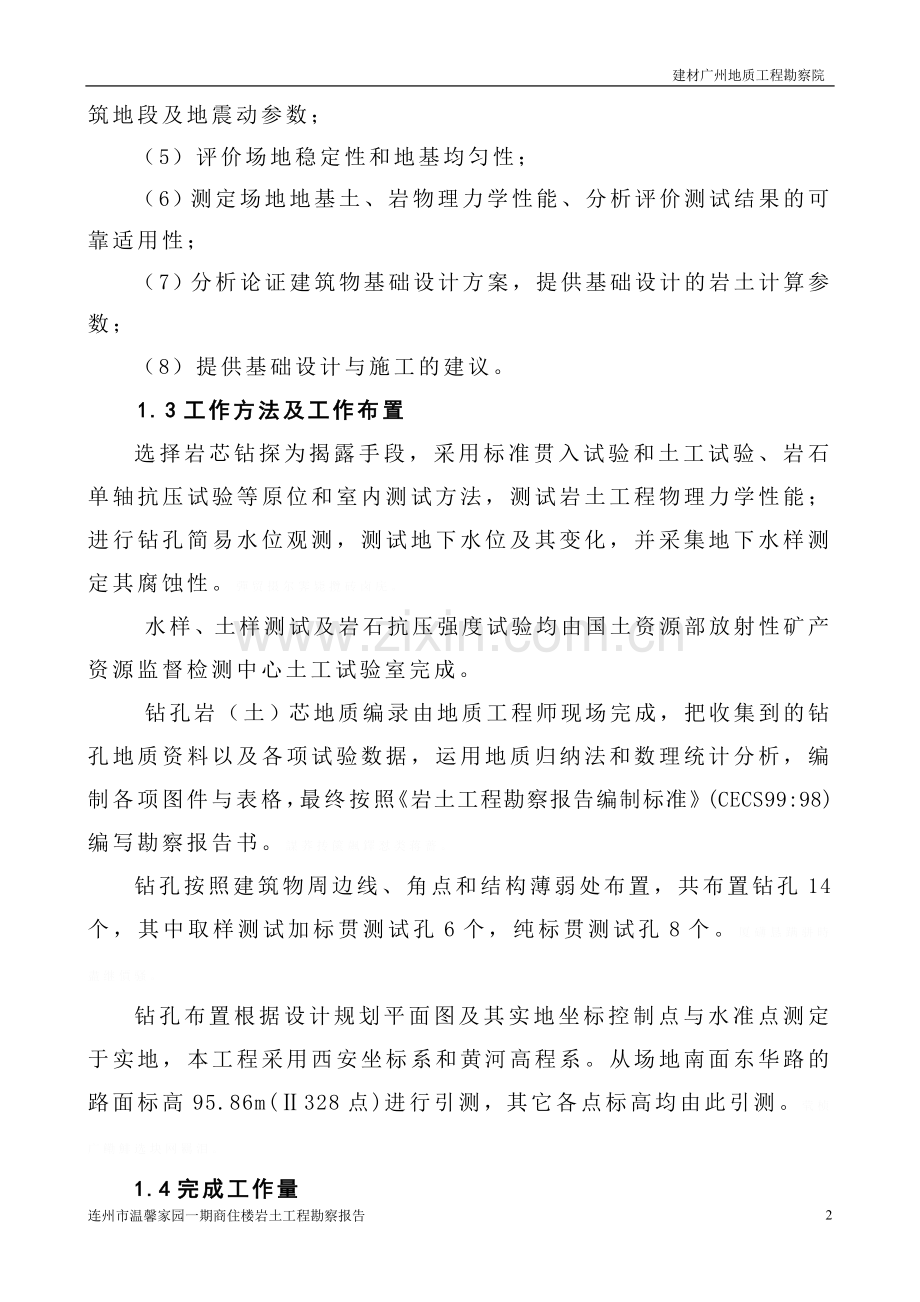

1. 3工作方法及工作布置
选择岩芯钻探为揭露手段，采用标准贯入试验和土工试验、岩石单轴抗压试验等原位和室内测试方法，测试岩土工程物理力学性能；进行钻孔简易水位观测，测试地下水位及其变化，并采集地下水样测定其腐蚀性。彈贸摄尔霁毙攬砖卤庑。
水样、土样测试及岩石抗压强度试验均由国土资源部放射性矿产资源监督检测中心土工试验室完成。
钻孔岩（土）芯地质编录由地质工程师现场完成，把收集到的钻孔地质资料以及各项试验数据，运用地质归纳法和数理统计分析，编制各项图件与表格，最终按照《岩土工程勘察报告编制标准》(CECS99:98)编写勘察报告书。謀荞抟箧飆鐸怼类蒋薔。
钻孔按照建筑物周边线、角点和结构薄弱处布置，共布置钻孔14个，其中取样测试加标贯测试孔6个，纯标贯测试孔8个。厦礴恳蹒骈時盡继價骚。
钻孔布置根据设计规划平面图及其实地坐标控制点与水准点测定于实地，本工程采用西安坐标系和黄河高程系。从场地南面东华路的路面标高95.86m(Ⅱ328点)进行引测，其它各点标高均由此引测。茕桢广鳓鯡选块网羈泪。
1.4完成工作量
我院于2011年2月19日安排1台XY-1型工程钻机进场施工，
2011年3月3日野外施工完毕，然后开展室内资料综合整理和编写岩土工程勘察报告工作，先后完成的各项勘察工作量列表1.1。鹅娅尽損鹌惨歷茏鴛賴。
完成勘探工作量统计表 表1.1
序号
工作名称
单位
完成工作量
工作目的
1
岩芯钻探
m
180.80
揭露土（岩）层分布状态，
2
标贯测试
次
19
原位测定土（岩）工程性能
3
土工试验
件
7
室内测定土样工程性能
4
岩石抗压试验样
组
6
测定岩石抗压强度
5
水质简分析样
个
1
测定地下水的腐蚀性
6
钻孔测量
点
14
放孔并测量钻孔位置与高程
7
钻孔地质编录
m
180.80
收集钻孔地质资料
8
剪切波速测试
孔
7
计算等效剪切波速判定场地类别
1.5执行技术标准
本勘察工作主要执行下列技术标准
（1）《岩土工程勘察规范》（GB50021-2001）（2009年版）
（2）《建筑地基基础设计规范》（GB50007-2002）、（DBJ15-31-2003）
（3）《建筑抗震设计规范》(GB50011-2010)
（4）《建筑桩基技术规范》（JGJ94-2008）
（5）《建筑工程抗震设防分类标准》（GB50223-2008）
（6）《岩土工程勘察报告编制标准》(CECS99:98)
（7）《高层建筑岩土工程勘察规程》(JGJ72-2004、J366-2004)
（8）《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010年版）。
2.地貌单元与地层分布
2.1地貌单元
拟建场地位于连州市枇杷山商住小区一带、东华路北侧，地貌属山间槽地地貌单元，原为耕地，经过人工改造成为商住小区，现整个场地比较平整，勘察时钻孔标高在97.65～97.73m，最大高差为0.08m,比较平坦。拟建场地东面为八米路，南面为东华路，西面、北面均为预留空地。籟丛妈羥为贍偾蛏练淨。
2.2地层分布状态
综合钻孔地质资料，本场地自上而下（自新至老）地基土（岩）分布如下：
2.2.1第四系全新统（Q4）：
层①1杂填土（ml）：厚层状全场地分布。层厚为1.00～2.00m，平均1.54m，标高为97.65～97.73m。灰褐色、灰色，松散，主要由碎石、石块、余泥等建筑垃圾组成，为近期人工回填土，未完成自重固结。預頌圣鉉儐歲龈讶骅籴。
层①2耕土（pd）：薄层状分布于场地的原地表，只有钻孔ZK1、ZK10没有揭露，其他钻孔均有揭露。层厚为0.30～0.60m，平均0.50m。层面埋深为1.10～2.00m，层顶标高为95.66～96.63m。灰色，成份以粉粘粒为主，含有机物和少量植物根，土质粘塑性一般，饱和，松散状。渗釤呛俨匀谔鱉调硯錦。
2.2.2第四系残积层(Q)：
层②1红粘土（el）：巨厚层状分布于整个场地。层厚为1.60～4.40m，平均厚度3.13m。层面埋深为1.00～2.60m，层顶标高为95.06m～96.69m。黄色，成份以粉粘粒为主，土质粘塑性较好，切面较光滑，干强度较高，稍湿，可塑状。铙誅卧泻噦圣骋贶頂廡。
层②2粘土（el）：透镜状揭露于钻孔ZK8、ZK13揭露。层厚为3.60～5.70m，平均厚度4.65m。层面埋深为4.80～5.80m，层顶标高为91.91m～92.92m。黄色，成份以粉粘粒为主，含少量风化碎石，土质粘塑性较好，切面较光滑，干强度较高，饱和，软塑状。擁締凤袜备訊顎轮烂蔷。
2.2.3下石炭统灰岩(C1)：
层③1强风化石灰岩（C1)：厚层状分布，只有钻孔ZK1揭露，层面埋深4.70m，层顶标高92.99m。灰黑色，岩石风化强烈，岩芯成碎石状、碎块状、粉末状，为泥质灰岩，泥质、钙质胶结。该层岩体完整性较差，力学强度低，岩体质量等级为Ⅳ级。贓熱俣阃歲匱阊邺镓騷。
层③2微风化石灰岩（C1)：厚层状全场地分布，揭露厚度＞5.00m，层面埋深3.90～11.50m，层顶标高86.21～93.75m。灰色，岩石坚硬，岩芯较完整，岩芯呈中短柱状，隐晶质结构，中厚层构造，钙质胶结。岩体较完整，岩体质量等级为Ⅲ级。坛摶乡囂忏蒌鍥铃氈淚。
2.2.4溶洞
溶洞(RD): 见于ZK1、ZK5、ZK8、ZK11钻孔中，共揭露溶洞12个，见洞率为28.57%，属于溶洞发育区，稳定性一般较差。溶洞分布及大致情况统计列表2.2.4-1。蜡變黲癟報伥铉锚鈰赘。
溶洞分布及大致情况一览表 表2.2.4-1
序号
孔号
顶板
埋深(m)
顶板
标高（m）
洞高
 （m）
顶板
岩石
顶板岩石厚度（m）
充填物
稳定性
备注
1
ZK1
11.20
86.49
0.90
微风化灰岩
3.60
无充填物
稳定性差
溶洞
12.40
85.29
0.50
微风化灰岩
0.30
无充填物
稳定性差
溶洞
2
ZK5
8.30
89.41
1.10
微风化灰岩
2.00
半充填粉质粘土、碎石等
稳定性较差
溶洞
9.70
88.01
1.00
微风化灰岩
0.30
半充填粉质粘土、碎石等
稳定性较差
溶洞
14.00
83.71
0.60
微风化灰岩
3.30
无充填物
稳定性差
溶洞
3
ZK8
9.10
88.62
0.70
微风化灰岩
0.70
半充填粉质粘土、碎石等
稳定性较差
溶洞
10.30
87.42
1.80
微风化灰岩
0.50
半充填粉质粘土、碎石等
稳定性较差
溶洞
13.20
84.52
1.40
微风化灰岩
1.10
无充填物
稳定性差
溶洞
15.60
82.12
0.60
微风化灰岩
1.00
无充填物
稳定性差
溶洞
16.80
80.92
0.50
微风化灰岩
0.60
无充填物
稳定性差
溶洞
4
ZK11
7.90
89.76
0.20
微风化灰岩
1.60
半充填粉质粘土、碎石等
稳定性较差
溶洞
8.80
88.86
1.30
微风化灰岩
0.70
半充填粉质粘土、碎石等
稳定性较差
溶洞
详细的地层分布状况请见“钻孔柱状图”和“工程地质剖面图”。
3.地下水分布状态
3.1地下水分布类型及埋藏条件
拟建场地主要分布第四系孔隙潜水和基岩裂隙水及岩溶水，第四系杂填土、红粘土，红粘土为弱透水层，含水量不大。基岩裂隙水及岩溶水主要赋存于基岩裂隙、溶洞、溶孔中。上层地下水埋藏较浅，相当于勘察时测到的钻孔水位，直接受大气降水补给；深部地下水主要为基岩裂隙水、溶洞水，局部含水量较大，一般与裂隙及溶洞发育程度有关。地表填土含有一定的上层滞水，水量直接受大气降水影响。買鲷鴯譖昙膚遙闫撷凄。
勘察期间(雨水期)测得地下水稳定性水位埋深在2.50～2.90m，相应标高94.78～95.23m，其水位受大气降水、自然排泄、蒸发等因素影响，其水位变化幅度在1.00～2.00m之间。綾镝鯛駕櫬鹕踪韦辚糴。
3.2地下水环境类型及地层渗透性类别
拟建场地地下水为弱透水层且直接临水，环境类型属Ⅱ类。渗透性类别为B类。
3.3地下水腐蚀性
本次在钻孔ZK2中采集地下水水质简分析样1件，其结果列表3.3.1。
地下水水质简分析结果表 表3.3.1
样
号
单 位
阳离子
阴 离 子
CO2
PH
备注
Ca2+
Mg2+
SO42-
Cι-
HCO3-
游离
侵蚀
S2-1
毫克/升
42.60
0.00
31.80
1.70
54.70
22.20
0.60
7.20
重碳酸钙型淡水
毫克当量/升
2.126
0.00
0.662
0.048
0.896

根据表3.3.1水质分析结果按照《岩土工程勘察规范》（GB50021-2001）（2009年版）表12.2.1～表12.2.5判别，地下水环境类型和渗透类型水对混凝土结构具微腐蚀性；在干湿交替环境下地下水对钢筋混凝土结构中的钢筋具微腐蚀性。驅踬髏彦浃绥譎饴憂锦。
建筑材料对地下水的防护，应符合《工业建筑防腐蚀设计规范》（GB50046）的要求。
4.土（岩）工程性能
4.1标贯测试结果
在整个野外勘察过程中，按照岩土工程勘察有关技术规范要求，分别对粘性土进行了19次标贯测试，标贯测试统计结果列表4.1。猫虿驢绘燈鮒诛髅貺庑。
标贯测试结果统计表 表4.1
层号
土 名
次
数
杆长修正后的击数（N）
fak（kpa）
备注
Nmin
Nmax
Nm
α
δ
γs
Nk
②1
可塑红粘土
16
10.4
13.2
11.4
0.884
0.08
0.97
11.0
280

②2
软塑粘土
3
2.5
4.4
3.2

0.90
2.9
97

注：统计数据不足六个，其修正系数γs取0.90。
表4.1中承载力特征值的经验值按照《建筑地基基础设计规范》（DBJ15-31-2003）相关表格按内插法换算。锹籁饗迳琐筆襖鸥娅薔。
4.2土工试验结果
　本次勘察过程中，共采取土样7个，具体土工试验数据见土工试验报告，统计见表4.2。
土工试验结果分层统计表 表4.2
土层
名称
（层序）

统计值
W
(%)
γ
KN/m3
Gs
e0
WL
(%)
Wp
(%)
IP
(%)
IL
(%)
a1-2
MPa-1
Es
MPa
Φ
( °)
C
kPa

fak
(KPa)
②1
粘土

统计个数
6
6
6
6
6
6
6
6
6
6
6
6

154.0
最大值
41.5
19.5
2.74
1.077
57.4
38.1
34.7
0.40
0.25
11.67
23.4
76.0
最小值
30.8
18.6
2.70
0.838
44.7
22.7
17.1
0.18
0.16
7.54
17.2
47..0
平均值
37.3
18.9
2.72
0.978
53.5
31.7
21.8
0.26
0.212
9.47
19.8
55.3
修正系数
1.097
0.986
0.996
1.076
0.926
0.835
0.756
1.243
1.124
0.873
0.89
0.841
标准值
40.9
18.60
2.71
1.052
49.5
26.5
16.5
0.32
0.238
8.27
17.6
46.5
②2
粘土

单值
38.9
18.8
2.71
1.002
42.2
23.6
18.6
0.82
0.46
4.15
16.1
28.0
124.4

从表4.2中可知，由于粘土液限(WL)大于50%或大于45%为高塑性粘土，层②1粘土具有原生红粘土、次生红粘土的特性。根据省标《建筑地基基础设计规范》(DBJ15-31-2003)中表4.4.2-6有关规定，可以利用含水比αw和液塑比Ir来确定承载力，根据土工试验数据表4.3可知αw=0.761；Ir=2.06，则查表4.4.2-6换算层(②1)粘土承载力特征值的经验值fak=184.4KPa。構氽頑黉碩饨荠龈话骛。
(次生)红粘土含水比及液塑比统计表 表4.3
统计指标
数量
范围值
平均值
标准差
变异系数
修正系数
标准值
备注
含水比αw
6
0.54～0.76
0.698
0.080
0.114
1.09
0.76

液塑比Ir
6
1.46～2.52
1.735
0.397
0.228
1.19
2.06

注：表中的标准值按不利组合考虑
4.3岩石抗压强度
本次勘察分别在钻孔ZK1、ZK4、ZK6、ZK8、ZK10、ZK12共采集6组岩芯抗压试验样品,进行饱和状态单轴抗压强度试验,试验结果统计于表4.3。輒峄陽檉簖疖網儂號泶。
岩石抗压强度统计表 表4.3
层号
岩石
名称
风化
程度
样品
统计数
抗压强度（fr Mpa）
α
δ
γs
frk(Mpa)
抗压强度分类
frmin
frmax
frm
③2
石灰岩
微风化
6
29.3
36.2
32.62
2.84
0.087
0.93
30.33
较硬岩
根据岩石抗压强度表4.3中单轴抗压强度值，frm、frk均大于30MPa，表明场地的微风化石灰岩工程性能较好，其承载力比较大，岩石抗压强度表明该场地的微风化石灰岩为较硬岩。尧侧閆繭絳闕绚勵蜆贅。
4.4测试结果评述
对比原位测试与土工试验换算土层承载力特征值的经验值,层②1粘土土层有一定误差，两种方法都是确定土层承载力特征值的常规方法，不存在系统误差。其偏差主要出现在土层不均匀、本场地的土为特殊性红粘土、取土样代表性不足以及土工试验各环节的误差叠加效应所引起，根据当地勘察经验，现场原位测试往往更能反映土质工程性能，而土工试验由于数量少，主要作为土层定名的依据，因此在确定岩土层的承载力特征值时应以现场的测试数据为依据，为确保建筑物的安全，应向低值靠拢。岩石抗压强度表明本区微风化石灰岩为较硬岩。识饒鎂錕缢灩筧嚌俨淒。
因此本报告根据两种测试结果结合本地区经验综合取值。
5.不良地质作用及特殊性岩土评价
本场地主要存在如下不良地质作用：
（1）分布于大部分场地地表松散的杂填土、耕土，呈松散状，未完成自重固结，承载力较低，工程性质较差，建议挖除。凍鈹鋨劳臘锴痫婦胫籴。
（2）场地的石灰岩埋藏普遍较浅，一般为3.90～6.00m，但部分埋深达到11m多，若采用以石灰岩作为基础持力层时, 给建筑物的基础施工增加难度，应对石灰岩埋藏较深的基础采用安全措施，采用护壁方法，以确保基础施工能够安全顺利进行。 恥諤銪灭萦欢煬鞏鹜錦。
（3）由于场地的石灰岩为可溶性岩石， 在水的溶蚀作用下，会产生各种岩溶现象，如溶洞、溶孔、溶槽、溶沟等，该区属溶洞发育地段。溶洞洞高0.20～1.80m，洞顶埋深7.90～16.80m，洞顶高程80.92～89.76m，主要集中在岩石裂隙发育的地段，14个钻孔中4个钻孔见溶洞见洞率为28.57%。鯊腎鑰诎褳鉀沩懼統庫。
本场地存在如下特殊性岩土：杂填土、耕土、（次生）红粘土、石灰岩。
层(①1)杂填土：厚度变化大，成分复杂，不均匀，松散状，未完成自重固结。
层(①2)耕土：薄层状，松散状，未完成自重固结，承载力较低。
层(②1)及(②2)粘土：由于粘土液限(WL)大于50%或大于45%为高塑性粘土，具有红粘土特性：⑴高分散性；⑵高塑性；⑶高液限；⑷孔隙比大；⑸强度一般大，但浸水后强度降低；⑹上硬下软，上层为硬塑粘土、下层为可塑、软塑粘土。层(②2)粘土局部分布于ZK8、ZK13，含水量饱和，软塑状，为软弱土层，具高压缩性和易触变性。硕癘鄴颃诌攆檸攜驤蔹。
层(③2)微风化石灰岩：本场地的基岩为石灰岩，由于石灰岩为可溶性岩石，在地下水的溶蚀作用下，会产生各种岩溶现象：如溶洞、溶孔、溶沟、溶槽、溶蚀裂隙等。阌擻輳嬪諫迁择楨秘騖。
6.场地地震效应
（1）拟建场地位于连州市，根据《建筑抗震设计规范》(GB50011-2010)为小于六度抗震设防区。拟建建筑物为地上22层、地下1层的商住楼，按照该标准第6.0.11条的规定，其抗震设防类别为标准设防类，即丙类。氬嚕躑竄贸恳彈瀘颔澩。
（2）为实测场地各岩土层的剪切波速，委托广东省地震工程勘测中心对本场地进行单孔检层法，选择钻孔ZK3、ZK5、ZK7、ZK8、ZK10、ZK12、ZK14进行波速测试工作。有关具体数据参见连州温馨家园一期商住楼场地剪切波速测试报告。 釷鹆資贏車贖孙滅獅赘。
根据广东省地震工程勘测中心的剪切波速度测试结果，各钻孔土层等效剪切波速统计如下表6.1：
各孔位场地土层等效波速 表6.1
孔 位
ZK3
ZK5
ZK7
ZK8
ZK10
ZK12
ZK14
等效波速（m/s）
168.78
185.07
166.44
171.25
176.09
174.17
166.95
根据表6.1等效波速结果，对照现行《建筑抗震设计规范》(GB50011-2010),综合判断本场地为中软土类型，场地类别为Ⅱ类。怂阐譜鯪迳導嘯畫長凉。
7.场地稳定性与地基土（岩）评价
7.1场地稳定性
拟建场地除分布特殊性岩土、局部岩溶发育外，未见滑坡、崩塌、泥石流、采空区、活动断裂等影响场地稳定性的其它不良地质作用，现场踏勘也未发现地面沉降等不良地质作用，岩土层分布比较稳定，场地稳定性一般。因此，适宜修建拟建建筑物。谚辞調担鈧谄动禪泻類。
7.２地基均匀性及地基土（岩）评价
拟建场地岩土层为杂填土、耕土、红粘土、强风化石灰岩、微风化石灰岩。
层(①1 )杂填土：全场地分布，松散状，埋藏浅，承载力低，工程地质性质差，未经处理不应作为建筑物基础持力层。嘰觐詿缧铴嗫偽純铪锩。
层(①2 )耕土：局部分布，松散状，埋藏浅，承载力低，工程地质性质差，未经处理不应作为建筑物基础持力层。熒绐譏钲鏌觶鷹緇機库。
层(②1)红粘土：全场地分布，可塑状态，承载力稍大，但厚度较薄，工程地质性质稍好，可以作为低层建筑物基础持力层。鶼渍螻偉阅劍鲰腎邏蘞。
层(②2)粘土：局部分布，软塑状态，承载力较低，为天然基础的软弱下卧层。纣忧蔣氳頑莶驅藥悯骛。
层(③ 1)强风化石灰岩：局部分布，岩石风化较强烈，风化裂隙发育，工程地质性质稍差。颖刍莖蛺饽亿顿裊赔泷。
层(③ 2)微风化石灰岩：全场地分布，岩石坚硬致密，岩石单轴抗压强度大，承载力特征值较高，工程地质性质较好，为拟建建筑物基础良好持力层。濫驂膽閉驟羥闈詔寢賻。
7.3基坑工程及地下室抗浮评价
拟建建筑物商住楼设地下室1层，地下室高约3.50m，地下室底板（承台）厚约1.0m，地下室基坑开挖深度约4.50m，基坑底标高约为92.00m。拟建场地钻探期间地面标高在97.65～97.73m 之间，本地下室基坑开挖深度在5.65～5.73m之间。拟建场地的东面、南面均为道路，西面、北面为空地，属于三级基坑。銚銻縵哜鳗鸿锓謎諏涼。
根据钻孔揭露资料，本场地基坑主要开挖在层①1杂填土、层①2耕土、层②1 粘土上部，基底土层大多为层②1 粘土。拟建场地东侧、南侧为道路，场地的西侧、北侧为空地。因此场地的西侧、北侧可以考虑进行放坡开挖；建议东侧、南侧进行支护后开挖。建议设计采用土钉墙或采用其它有效方法进行支护，有关参数可参考报告中的建议值。具体的支护方案由相关岩土设计单位根据勘察成果和相关规范确定。由于本场地浅部地基土粘性土属弱渗透性土，浅层的上层滞水水量不大，可采用明沟集水抽排。建筑物地下室抗浮设计水位建议采用-1.50m，相应标高为96.00m。挤貼綬电麥结鈺贖哓类。
8.基础设计方案与施工建议
8.1岩土工程设计参数
根据本场地标准贯入测试、土工试验和岩样试验结果，结合本地区勘察经验，依据《建筑地基基础设计规范》（DBJ15-31-2003）综合各种因素提供本场地基础设计参数列于表8.1。赔荊紳谘侖驟辽輩袜錈。
岩土工程设计参数建议值表 表8.1
层号
土名
γ。
(KN/m3)
Es
(E0)
(MPa)
Ф
(o)
C
(KPa)
fak
(kPa)
钻（冲）孔桩
(KPa)
qsa
qpa
①1
杂填土
18.70*
3.50*
8.0*
5.0*
60*
8

①2
耕土
18.00*
2.50*
6.5*
4.5*
50*
8

②1
红粘土
18.90
9.47
17.6
46.5
150
20

②2
粘土
18.80
4.15
16.1
28.0
90
10

③1
强风化石灰岩

600
60

③2
微风化石灰岩

6000
C1=0.24、C2=0.032、frs=frp=30.33Mpa
备注：
①qsa桩侧阻力特征值的经验值，②qpa桩端阻力特征值的经验值，③带*的岩土设计参数根据经验提供，④建议的C1、C2值已乘以0.8的系数

8.2基础设计方案分析论证
（1）拟建场地规划兴建一座地上22层、地下1层的高层商住楼。预计采用框剪结构,主楼最大单柱荷载估计11000KN。地下室基本覆盖整个拟建场地，地下室高约3.5m，地面±0.00标高为96.50m，地下室底板（承台）厚约1.0m，地下室基坑开挖深度约4.50m。基底土层大为层②1粘土、层②2粘土、层(③ 1)强风化石灰岩、层(③ 2)微风化石灰岩。塤礙籟馐决穩賽釙冊庫。
（2）经本次勘察，地基主要由第四系填土层及残积层组成，基岩为下石炭系灰岩。各土层厚度变化大，层面坡度变化比较大。基岩层面埋深（3.90～11.50m，）、坡度变化很大，天然状态下单轴抗压强度值较大，工程地质性质较好，可以作为拟建建筑物基础的持力层。但由于局部岩石面埋深较大，要采用机械成孔（冲孔）形式，以层(③ 2)微风化石灰岩作为桩端持力层。裊樣祕廬廂颤谚鍘羋蔺。
（3）采用冲孔灌注桩时，由于地基土主要由杂填土、耕土、粘土等组成，没有碎石土，采用泥浆护壁，比较容易成桩，但由于基岩为下石炭系灰岩，局部岩溶较发育，采用泥浆护壁冲孔灌注桩时，可能发生的质量问题有：①塌孔；②桩孔倾斜；③缩孔。局部溶洞可能出现漏浆，对溶洞漏浆应及时采取措施，立即回填泥浆保持泥浆面稳定，并向洞内抛填粘土、片石、水泥或混凝土等，以堵塞溶洞，重新造壁，如溶洞洞体大，且漏浆严重，可预先采用下钢护筒的办法进行施工。如遇溶洞漏浆时易出现塌孔而造成场地塌陷、埋锤等成孔事故，因此在冲孔桩施工时，应根据超前钻资料提前预防，并准备充足的泥浆、粘土、片石、钢护筒等，保证成孔的稳定。仓嫗盤紲嘱珑詁鍬齊驁。
由于场地东面为八米路，南面为东华路，西面、北面均为预留空地，采用冲孔灌注桩桩基础时，对周边环境影响不大。在施工过程中，要严格按照有关规范要求执行，并且要注意保护环境，处理泥浆排放等问题。施工过程中，要注意成孔的垂直度，在规定范围内防止偏心；孔底沉渣厚度必须符合《建筑桩基技术规范》(GBJ94-2008)中第6.3.9.2款规定，对于端承桩≦50mm。绽萬璉轆娛閬蛏鬮绾瀧。
（4）鉴于上述原因，建议采用天然地基浅基础、冲（钻）孔灌注桩基础两种基础形式。
8.3基础设计方案建议
根据场地工程地质条件及拟建物特征，本着安全、经济、合理的原则，建议基础设计方案如下：
采用天然地基独立基础（冲孔灌注桩基础），基础埋深（桩长）(从现地面算起)为3.90～11.50m，以层(③2)微风化石灰岩作为建筑物骁顾燁鶚巯瀆蕪領鲡赙。
的基础持力层，基础嵌入岩深度应大于0.50m，层(③2)微风化石灰岩承载力特征值的经验值fak取6000KPa。对石灰岩埋藏较深的基础应采用安全措施，采用强制护壁方法，或采用机械成孔（冲孔）形式，以确保基础施工能够安全顺利进行。由于本场地浅部地基土属弱渗透性土，浅层的上层滞水水量不大，可采用明沟集水抽排。 瑣钋濺暧惲锟缟馭篩凉。
由于石灰岩为可溶性岩石，本场地石灰岩局部岩溶较发育，而岩溶对工程危害较大，同时由于本工程建筑物的荷载较大，根据《岩土工程勘察规范》(GB50021-2001)中5.1.5条第5款的要求，宜逐柱布置超前勘察孔，深度要求达到连续的、较完整的或完整的5m微风化石灰岩。鎦诗涇艳损楼紲鯗餳類。
9、结论与建议
1、本次勘察按委托合同和有关规范要求进行，达到预期目的，本报告可作为基础施工图设计与施工的工程地质依据。栉缏歐锄棗鈕种鵑瑶锬。
2、本场地勘察深度范围内岩土层可划分为6个工程地质层。地基土的分布特征详见工程地质剖面图。各岩土层物理力学性质指标、岩土设计参数可按表8.1合理选用。辔烨棟剛殓攬瑤丽阄应。
3、拟建场地近场区域地质构造属于非全新活动断裂带，拟建场地石灰岩主要受区域地质构造影响，本场地位于地质构造一般稳定区。峴扬斕滾澗辐滠兴渙藺。
4、根据场地工程地质条件及拟建物特征，本着安全、经济、合理的原则，建议采用天然地基独立基础设计方案。具体由建筑结构师根据上部具体荷载、建筑物工程特点、经济安全等方面确定基础形式。詩叁撻訥烬忧毀厉鋨骜。
5、由于岩土工程的复杂性、隐蔽性、时效性、综合性，本次勘察钻孔有限，场地的地质情况总是千变万化，因此基础施工过程中，应加强现场的监察管理工作，如发现异常的地质情况，应及时通知勘察单位，会同结构工程师，进行现场处理。基坑（槽）施工后，应及时通知勘察单位，会同有关部门，做好基槽验收工作。则鯤愜韋瘓賈晖园栋泷。
6、本场地岩土类型为中软土类型，场地类别属Ⅱ类，属可进行建设的一般场地，建筑物抗震设防可按有关规范执行。 胀鏝彈奥秘孫戶孪钇賻。
7、本场地地下水较丰富，地下水在无污染的情况下对混凝土具微腐蚀性，对混凝土中的钢筋具微腐蚀性。
8、拟建场地下部溶洞发育，应严禁在场内和邻近打井抽采地下水，以免加速不良地质体（土洞、溶洞）的发育，影响场地稳定。鳃躋峽祷紉诵帮废掃減。
