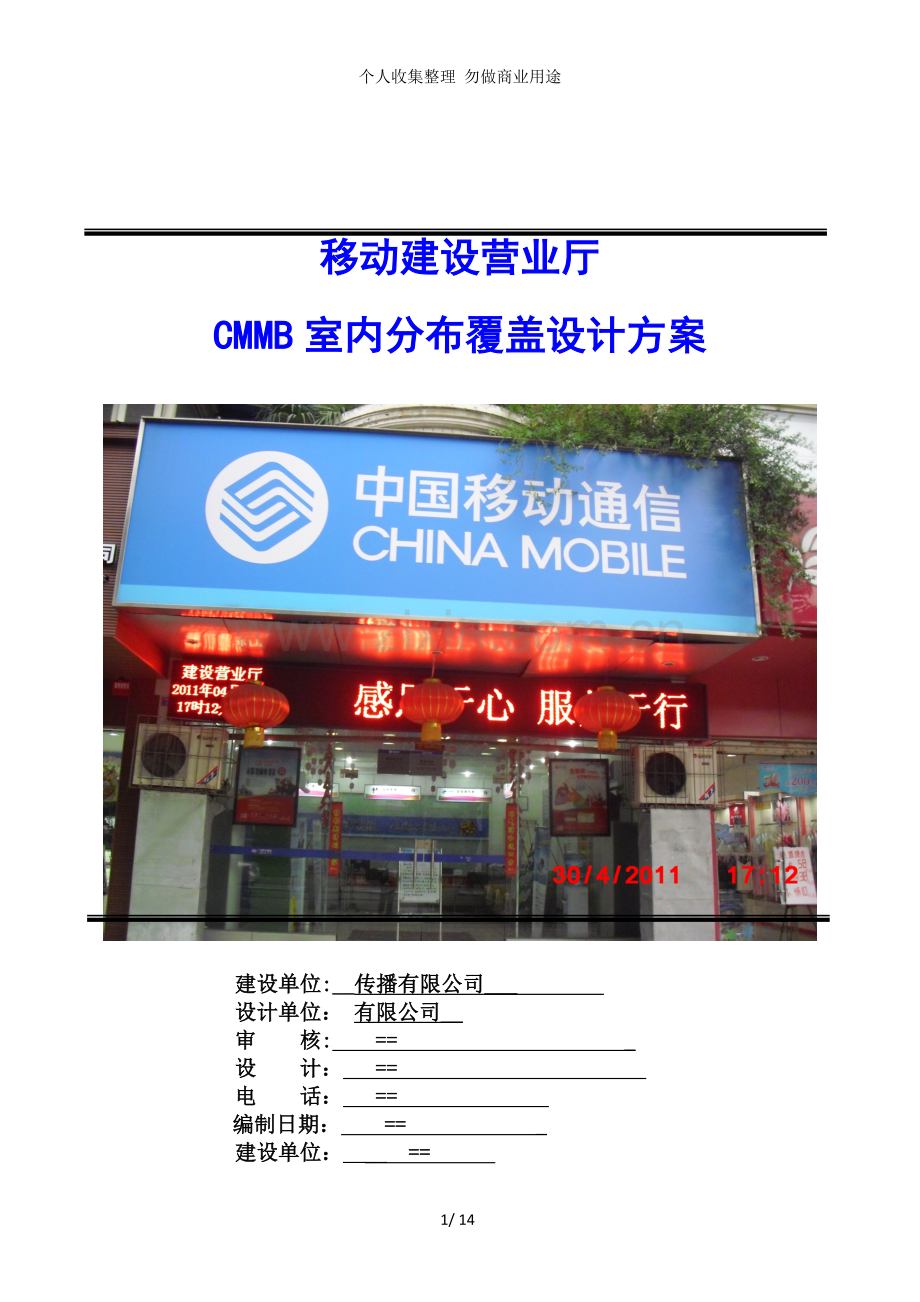

个人收集整理 勿做商业用途移动建设营业厅CMMB室内分布覆盖设计方案建设单位:_传播有限公司_ 设计单位： 有限公司_审 核: = _设 计： = 电 话： = 编制日期： = _建设单位：_ = 12/ 14 目 录一、概述2二、覆盖场所电磁环境描述3三、设计依据3四、设计目标4五、方案设计45。1 设计思路45。2 链路预算及设备选型45.3 系统安装及施工工艺说明5六、主要设备及材料指标7七、工程安装设备及材料清单11一、概述移动营业厅位于成都市成华区一环路东一段84号(304010。88”北,104 556。56东)，面积约50平米.二、覆盖场所电磁环境描述： 测试结果。测试点终端测试频谱测试（强度）测试点数清晰度流畅度营业厅入口一般流畅-69dBm-75dBm1营业厅中间 差停顿73dBm-83dBm5营业厅办公室 差停顿-78dBm-85dBm2三、设计依据 GY/T 220.12006移动多媒体广播 第1部分广播信道帧结构、信道编码和调制； GY/T 220。72008 移动多媒体广播 第7部分:接收解码终端技术要求 GY/T 236-2008 地面数字电视广播传输系统实施指南； GY/T 2372008 VHF/UHF频段地面数字电视广播频率规划准则； GY/T238.1-2008地面数字电视广播信号覆盖客观评估和测量方法第1部分； GYZ233-2008移动多媒体广播室内覆盖系统实施指南 GYZ235-2008移动多媒体广播室内覆盖系统技术要求和测试方法 GDJ0212008（移动多媒体广播UHF频段直放站放大器技术要求和测量方法) 地面数字电视广播单频网技术要求和实施指南 地面数字电视广播信号覆盖评估标准及测量方法 地面数字电视广播单频网规划准则 VHF/UHF频段地面数字电视业务与固定、移动业务共用技术准则 原邮电部1998年5月颁布的900MHZ TDMA 数字移动通信工程设计暂行规定 国家通信行业标准YD5039-97通信工程建设环境保护技术规定 国家标准国标GB870288电磁辐射防护规定 GB91751988 环境电磁波卫生标准 GY5073-2005 有线电视网络工程施工及验收规范其它参考标准有： 建设防雷设计规范 工业企业通信接地设计规范 现场勘察资料及测试数据。四、设计目标 综合考虑室内信号电平的均匀分布，天线的安装位置，以及所覆盖的范围，在覆盖区域内，应保证95%以上覆盖区域的信号强度不低于75dBm/8MHz，C/N14.0dB,且对于所有系内覆盖系统场强信号能完整覆盖到边缘； 室内信号的外泄场强在墙外1米处低于93dBm； 覆盖区域与周边覆盖区域之间有良好的无间断切换。 所有覆盖区域内信号不会对原信号覆盖造成干扰，且不会对移动、联通、电信等现有运营商的信号产生干扰。五、方案设计5.1 设计思路 信源选择：采用八木天线作为接收天线,接收信号电平75dBm 覆盖方式：根据现场勘查情况和周围电磁环境分析，采用无线直放站+室内分布的方式进行覆盖 有源设备选用:1W CMMB补点器1台 覆盖范围：主覆盖营业厅兼顾办公室 系统工作原理: 5.2 链路预算及设备选型（1)室内分布系统链路预算：Lc(dB)=32.420lgd(km）20lgf(MHz) Lc：CMMB信号可视空间传播损耗 d:转发天线之间的距离 f：信号频率本方案中:天线间距为25M；d=25M:则：Lc=32.4+20lg0.025Km20lg658MHz =32.432.04+56。36 =56.72dB PShAaLcLb-Lmam P：离转发天线距离d（km）处的覆盖场强Sh：转发天线输入口信号 Aa:转发天线增益 Lc：可视空间传播损耗 Lb：建筑物结构和材料损耗 Lmam：多路径衰落余量,室内一般取10dB。 本方案中：以ANT1例,天线口功率为10dBm; Lb选择范围如下表金属水泥墙砖墙木/塑料板玻璃25dB13dB10dB6dB6dB 取Lb=12dB（穿透木/塑料板和玻璃各一层）； 则：P=2（dBi）+1056.72-1012 =-52.2212 =-66。72可满足覆盖要求。5.3 系统安装及施工工艺说明主设备安装:、采用工字形固定架，角铁涂防锈漆;、室内型设备应固定在水泥墙或砖墙上;室外型设备应固定在80280mm的杆上;、设备底部距地面或楼面应大于30cm；、室内型设备,角铁用M12膨胀螺栓固定在墙上；室外型设备角铁用180-300mm的M14螺栓固定；、未标明单位为mm.安装位置要求：安装位置必须保证无强电、强磁和强腐蚀性设备的干扰;必须保证主机便于调试、维护和散热需要；必须保证主机防水、防晒及防破坏。电源连接：连接前关闭所有单元开关.室内补点器，交流220V供电采用2。5mm双芯铜线。室外补点器，交流220V供电采用3X2。5mm橡胶护套线.主机供电端为标准插线板，电源供电端按用户要求连接。地线连接:主机与接地端用10mm铜线连接.主机接地端用接线柱时，用60A线耳连接。馈线布防:、馈线必须按照竣工文件的要求布放，要求走线合理,安装牢固，不得有交叉、扭曲、裂损的情况。、馈线必须为阻燃线材，馈线进出口的墙孔应用防水、阻燃的材料进行封堵.、馈线的弯曲布放时弯曲角保持圆滑，弯曲曲率半径应大于馈线允许的曲率半径。、馈线应避免与强电、高压管道和消防管道一起布放走线，确保无强电、强磁干扰。遇到客观无法逾越的障碍时，必须采取屏蔽措施如套金属管,严格遵守消防法规。、所有器件必须严格固定，不具备使用线扎固定支处，使用管扣或螺丝直接固定在墙上。馈线无法固定于桥架或线井时,使用管扣沿墙布放。每隔五十厘米必须有一固定处.防雷保护：当天线安装的高度明显超过周围建筑物或地面物的平均高度时，都应考虑天线及设备的防雷击问题.虽然设备都有接地线，且铁塔及高层建筑均有避雷装置,但为了万无一失，可在馈线两端上馈线防雷接地夹。在雷雨较多地区及高山站可在馈线两端选择安装避雷器，这样铁塔（建筑物)、避雷馈线接地夹、设备地线三位一体，均可确保直放站系统的设备安全。六、主要设备及材料指标1W补点器序号指标名称单位指标参数1工作 频 率MHz502-5102最大输出功率dBm30dBm13最大增益dB8534增益可调范围dB305肩带比dBc-36/30kHz6噪声系数dB 57频率稳定度ppm0。058时延us49带外杂散发射 dBm36（5MHz-1GHz，频谱模板以外）10输入驻波比 1.511输出驻波比1。512带内波动dB0。5（fc3。756MHz）13工作环境温度25C +55C湿度95%室外天线指标序号指标名称指标参数1频率范围470798 MHz2方向垂直3增益 7dBi4电波宽度 HNominal 48 V-Nominal 405信号前后比 10dB6驻波比（连馈线）1.57功率100W8阻抗509接口种类N-母型室内全向天线指标序号指标名称指标参数1频率范围470798 MHz2方向全向3增益2dBi4电波方位全方位5驻波比1.56功率100W7阻抗508接口种类N母型耦合器技术指标序号指标名称指标参数1频率范围470798 MHz2耦合度(db）5dB/-7dB/10dB/15dB/-20dB/-25dB/-30dB3插入损耗（db）2.0/1.5/1/0.5/0.5/0.5/0。55电压驻波比1.36输入阻抗（）507接口种类N-母型功分器技术指标序号指标名称指标参数1频率范围470798 MHz2工作模式二/三等分3插入损耗（db)3。5/64电压驻波比1.35输入阻抗（)506接口类型N母型1/2电缆技术指标序号指标名称指标参数1频率范围02500MHz；2标准阻抗503衰减6。57.5 dB/100m4绝缘介电强度2500V5护套火花试验电压5600V6电缆参考重量0.3 kg/m 七、工程安装设备及材料清单建设营业厅室内覆盖分布系统材料清单序号设备名称型号规则数量单位单价总价1直放站1W CMMB直放站（室内型）1套5700.00 5700。00 21/2”N型Male6只15.78 94。68 31/2普通馈线80米15。89 1271.20 4室内吸顶全向天线1只105。83 105.83 5八木天线1付200.37 200.37 6KK头2个7JJ头2个8直角转接头2个9电源插座1个10空气开关1个11三芯电源线10米12黄绿接地线5米13PVC管直径25mm30米14波纹管直径25mm20米15接地卡1个16扎带1包17胶带1个18PVC管扣15个19抱杆定作加工1个20小计7372.08
