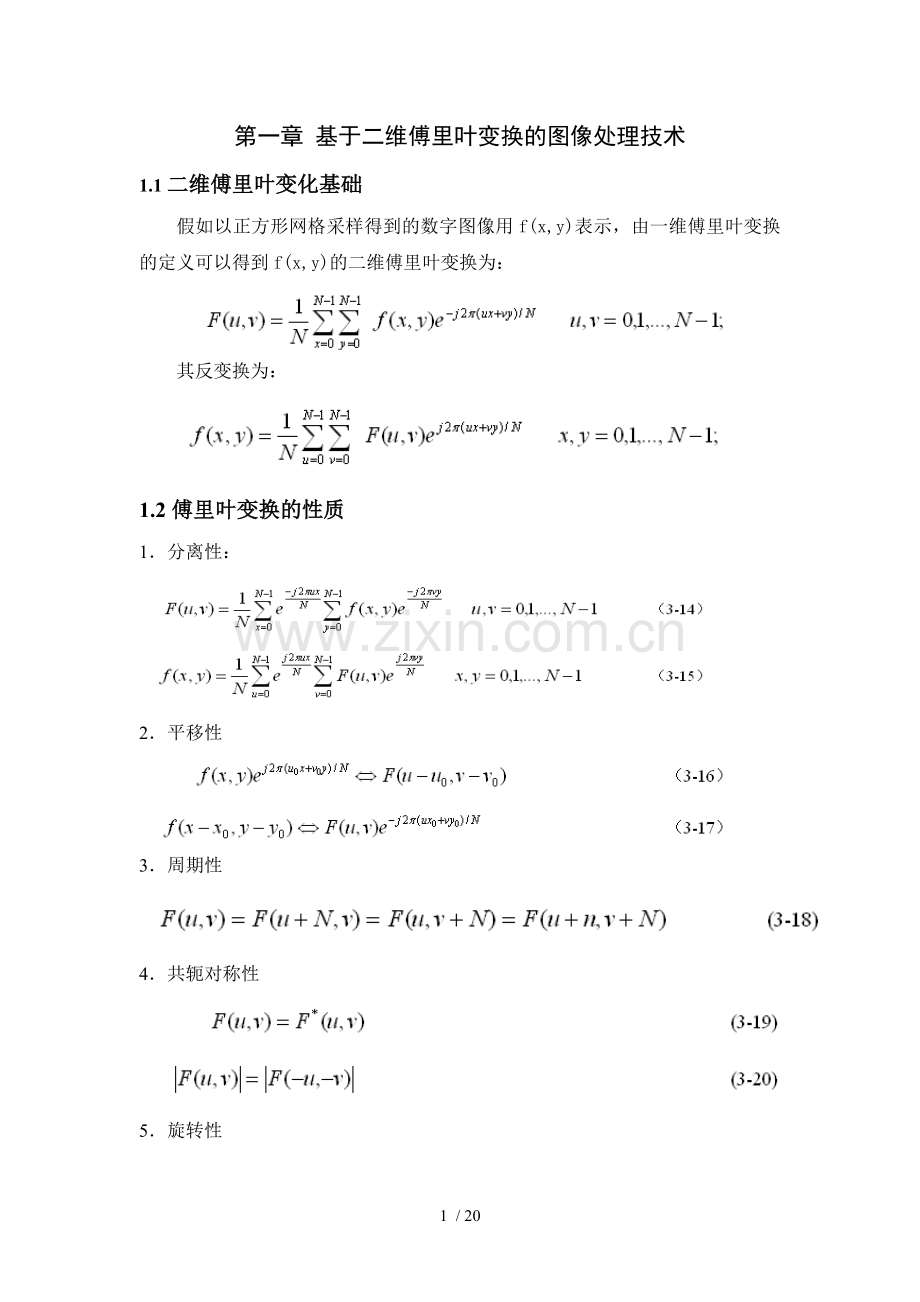

第一章 基于二维傅里叶变换的图像处理技术
1.1二维傅里叶变化基础
假如以正方形网格采样得到的数字图像用f(x,y)表示，由一维傅里叶变换的定义可以得到f(x,y)的二维傅里叶变换为：

其反变换为：

1.2傅里叶变换的性质
1． 分离性：

2． 平移性

3． 周期性

4． 共轭对称性

5． 旋转性

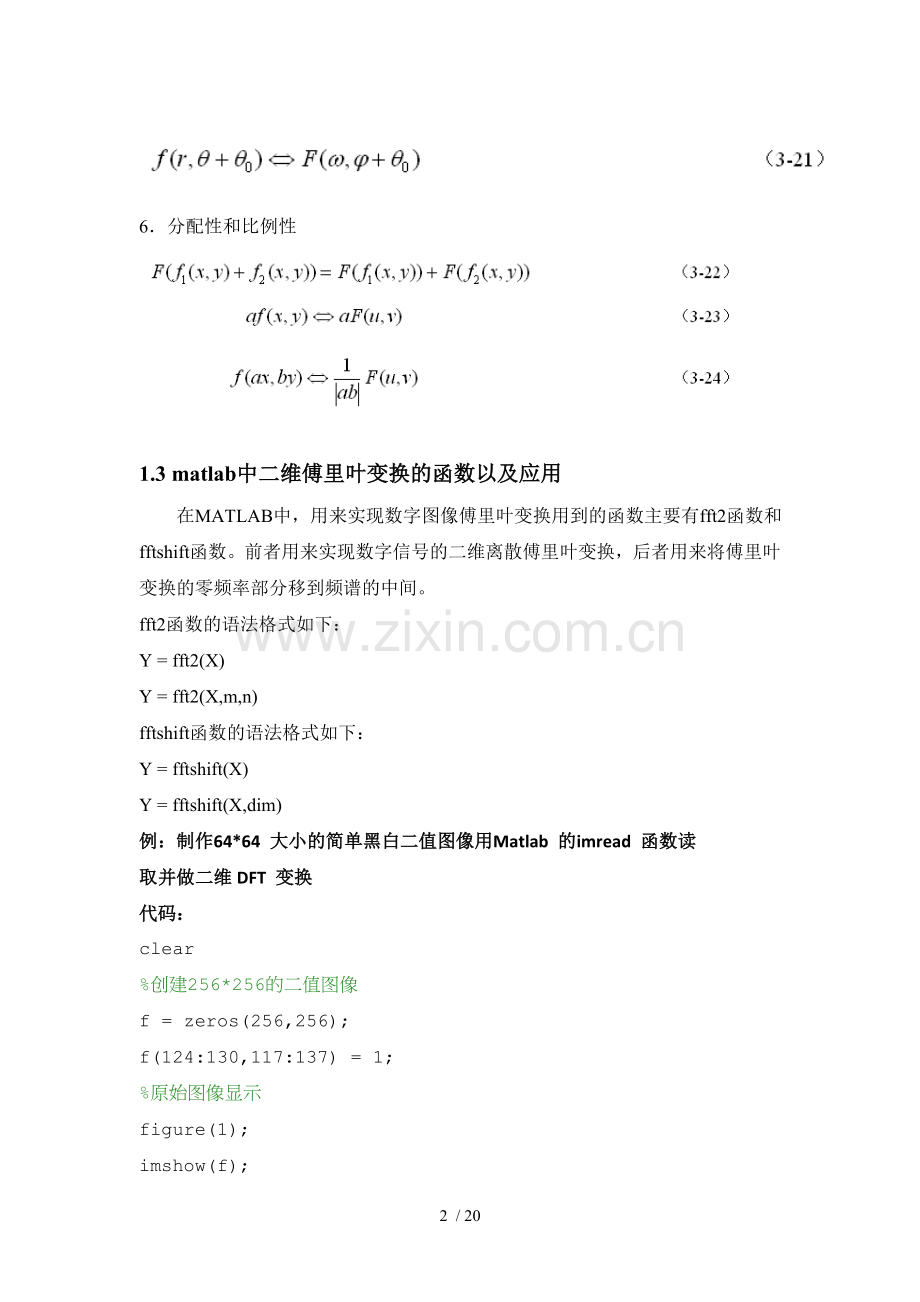

6． 分配性和比例性

1.3 matlab中二维傅里叶变换的函数以及应用
在MATLAB中，用来实现数字图像傅里叶变换用到的函数主要有fft2函数和fftshift函数。前者用来实现数字信号的二维离散傅里叶变换，后者用来将傅里叶变换的零频率部分移到频谱的中间。
fft2函数的语法格式如下：
Y = fft2(X)
Y = fft2(X,m,n)
fftshift函数的语法格式如下：
Y = fftshift(X)
Y = fftshift(X,dim)
例：制作64*64 大小的简单黑白二值图像用Matlab 的imread 函数读
取并做二维DFT 变换
代码：
clear
%创建256*256的二值图像
f = zeros(256,256);
f(124:130,117:137) = 1;
%原始图像显示
figure(1);
imshow(f);
title('原始图像');
%傅里叶变换
F = fft2(f);
%频谱中心化
F2 = fftshift(abs(F));
%结果显示
figure(2);
x=1:256;y=1:256;
mesh(x,y,F2(x,y)); colormap(jet); colorbar
title('傅立叶变换结果');
图 1-1 a）

图1-1 b）
结果分析：
从变换结果图1-1 b）可以看出，图像的能量主要集中在某一频率段，如果将系数较小的部分舍去，即可实现图像的压缩。
例：更改DFT 系数为整数，做IDFT 观察图像的变化；
%将DFT系数的绝对值四舍五入后作为新的dft系数
F1=round(abs(F));
f2=ifft2(F1);
figure(3);imshow(f2);
实验结果：

图1-2 a）
实验结论：
可见图像无法还原到最初。
例：更改小幅值的DFT 系数为0，做IDFT 变化观察图像的变化：
%将绝对值小于a的都改为零，在做IDFT变换：
%取a=1；
F(abs(F)<1)=0;
f2=ifft2(F);
figure(4);imshow(f2);
实验结果：

图1-3 a）
结果分析：
在执行二维离散傅里叶变换过程中，只取离散傅里叶变换系数大于1的系数，所示的反变换结果如图1-3 c）和原图像1-1 a）比较，通过肉眼观测，很难看出两者的区别，如果将系数小于100的值设为0，反变换得到的结果如图1-3 d）所示，图像的清晰度越来越低，图像质量越来越差。
F(abs(F)<100)=0;
f2=ifft2(F);
figure(4);imshow(f2);

图1-3 d）
例：选取不同类型（自然景观、人物照片、卡通图片）的实际图片重复上述处理并分析结果
用下面这幅图进行分析：

代码：
f=imread('e:/26794054.jpg');
figure(1);
imshow(f);
F=fft2(f);
figure(2);
f1=ifft2(F);
imshow(f1);

图1-4
结果分析：
可见图像已经发生严重失真。
例：将彩色图像转换为黑白二值图像之后才能进行二维傅里叶变换
这里我们取阈值为0.5
代码：
f=imread('e:/26794054.jpg');
f1=im2bw(f,0.5);
figure(1);
imshow(f1);title('原始图像');
F=fft2(f1);
%取F的实部再取整
F1=ceil(real(F));
f2=ifft2(F1);
figure(2);
imshow(f2);
%将DFT系数小于十的全取零
F(abs(F)<10)=0;
f3=ifft2(F);
figure(3);
imshow(f3);
实验结果：

图1-5 a）

图1-5 b） 图1-5 c）
结果分析：
可见如果要压缩彩图，不可能保留其颜色信息，只有将其先转换为黑白二值图像之后才能进行压缩，这样至少图像基本形状信息不会缺失。
第2章 基于离散余弦变换的图像压缩技术
2.1离散余弦变换基础
一维离散余弦变换和其反变换定义如下：

式中
二维离散余弦变换和反变换的公式为：

2.2 Matlab实例操作
1、dct2函数
利用该函数可以实现数字图像的二维离散余弦变换，该函数使用了一个基于FFT的算法，提高了较大矩阵时的处理速度。其语法格式为：
B = dct2(A)
B = dct2(A,m,n)
B = dct2(A,[m n])
例：对D:\matlab\girl.jpg进行离散余弦变换：
代码：
clear all
%读入图像并显示
RGB = imread('D:\matlab\girl.jpg');
figure(1);
imshow(RGB);
title('原始图像') ;
%将真彩图像转换为灰度图像
A = rgb2gray(RGB);
%实现离散余弦变换
B = dct2(A);
%结果显示
figure(2);
imshow(log(abs(B)),[ ]), colormap(jet(64)), colorbar
title('离散余弦变换结果');
实验结果：

图2-1 a） 图2-1 b）

图2-1 c）
结果分析：
从图 2-1 b）所示的变化结果及图2-1 c）所示的变化系数可以看出，经过离散余弦变换，图像的能量主要集中在图像2-1 b）的左上角，其余大部分系数接近于0，这说明离散余弦变换也可用于图像的压缩。
2. 、idct2函数
MATLAB 中，可以用函数Idct2实现离散余弦反变换，其语法格式为：
B = idct2(A)
B = idct2(A,m,n)
B = idct2(A,[m n])
例：对D:\matlab\girl.jpg进行离散余弦变换，在进行反变换之前，将系数小于10的值设为0,再进行反变换
代码：
clear all
%读入图像并转换为灰度图像
RGB = imread('D:\matlab\girl.jpg');
A = rgb2gray(RGB);
%显示图像
figure(1);
imshow(A);title('原始图像灰度显示') ;
%离散余弦变换并显示结果
B = dct2(A);
figure(2);
imshow(log(abs(B)),[]), colormap(jet(64)), colorbar
title('离散余弦变换结果图像');
%将变换系数中小于10的值设为0
B(abs(B) < 10) = 0;
%离散余弦反变换并显示结果
K = idct2(B);
figure(3);
imshow(K,[0 255]); title('反变换图像');
实验结果：

图2-2 a） 图2-2 b）

图2-2 c）
结果分析：
在执行离散余弦变换过程中，只取离散余弦变换系数大于10的系数，所示的反变换结果如图2-2 c）和原图像2-2 a）比较，通过肉眼观测，很难看出两者的区别，如果将系数小于50和小于100的值设为0，反变换得到的结果如图2-2 d）和2-2 e）所示，图像的清晰度越来越低，图像质量越来越差。

2-2 d） 2-2 e）
2.3JPEG压缩技术：
原理：1、dctmtx函数
该函数用于计算二维的离散余弦变换矩阵，语法格式如下：
D = dctmtx(n)；D是返回的n*n的矩阵，D*A是矩阵A的每一列离散余弦变换值，D'*A是矩阵A的每一列的离散余弦变换值，如果A是一个方阵，A的二维离散余弦变换可以用D*A*D'计算。
例：对D:\matlab\girl.jpg进行JPEG压缩：
代码：
clear all
%读入图像并显示
REG= imread('D:\matlab\girl.jpg');
I=rgb2gray(REG);
figure(1);
imshow(I); title('原始图像');
%图像数据类型转换为double型
I = im2double(I);
D = dctmtx(8);
%系数取舍矩阵
mask = [ 1 1 1 1 1 0 0 0
1 1 1 1 0 0 0 0
1 1 1 0 0 0 0 0
1 1 0 0 0 0 0 0
1 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0 ];
% DCT变换 D->P1; [8 8]->x ;D->P2'
Bdct = blkproc(I,[8 8],'P1*x*P2',D,D');
% 系数选择
Bch = blkproc(Bdct,[8 8],'P1.*x',mask);
% IDCT变换
Bidct = blkproc(Bch,[8 8],'P1*x*P2',D',D);
%结果显示
figure(2),imshow(Bidct);
title('解压图像');
实验结果：

2-3 a） 2-3 b）

2-3 c）
结果分析：
如图2-3 c）所示，尽管在反变换过程中只保留了15/64=23.4%的系数，单反变换图像依然有较好的视觉效果，仔细观察图像可以看出，解压图像边缘线条边缘比较模糊，这说明在压缩过程中抛弃了图像的高频成分，因而图像经过DCT后，其低频分量主要集中在左上角，而高频分量集中在右下角。
第三章 基于小波变换的图像压缩
3.1连续小波变换
所有小波是通过对基本小波进行尺度伸缩和位移得到的。基本小波（也称母小波）是一具有特殊性质的实值函数，它是震荡衰减的，而且通常衰减得很快，在数学上满足零均值条件：
而且，其频谱满足条件（容许条件）：
即基本小波在频域也具有好的衰减性质。一族小波基函数可以由基本小波函数通过尺度伸缩参数a和位移参数b来产生：

如果函数f(t)属于空间L2(R) ，则的连续小波变换（CWT）定义为：

CWT的逆变换为：

3.2离散小波变换
令尺度伸缩参数 为整数，平移参数 从而得到离散的小波函数令尺度伸缩参数,为整数，平移参数，从而得到离散的小波函数：
由此可得离散小波变换为：
在实际应用中，为了使小波变换的计算更加有效，通常构 造的小波函数都具有正交性，即
3.3小波变换函数
dwt2函数用来实现单尺度二维离散小波变换
idwt函数用来实现二维小波单尺度逆变换
wavedec2函数用来实现二维信号的多尺度小波分解
waverec2函数用来实现多尺度二维小波重构
dwtmode函数用于设置离散小波变换的延拓模式，延拓模式表示处理边界问题的不同方法
appcoef2函数用来提取二维信号小波分解的近似系数
detcoef2函数用来提取二维信号小波分解的细节系数
wrcoef2函数用与由二维小波系数重构单支
upcoef2函数用于二维小波系数的直接重构
upwlev2函数用于二维小波分解的单尺度重构
wenergy2函数用于计算二维小波分解的能量
wfilters用于设计小波滤波器
3.4用小波变换实现图像压缩：
小波降噪和压缩函数：
wnoise函数用于产生小波的噪声测试数据
wnoisest函数用于估计一维小波系数的标准差
ddencmp函数用于获取降噪或压缩的默认值
wthresh函数用于进行软阈值或硬阈值处理
wdencmp 用于一维或二维小波降噪或压缩
wbmpen函数为一维或二维小波降噪的阈值函数
wdcbm为使用Birgé-Massart策略的一维小波阈值函数
wdcbm2为使用Birgé-Massart策略的二维小波阈值函数
thselect函数用于选择降噪阈值
wthcoef2函数是二维小波降噪和压缩的导向函数
wthrmngr函数用于阈值设置管理
图像压缩（保留低频系数法）
对图像小波分解后，可得到一系列不同分辨率的子图像，表征图像最主要的部分是低频部分，高频部分大部分数据均接近于0。因此，利用小波分解去掉图像的高频部分而仅保留图像的低频部分，是一种最简单的图像数据压缩方法。
例：对D:\matlab\girl.jpg用小波变换进行压缩：
代码：
clear all
REG=imread('D:\matlab\girl.jpg');
X=rgb2gray(REG);
subplot(2,2,1);
image(X);colormap(gray(256));axis square;
title('原始图像');
disp('原始图像大小');
whos('X');
%对图像小波分解
[c ,l] = wavedec2(X,2,'bior3.7');
%提取第一层的低频和高频系数
cA1 = appcoef2(c,l,'bior3.7',1);
cH1 = detcoef2('h',c,l,1);
cD1 = detcoef2('d',c,l,1);
cV1 = detcoef2('v',c,l,1);
%重构第一层系数
A1 = wrcoef2('a',c,l,'bior3.7',1);
H1 = wrcoef2('h',c,l,'bior3.7',1);
D1 = wrcoef2('d',c,l,'bior3.7',1);
V1 = wrcoef2('v',c,l,'bior3.7',1);
c1= [A1 H1 ;V1 D1];
%显示第一层频率信息
subplot(2,2,2);
image(c1);colormap(gray(256));axis square;
title('图像分解信息');
%图像压缩，保留第一层低频信息并对其量化编码
ca1 = wcodemat(cA1,192,'mat',0);
subplot(2,2,3);
image(ca1);colormap(gray(256));axis square;
title ('第1次压缩图像');
disp ('第1次压缩图像的大小为:');
whos('ca1');
%图像压缩，保留第二层低频信息并对其量化编码
ca2 = appcoef2 (c,l,'bior3. 7',2);
ca2 = wcodemat (ca2 ,192 , 'mat',0);
subplot (2,2,4) ;
image (ca2) ;colormap (gray(256)) ;colormap(gray(256));axis square;
title ('第2次压缩图像');
disp ('第2次压缩图像的大小为:') ;
whos('ca2');
实验结果：

图3-1 a）

图3-1 b）
结果分析：
从结果可以看出，第一次压缩式提取原始图像中小波分解第一层的低频信息，此时压缩效果较好，压缩比较小（约0.28）。第二次压缩式提取第一层分解低频部分的低频信息，即第二层的的低频部分，其压缩比较大（约0.07），压缩效果从视觉上看还可以。
例：用wdencmp函数对图像D:\matlab\girl.jpg进行压缩：
代码：
clear all
clc
% 装载图像
REG=imread('D:\matlab\girl.jpg');
X=rgb2gray(REG);
% 对图像小波分解
n = 2; w = 'sym2';
[c,l] = wavedec2(X,n,w);
%全局阈值
[thr,sorh,keepapp]=ddencmp('cmp','wv',X);
%压缩处理 对所有高频系数进行阈值化处理
[Xcomp,cxc,lxc,perf0,perfl2]=wdencmp('gbl',c,l,w,n,thr,sorh,keepapp);
%图像显示
subplot(1,2,1);
image(X);
colormap(gray(256));
title('原始图像');
subplot(1,2,2);
image(Xcomp);
colormap(gray(256));
title('压缩后的图像');
%显示有关参数
disp('小波分解系数中值为0的系数个数百分比:');
disp(perf0);
disp('压缩后剩余能量百分比:');
disp(perfl2);
实验结果：

图3-2 a）

图3-2 b）
结果分析：
图像经压缩后，压缩效果较好，压缩也比较小约（0.48），能量保留约100%。
第四章 结束语
本文主要描述了各种变换在图像压缩中的处理。
由实验结果可以看出：二维傅里叶、离散余弦变换、小波变换均可实现对图像的压缩处理。其中，傅里叶变换对图像压缩表现最直接，但是只能对二进制图像进行压缩，且对于小值系数的过滤的临界值不好判断。离散余弦变换结果可以看出图像的能量都集中在左上角，所以既可以和傅里叶变换一样对小值系数进行过滤，也可以进行乘矩阵的方式，保留变换结果左上角的系数，所以避免了衡量临界值大小的麻烦。而小波变换保留低频信息是压缩办法中最简单的一种，他不需要经过其他处理即可获得较好的压缩效果。
