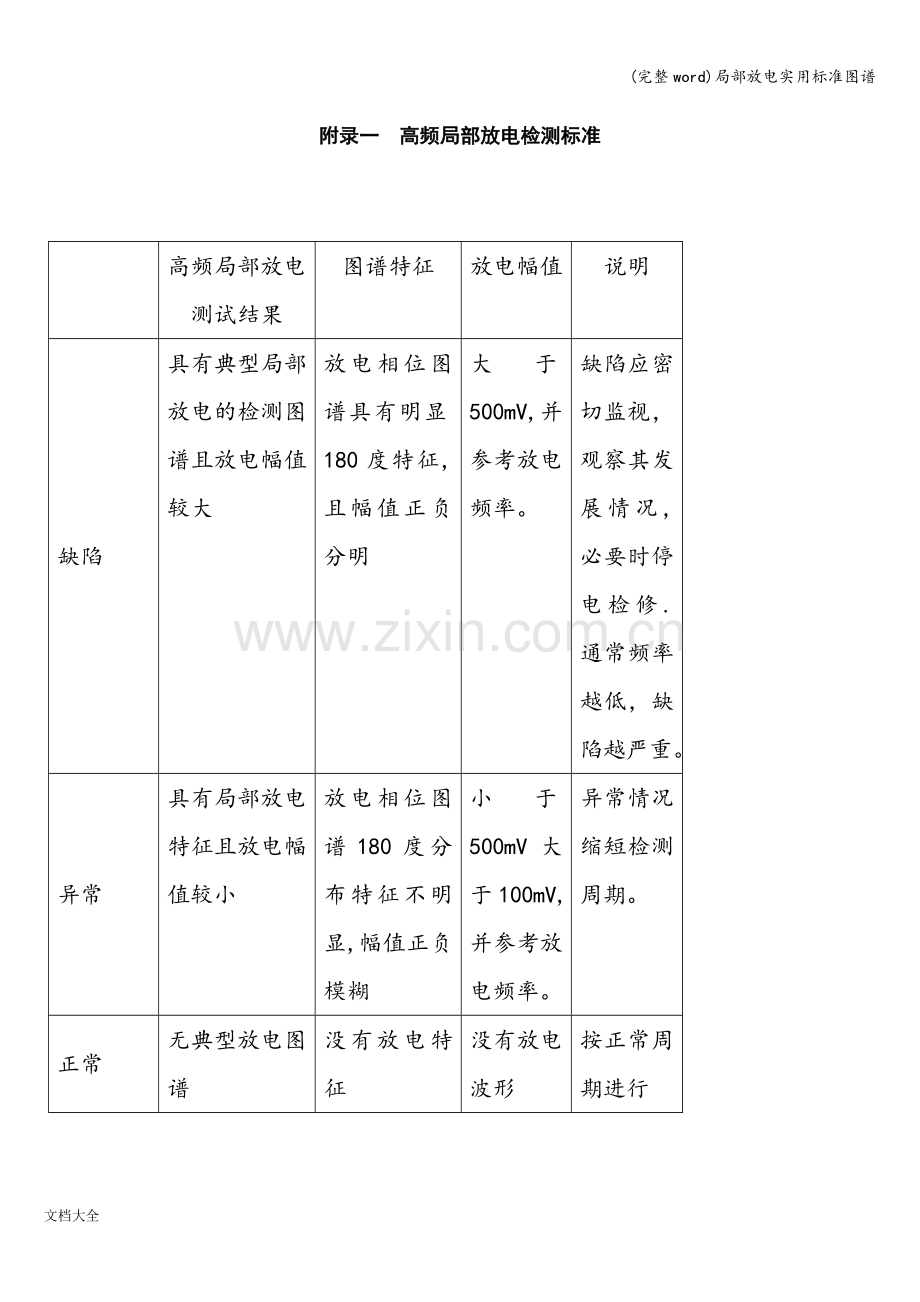

1、(完整word)局部放电实用标准图谱附录一 高频局部放电检测标准高频局部放电测试结果图谱特征放电幅值说明缺陷具有典型局部放电的检测图谱且放电幅值较大放电相位图谱具有明显180度特征,且幅值正负分明大于500mV,并参考放电频率。缺陷应密切监视,观察其发展情况,必要时停电检修.通常频率越低,缺陷越严重。异常具有局部放电特征且放电幅值较小放电相位图谱180度分布特征不明显,幅值正负模糊小于500mV大于100mV,并参考放电频率。异常情况缩短检测周期。正常无典型放电图谱没有放电特征没有放电波形按正常周期进行文档大全附录二 高频局部放电检测典型图谱放电类型图谱类型图谱特征电晕放电相位图谱分类图谱单个

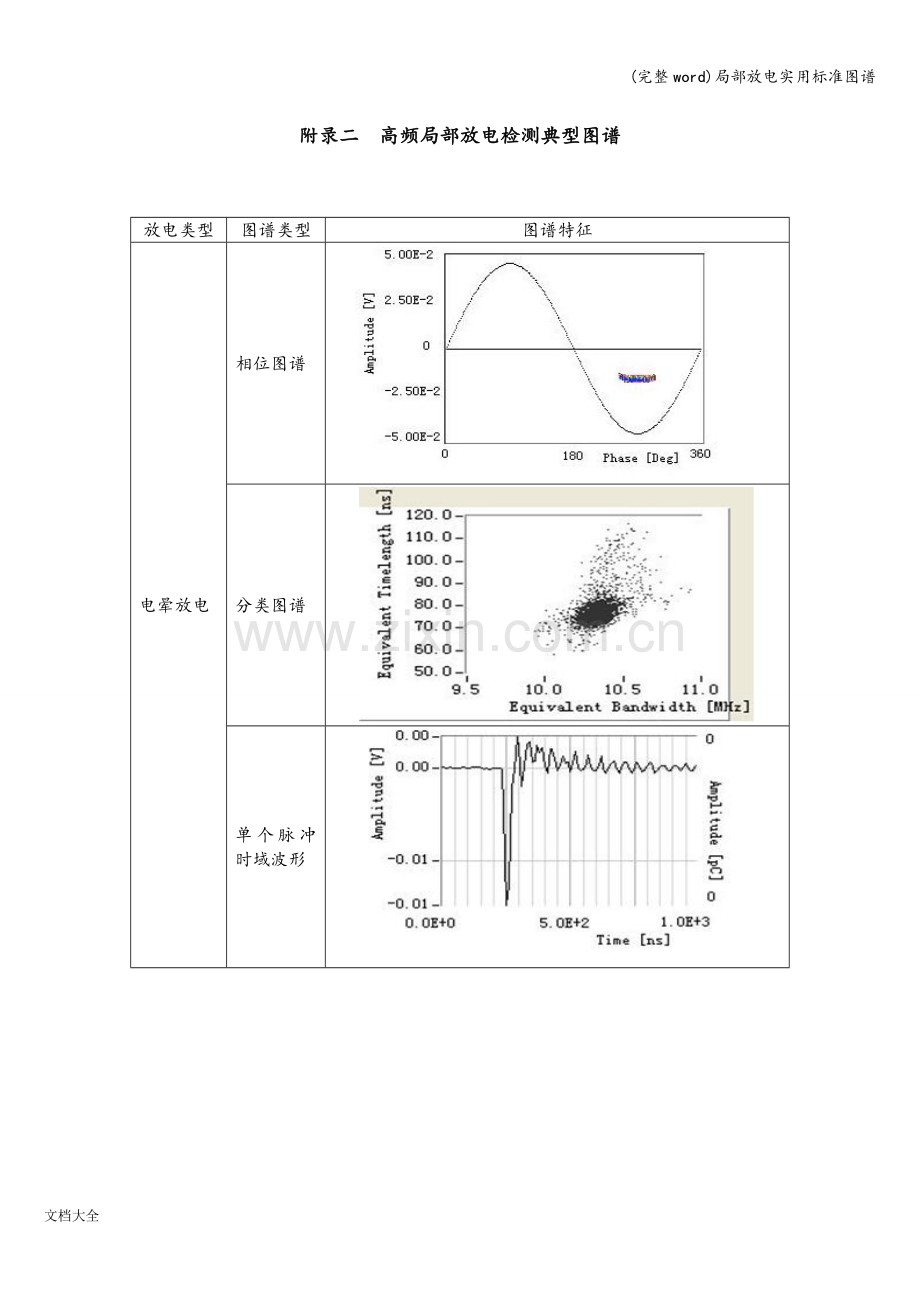

2、脉冲时域波形文档大全单个脉冲频域波形内部放电相位图谱分类图谱单个脉冲时域波形单个脉冲频域波形沿面放电相位图谱分类图谱附录三 GIS超高频局部放电检测典型图谱定义:1、 单周期检测数据: 检测一个50Hz周期局部放电的峰值与相位角。2、 峰值检测数据: 检测50Hz周期的相位角与局部放电信号的峰值和放电速率的关系.3、 PRPD检测数据获取局部放电信号峰值时,数据显示不同大小峰值的局部放电信号个数与50Hz周期相位角的关系。GIS超高频局部放电典型图谱:电晕放电单周期检测图谱峰值检测图谱PRPD检测图谱自由金属颗粒放电单周期检测图谱峰值检测图谱PRPD检测图谱空隙(空穴、气隙)放电单周期检测图谱

3、峰值检测图谱PRPD检测图谱移动电极局部放电(悬浮放电)单周期检测图谱峰值检测图谱PRPD检测图谱GIS超高频典型干扰图谱:雷达噪音单周期检测图谱峰值检测图谱PRPD检测图谱横轴是幅值,纵轴是相位马达噪音单周期检测图谱峰值检测图谱PRPD检测图谱闪光噪音单周期检测图谱峰值检测图谱PRPD检测图谱移动电话噪音单周期检测图谱峰值检测图谱PRPD检测图谱附录四 高压电缆局部放电典型图谱及检测标准序号项目周期标准说明高压电缆局部放电电缆本体及接头局部放电试验1)2年2)必要时正常:无典型放电图谱。正常35kVQ20pC110kVQ10pC220kVQ10pC异常:具有局部放电特征但放电量较小。异常(I

4、,II)35kV20pCQ100pCQ100pC110kV10pCQ40pC40pCQ80pC220kV10pCQ50pC处理标准停电,进行离线检测并检修1)曾经发生事故的电缆线路应密切关注,并适当缩短监测周期。2)与标准图谱(附录B 高频局部放电检测典型图谱)比较,确定局部放电及类型.3)异常及缺陷应根据处理标准进行处理。4)当测试须加滤波器时应把无滤波器和加滤波器的文件分别命名和存储;5)当检测到异常时,需对该电缆接头相邻的两组接头进行检测并分别建文件进行放电谱图和放电波形的记录;6)当检测到异常情况时,每个记录部位应记录不少于5张放电谱图3张波形图。电晕放电二维图谱自由颗粒、金属微粒三维图谱(特高频)超声波脉冲模式超声波相位模式机械振动相位模式(超声波)

展开阅读全文
