第6讲 未尽补遗述变频
６．1　功能预置要知道
以三菱FR－A540变频器用于风机为例,其主要功能如下：
功能码
功　能　名　称
出厂设定
用户设定
　0
转矩提升
6％
0％
　1
上限频率
120Hｚ
50Hｚ
　2
下限频率
0Hｚ
20Hｚ
　3
基本频率
50Hｚ
50Hｚ
　7
加速时间
5ｓ
20ｓ
　8
减速时间
5ｓ
60ｓ

图6－1　三菱FR－A540变频器的功能预置
今将加速时间修改为20ｓ。
６．2　常见故障应记牢
６．2．１ 过流、过载分彼此

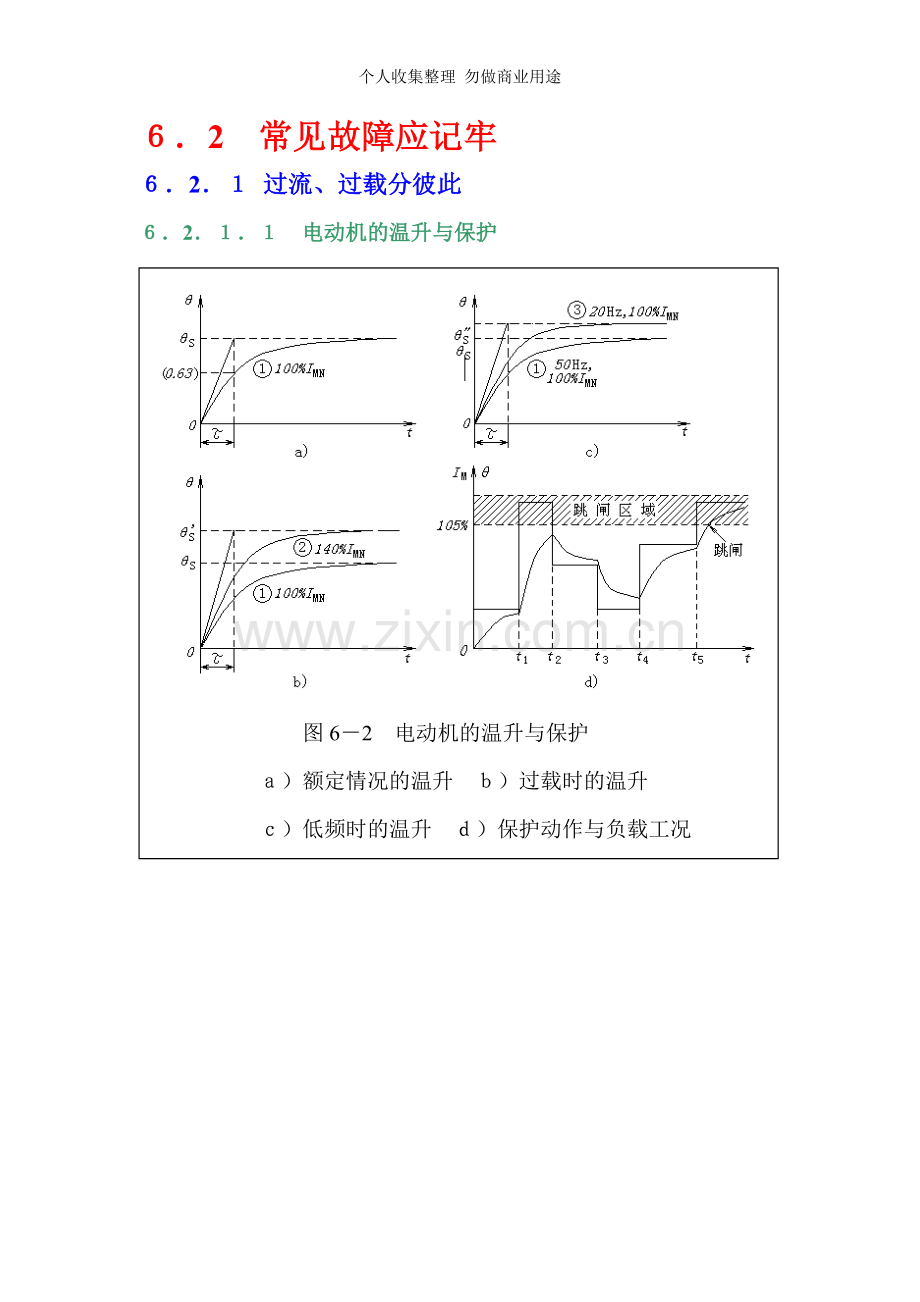

图6－2　电动机的温升与保护
ａ）额定情况的温升　ｂ）过载时的温升
ｃ）低频时的温升　ｄ）保护动作与负载工况

６．2．１．１　电动机的温升与保护

图6－3　电动机过载特点
ａ)过载现象　ｂ）过载特点
６．2．１．2　电动机过载的特点

图6－4　过载保护的反时限特性
ａ)反时限特性　ｂ)发热曲线　ｃ）保护曲线
６．2．１．3　过载保护的反时限特性
６．2．１．4　过电流的原因与特点

图6－5　故障过电流
ａ）输出侧短路　ｂ）逆变桥直通
1．故障引起过电流

图6－6　预置不当引起的过电流
ａ)U∕ｆ比预置过大　ｂ）加速时间过短
2．预置不当引起的过电流

图6－7　测量误差引起的“过电流"
3．测量误差引起的“过电流”

图6－8　过电流的特点
ａ）短路过电流　ｂ）冲击过电流
4．过电流的特点

６．2．2　过压、欠压不同枝

图6－9　过电压原因
ａ）电源过电压　ｂ）降速过快　ｃ）电容补偿柜切换
６．2．2．1　过电压原因

图6－10　欠电压原因　
ａ）电源欠电压与限流环节故障　ｂ）其他设备干扰
ｃ）同一线路上的变频器较多　　ｄ)测量误动作　
６．2．2．2　欠电压原因

图6－11　机械振动的可能原因
６．2．3　机械振动细辨识

图6－12　空气开关跳闸原因
ａ）运行中跳闸　ｂ）变频器通电时跳闸
６．2．4　空开跳闸原因思
６．3 避免停机有绝招
６．3．1　防止跳闸自处理

图6－13　升降速过程自处理
ａ）升速自处理　ｂ）降速自处理
1．升降速过程的自处理

2．运行过程的自处理

图6－14　运行过程中的自处理
ａ)运行电流　ｂ）运行频率
６．3．2　跳闸也要不停机

图6－15　瞬时停电的处理与重合闸
ａ）瞬时停电时的电源电压　ｂ）瞬时停电后的直流电压ｃ）瞬时停电后的控制电压 ｄ）瞬时停电期间的频率
ｅ）从0Hｚ重新起动　　　　ｆ）搜索重新起动
1．瞬时停电的重合闸

2．跳闸后的重合闸功能
变频器型号
功 能 码
功 能 名 称
数 据 码
森兰ＳＢ６１
Ｆ４０８
自动复位次数
０～７
Ｆ４０９
自动复位时间
１.０～２０。０ｓ
康沃ＣＶＦ
－Ｇ２
Ｈ－６
故障自恢复次数
０~２
Ｈ－７
自恢复间隔时间
２～２０ｓ
三菱ＦＲ
－Ａ５４０
Ｐｒ.６７
报警时再试次数
０～１０
Ｐｒ.６８
再试等待时间
０～１０ｓ
瓦萨ＣＸ
８。１
自动重新起动次数
０～１０
８。２
重新起动间隔时间
１~６０００ｓ
８.３
自动重新起动功能
０：斜坡方式起动
１:以自动搜索频率起动

６．3．3 关注电容与风机
1．电解电容器寿命

图６－16 电解电容器的寿命

图6－17　随时注意风机的运行状况
2．注意风机
６．4 电压测量须动脑
６．4．１ 电磁式仪表读数小

图６－１8 电磁式仪表测电压

６．4．2 　磁电式仪表整流要

图６－１9 磁电式仪表测输出电压
６．4．3　数字式仪表胡乱标

图６－20 数字式仪表测输出电压
６．4．4　模块好坏大致校
６．4．4．１ 整流模块的测量

图６－21 整流模块的测量

完好整流管的测量结果
二 极 管
符 号
万 用 表 表 笔
测 量
结 果
二 极 管
符 号
万 用 表 表 笔
测 量
结 果
红 表 笔
黑 表 笔
红 表 笔
黑 表 笔
ＶＤ１

Ｒ
Ｐ＋
×
ＶＤ４
Ｒ
Ｎ
〇
Ｐ＋
Ｒ
〇
Ｎ
Ｒ
×
ＶＤ３
Ｓ
Ｐ＋
×
ＶＤ６
Ｓ
Ｎ
〇
Ｐ＋
Ｓ
〇
Ｎ
Ｓ
×
ＶＤ５
Ｔ
Ｐ＋
×
ＶＤ２
Ｔ
Ｎ
〇
Ｐ＋
Ｔ
〇
Ｎ
Ｔ
×
表中,〇表示导通，×表示不通。

图６－22 逆变模块的电路
６．4．4．２ 逆变模块的测量
完好逆变模块的测量结果
逆 变 管
符 号
万 用 表 表 笔
测 量
结 果
逆 变 管
符 号
万 用 表 表 笔
测 量
结 果
红 表 笔
黑 表 笔
红 表 笔
黑 表 笔
Ｖ１
Ｕ
Ｐ
×
Ｖ４
Ｕ
Ｎ
〇
Ｐ
Ｕ
〇
Ｎ
Ｕ
×
Ｖ３
Ｖ
Ｐ
×
Ｖ６
Ｖ
Ｎ
〇
Ｐ
Ｖ
〇
Ｎ
Ｖ
×
Ｖ５
Ｗ
Ｐ
×
Ｖ２
Ｗ
Ｎ
〇
Ｐ
Ｗ
〇
Ｎ
Ｗ
×

图６－２３ 示波器的隔离
６．4．4．３ 驱动模块的测量
6．5 压、频不符须思考
６．5．1　电压不符酌情论处

图6－24　电动机绕组为Δ形接法
1．电动机绕组为Δ形接法

图6－25　电动机绕组为Y形接法
2．电动机绕组为Y形接法

图6－26　单进三出变频器
3．采用单进三出变频器
６．5．2　频率不符转矩关注

图6－27　50Hｚ电动机用于60Hｚ电源
1．50Hｚ电动机用于60Hｚ电源（5.5ｋW）
TMN60＝9550×5.5∕1728＝30.4Nｍ
2．50Hｚ电动机提升到60Hｚ

图6－28　50Hｚ电动机提升到60Hｚ
TMN＝9550×5.5∕1440＝36.5Nｍ
当ｆX＝60Hｚ时：
TMX＝36。5×50∕60＝30。4Nｍ

图6－29　60Hｚ电动机用于50Hｚ电源
3． 60Hｚ电动机用于50Hｚ电源
TMN60＝9550×5.5∕1728＝30.4Nｍ
TMN50＝9550×5。5∕1440＝36.5Nｍ
但：空载电流增大，磁路有可能饱和。

６．6　PLC控制有提高
6．6．1 基本电路记清楚

图6－30　PLC的输入电路
1．输入电路

图6－31　PLC的输出电路
2．输出电路

图6－32　PLC的梯形图
3．梯形图

图７－６ 梯形图的基本符号
ａ）常开触点 ｂ）常闭触点 ｃ）线圈

6．6．2　变频编程配电路

图6－33　正转控制电路
1．正转控制

图6－34　正转控制梯形图
梯形图
程序表
程 序
说 明
电　路　中　的　对　应　动　作
变　　频　　器　　通　　电
LD X0
X0得到信号
按下SB1
ANI　Y7
如Y7未复位
变频器不能通电
SET Y0
Y0动作，并自锁
KM得电，变频器通电
变　　频　　器　　断　　电
LD X1
X1得到信号
按下SB2
ANI　Y7
如变频器在运行
变频器不能断电
OR X7
X7得到信号
变频器跳闸
RST Y0
Y0复位
KM失电,变频器断电
变　　频　　器　　复　　位
LD X2
X2得到信号
按下SB3
OUT Y6
Y6动作
变频器复位
电　　动　　机　　运　　行
LD X3
X3得到信号
按下SF
AND Y0
Y0已经动作　
变频器已经通电，电动机可以起动
SET Y7
Y7动作，并自锁
FWD得到信号，电动机起动
电　　动　　机　　停　　机　
LD X4
X4得到信号
按下ST
OR X7
或X7得到信号
变频器跳闸
RST Y7
Y7复位
FWD失去信号，电动机减速并停机
LD　Y7
Y7触点闭合
电动机正在运行中
OUT　Y1
Y1动作
HL1亮，说明电动机正在运行
电　　动　　机　　升　　速
LD X5
X5得到信号
按下UP
OUT Y5
Y5动作
变频器X1得到信号，输出频率上升
OUT　Y2
Y2动作
HL2亮,说明电动机正在升速
电　　动　　机　　降　　速
LD　X6
X6得到信号
按下DWN
OUT Y4
Y4动作
变频器X2得到信号,输出频率下降
OUT　Y3
Y3动作
HL3亮，说明电动机正在降速
ＥＮＤ
程序结束

2．多档转速的控制

图6－35　多档转速控制特点
工作特点

图6－36　多档转速控制电路
PLC控制电路

梯形图

图6－37　多档转速控制梯形图
６．7　家电也是变频好

图５－38 单进三出变频器
１．电机变成三相好
２．起停平稳大家笑
３．空调温度随意调
４．冰箱能够速冻了
