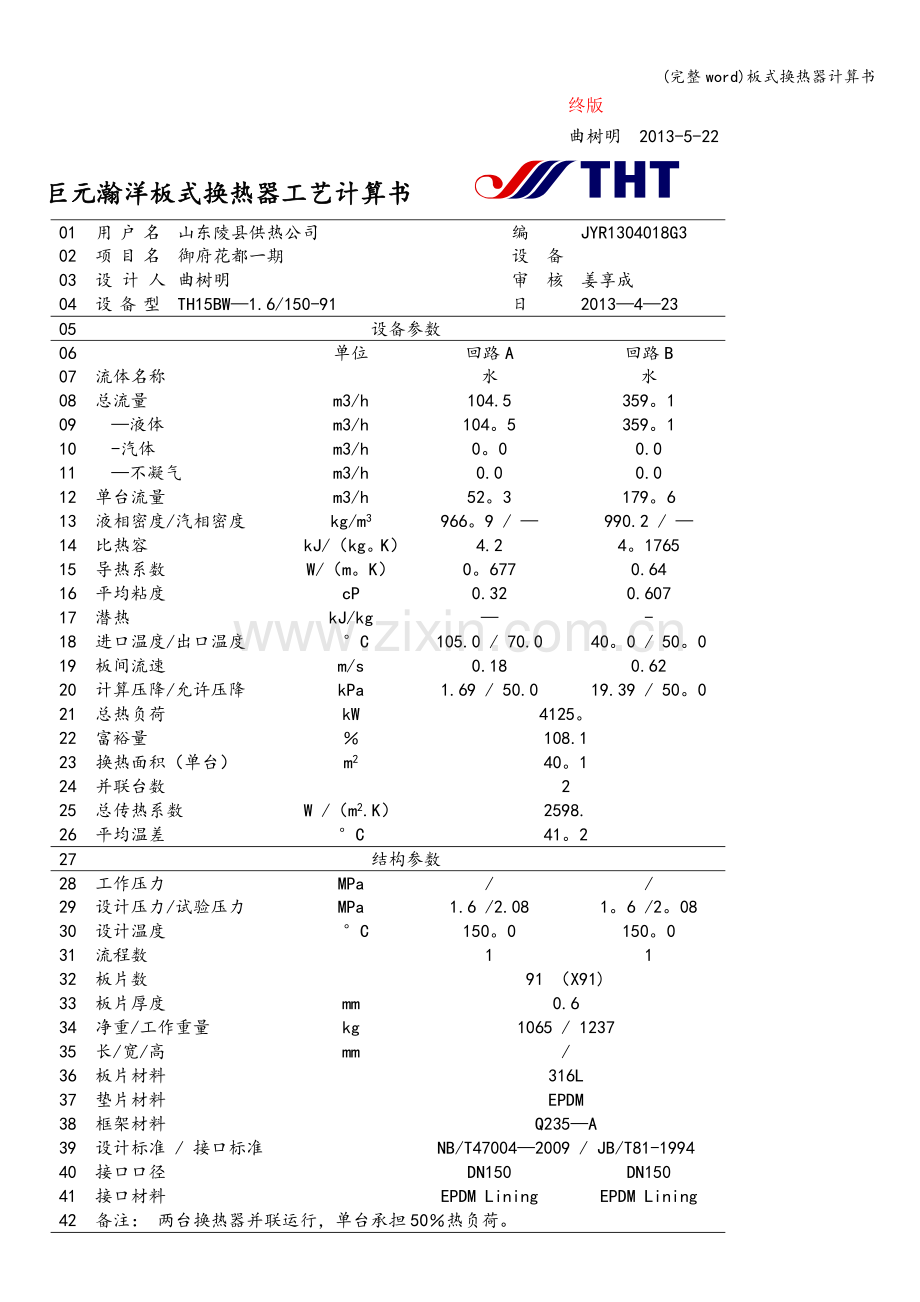

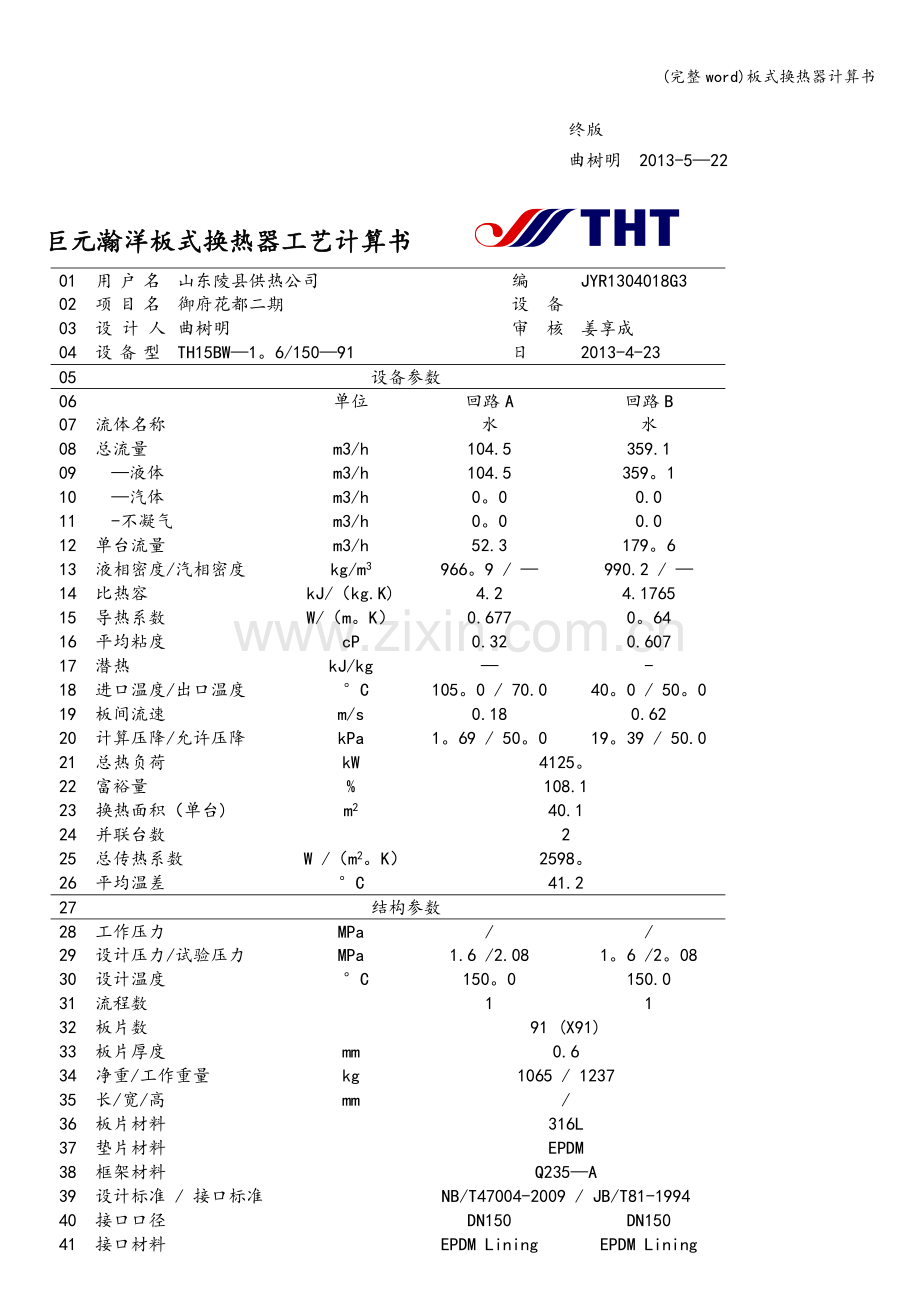

(完整word)板式换热器计算书终版曲树明 2013-5-22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称御府花都一期设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW—1.6/150-91 日　期 2013—4—23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 104.5 359。1 09 —液体 m3/h 104。5 359。1 10 -汽体 m3/h 0。0 0.0 11 —不凝气 m3/h 0.0 0.0 12 单台流量 m3/h 52。3 179。6 13 液相密度/汽相密度 kg/m3 966。9 / — 990.2 / — 14 比热容 kJ/（kg。K） 4.2 4。1765 15 导热系数 W/（m。K） 0。677 0.64 16 平均粘度 cP 0.32 0.607 17 潜热 kJ/kg — - 18 进口温度/出口温度 °C 105.0 / 70.0 40。0 / 50。0 19 板间流速 m/s 0.18 0.62 20 计算压降/允许压降 kPa 1.69 / 50.0 19.39 / 50。0 21 总热负荷 kW 4125。 22 富裕量％ 108.1 23 换热面积（单台） m2 40。1 24 并联台数 2 25 总传热系数 W /（m2.K） 2598. 26 平均温差 °C 41。2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1.6 /2.08 1。6 /2。08 30 设计温度 °C 150。0 150。0 31 流程数 1 1 32 板片数 91 （X91) 33 板片厚度 mm 0.6 34 净重/工作重量 kg 1065 / 1237 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235—A 39 设计标准 / 接口标准 NB/T47004—2009 / JB/T81-1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注：两台换热器并联运行，单台承担50％热负荷。终版曲树明 2013-5—22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称御府花都二期设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW—1。6/150—91 日　期 2013-4-23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 104.5 359.1 09 —液体 m3/h 104.5 359。1 10 —汽体 m3/h 0。0 0.0 11 -不凝气 m3/h 0。0 0.0 12 单台流量 m3/h 52.3 179。6 13 液相密度/汽相密度 kg/m3 966。9 / — 990.2 / — 14 比热容 kJ/（kg.K) 4.2 4.1765 15 导热系数 W/（m。K） 0.677 0。64 16 平均粘度 cP 0.32 0.607 17 潜热 kJ/kg — - 18 进口温度/出口温度 °C 105。0 / 70.0 40。0 / 50。0 19 板间流速 m/s 0.18 0.62 20 计算压降/允许压降 kPa 1。69 / 50。0 19。39 / 50.0 21 总热负荷 kW 4125。 22 富裕量 % 108.1 23 换热面积（单台) m2 40.1 24 并联台数 2 25 总传热系数 W /（m2。K） 2598。 26 平均温差 °C 41.2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1.6 /2.08 1。6 /2。08 30 设计温度 °C 150。0 150.0 31 流程数 1 1 32 板片数 91 (X91) 33 板片厚度 mm 0.6 34 净重/工作重量 kg 1065 / 1237 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235—A 39 设计标准 / 接口标准 NB/T47004-2009 / JB/T81-1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注：两台换热器并联运行，单台承担50％热负荷。终版曲树明 2013—5—22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称唐城家园设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW-1.6/150-69 日　期 2013—4-23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 69.7 239.4 09 -液体 m3/h 69。7 239。4 10 —汽体 m3/h 0.0 0.0 11 —不凝气 m3/h 0.0 0.0 12 单台流量 m3/h 34。9 119。7 13 液相密度/汽相密度 kg/m3 966.9 / — 990.2 / - 14 比热容 kJ/（kg。K) 4.2 4.1765 15 导热系数 W/(m.K) 0。677 0.64 16 平均粘度 cP 0.32 0.607 17 潜热 kJ/kg — - 18 进口温度/出口温度 °C 105。0 / 70。0 40。0 / 50。0 19 板间流速 m/s 0。16 0。55 20 计算压降/允许压降 kPa 1.13 / 50.0 12.92 / 50.0 21 总热负荷 kW 2750. 22 富裕量％ 117。8 23 换热面积（单台） m2 30。2 24 并联台数 2 25 总传热系数 W /（m2.K) 2407. 26 平均温差 °C 41.2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1.6 /2。08 1。6 /2。08 30 设计温度 °C 150.0 150。0 31 流程数 1 1 32 板片数 69 (X69) 33 板片厚度 mm 0。6 34 净重/工作重量 kg 1007 / 1137 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235-A 39 设计标准 / 接口标准 NB/T47004—2009 / JB/T81—1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注：两台换热器并联运行，单台承担50%热负荷。终版曲树明 2013—5-22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称世纪家园柏景湾（一期) 设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW—1.6/150—113 日　期 2013—4—23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 149。2 512。7 09 —液体 m3/h 149。2 512.7 10 —汽体 m3/h 0。0 0.0 11 -不凝气 m3/h 0.0 0.0 12 单台流量 m3/h 74.6 256.4 13 液相密度/汽相密度 kg/m3 966。9 / — 990。2 / - 14 比热容 kJ/（kg。K） 4。2 4。1765 15 导热系数 W/（m.K） 0.677 0.64 16 平均粘度 cP 0.32 0。607 17 潜热 kJ/kg — — 18 进口温度/出口温度 °C 105.0 / 70.0 40.0 / 50.0 19 板间流速 m/s 0。21 0.71 20 计算压降/允许压降 kPa 2。65 / 50。0 30.71 / 50.0 21 总热负荷 kW 5890。 22 富裕量％ 97.2 23 换热面积（单台） m2 50。0 24 并联台数 2 25 总传热系数 W /（m2.K) 2819. 26 平均温差 °C 41。2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1。6 /2。08 1.6 /2。08 30 设计温度 °C 150.0 150。0 31 流程数 1 1 32 板片数 113 (X113） 33 板片厚度 mm 0.6 34 净重/工作重量 kg 1128 / 1343 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235-A 39 设计标准 / 接口标准 NB/T47004—2009 / JB/T81-1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注：两台换热器并联运行，单台承担50％热负荷。终版曲树明 2013—5—22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称世纪家园浅水湾(二期) 设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW—1.6/150-113 日　期 2013-4—23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 139.3 478.8 09 —液体 m3/h 139。3 478。8 10 —汽体 m3/h 0。0 0。0 11 -不凝气 m3/h 0.0 0。0 12 单台流量 m3/h 69.7 239。4 13 液相密度/汽相密度 kg/m3 966。9 / — 990。2 / — 14 比热容 kJ/(kg.K) 4.2 4.1765 15 导热系数 W/(m。K） 0.677 0。64 16 平均粘度 cP 0.32 0.607 17 潜热 kJ/kg — - 18 进口温度/出口温度 °C 105。0 / 70。0 40.0 / 50。0 19 板间流速 m/s 0.19 0.66 20 计算压降/允许压降 kPa 2.32 / 50.0 26。89 / 50。0 21 总热负荷 kW 5500。 22 富裕量％ 102。8 23 换热面积（单台） m2 50。0 24 并联台数 2 25 总传热系数 W /（m2.K) 2707。 26 平均温差 °C 41.2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1。6 /2。08 1.6 /2。08 30 设计温度 °C 150。0 150。0 31 流程数 1 1 32 板片数 113 (X113） 33 板片厚度 mm 0。6 34 净重/工作重量 kg 1128 / 1343 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235-A 39 设计标准 / 接口标准 NB/T47004-2009 / JB/T81-1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注: 两台换热器并联运行,单台承担50%热负荷。终版曲树明 2013-5—22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称世纪家园星河湾(三期）设备号 03 设计人曲树明审核人姜享成 04 设备型号 EH20BW-1.6/150—121 日　期 2013—4—23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 407.5 1400.5 09 -液体 m3/h 407.5 1400.5 10 —汽体 m3/h 0.0 0。0 11 -不凝气 m3/h 0.0 0。0 12 单台流量 m3/h 135.8 466。8 13 液相密度/汽相密度 kg/m3 966.9 / — 990.2 / — 14 比热容 kJ/(kg.K) 4.2 4.1765 15 导热系数 W/（m.K） 0.677 0。64 16 平均粘度 cP 0.32 0.607 17 潜热 kJ/kg - - 18 进口温度/出口温度 °C 105.0 / 70.0 40。0 / 50.0 19 板间流速 m/s 0.29 0。99 20 计算压降/允许压降 kPa 4。19 / 50.0 48。24 / 50。0 21 总热负荷 kW 16088. 22 富裕量％ 123。0 23 换热面积(单台） m2 101。2 24 并联台数 3 25 总传热系数 W /（m2。K） 2868. 26 平均温差 °C 41。2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1。6 /2.08 1。6 /2。08 30 设计温度 °C 150.0 150.0 31 流程数 1 1 32 板片数 121 （X121) 33 板片厚度 mm 0.6 34 净重/工作重量 kg 2091 / 2523 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235—A 39 设计标准 / 接口标准 NB/T47004—2009 / JB/T81—1994 40 接口口径 DN200 DN200 41 接口材料 EPDM Lining EPDM Lining 42 备注：三台换热器并联运行，单台承担1/3热负荷. 终版曲树明 2013—5—22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称文苑设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW—1。6/150—69 日　期 2013—4—23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 77。8 267.3 09 —液体 m3/h 77。8 267。3 10 —汽体 m3/h 0。0 0。0 11 -不凝气 m3/h 0.0 0。0 12 单台流量 m3/h 38。9 133。7 13 液相密度/汽相密度 kg/m3 966。9 / - 990.2 / — 14 比热容 kJ/(kg。K) 4。2 4.1765 15 导热系数 W/(m。K） 0.677 0.64 16 平均粘度 cP 0。32 0.607 17 潜热 kJ/kg - - 18 进口温度/出口温度 °C 105。0 / 70.0 40。0 / 50。0 19 板间流速 m/s 0.18 0。61 20 计算压降/允许压降 kPa 1。4 / 50.0 15。95 / 50.0 21 总热负荷 kW 3071。 22 富裕量％ 108。5 23 换热面积（单台） m2 30。2 24 并联台数 2 25 总传热系数 W /（m2。K) 2573。 26 平均温差 °C 41。2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1.6 /2。08 1。6 /2.08 30 设计温度 °C 150.0 150.0 31 流程数 1 1 32 板片数 69 （X69) 33 板片厚度 mm 0.6 34 净重/工作重量 kg 1007 / 1137 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235—A 39 设计标准 / 接口标准 NB/T47004-2009 / JB/T81-1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注: 两台换热器并联运行，单台承担50％热负荷. 终版曲树明 2013—5-22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称西班牙设备号 03 设计人曲树明审核人姜享成 04 设备型号 EH20BW-1。6/150—75 日　期 2013—4-23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 179。9 618.3 09 —液体 m3/h 179.9 618.3 10 —汽体 m3/h 0.0 0。0 11 —不凝气 m3/h 0。0 0.0 12 单台流量 m3/h 90. 309.2 13 液相密度/汽相密度 kg/m3 966.9 / — 990。2 / - 14 比热容 kJ/（kg.K) 4。2 4.1765 15 导热系数 W/（m。K） 0。677 0。64 16 平均粘度 cP 0。32 0。607 17 潜热 kJ/kg — - 18 进口温度/出口温度 °C 105。0 / 70.0 40.0 / 50。0 19 板间流速 m/s 0.31 1.06 20 计算压降/允许压降 kPa 4.24 / 50。0 48。63 / 50。0 21 总热负荷 kW 7103. 22 富裕量 % 114。8 23 换热面积（单台） m2 62。1 24 并联台数 2 25 总传热系数 W /(m2。K） 2982. 26 平均温差 °C 41。2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1。6 /2。08 1.6 /2.08 30 设计温度 °C 150.0 150。0 31 流程数 1 1 32 板片数 75 （X75) 33 板片厚度 mm 0.6 34 净重/工作重量 kg 1863 / 2129 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235-A 39 设计标准 / 接口标准 NB/T47004-2009 / JB/T81—1994 40 接口口径 DN200 DN200 41 接口材料 EPDM Lining EPDM Lining 42 备注: 两台换热器并联运行，单台承担50%热负荷. 终版曲树明 2013—5—22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称现代城设备号 03 设计人曲树明审核人姜享成 04 设备型号 TH15BW—1.6/150—69 日　期 2013—4-23 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 89。1 306。2 09 —液体 m3/h 89。1 306。2 10 -汽体 m3/h 0.0 0。0 11 —不凝气 m3/h 0.0 0。0 12 单台流量 m3/h 44.6 153.1 13 液相密度/汽相密度 kg/m3 966。9 / - 990.2 / — 14 比热容 kJ/(kg。K) 4。2 4.1765 15 导热系数 W/(m。K) 0.677 0.64 16 平均粘度 cP 0.32 0.607 17 潜热 kJ/kg - - 18 进口温度/出口温度 °C 105.0 / 70.0 40.0 / 50。0 19 板间流速 m/s 0.2 0。7 20 计算压降/允许压降 kPa 1.81 / 50。0 20。67 / 50.0 21 总热负荷 kW 3517. 22 富裕量 % 97。4 23 换热面积（单台） m2 30。2 24 并联台数 2 25 总传热系数 W /（m2.K） 2790。 26 平均温差 °C 41.2 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1.6 /2.08 1。6 /2。08 30 设计温度 °C 150.0 150。0 31 流程数 1 1 32 板片数 69 （X69) 33 板片厚度 mm 0.6 34 净重/工作重量 kg 1007 / 1137 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235-A 39 设计标准 / 接口标准 NB/T47004-2009 / JB/T81-1994 40 接口口径 DN150 DN150 41 接口材料 EPDM Lining EPDM Lining 42 备注：两台换热器并联运行，单台承担50%热负荷。终版曲树明 2013—5-22 巨元瀚洋板式换热器工艺计算书 01 用户名称山东陵县供热公司编　号 JYR1304018G3 02 项目名称供暖面积2万㎡设备号 03 设计人曲树明审核人姜军 04 设备型号 EAH10BW-1.6/150—72 日　期 2013—5-6 05 设备参数 06 单位回路A 回路B 07 流体名称水水 08 总流量 m3/h 30.4 42。3 09 -液体 m3/h 30。4 42.3 10 -汽体 m3/h 0.0 0。0 11 -不凝气 m3/h 0。0 0。0 12 单台流量 m3/h 15.2 21。2 13 液相密度/汽相密度 kg/m3 966.9 / — 976.3 / — 14 比热容 kJ/(kg.K） 4.2 4.18875 15 导热系数 W/(m.K) 0.677 0.669 16 平均粘度 cP 0.32 0.391 17 潜热 kJ/kg — — 18 进口温度/出口温度 °C 105。0 / 70.0 60.0 / 85。0 19 板间流速 m/s 0.09 0.12 20 计算压降/允许压降 kPa 1.92 / 50.0 3.73 / 50.0 21 总热负荷 kW 1200。 22 富裕量％ 53.5 23 换热面积（单台) m2 21. 24 并联台数 2 25 总传热系数 W /(m2.K) 1984。 26 平均温差 °C 14.4 27 结构参数 28 工作压力 MPa / / 29 设计压力/试验压力 MPa 1.6 /2。08 1。6 /2.08 30 设计温度 °C 150.0 150。0 31 流程数 1 1 32 板片数 72 （D72） 33 板片厚度 mm 0。6 34 净重/工作重量 kg 535 / 624 35 长/宽/高 mm / 36 板片材料 316L 37 垫片材料 EPDM 38 框架材料 Q235—A 39 设计标准 / 接口标准 NB/T47004-2009 / JB/T81-1994 40 接口口径 DN100 DN100 41 接口材料 EPDM Lining EPDM Lining 42 备注：两台换热器并联运行,单台承担50％热负荷。
