DCDC参数计算公式.xls

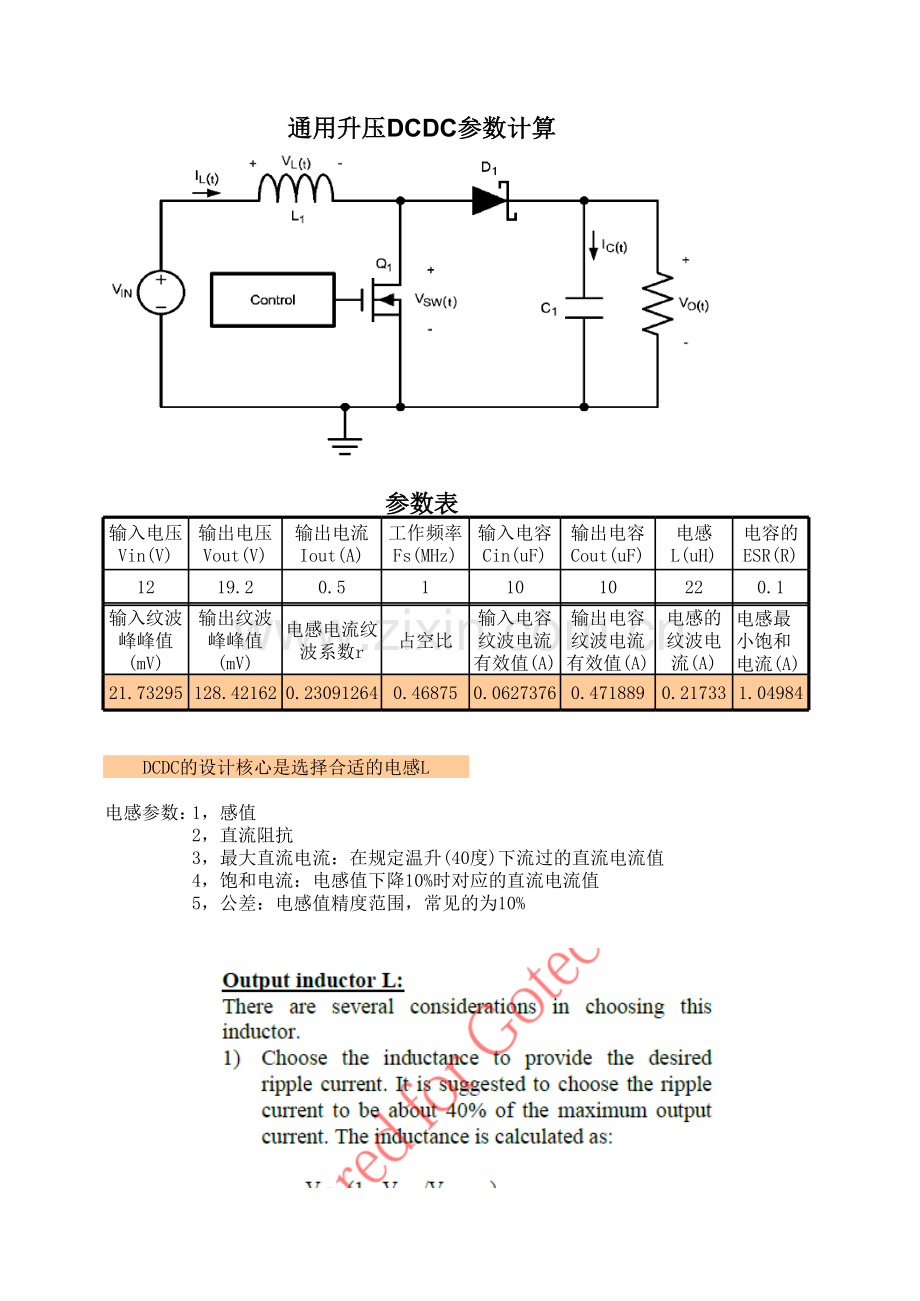

通通用用升升压压DCDC参参数数计计算算参参数数表表输入电压Vin(V)输出电压Vout(V)输出电流Iout(A)工作频率Fs(MHz)输入电容Cin(uF)输出电容Cout(uF)电感L(uH)电容的ESR(R)1219.20.511010220.1输入纹波峰峰值(mV)输出纹波峰峰值(mV)电感电流纹波系数r占空比输入电容纹波电流有效值(A)输出电容纹波电流有效值(A)电感的纹波电流(A)电感最小饱和电流(A)21.73295 128.42162 0.23091264 0.468750.0627376 0.4718890.21733 1.04984DCDC的设计核心是选择合适的电感L电感参数：1，感值2，直流阻抗3，最大直流电流：在规定温升(40度)下流过的直流电流值4，饱和电流：电感值下降10%时对应的直流电流值5，公差：电感值精度范围，常见的为10%通通用用降降压压DCDC参参数数计计算算参参数数表表输入电压Vin(V)输出电压Vout(V)输出电流Iout(A)工作频率Fs(MHz)输入电容Cin(uF)输出电容Cout(uF)电感L(uH)12520.34101010输入纹波峰峰值(mV)输出纹波峰峰值(mV)电感电流纹波系数r占空比输入电容纹波电流有效值(A)输出电容纹波电流有效值(A)电感的纹波电流(A)142.9738562100.1658016 0.4289216 0.416667 0.9988864 0.247638 0.857841，根据应用条件，已知Vin，Vout，Iout和Fs等参数，计算得到占空比D的值2，按照r=0.4来计算电感值L，并根据计算结果选择一个最合适的值L（预留电感公差10%）3，根据选择的L反过来计算实际的r值4，根据r值计算电感的峰值电流，选择电感时确保电感在峰值电流下工作不至于饱和5，纹波电压，电流的计算，以确定合适的输入和输出电容值VsQ1LD1CR+-电容的ESR(R)0.08电感最小饱和电流(A)2.428922，按照r=0.4来计算电感值L，并根据计算结果选择一个最合适的值L（预留电感公差10%）4，根据r值计算电感的峰值电流，选择电感时确保电感在峰值电流下工作不至于饱和
