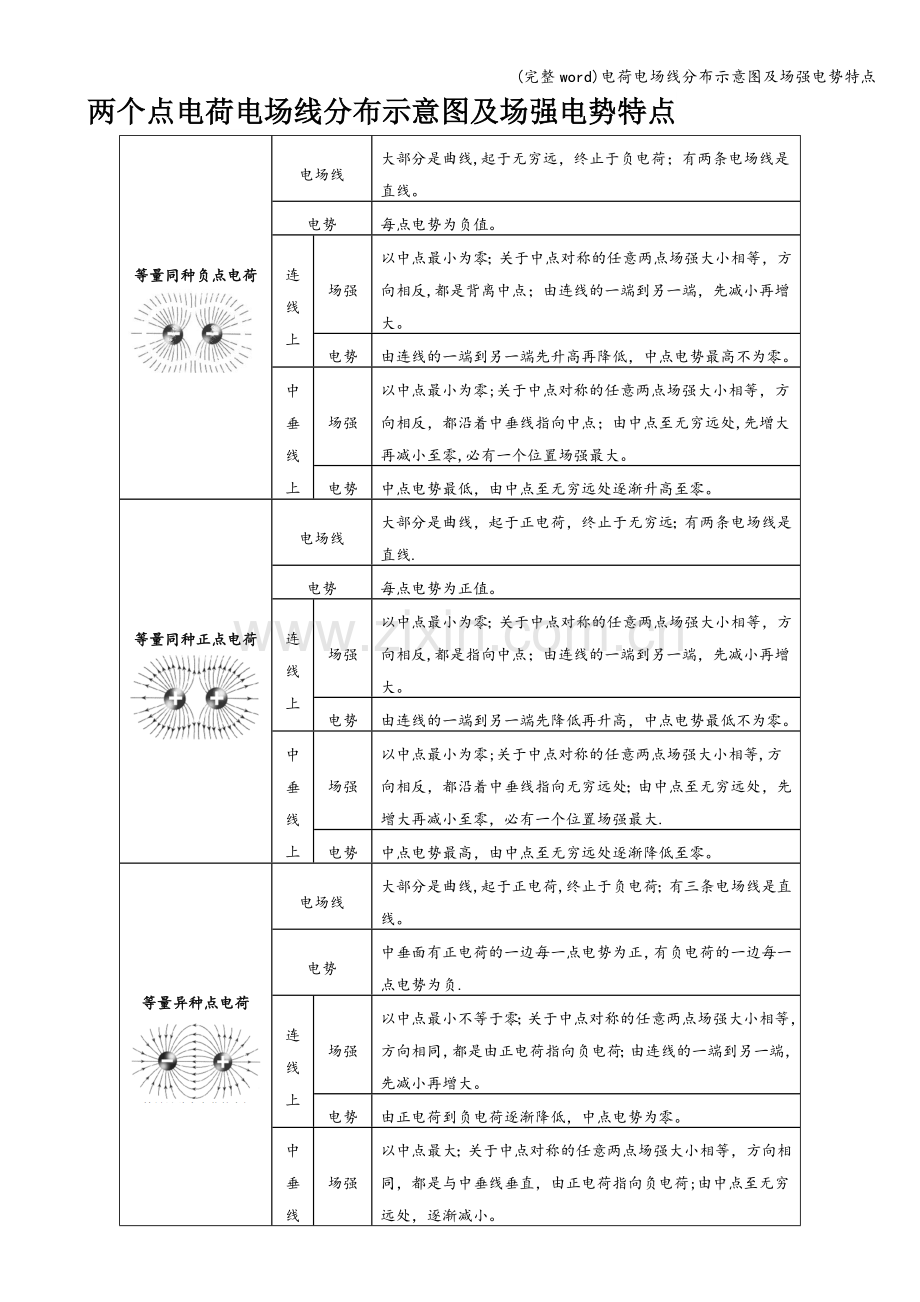

电荷电场线分布示意图及场强电势特点.doc

(完整word)电荷电场线分布示意图及场强电势特点两个点电荷电场线分布示意图及场强电势特点等量同种负点电荷电场线大部分是曲线,起于无穷远，终止于负电荷；有两条电场线是直线。电势每点电势为负值。连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反,都是背离中点；由连线的一端到另一端，先减小再增大。电势由连线的一端到另一端先升高再降低，中点电势最高不为零。中垂线上场强以中点最小为零;关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处,先增大再减小至零,必有一个位置场强最大。电势中点电势最低，由中点至无穷远处逐渐升高至零。等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线.电势每点电势为正值。连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反,都是指向中点；由连线的一端到另一端，先减小再增大。电势由连线的一端到另一端先降低再升高，中点电势最低不为零。中垂线上场强以中点最小为零;关于中点对称的任意两点场强大小相等,方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大.电势中点电势最高，由中点至无穷远处逐渐降低至零。等量异种点电荷电场线大部分是曲线,起于正电荷,终止于负电荷；有三条电场线是直线。电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负.连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。电势由正电荷到负电荷逐渐降低，中点电势为零。中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷;由中点至无穷远处，逐渐减小。电势中垂面是一个等势面,电势为零（以无穷远处为零电势点，场强为零)孤立点电荷电场线分布示意图及场强电势特点孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同.电势离场源电荷越远,电势越低;与场源电荷等距的各点组成的球面是等势面,每点的电势为正。等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密.孤立的负点电荷电场线直线，起于无穷远，终止于负电荷.场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等,方向不同。电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密.(以无穷远处为零电势点,场强为零）注意：电场线、等势面的特点和电场线与等势面间的关系：电场线的方向为该点的场强方向，电场线的疏密表示场强的大小.电场线互不相交,等势面也互不相交.电场线和等势面在相交处互相垂直.电场线的方向是电势降低的方向,而且是降低最快的方向。电场线密的地方等差等势面密；等差等势面密的地方电场线也密。电容器动态变化的两类典型问题讨论平行板电容器充电后，继续保持电容器两极板与电池两极相连接，若电容器的d、S、变化，将引起电容器的C、Q、U、E怎样变化：由于电容器始终连接在电池上,因此两板间的电压保持不变，可根据下列几式讨论C、Q、E的变化情况平行板电容器充电后,切断与电池的连接，若电容器的d、S、变化，将引起电容器的C、Q、U、E怎样变化：由于电容器充电后，切断与电池的连接，使电容器的带电量保持不变,可根据下列几式讨论C、U、E的变化情况
