1、欧姆定律简单计算(含答案).doc

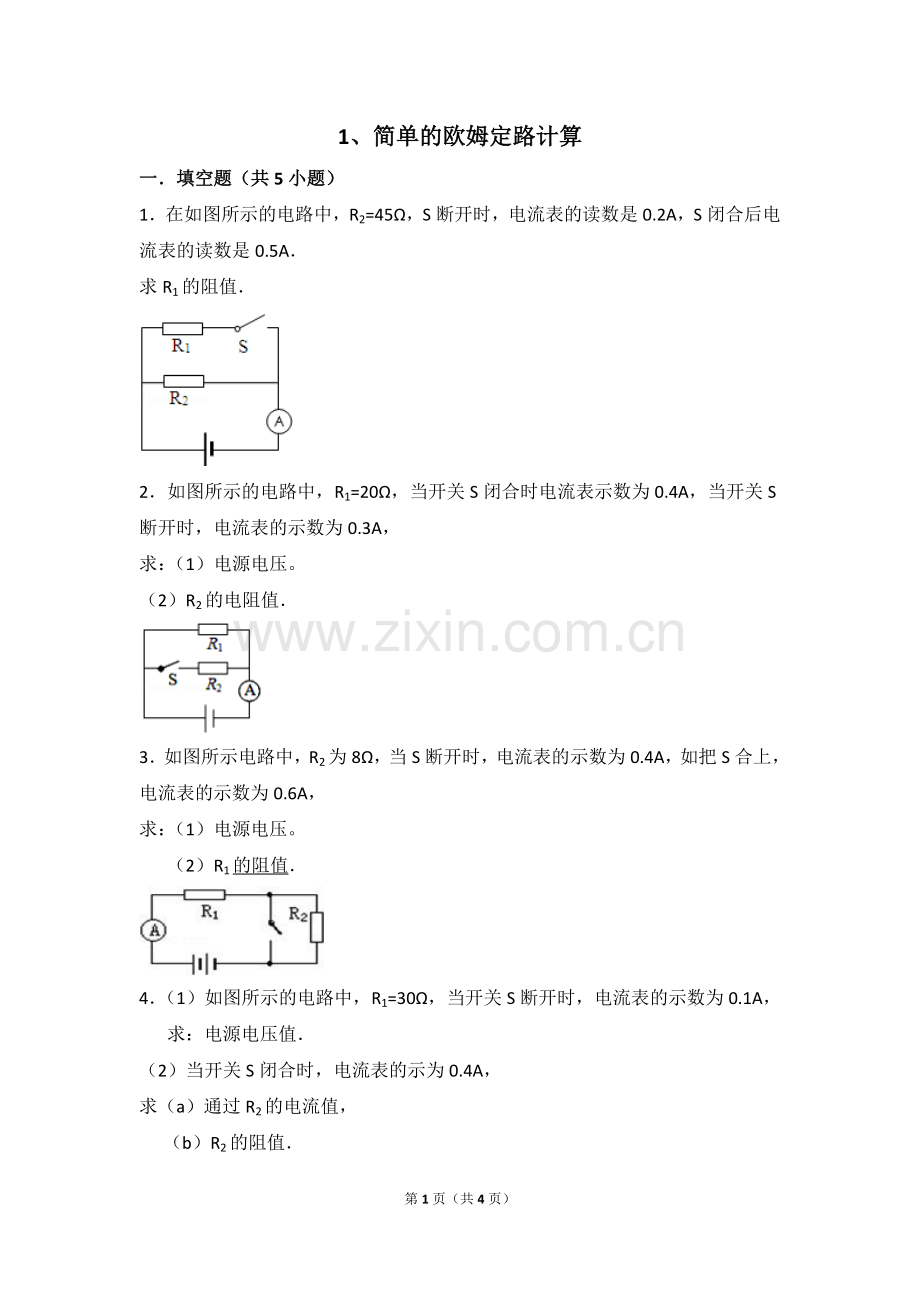

1、简单的欧姆定路计算
一．填空题（共5小题）
1．在如图所示的电路中，R2=45Ω，S断开时，电流表的读数是0.2A，S闭合后电流表的读数是0.5A．
求R1的阻值．

2．如图所示的电路中，R1=20Ω，当开关S闭合时电流表示数为0.4A，当开关S断开时，电流表的示数为0.3A，
求：（1）电源电压。
（2）R2的电阻值．

3．如图所示电路中，R2为8Ω，当S断开时，电流表的示数为0.4A，如把S合上，电流表的示数为0.6A，
求：（1）电源电压。
（2）R1的阻值．

4．（1）如图所示的电路中，R1=30Ω，当开关S断开时，电流表的示数为0.1A，求：电源电压值．
（2）当开关S闭合时，电流表的示为0.4A，
求（a）通过R2的电流值，
（b）R2的阻值．

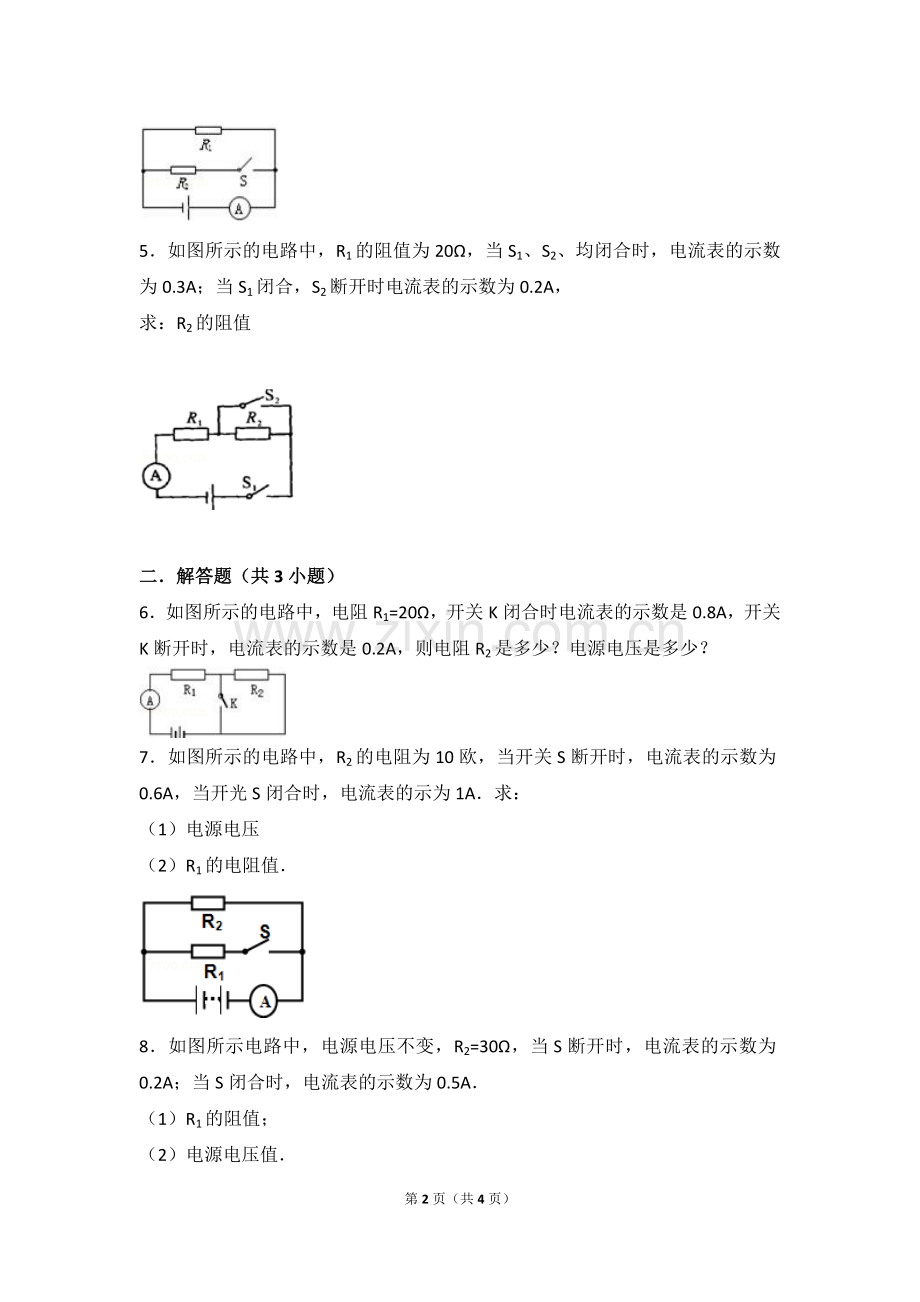

5．如图所示的电路中，R1的阻值为20Ω，当S1、S2、均闭合时，电流表的示数为0.3A；当S1闭合，S2断开时电流表的示数为0.2A，
求：R2的阻值

二．解答题（共3小题）
6．如图所示的电路中，电阻R1=20Ω，开关K闭合时电流表的示数是0.8A，开关K断开时，电流表的示数是0.2A，则电阻R2是多少？电源电压是多少？

7．如图所示的电路中，R2的电阻为10欧，当开关S断开时，电流表的示数为0.6A，当开光S闭合时，电流表的示为1A．求：
（1）电源电压
（2）R1的电阻值．

8．如图所示电路中，电源电压不变，R2=30Ω，当S断开时，电流表的示数为0.2A；当S闭合时，电流表的示数为0.5A．
（1）R1的阻值；
（2）电源电压值．

　1、简单的欧姆定路计算
一．填空题（共5小题）
1

故答案为：30．
　2．故答案为：6；60．
3．故答案为：9.6，16．
4．故答案为：3；0.3；10．
5．故答案为：10．
二．解答题（共3小题）
6．答：电阻R2是60Ω，电源电压是16V。
7．答：（1）电源电压为6V； （2）R1的电阻值为15Ω．
8．
【解答】解：（1）当S断开时，两电阻串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，由I=可得，电源电压：U=I1（R1+R2）=0.2A×（R1+30Ω），
当S闭合时，电路为R1的简单电路，电流表测电路中的电流，
则电源电压：U=I2R1=0.5A×R1，
因电源的电压不变，所以，0.2A×（R1+30Ω）=0.5A×R1，
解得：R1=20Ω；
（2）电源电压：U=I2R1=0.5A×20Ω=10V．
答：（1）R1的阻值为20Ω；
（2）电源电压值为10V．

第4页（共4页）
