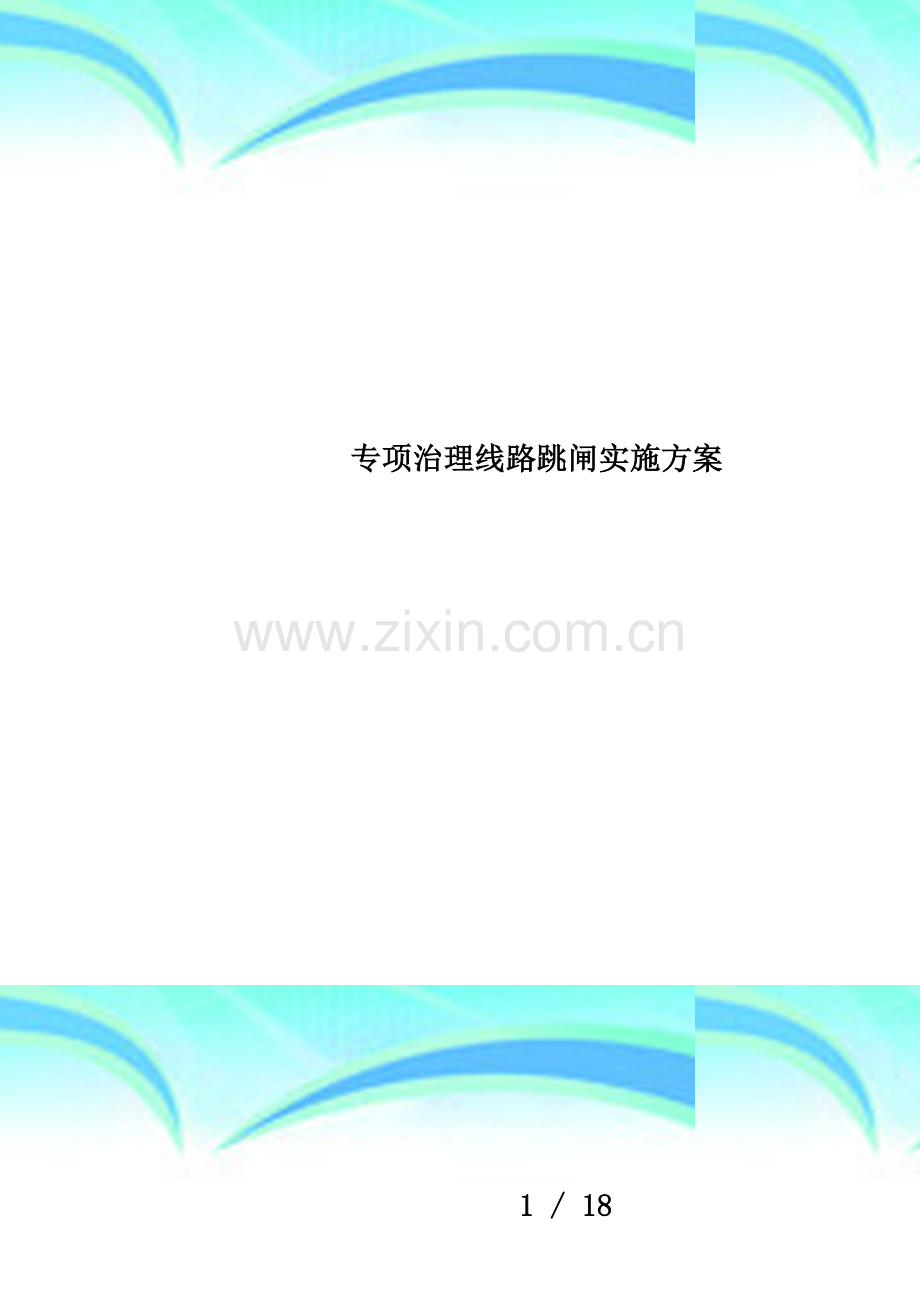

专项治理线路跳闸实施方案.docx

专项治理线路跳闸实施方案18 / 18 作者： 日期：个人收集整理，勿做商业用途 专项治理线路跳闸方案 根据省市俩公司关于线路跳闸的意见与方案，我科室结合我县公司实际情况，对所辖线路的重污染地区，易发生跳闸的线路进行了集中巡查，对发现的问题进行了讨论。现特制定此方案，以提高线路绝缘水平，降低跳闸次数，提高供电可靠率。 2016年截止5月31日共计跳闸：16次，其中重合闸成功6次，占37.5%。外力破坏占12.25%，污染引起的跳闸占：25%，鼠害占6.25%。线路故障占18.75%，其它原因占：37.5%。一、 加强对配网线路的巡视和维护1、 定期巡视的注意范围：a、架空线路、电缆及附属电器设备。b、柱上变压器、柱上开关、环网单元、配电室、箱式变压器等电器设备。c、防雷与接地装置、配电自动化终端、柱上电容器等设备。d、架空线路、电缆通道内的树木、违章建筑及悬挂、各类广告牌、路灯、堆积物、周围的挖沟、取土、修路开山放炮及其他影响安全运行的施工作业等。e、电缆沟道及相关设施。f、各类相关的运行、警示标识及相关设施。2、特殊巡视的主要范围a、存在外力破坏可能或在恶劣气象条件下影响安全运行的线路及设备。b、设备缺陷近期有发展和有重大严重缺陷、异常情况的线路及设备。c、重要保电任务期间的线路及设备。d、新投运、大修预试后、改造和长期停用后重新投入运行的线路及设备。e、根据检修或试验情况有薄弱环节或可能造成缺陷的线路及设备。3、架空线路的巡视通道的巡视a、线路保护区内有无易燃、易爆物品和腐蚀性液、气、体。b、导线对地、对道路、公路、铁路、索道、河流、建筑物等的距离应符合相关规定、有无可能触及导线的铁烟囱、天线、路灯广告牌等c、有无存在可能被风刮起危及线路安全的物体如金属薄膜、广告牌、风筝等。d、线路附近的爆破工程有无爆破手续，其安全措施是否妥当e、防护区内栽植的树、竹情况及导线与树、竹的距离是否符合规定，有无蔓藤类植物附生威胁安全。f、是否存在对线路安全构成威胁的工程设施，如施工机械、脚手架、拉线、开挖、地下采掘、打桩等。g、是否存在电力设施被擅自移作它用的现象。h、线路附近出现的高大机械、揽风索及可移动的设施等。i、线路附近的污染源情况。j、线路附近河道、冲沟、山坡的变化、巡视、检修时使用的道路、桥梁是否损坏、是否存在江河泛滥及山洪、泥石流对线路的影响。k、线路附近修建的道路、码头、货物等。l、线路附近有无射击、放风筝、抛扔杂物、飘洒金属和在杆塔、拉线上拴牲畜等。m、是否存在在建、已建违反电力设施保护条例及电力设施保护条例实施细则的建筑和构筑物。n、通道内有无未经批准擅自搭挂的弱电线路。o、其它可能影响线路安全的情况。杆塔和基础的巡视a、杆塔是否倾斜、位移杆塔偏离线路中心不应大于0.1m，砼杆倾斜不应大于15/1000转角杆。不应向内角倾斜，终端杆不应向导线侧倾斜，向拉线侧倾斜应小于0.2m。b、砼杆不应有严重裂纹、铁锈水、保护层不应脱落、疏松、钢筋外露、砼杆不宜有纵向裂纹、横向裂纹不宜超过1/3周长，且裂纹宽度不宜大于0.5mm，焊接杆焊接处应无裂纹，无严重锈蚀铁塔、钢杆不应严重锈蚀，主材弯曲度不得超过5/1000，混凝土基础不应有裂纹、疏松、露筋。c、基础有无损坏、下沉、上拔。周围土壤有无挖掘或沉陷、杆塔埋深是否符合要求。d、杆塔有无被水淹、水冲的可能、防洪设施有无损坏、坍塌。e、杆塔位置是否合适、有无被车撞的可能、保护设施是否完好警示标志是否清晰。f、杆塔标志、如杆号牌、相位牌、警告牌、3m线标记等是否齐全、清晰明显、规范统一、位置合适、安装牢固。g、各部螺丝应紧固、杆塔部件的固定处是否缺螺栓或螺母、螺栓是否松动等。h、杆塔周围有无藤蔓类攀沿植物和其它附着物有无危及安全的鸟巢、风筝及杂物。i、有无未经批准同杆搭挂设施或非同一电源的低压配电线路。j、基础保护帽上部塔材有无被埋入土或废弃物堆中，塔材有无锈蚀、缺失。横担、金具、绝缘子的巡视检查a、铁横担与金具有无严重锈蚀、变形、磨损、起皮或出现严重麻点，锈蚀表面积不应超过1/2，特别要注意检查金具经常活动、转动的部位和绝缘子串悬挂点的金具。b、横担上下倾斜、左右偏斜不应大于横担长度的2%。c、螺栓是否紧固有无缺螺帽、销子、开口销及弹簧销有无锈蚀、断裂、脱落。d、瓷质绝缘子有无损伤、裂纹和闪络痕迹、釉面剥落面积不应大于100mm。合成绝缘子的绝缘介质是否龟裂、破损、脱落。e、铁脚、铁帽有无锈蚀、松动、弯曲偏斜。f、瓷横担、瓷顶担是否偏斜。g、绝缘子钢脚有无弯曲、铁件有无严重锈蚀、针式绝缘子是否歪斜。h、在同一绝缘等级内、绝缘子装设是否保持一致。i、铝包带、预绞丝有无滑动、断股或烧伤、防振锤有无移位、脱落、偏斜。j、驱鸟装置工作是否正常。拉线的巡视a、拉线有无断股、松弛、严重锈蚀和张力分配不匀的现象、拉线的受力角度是否适当、当一基电杆上装设多条拉线时，各条拉线的受力应一致。b、跨越道路的水平拉线对路边缘的垂直距离不应小于6m、跨越电车行车线的水平拉线对路面的垂直距离不应小于9m。c、拉线棒有无严重锈蚀、变形、损伤及上拔现象、必要时应作局部开挖检查。d、拉线基础是否牢固周围土壤有无突起、沉陷、缺土等现象e、拉线绝缘子是否破损或缺少、对地距离是否符合要求。f、拉线不应设在妨碍交通行人、车辆或易被车撞的地方。无法避免时应设有明显警示标志或采取其它保护措施、穿越带电导线的拉线应加设拉线绝缘子。g、拉线杆是否损坏、开裂、起弓、拉直。h、拉线的抱箍、拉线棒、UT型线夹、楔型线夹等金具铁件有无变形、锈蚀、松动或丢失现象。i、顶撑杆、拉线桩、保护桩墩等有无损坏、开裂等现象。j、拉线的UT型线夹有无被埋入土或废弃物堆中。k、因环境变化、拉线是否妨碍交通。导线的巡视a、导线有无断股、损伤、烧伤、腐蚀的痕迹绑扎线有无脱落、开裂、连接线夹螺栓应紧固、无跑线现象。7股导线中任一股损伤深度不得超过该股导线直径的1/2。19股及以上导线任一处的损伤不得超过3股。b、三相弛度是否平衡、有无过紧、过松现象、三相导线弛度误差不得超过设计值的-5%或+10%。一般档距内弛度相差不宜超过50mm。c、导线连接部位是否良好、有无过热变色和严重腐蚀、连接线夹是否缺失。d、跳档线、引线有无损伤、断股、弯扭。e、导线的线间距离过引线、引下线与邻相的过引线、引下线、导线之间的净空距离以及导线与拉线、电杆或构件的距离应符合规定。f、导线上有无抛扔物。g、架空绝缘导线有无过热、变形、起泡现象。h、支持绝缘子绑扎线有无松驰和开断现象。i、与绝缘导线直接接触的金具绝缘罩是否齐全、有无开裂、发热变色变形、接地环设置是否满足要求。j、线夹、连接器上有无锈蚀或过热现象如接头变色、熔化痕迹等、连接线夹弹簧垫是否齐全、螺栓是否紧固。k、过引线有无损伤、断股、松股、歪扭与杆塔、构件及其它引线间距离是否符合规定。电缆线路的巡视通道的巡视a、路径周边有无挖掘、打桩、拉管、顶管等施工迹象检查路径沿线各种标识标志是否齐全。b、电缆通道上方有无违章建筑物是否堆置可燃物、杂物、重物、腐蚀物等。c、地面是否存在沉降。d、电缆工作井盖是否丢失、破损、被掩埋。e、电缆沟盖板是否齐全完整并排列紧密。f、隧道进出口设施是否完好、巡视和检修通道是否畅通、沿线通风口是否完好。电缆管沟、隧道内部的巡视a、 结构本体有无形变支架、爬梯、楼梯等附属设施及标识、标志是否完好。b、 是否存在火灾、坍塌、盗窃、积水等隐患。c、是否存在温度超标、通风不良、杂物堆积等缺陷、缆线孔洞的封堵是否完好。d、电缆固定金具是否齐全、隧道内接地箱、交叉互联箱的固定、外观情况是否良好。e、机械通风、照明、排水、消防、通讯、监控、测温等系统或设备是否运行正常、是否存在隐患和缺陷。f、测量并记录氧气和可燃、有害气体的成分和含量。g、是否存在未经批准的穿管施工。电缆终端头的巡视a、连接部位是否良好、有无过热现象。b、电缆终端头和支持绝缘子的瓷件或硅橡胶伞裙套有无脏污、损伤、裂纹和闪络痕迹。c、电缆终端头和避雷器固定是否牢固。d、电缆上杆部分保护管及其封口是否完整。e、电缆终端有无放电现象。f、充油终端瓷套管是否完整、有无渗漏油交联电缆终端热缩、冷缩或预制件有无开裂、积灰、电蚀或放电痕迹。g、相色是否清晰齐全。h、接地是否良好。电缆中间接头的巡视a、密封是否良好。b、是否有积水现象。c、标志是否清晰齐全。d、连接部位是否良好、有无过热变色、变形等现象。电缆线路本体的巡视。a、电缆线路的标识、编号是否齐全、清晰。b、电缆线路排列是否整齐规范、是否按电压等级的高低从下向上分层排列、通信光缆与电力电缆同沟时是否采取有效的隔离措施。c、电缆线路防火措施是否完备。电缆分支箱的巡视a、基础有无损坏、下沉周围土壤有无挖掘或沉陷、电缆有无外露固定螺栓是否松动。b、壳体锈蚀损坏情况、外壳油漆是否剥落、内装式铰链门开合是否灵活。c、箱内有无进水有无小动物、杂物、灰尘。d、电缆搭头接触是否良好有无发热、氧化、变色现象、电缆搭头相间和对壳体、地面距离是否符合要求。e、有无异常声音或气味。f、箱内其它设备运行是否良好。g、名称、铭牌、警告标识、一次接线图等是否清晰、正确。h、箱体内电缆进出线牌号与对侧端标牌是否对应、电缆命名牌是否齐全、肘头相色是否齐全。i、电缆洞封口是否严密、箱内底部填沙与基座是否齐平。断路器和负荷开关的巡视a、外壳有无渗、漏油和锈蚀现象。b、套管有无破损、裂纹和严重污染或放电闪络的痕迹。c、开关的固定是否牢固、是否下倾、支架是否歪斜、松动、引线接点和接地是否良好、线间和对地距离是否满足要求。d、气体绝缘开关的压力指示是否在允许范围内、油绝缘开关油位是否正常。e、开关的命名、编号、分、合和储能位置指示、警示标志等是否完好、正确、清晰。f、各个电气连接点连接是否可靠、铜铝过渡是否可靠、有无锈蚀、过热和烧损现象。隔离负荷开关、隔离开关、跌落式熔断器的巡视a、绝缘件有无裂纹、闪络、破损及严重污秽。b、熔丝管有无弯曲、变形。c、触头间接触是否良好、有无过热、烧损、熔化现象。d、各部件的组装是否良好、有无松动、脱落。e、引下线接点是否良好、与各部件间距是否合适。f、安装是否牢固、相间距离、倾角是否符合规定。g、操作机构有无锈蚀现象。h、隔离负荷开关的灭弧室是否完好。开关柜、环网柜的巡视a、各种仪表、保护装置、信号装置是否正常。b、开关分、合闸位置是否正确、与实际运行方式是否相符控制把手与指示灯位置对应真空泡、表面有无裂纹、SF6开关气体压力是否正常。c、开关防误闭锁是否完好、柜门关闭是否正常、油漆有无剥落。d、设备的各部件连接点接触是否良好、有无放电声、有无过热变色、烧熔现象、示温片是否熔化脱落。e、开关柜内电缆终端是否接触良好、电缆终端相间和对地距离是否符合要求。f、设备有无凝露、加热器或除湿装置是否处于良好状态。g、接地装置是否良好、有无严重锈蚀、损坏。h、母线排有无变色变形现象、绝缘件有无裂纹、损伤、放电痕迹i、模拟图板或一次接线图与现场是否一致。j、铭牌及各种标志是否齐全、清晰。配电变压器的巡视a、变压器各部件接点接触是否良好、有无过热变色、烧熔现象、示温片是否熔化脱落。b、变压器套管是否清洁、有无裂纹、击穿、烧损和严重污秽、瓷套裙边损伤面积不应超过100mm2。c、变压器油温、油色、油面是否正常、有无异声、异味、在正常情况下上层油温不超过85高不得超过95。D、各部位密封圈、垫、有无老化、开裂、缝隙有无渗、漏油现象配变外壳、箱式变电站箱体有无脱漆、锈蚀、焊口有无裂纹、渗油e、有载调压配变分接开关指示位置是否正确。f、呼吸器是否正常、有无堵塞、硅胶有无变色现象、如有绝缘罩应检查是否齐全完好、全密封变压器的压力释放装置是否完好。g、变压器有无异常的声音是否存在重载、超载现象h、各种标志是否齐全、清晰、铭牌及其警告牌和编号等其它标识是否完好。i、变压器台架高度是否符合规定、有无锈蚀、倾斜、下沉木构件有无腐朽、砖、石结构台架有无裂缝和倒塌的可能。j、地面安装变压器的围栏是否完好、平台坡度不应大于1/100。k、引线是否松弛、绝缘是否良好、相间或对构件的距离是否符合规定、对工作人员有无触电危险。l、温度控制器、如有、显示是否异常、巡视中应对温控装置进行自动和手动切换、观察风扇启停是否正常等。站所类建筑物的巡视a、建筑物周围有无杂物堆放、有无可能威胁配变安全运行的杂草、藤蔓类植物生长等b、建筑物的门、窗、钢网有无损坏、房屋、设备基础有无下沉、开裂、屋顶有无漏水、积水沿沟有无堵塞。c、户外环网单元、箱式变电站等设备的箱体有无锈蚀、变形d、建筑物、户外箱体的门锁是否完好。e、电缆盖板有无破损、缺失、进出管沟封堵是否良好、防小动物设施是否完好。f、室内是否清洁、周围有无威胁安全的堆积物、大门口是否畅通、是否影响检修车辆通行。g、室内温度是否正常、有无异声、异味。h、室内消防、照明设备、常用工器具完好齐备、摆放整齐除湿、通风、排水设施是否完好。柱上电容器的巡视巡视内容a、绝缘件有无闪络、裂纹、破损和严重脏污。b、有无渗、漏油。c、外壳有无膨胀、锈蚀。d、接地是否良好。e、放电回路及各引线接线是否良好。f、带电导体与各部的间距是否合适。g、熔丝是否熔断、柱上电容器运行中的最高温度不应超过制造厂规定值。二、
