英轩重工工程机械项目可行性研究报告.doc

英轩重工工程机械建设项目申请报告

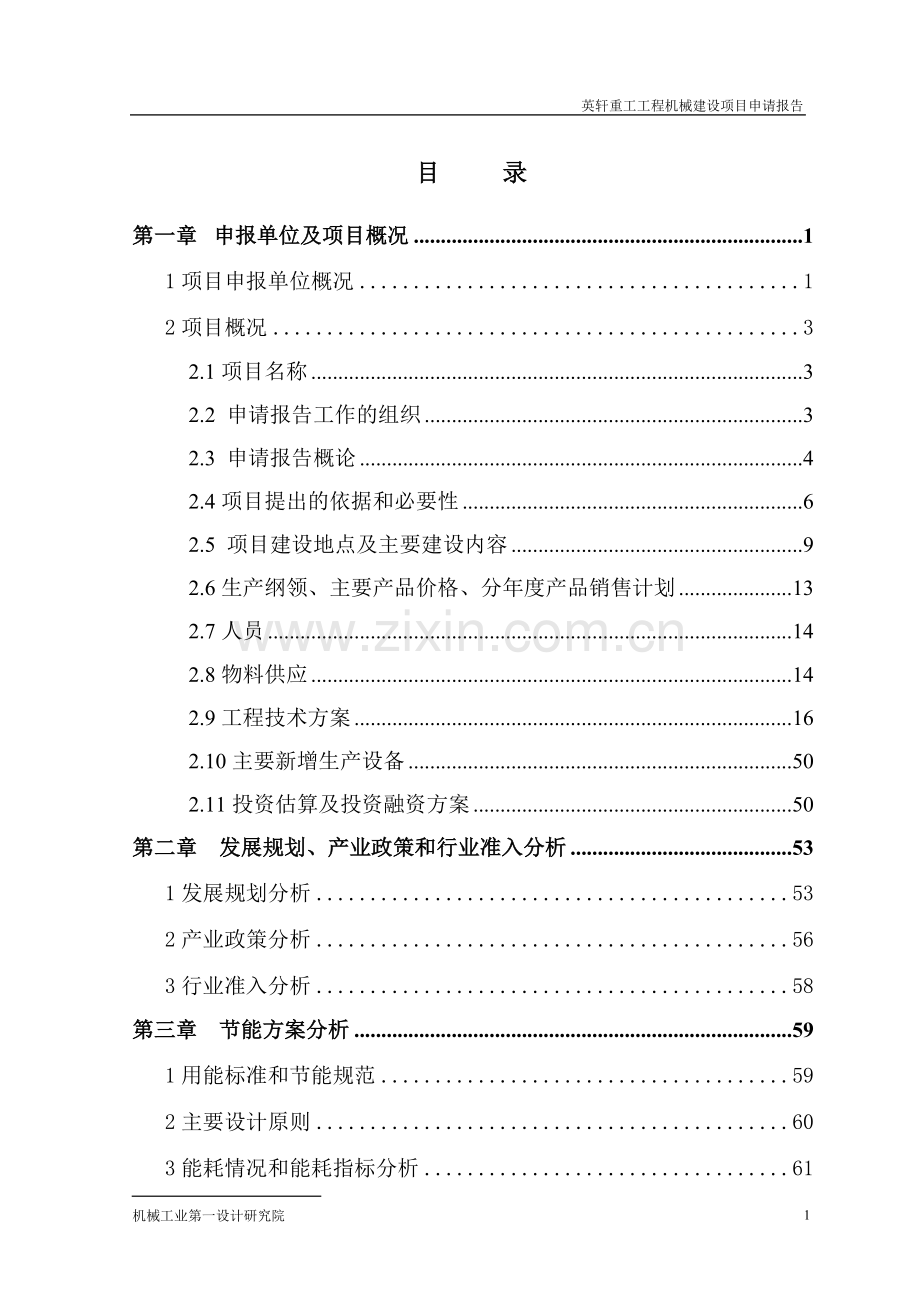

目 录
第一章 申报单位及项目概况 1
1项目申报单位概况 1
2项目概况 3
2.1项目名称 3
2.2 申请报告工作的组织 3
2.3 申请报告概论 4
2.4项目提出的依据和必要性 6
2.5 项目建设地点及主要建设内容 9
2.6生产纲领、主要产品价格、分年度产品销售计划 13
2.7人员 14
2.8物料供应 14
2.9工程技术方案 16
2.10主要新增生产设备 50
2.11投资估算及投资融资方案 50
第二章 发展规划、产业政策和行业准入分析 53
1发展规划分析 53
2产业政策分析 56
3行业准入分析 58
第三章 节能方案分析 59
1用能标准和节能规范 59
2主要设计原则 60
3能耗情况和能耗指标分析 61
4节能措施及节能效果分析 64
5节能评估意见 70
第四章 建设用地、征地拆迁及移民安置分析 71
1　项目选址及用地方案 71
2　土地利用合理性分析 71
3　征地拆迁和移民安置规划方案 72
第五章 环境和生态影响分析 73
1设计依据及标准 73
2 项目周围环境质量现状 73
3 生产环境影响治理措施 74
4 生态环境影响分析 79
第六章 经济影响分析 82
1经济费用效益或费用效果分析 82
2 区域经济影响分析 87
第七章 社会影响分析 88
1 社会影响效果分析 88
2 社会互适性影响 88
3 社会风险及对策分析 89
第八章 组织机构和人力资源 92
1 企业的组织结构 92
2人员 92
3 人员培训 92
第九章 项目实施计划 94
9.1项目实施计划 94
9.2招标方案 95
附表：主要新增设备表
附图：潍坊英轩重工有限公司厂区总平面布置图

81
机械工业第一设计研究院
第一章 申报单位及项目概况

1项目申报单位概况
潍坊英轩重工有限公司（以下简称英轩重工）于2011年4月由昌乐英轩投资有限公司、潍坊英轩实业有限公司投资成立，主要从事液压挖掘机、装载机等工程机械制造及销售业务。
潍坊英轩实业有限公司（以下简称英轩实业）是以薯干、玉米等淀粉质原料生产柠檬酸系列产品及酒精系列产品的企业，产品包括精品一水柠檬酸、精品无水柠檬酸、精品柠檬酸钠、精品柠檬酸钾、精品柠檬酸钙、特级酒精、优级酒精、无水酒精、DDGS饲料、高纯度食用级液体二氧化碳等。
英轩实业位于国际著名的蓝宝石城——昌乐，水路、航空、铁路、公路极为便利。距公司200公里之内的主要港口有青岛港、烟台港、日照港、龙口港；东邻青岛国际机场，西靠济南国际机场；胶济铁路、济青高速、309国道横穿昌乐城区；公司距铁路货运站仅1公里。
英轩实业秉承“质量为先、信誉至上”的原则，凭借雄厚的技术力量、先进的管理方法、可靠的产品质量和优质的客户服务，产品出口100多个国家和地区，深受客户信赖。公司建有企业技术中心，致力于新产品、新技术的研发，持续引进现代化的生产和检测设备，严格按国际和国家标准组织生产，现已通过ISO9001、ISO14001、OHSAS18001、HACCP、GMP、IP、kosher及HALAL认证。
英轩实业是中国五矿化工进出口商会理事单位、中国五矿化工进出口商会柠檬酸分会副理事长单位、中国发酵工业协会常务理事单位，公司先后获得“全国第一批国际质量信用AAAAA等级企业”、“中国质量信用建设卓越企业”、“2009年山东循环经济科学管理十佳示范企业”、“2008年全省轻工行业安全生产管理先进单位”、“山东省先进民营企业”、“潍坊市农业龙头企业”、“潍坊市工业30强企业”等荣誉称号；柠檬酸被评为“山东名牌产品”；公司商标被评为“山东著名商标”；公司被税务部门评为“A级纳税信用单位”，被金融系统评为“AAA”级信用企业。
英轩实业秉承“诚信合作、互惠共赢” 的经营理念，真诚与国际、国内客商开展合作。
英轩实业为了企业自身的长远发展，积极培育新的增长点，以期达到企业做大做强的目标。根据近年来国民经济发展和工程机械行业发展状况，公司对工程机械市场进行了充分调研，经过公司董事会多次讨论后，决定在昌乐县经济开发区征地约2236亩，高起点、高水平建设英轩重工工程机械建设项目，作为工程机械系列产品开发研制的生产基地。英轩重工首先生产市场需求旺盛的挖掘机、装载机产品，公司最终目标是发展成为工程机械行业标杆企业。
英轩实业近三年财务数据见下表。
表1-1 英轩实业近三年财务数据表
年份
总资产
（万元）
职工人数
产值
（万元）
负债率
（%）
销售
收入
利税
（万元）
税金
（万元）
出口创汇
（万美元）
2008年
74807
1766
235905
64.72
222857
20077
11115
7930
2009年
79868
2016
321364
47.71
294864
12932
12251
5955
2010年
124531
2016
334439
14.7
348233
61769
22361
16598
2项目概况
2.1项目名称
项目名称：英轩重工工程机械建设项目
项目承办单位：潍坊英轩重工有限公司
公司注册地址：山东省潍坊市昌乐县经济开发区科技街
项目承办单位法人代表： 李世勇 董事长
项目负责人：李 俭 副总经理
联系电话：[phone]
2.2 申请报告工作的组织
本申请报告由机械工业第一设计研究院负责编制。
资质单位：机械工业第一设计研究院
资质等级：工程咨询资质等级：甲级
资质证书编号：工咨甲21420070007
发证机关：中华人民共和国国家发展和改革委员会
工程设计资质等级：甲级
资质证书编号：A134004086
发证机关：中华人民共和国建设部
申请报告工作的技术负责人：
杨学淳 研究员 国家注册咨询工程师
申请报告工作的经济评价负责人：
　　胡 倩 高级经济师

2.3 申请报告概论
2.3.1 生产规模
项目建成后，英轩重工将具备年产40000台装载机、30000台挖掘机的生产能力。
2.3.2 项目建设地点
山东省潍坊市昌乐县经济开发区。
2.3.3 项目建设内容
本项目在昌乐县经济开发区新征土地约2236亩，建设装载机联合厂房、挖掘机联合厂房、桥箱联合厂房、薄板件联合厂房、整机调试及精饰车间、发运办公室、餐厅、办公楼、研发中心、新产品试制车间等，新增建筑面积656220㎡，新建备料、焊接、涂装、加工、装配、检测生产线，新增数控等离子切割机、焊接机器人、数控折弯机、数控车床、加工中心、大型镗铣床、涂装生产线、装配生产线、相关检测试验设备等关键高效设备，提高产品质量和生产能力。同时建设公用系统和道路、绿化等配套工程，实现装载机、挖掘机产品的规模化生产。
2.3.4 项目建设期限
本项目建设期2年，从2011年5月开始到2013年4月项目竣工。
2.3.5项目总投资及融资方式
本项目总投资498000万元。
项目固定资产投资为人民币366550万元，其中自筹109965万元，申请银行长期贷款256585万元。
项目需流动资金438168万元，其中：自筹铺底流动资金131450万元，申请银行短期贷款306718万元。
项目资本金150000万元。
2.3.6 经济效益主要指标
项目经济效益主要指标见表1-2。
表1-2 主要经济效益指标汇总表
序号
项目
单 位
达纲年份
1
主要数据

1.1
年产量
台
70000.00
1.1.1
挖掘机
台
30000.00
1.1.2
装载机
台
40000.00
1.2
营业收入（含税）
万元
2007000.00
1.3
增值税
万元
85443.30
1.4
营业税金及附加
万元
9398.76
1.5
年利润总额
万元
219937.94
1.6
固定资产原值
万元
326058.00
1.7
固定资产净值
万元
234761.76
1.8
新增固定资产投资
万元
366550.00
1.9
流动资金
万元
438168.00
1.10
人员数
人
6000.00
2
指标

2.1
投资利润率
%
27.33
2.2
投资利税率
%
39.12
2.3
贷款偿还期（包括建设期2年）
年
5.51
2.4
全部投资回收期（包括建设期2年）
所得税后
年
7.14

所得税前
年
6.46
2.5
财务内部收益率 所得税后
%
22.47

所得税前
%
27.32
2.6
财务净现值 (ic=10%) 所得税后
万元
534458.31

所得税前
万元
786138.86
2.7
盈亏平衡点BEP(生产能力利用率)
%
54.65
2.3.7申请报告结论
（1）潍坊英轩重工有限公司高起点、高水平投资建设英轩重工产业园，符合国家相关产业政策、地方规划以及国内外市场的需求。
（2）本项目的建设可以提升当地工程机械行业整体制造水平，促进地方就业和经济发展，社会效益明显。
（3）本项目占地约2236亩，项目总投资498000万元，达产后销售收入2007000万元，利润219937.94万元，项目经济指标远高于同行业水平，具有较强的抗风险能力，经济效益显著，在财务上是可行的。
（4）本项目建设方案贯彻企业发展战略，充分利用了当地现有社会配套资源，大力采用先进的制造技术、先进的工艺装备、先进的试验和检测手段等，提高工程机械主机产品的制造质量和水平；项目注重信息化技术的应用，对照国内外先进企业作为标杆，认真分析工艺流程和物料流程，降低生产过程中的转运成本，为提高社会经济效益创造条件，项目规划布局合理，用地指标适当，适应当地社会经济发展，产品生产技术路线清晰，对环境保护、安全、卫生等方面的治理，均达到了有关规定要求。
基于以上情况，本项目是合理可行的。
2.4项目提出的依据和必要性
2.4.1 编制依据
（1）国家关于项目申请报告和项目投资管理的有关法令、法规和技术规范。
（2）潍坊英轩重工有限公司提供的公司基本情况及财务情况等资料。
（3）潍坊英轩重工有限公司与机械工业第一设计研究院签订的技术咨询合同。
（4）《大气污染物综合排放标准》（GB16297－1996）
（5）《机械行业节能设计规范》（JBJ14－2004）
（6）《中华人民共和国固体废弃物污染环境防治法》。
（7）《机械工业环境保护设计规范》（ JBJ16－2000）
（8）《建筑设计防火规范》（GB50016－2006）
（9）《机械工厂总平面及运输设计规范》（JBJ9—96）
（10）当地规划、城建、环保、土地、市政、消防、劳动等部门对工厂建设的有关原则与规定。
2.4.2项目提出的必要性
（1）适应国民经济发展的需要
依据国家“十二五”发展规划目标，国家将集中对交通、能源、农田水利、通讯、环保、市政工程基础设施和重要原材料工业等方面加大投资力度进行建设和改造，以适应国民经济发展的需要。国务院提出大力振兴装备制造业，走新型工业化道路，实现国民经济可持续发展，并明确规定在2020年我国要进入小康社会，人均国内生产总值要达到3000美元。根据经济学家分析，要达到这一水平，GDP的年平均增长率每年都要达到7.18%以上，这充分表明中国工程机械行业蕴涵着巨大商机。
根据国家“十二五”规划布局，鼓励泛长三角、泛珠三角、京津冀等东部地区率先发展和振兴东北老工业基地以及推进西部大开发等战略实施，国家交通运输业、水利水电建设、能源建设以及基础建设等大发展也将有力拉动工程机械需求量的持续增长。
（2） 工程机械市场发展的需要
市场国际化发展使得全球工程机械市场竞争将更加激烈，国外一些工程机械生产企业凭着其产品技术、生产规模、资金优势相继进入了中国市场，工程机械将不可避免地受到国外高性能产品的挑战，面对国内外市场的竞争。国内企业只有抓住机遇，加快老产品的更新换代和高新技术产品的开发力度，同时形成产品的多样化、系列化，并尽快形成生产能力，提高产品质量，才能满足市场发展的需求，在激烈的市场竞争中立于不败之地。
（3）公司自身发展的需要
潍坊英轩实业有限公司是生产柠檬酸系列产品和酒精系列产品的生物发酵企业，自成立以来飞速发展，是全国最大的柠檬酸生产企业和国内较大的特级酒精、优级酒精生产企业。为了公司的长远发展，公司决定借助当地社会资源，由生物工程行业向工程机械装备制造跨进，充分展示企业的扩张力及可持续性发展的后劲。
（4）项目建设的有利条件
无论从投资主体实力还是技术力量上，潍坊英轩实业有限公司实施本项目具有得天独厚的经济技术优势，将为本项目建设发展起到重要的支撑作用。
本项目具备良好的投资外部环境，地方政府及有关主管部门对本项目的建设予以大力支持，并提供多项优惠政策，为加速本项目建设实施和健康发展，提供了有利的基础条件。
潍坊市具备较好的机械装备制造产业优势，已逐步形成重大技术装备、基础装备、基础配套件相结合的产业发展新格局。机械装备制造企业主要有福田雷沃国际重工股份有限公司、潍柴重机股份有限公司、山东山工机械有限公司、山东矿机集团股份有限公司、山东豪迈科技有限公司、山东金亿机械制造有限公司等。良好的工程机械产品生产配套供应体系和人才优势，为项目实施提供了有利的先决条件。
我国最早成立的工程机械行业的工程设计研究机构——机械工业第一设计研究院，作为国家机械工业制造技术、尤其是工程机械工厂设计的集大成者，该院负责设计了我国绝大多数主要的工程机械工厂。充分利用其在中国工程机械制造行业的地位和各种外部资源，利用其多年积累的设计经验、行业信息和制造工艺综合优势，也将为本项目的实施提供良好行业技术支撑。
2.5 项目建设地点及主要建设内容
2.5.1项目建设地点
（1）厂址：
昌乐县位于山东半岛中部，是国务院批准的沿海经济开放县，共4个镇、5个街道、60万人口，总面积1101平方公里。昌乐县地理位置优越，东邻潍坊、青岛，北依渤海、莱州湾，西靠济南，境内胶济铁路、济青高速公路、309国道横贯东西，大沂路穿越南北，交通十分便利。
昌乐古为齐国首城，今为宝石之都，历史文化悠久，物产资源丰富。周初姜子牙封于齐，定都营丘，即现在的马宋镇营丘村，是齐文化发源地。自周初齐国始祖姜太公分封并建都于此，即拉开了齐文化发展的序幕。遍布全县的大汶口文化、龙山文化、岳石文化和商周文化遗址200多处，昭示着昌乐的古老与文明，这里还是建安七子之一徐干、前秦名将王蒙、唐宋著名画家韩熙载的家乡，可谓文化灿烂，人杰地灵。
昌乐工业发展迅速，产业体系健全。形成了化工、建材、造纸、机械、塑料、乐器、食品、珠宝等七大主导产业，是江北最大的煤化工生产基地、塑料加工基地、拖拉机生产基地、乐器生产基地、全国重要的珠宝首饰加工集散地。境内有经国家工商总局批准的国内规模最大的国家级珠宝市场——“中国宝石城”。
昌乐资源丰富，优势明显。现已探明和开采的有蓝宝石、油页岩、石灰石、地热、膨润土、玄武岩、煤等26个矿种。蓝宝石有矿面积450平方公里，储量数亿克拉，是目前世界上罕见的大型蓝宝石矿床之一；油页岩总储量10.5亿吨，含油量平均10%，最高达16.25%，发热量在2300～2500大卡之间，储量居全国首位；地热资源丰富，储量大，温度高；石灰石矿区集中，品位高，约有120亿立方米。水库星罗棋布，水源充足，有各类大中小水库104座，其中高崖水库是潍坊市第二大水库。昌乐是全国重要的农副产品生产加工基地。昌乐西瓜远销全国各地，享有“天上甘露美，昌乐西瓜甜”的美誉。
昌乐县2010年完成地区生产总值171亿元，增长18%；实现地方财政收入10.55亿元，增长28%；分别是2005年的2.3倍和3倍。经济结构明显优化，全县三次产业比例由2005年的20.4：51.8：27.8调整到15.3：52：32.7，被评为“山东省区域经济协调发展示范县”。工业实现跨越式发展，全县规模以上工业企业发展到374家，比2005年净增145家；实现主营业务收入519.9亿元、利税35.4亿元，分别是2005年的4.7倍和4.5倍。服务业发展速度加快，被评为“山东旅游强县”和首批“中国金融生态县”。农业现代化水平不断提高。城乡面貌变化一新。五年累计规划建设城建重点项目454个，完成城建投入161.8亿元，是“十五”的5.5倍。小城镇累计完成投入50亿元，每个小城镇都有了大变化、新亮点。合村并点建设新型社区实现突破，被评为“全国农村社区建设实验全覆盖示范单位”。改革开放不断深化。政府机构、扩权强镇、文化教育、集体林权制度等改革扎实推进。五年累计到位资金383亿元，其中利用外资2.2亿美元，被评为“山东省对外开放先进县”。社会事业全面进步。科技、教育、卫生、文化、计生、就业、保障等实现长足发展，节能减排和环境保护扎实推进，精神文明建设不断加强，社会和谐稳定，再次荣获“全国科技进步先进县”荣誉称号，被评为“全省首批知识产权试点示范县”、“国家级农村劳动力转移就业工作示范县”、“全国平安建设先进县”和“全省信访工作先进县”。人民生活显著改善。在岗职工平均工资、农民人均纯收入稳定增长，困难群众基本生活得到有效保障，城乡居民衣食住行水平大幅提高，4.5万户城乡居民住上了水电暖配套齐全的新楼房。政府自身建设得到加强。行政效率大幅提速，被评为“山东最佳投资城市”。健全完善工作推进机制和科学发展考核办法，工作落实更加有力。深入开展法制建设，被评为“全国‘五五’普法中期工作先进县”和首批“全国法治县创建活动先进单位”。不断深化政务公开，被确定为“全省政务公开示范点”。
本项目位于潍坊市昌乐县经济开发区，开发区总开发面积为30平方公里，向北40公里即是渤海之滨，距潍坊市区25公里，东距青岛海港160公里，西距省会济南170公里，与胶济铁路相距3公里，背靠济青高速公路，距潍坊机场23公里，交通运输便捷，地理位置优越。
（2）自然条件：
极端最高温度 40.5°
极端最低温度 -21.4°
平均年总降雨量 665mm
日最大降雨量 180mm
全年主导风向 C、SE
夏季主导风向 C、SE
冬季主导风向 C、SE
最热月相对湿度 81％
最冷月相对湿度 61％
基本雪压 0.35.kN／m2
基本风压 0.40kN／m2
（3）地震基本烈度 7度
2.5.2主要建设内容
本项目在昌乐县经济开发区新征土地约2236亩，建设生产性厂房有：装载机联合厂房、挖掘机联合厂房、桥箱联合厂房、薄板件联合厂房、整机调试及精饰车间、发运办公室、新产品试制车间等，建设办公、生活辅助设施有：餐厅、办公楼、研发中心、职工公寓等，新增建筑面积约656220㎡。
本项目瞄准国内外工程机械企业先进制造工艺的特点，利用当代先进实用技术，重点对液压挖掘机、轮胎装载机的生产内容进行新建，提高主机产品的制造水平；针对挖掘机、装载机产品新增下料、焊接、机械加工、涂装、装配以及产品试验、检测等各种工艺装备，充分满足生产技术要求，同步建设产品开发、产品试验和检测体系，购置检测设备、仪器等，注重信息化技术的配套应用。
2.6生产纲领、主要产品价格、分年度产品销售计划
根据市场预测结果和公司在市场上的竞争能力，确定本项目生产纲领、主要产品价格见表1-3，产品分年度销售计划见表1-4。
表1-3 年生产纲领表
序号
名称
生产纲领（台）
单价（万元）
销售收入（万元）
一
挖掘机

5t
3000
15
45000

10-18t
16000
25
400000

20-40t
10000
52
520000

40-63t
1000
120
120000

小计
30000

1085000
二
装载机

30型
14000
15
210000

50型
25000
26
650000

60型
1000
62
62000

小计
40000

922000

合计
70000

2007000

表1-4 分年度销售计划表
序号
名称
2013年
2014年
2015年
2016年
一
挖掘机

5t
1600
2400
3200
4000

10-18t
6000
9000
12000
15000

20-40t
4000
6000
8000
10000

40-63t
400
600
800
1000

小计
12000
18000
24000
30000
二
装载机

30型
7200
10800
14400
18000

50型
8400
12600
16800
21000

60型
400
600
800
1000

小计
16000
24000
32000
40000

合计
28000
42000
56000
70000
2.7人员
经测算，本项目达纲后需新增人员6000人，由社会招工解决。
2.8物料供应
（1）材料供应
本项目主要材料是钢材，以HG60-HG90低合金结构钢、Q235等普通碳素结构钢为主，材料国内均能保证供应，材料可通过现有的市场渠道订货、采购。
（2）能源动力供应
昌乐经济开发区条件已成熟，自来水、电力、采暖蒸汽等供应均有保障。
其他如氧气、乙炔气、CO2、氩气等采用社会购买瓶装或液态混合气体供应，均可保证本项目的需要。
（3）主要协作配套情况
产品所需的主要配套件及配套协作单位见表1-5。实际配套过程中应该结合当地实际，进一步筛选、培植配套商，整合服务链条，在地方政府支持下，与产品制造链各企业形成战略同盟，实现共赢。
表1-5 主要配套件及主要供应厂家
序号
外协配套件名称
协作配套单位
1
发动机
三菱、康明斯、洋马
2
泵
KPM、HYEST、NACHI、东明
3
阀
KPM、KYB、HYEST、NACHI
4
回转马达
KPM、HYEST、NACHI
5
油缸
山东锐驰、无锡恒立、东洋机电
6
行走马达
KYB、NABTESCO、NACHI、东明
7
回转支承
罗特艾德、方圆支承、乾坤支承
8
四轮一带
山推底盘件、烟台广兴
9
水散热器
扬州通宇散热器有限公司
10
座椅总成
浙江天城座椅有限公司
11
空调总成
新乡市雪堡冷气有限公司
12
操纵箱总成
扬州丽华汽车内饰件有限公司
13
胶管、接头
诸城大众液压器材有限公司
14
配重
临沂临工金利机械有限公司
15
斗齿类
宁波浙东精密铸造有限公司

2.9工程技术方案
2.9.1指导思想和基本原则
（1）英轩重工工程机械建设项目，认真贯彻国家有关建设项目的各项方针和政策，充分提升产品产能及质量水平，提高产品的技术含量和附加值。大力采用新工艺、新技术，为企业提高管理水平、提高产品质量、提高经济效益和社会效益创造条件。
（2）本项目新建产品生产系统采用专业化生产模式（即：一般的机加工件、小件的下料立足于利用社会资源外扩生产，主机厂进行关键零部件的生产）；尽快形成产品批量生产能力，达到适应市场需要，提高企业经济效益的目的。
（3）本项目充分利用社会资源，借鉴国内外同行先进工艺，将对产品中各生产工序能力进行分析比较，重点对下料、焊接、机械加工、涂装以及装配试验等工序进行投入，购置大型加工中心、大型结构件涂装生产线等高效、高技术含量的设备。新增设备选用高效节能产品，不采用国家已公布的淘汰产品。
（4）项目按现代化设计理念，强化现代工厂生产管理意识，采用ERP系统，对外协、外购和生产工艺的各个环节实行动态信息管理，最大限度减少中间环节滞留，缩短总体生产物流时间；提高厂房、设备等有效资产利用效率；降低生产及运行成本。
（5）项目劳动定额按国内同类先进企业平均水平，尽量减少非生产人员的数额。
（6）项目考虑企业可持续发展，注重加强科研开发手段，增加必要的试验和检测设备。
（7）项目认真搞好环境保护、劳动安全和工业卫生，发展生产必须同时搞好劳动安全、工业卫生和环境保护。积极采取有效的措施，达到国家规定的工业卫生和“三废”治理排放标准，减少污染，降低污染程度，保证安全生产，从根本上改善环境，同时为劳动安全创造条件。
2.9.2总图运输方案
2.9.2.1总平面设计原则
（1）满足工业园区的规划要求，根据不同产品生产要求，合理分区、功能明确，工艺流程合理，总平面布置与之相适应。
（2）运输线路短捷顺畅，避免迂回和交叉。
（3）满足防火、安全、卫生等要求，创造有魅力有活力的工厂环境。
（4）贯彻节约用地原则，布置紧凑合理，并留有适度发展余地。
（5）注意建筑群体组合，讲究艺术效果。
2.9.2.2总平面布置
企业拟生产的产品主要有挖掘机和装载机两大类，从而按产品类别组织主要生产厂房及相关配套设施。其主要建设内容如下：挖掘机联合厂房、装载机联合厂房、桥箱联合厂房、薄板件联合厂房、调试与精饰车间、新产品试制车间、办公楼、研发中心、生活区职工公寓、活动中心、试验场、停放场以及其它配套公用设施。
由于北区占地面积大，有足够大的空间可以组织整个生产流线，因此将主要生产单元布置在北区，而将生活区及部分配套厂房布置在南区。
根据生产工艺流程，结合用地形状，挖掘机联合厂房、装载机联合厂房长轴均呈东西走向，生产流线均是从东向西，依次为备料、焊接、涂装、装配。最后成品从联合厂房西端进入试验场、停放场。挖掘机联合厂房、装载机联合厂房中间布置桥箱联合厂房、薄板件联合厂房，从而使得桥箱及薄板件向上述两联合厂房的装配线配送都有比较近的距离。
挖掘机联合厂房长776m，宽312m，占地面积230600㎡。联合厂房内设有五个较大的内天井，从而可以有效地改善厂房内部的通风及采光，对于厂房屋面雨水的排放也较为有利。装载机联合厂房的布局同挖掘机联合厂房。
根据生产所需的车间面积，将桥箱联合厂房、薄板件联合厂房布置在中间地带，但没有占满整个中间区域。为此，在桥箱联合厂房的东端留出集中的动力区。该动力区主要包括热交换站、3.5kV变电所、污水处理站、油化库、储罐区。该位置邻近城市道路，从城市来的各种管线进线方便；同时，该位置与用电、用气较大的备料和焊接工位都有较近的距离，从而保证了出线的短捷。
邻近动力区布置了1#食堂，该位置对于职工就餐相对较为方便。
根据中间区域的用地面积情况，在薄板件联合厂房的西侧布置了厂区集中绿地，同时将调试与精饰车间也布置在该区，并使其临近西侧的成品停放场。
在北地块生产厂房西侧和北侧，设有产品试验场和成品停放场。该停放场可停放挖掘机3300台及装载机4500台，约40天的产量。
北区总平面布置以生产流程的合理性为前提，而南区的布置却将办公、研发、生活作为主导因素进行考虑。
首先将办公楼布置于道路的交叉口处，对外联系方便，有利于树立企业形象，丰富城市街道景观，同时也方便服务于企业自身。办公楼前广场开阔大气，左右两侧分别安排了小汽车停车场及集中绿地。其中集中绿地居于街角，形象较好。
办公楼前广场的东侧临城市道路布置了研发中心，该位置相对办公楼处于配角的位置，却又明显易见，从而较好地适应了研发中心的对外展示其存在，却又不轻易接纳人进入的二重性。
办公楼和研发中心向南布置有活动中心、2#食堂、运动场。再向南为生活区职工公寓。职工公寓按入住人员分为单身公寓、大学生公寓、过渡房三种标准。其中过渡房主要供外来专家、高层管理人员、新婚尚未买房者短时间使用。在生活区的布置上注重围合感的塑造，形成若干集中绿地和活动场所，从而避免了排排坐的单调。在临东侧道路安排了15层的高层公寓和过渡房，有利于临街街景的丰富性，同时也提高了生活区的容积率。而非临街部分基本采用多层形式，可以降低工程造价。整个生活区疏密有致、开合有度，高低错落、形象生动。
在南区西侧布置新产品试制车间，车间北面贴建了三层的车间办公室，面向城市道路。车间与研发中心相邻，便于相关研发人员出入。
厂区出入口均根据物料运输的合理性进行设置。其中北区的东侧设有两个物料入口，南侧设有一个物料入口，西侧设有一个成品出口。
南区在东侧设有一个生活住宿人员入口，北侧设有正对办公楼的主入口，以及西侧的物流出入口。
整个厂区南北地块整体考虑，合理组织相关功能分区，生产流线合理，办公研发生活均具有优美的环境条件。
厂区总平面布置及主要技术数据详见附图：《厂区总平面布置图》。
2.9.2.3绿化布置
绿化工程是工厂建设的重要组成部分，也是营造生态型工厂的重要手段。设计中在厂房四周留有8~10m宽绿化带，植草坪中点缀观赏型小乔木和花灌木。沿围墙设置绿化带，种植小乔木。厂前区设置集中绿地和喷水池，成品车停车场做嵌草砖地面。在办公生产区和北区的合适位置结合用地条件留出块状集中绿化用地，从而形成遍布厂区的块状绿地、沿道路围墙带状绿地与厂前区集中绿地相结合、草坪、灌木与高大乔木相结合、硬质铺地、水池等建筑小品与绿化相结合、环境优美怡人的现代化新厂区。
2.9.2.4环保、消防、安全、卫生
在厂区总图设计中，严格按《建筑设计防火规范》要求布置建筑物，确保防火间距和消防通道符合规范的要求。为创造良好的厂区生态环境，在生产工艺上采取根本措施的同时，在总平面设计中，一方面布置建构筑物时利用风向，创造自然通风及采光条件，以减少污染物的影响；另一方面加强厂区绿化设计，注重高大乔木的培育，发挥绿化的吸尘、降噪、减振、净化环境的生态效益。
2.9.2.5道路运输
厂区对外运输由汽车和铁路承担。厂内运输由汽车、叉车、手动托盘解决。厂区主干道路面宽10~16m，支路路面宽6~8m。道路交叉口转弯半径10~12m，车间引道转弯半径5~7m，道路路面为水泥混凝土，基层为二灰碎石，底基层为石灰土。
2.9.2.6总图主要技术数据
表1-6 总图主要技术数据表
序号
项 目
单位
数 据
备 注

1
总征地面积
m2
1490400
征地界线内面积
2
建设用地面积
m2
1490400
围墙内面积
3
建筑物占地面积
m2
631530
轴线面积
4
建筑密度
%
42.4

5
成品停放场面积
m2
530000

6
总建筑面积
m2
656220
轴线面积
7
计算容积率面积
m2
1216000
厂房层高超过8m，容积率按2倍计算。
8
容积率

0.82

9
道路及广场面积
m2
160000

10
绿化面积
m2
120000
围墙内
11
绿地率
%
8.1

12
围墙长度
m
6440

2.9.3工艺技术改造方案
2.9.3.1挖掘机联合厂房、装载机联合厂房
（1）备料车间
1）生产任务和纲领
挖掘机备料车间主要承担5t~63t履带式挖掘机中四大自制结构件即上车架、下车架、动臂、斗杆等零件的下料、清理、坡口制作、压形、校平、钻孔等工作，年生产各种履带式挖掘机30000台，结构件重约15万t/a，折算成原材料重约21万t/a。
装载机备料车间主要承担30~60型装载机中前、后车架、动臂、摇臂等零件的下料、清理、坡口制作、压形、校平、钻孔等工作，年生产各种装载机40000台，结构件重约14万t/a，折算成原材料重约20万t/a。
2）工作班次
根据生产任务和纲领，新建备料车间的工作班次为二班制生产，相应的设备和人员将按此进行配备。
3）设计原则与主要工艺说明
a.本次设计采用集中下料、分类组焊的原则进行工艺布局设计，将板材、型材集中在备料车间进行下料，同时以物流顺畅和工艺流程短捷为原则进行工艺设备布置。
b.根据本项目建设的生产纲领，备料车间为大批量生产，新增关键工艺设备应注重高效、柔性和先进性相结合，优先选用数控高效下料的工艺设备，为结构件车间提供合格的零件。
c.板材下料一般采用数控火焰、数控等离子、数控激光切割和剪板下料等方法加工。对厚板（t≥16）来说，由于下料质量和精度原因，基本不采用剪板下料；火焰切割可切割厚度较大的板材件，但割口质量、精度和效率不太高，割口氧化皮较厚，不易去除；等离子切割比火焰切割效率高、精度高，但切割厚度受限，设备投入也比火焰切割的大；激光切割比等离子切割精度高，割口质量好，但效率相对较低，设备投入也较大。鉴于上述分析，中厚以上板材多采用火焰切割，中厚以下板材多采用等离子切割，精度要求较高情况下也可采用激光切割作业，数控激光切割机用于多孔零件的下料，以割代钻，无需二次定位，下料精度高，零件的热变形很少，无需校正。
d.数控切割机附近集中设钢板二次套料区，用半自动、仿形气割机对数控气割后的料进行二次套料，进一步提高材料利用率。
e.零件的成形分别采用数控折弯压力机、四柱液压机进行。零件的坡口分别采用切削加工和火焰切割加工相结合方法进行作业。下料后零件的热变形主要采用多辊矫平机进行校正。
4）备料工艺流程
切割下料→板材校平→开坡口→成型加工→存放及发运。
（2）结构件车间
1）生产任务和纲领
新建的结构件车间主要承担产品部件及总成的组对、焊接、校平、焊后机加工等工作。
2）工作班次
根据生产任务和纲领结构件车间的工作班次为二班制生产，相应的设备和人员将按此进行配备。
3）设计原则与主要工艺说明
a.根据项目的生产纲领，结构件车间属多品种大批量生产，将关键结构件的制作工序进行合理分解，形成多条焊接生产线。每条焊接生产线中包含多个部件制作单元，如：动臂总成制作单元包括动臂中部制作单元。上车架生产线包括主架制作单元、左右侧框制作单元、上车架总成制作单元。下车架生产线主要包括下架总成制作单元；履带梁总成制作单元；“X”形架总成制作单元。
b.拼焊是保证结构件焊接质量的关键工序，本次设计重点提高结构件的拼焊工装水平，采用气动夹具快速准确定位等高效工装，提高拼焊质量和效率。
c.为减少中厚板结构件焊接变形，采用细丝（φ1.2mm）、多层、气体保护焊工艺，严格控制焊接规范。CO2＋Ar混合气体保护焊用于低碳、低合金钢结构件的焊接，可保证焊缝足够的熔深和接头强度、良好的焊缝成形，可大大减少焊后打磨工作，减轻工人劳动强度和打磨噪音，改善工人劳动条件。
d在制作单元中将外露焊缝多、焊接强度大、结构简单的结构件采用弧焊机器手和弧焊机器人工作站进行焊接，焊后吊到附近工序进行补焊，其它结构件采用焊接变位机及或翻转架进行焊接，可使被焊工件处于船形位置，易于人工施焊，提高焊接质量。
e由于结构件外形较大较重，为减少结构件车间的物流和批量生产时的工件运输量，将焊中
