毕 业 设 计 [论 文]

题目：贾鲁河河道倒虹吸施工测量方案设计

系 别： 测绘与城市空间信息系
专 业： 工程测量技术
姓 名：
学 号：
指导教师：

2012 年 5 月 16 日

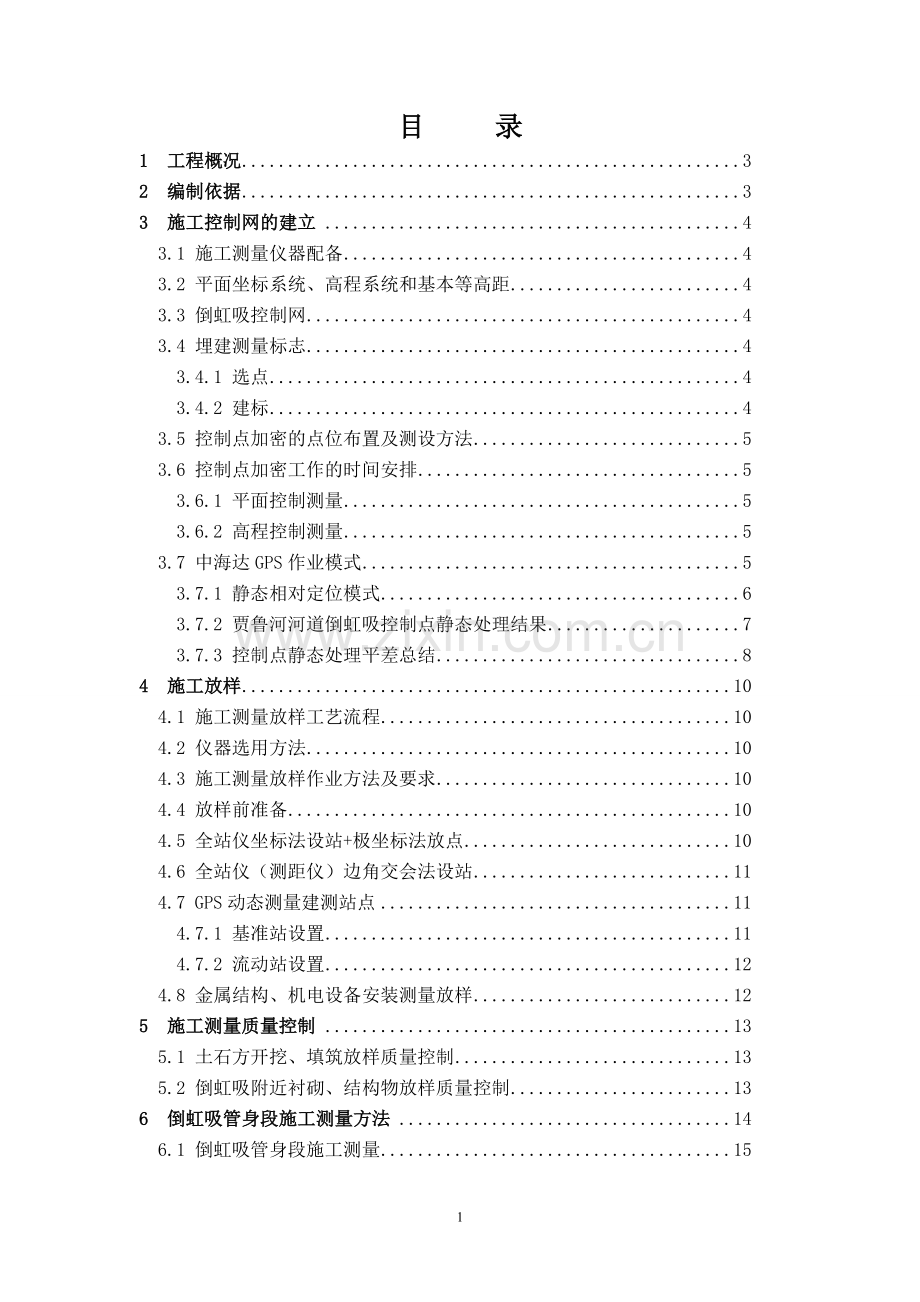

目 录
1 工程概况 3
2 编制依据 3
3 施工控制网的建立 4
3.1 施工测量仪器配备 4
3.2 平面坐标系统、高程系统和基本等高距 4
3.3 倒虹吸控制网 4
3.4 埋建测量标志 4
3.4.1 选点 4
3.4.2 建标 4
3.5 控制点加密的点位布置及测设方法 5
3.6 控制点加密工作的时间安排 5
3.6.1 平面控制测量 5
3.6.2 高程控制测量 5
3.7 中海达GPS作业模式 5
3.7.1 静态相对定位模式 6
3.7.2 贾鲁河河道倒虹吸控制点静态处理结果 7
3.7.3 控制点静态处理平差总结 8
4 施工放样 10
4.1 施工测量放样工艺流程 10
4.2 仪器选用方法 10
4.3 施工测量放样作业方法及要求 10
4.4 放样前准备 10
4.5 全站仪坐标法设站+极坐标法放点 10
4.6 全站仪（测距仪）边角交会法设站 11
4.7 GPS动态测量建测站点 11
4.7.1 基准站设置 11
4.7.2 流动站设置 12
4.8 金属结构、机电设备安装测量放样 12
5 施工测量质量控制 13
5.1 土石方开挖、填筑放样质量控制 13
5.2 倒虹吸附近衬砌、结构物放样质量控制 13
6 倒虹吸管身段施工测量方法 14
6.1 倒虹吸管身段施工测量 15
6.2 质量检查 17
7 竣工测量 18
7.1 竣工测量一般规定 18
7.2 土石方工程竣工测量 18
7.3 混凝土工程竣工测量 18
8 测量工作职责 19
9 测量安全保证措施 20
9.1 人员安全 20
9.2 仪器设备安全 20
9.2.1 仪器的管理 20
9.2.2 仪器的使用 20
9.2.3 仪器使用的安全 20
致 谢 21

贾鲁河河道倒虹吸施工测量方案设计
1、 工程概况

郑州是河南省的省会城市。位于河南省中部偏北，东经112°42′——114°14′，北纬34°16′——34°58′，北临黄河，西依嵩山，东南为广阔的黄淮平原。郑州地区属暖温带季风气候，四季分明，年平均气温14.4℃。7月最热，平均27.3℃；1月最冷，平均0.2℃；年平均降雨量640.9毫米，无霜期220天，全年日照时间约2400小时。境内大小河流35条，分属于黄河和淮河两大水系，其中流经郑州段的黄河150.4公里。
郑州市南水北调中线工程一段一标之贾鲁河河道倒虹吸位于郑州市西三环和西四环之间，毗邻常庄村，测区属于平原地区,地势起伏不大。测区沿线居民点较多，大多为汉族。测区交通便利,通视情况良好,便于测量工作。贾鲁河河道倒虹吸主要建筑物由进口至出口依次为：进口斜坡段、管身段、出口斜坡段组成。河道倒虹吸建筑物总长224.2m，其中倒虹吸管身段长145m。渠道设计流量285m³/s，设计水头0.89m。 倒虹吸管身横向为3孔1联箱形钢筋混凝土结构，单孔尺寸4.5m×4.5m（宽×高）。

2、编制依据

1、《工程测量规范》（GB0026--2007）
2、《测绘技术设计规定》（CH/T 1004—2005）
3、《国家三角测量规范》（GB-T17942-2000）
4、《国家一、二等水准测量规范》（GB12897-91）
5、《精密工程测量规范》（GB/T15314-94）
6、《全球定位系统城市测量技术规范》（1997）
7、《水电水利工程施工测量规范》（2003-06-01）
8、《施工测量控制程序》
9、本工程《施工组织设计》（2009.05）
10、本工程合同文件、图纸

3、 施工控制网的建立

本标段施工控制网依据设计单位提供的首级控制点来建立贾鲁河河道倒虹吸加密控制网。施工测量工作流程，详见附图1；施工控制测量工艺流程图，详见附图2。
3.1 施工测量仪器配备
中纬全站仪三台、棱镜架三个，大棱镜三个、小棱镜两个，三脚架若干；中海达GPS两套；一光水准仪三台，塔尺三个，尺垫若干。
3.2 平面坐标系统、高程系统和基本等高距
（1）平面坐标采用1954年北京坐标系。
（2）高程系统采用1985国家高程基准。
（3）基本等高距，1：500地形图为0.5m， 1：2000地形图为1m。
3.3 倒虹吸控制网
采用GPS布设成三角锁形式，根据工程实际进展进行布设。加密控制点等级为E级。
3.4 埋建测量标志
3.4.1 选点
把图上设计的点位落实到实地，并根据具体情况进行修改。边角网点选在通视良好、交通方便、地基稳定且能长期保存的地方。视线要避开障碍物。对于能够长期保存、离施工区较远的点要考虑到图形结构和便于加密。直接用于施工放样的控制点要便于放样。
GPS网的选点不要求相连的边都通视，但为了使用常规仪器测量时能够后视和检核，每点至少有两个点与它通视。通视要求地势开阔，能够接收到足够的卫星信号。
3.4.2 建标
建标工作过程：首先由测量人员根据施工场地情况选择标石埋设的位置，然后在选取点位开挖50cm×50cm×45cm坑，将坑底土层夯实，后将测量标石放入坑内，将土体分层回填并夯实，待埋设三天标石稳定后开始控制测量。

3.5 控制点加密的点位布置及测设方法
本工程测量设备采用GPS、全站仪、水准仪结合使用，因此在测量控制点加密布置上充分考虑到以上三种仪器的使用。我方拟采用中海达（V8）GPS静态进行加密点平面测量，加密点高程采用DSZ2水准仪做三等水准测量。加密控制点测设完成后应与上下游相邻标段基准点或加密控制点进行联测。
3.6 控制点加密工作的时间安排
3.6.1 平面控制测量
计划每天测设16个点位，每测站观测时长60分钟，考虑到卫星信号不稳定的因素，需要延长观测时间。
3.6.2 高程控制测量
每天测设1.5公里，计划七天完成。
3.7 中海达GPS作业模式
静态采用中海达V8 GNSS-LR4型GPS（以下简称：GNSS-LR4静态机），工作程序如下图：

图 3-1 工作程序图

作业模式：GPS测量的作业模式是指利用GPS定位技术，确定观测站之间相对位置所采用的作业方式。它主要由GPS接收设备的软件和硬件来决定。GNSS-LR4静态机外主要用作控制测量，采取的是静态载波相位相对定位模式。
3.7.1 静态相对定位模式：
（1）作业方法：
采用两台（或两台以上）中海达GNSS-LR4静态机，分别安置在一条（或两条）基线的端点，根据基线长度和要求的精度，按GNSS-LR4静态机外业的要求同步观测四颗以上的卫星数时段，时段从30分钟至几个小时不等。
（2）定位精度：
基线测量的精度可达± (5mm＋1×10-6D)，D为基线长度，以公里计。
（3）作业要求：
采取这种作业模式所观测的独立基线边，应构成闭合图形（如三角形、多边形），以利于观测成果的检核，增强网的强度，提高成果的可靠性和精确性。
（4）中海达GPS测量的精度标准：
对GPS网的精度要求，主要取决于GPS网的用途。精度指标通常均以GPS网中相邻点之间的距离误差来表示，其形式为
MR＝δ＋pp×D (3-1)其中，MR---- GPS网中相邻点间的距离误差（mm）；
δ----与接收设备有关的常量误差（mm）；
pp----比例误差（ppm）；
D----相邻点间的距离（Km）。

表 3-1 不同等级GPS网的精度标准见下表：
类别
测量类型
常量误差δ
（mm）
比例误差pp
（ppm）
A
地壳形变测量或国家高精度GPS网
≤5
≤0.1
B
国家基本控制测量
≤8
≤1
C
控制网加密，城市测量，工程测量
≤10
≤5
D
控制网加密，城市测量，工程测量
≤10
≤10
E
控制网加密，城市测量，工程测量
≤10
≤20

表 3-2 最简独立闭合环或符合路线边数的规定见下表：
级别
A
B
C
D
E
路线边数
≤5
≤6
≤6
≤8
≤10
坐标分量相对闭合差≤6mm，环线全长相对闭合差≤10mm。
基线长度：
GPS接收机对收到的卫星信号量测可达毫米级的精度。但是卫星信号在大气中传播时不可避免地受到大气层中电离层及对流层的扰动，导致观测精度的降低。因此，在GPS测量中，通常采用差分的形式，用两台接收机来对一条基线进行同步观测。在同步观测同一组卫星时，大气层对观测的影响大部分被抵消了。基线越短，抵消的程度越显著，因为这时卫星信号通过大气层到达两台接收机的路径几乎相同。
因此，设计基线边时以20公里范围以内为宜。基线边过长，一方面观测时间势必增加，另一方面由于距离增大而导致电离层的影响有所增强。
GPS网的基准：
在全球定位系统中，卫星主要视作位置已知的高空观测目标。所以，为了确定接收机的位置，GPS卫星的瞬时位置通常归化到统一的地球坐标系统。现在全球定位系统采用的WGS—84坐标系统，是一个精确的全球大地坐标系统。而我国的国家大地坐标系采用的是1954北京坐标系及1980西安坐标系。通常在工程测量中，还往往采用独立的施工坐标系。因此，在GPS测量中必须确定地区性坐标系与全球坐标系的大地测量基准之差，并惊醒两坐标系统之间的转换。中海达HD2003后处理软件很方便就可实现WGS—84、54坐标系、80坐标系中空间直角坐标、大地坐标及高斯平面直角坐标之间的转换，并且可以采用高斯投影或UTM投影在任何独立坐标系中进行网平差处理。
3.7.2 贾鲁河河道倒虹吸控制点静态处理结果：
（1）控制点静态处理图：

图 3-2 控制点静态处理图
（2）控制点静态处理T检验列表

表 3-3 控制点静态处理T检验列表
基线名
T - X
T - Y
T - Z
JYH4→515.1100
0.0804
0.0087
0.0067
JYH4→D1.1100
0.0644
0.0971
0.0681
JYH4→D2.1100
0.1576
0.0810
0.1433
JYH4→D3.1100
0.0582
0.0908
0.2569
515→D1.1100
0.0819
0.0568
0.1627
515→D2.1100
0.2253
0.1464
0.2150
515→D3.1100
0.0781
0.0594
0.1188
D1→D3.1100
0.4937
0.7371
0.8349
D1→D3.1110
0.8877
0.6371
0.8127
D1→D4.1111
0.1208
0.0484
0.1198
D3→D4.1111
0.8435
0.6095
0.7773

图 3-3 T检验直方图

3.7.3 控制点静态处理平差总结
表 3-4 最终平面距离平差值
起点
终点
北方向 误差(m)
中误差 (m)
东方向 误差(m)
中误差 (m)
平距
方位角
中误差 (m)
相对误差
JYH4
515
-604.5070
0.0000
-1299.1580
0.0000
1432.9132
245.0471
0.0000
1:101252635

D1
-160.6364
0.0015
-1520.9817
0.0013
1529.4408
263.9711
0.0020
1: 755580

D2
40.9726
0.0035
-1579.4125
0.0031
1579.9438
271.4860
0.0047
1: 334847

D3
41.1613
0.0023
-1715.1910
0.0021
1715.6848
271.3747
0.0031
1: 548936
515
D1
443.8706
0.0015
-221.8237
0.0013
496.2125
333.4465
0.0020
1: 245138

D2
645.4796
0.0035
-280.2545
0.0031
703.6949
336.5305
0.0047
1: 149138

D3
645.6683
0.0023
-416.0330
0.0021
768.0957
327.2045
0.0031
1: 245752
D1
D3
201.7977
0.0022
-194.2093
0.0021
280.0707
316.0978
0.0030
1: 93019

D4
3.4254
0.0011
-226.6228
0.0010
226.6487
270.8660
0.0015
1: 152835
D3
D4
-198.3723
0.0023
-32.4135
0.0022
201.0030
189.2800
0.0032
1: 62482
表 3-5 基线最弱边相对中误差
起点
终点
北方向 误差(m)
中误差 (m)
东方向 误差(m)
中误差 (m)
平距
方位角
中误差 (m)
相对误差
D3
D4
-198.3723
0.0023
-32.4135
0.0022
201.0030
189.2800
0.0032
1: 62482
表 3-6 最终坐标平差值
点名
x
y
正高(m)
平面中误差
中误差 (m)
中误差 (m)
中误差 (m)
515
3846174.9510
458461.0460
129.9750
*****
*****
*****
*****
D1
3846618.8216
458239.2223
129.0004
0.0020
0.0015
0.0013
0.0035
D2
3846820.4306
458180.7915
127.8008
0.0047
0.0035
0.0031
0.0084
D3
3846820.6193
458045.0130
127.9740
0.0031
0.0023
0.0021
0.0056
D4
3846622.2470
458012.5996
127.8783
0.0025
0.0019
0.0016
0.0043
JYH4
3846779.4580
459760.2040
127.0930
*****
*****
*****
*****

4、 施工放样

4.1 施工测量放样工艺流程
施工测量放样工艺流程，详见附图3。
4.2 仪器选用方法
本标段施工放样选用仪器方法：
（1）渠道土方开挖、填筑边线放样、边坡坡度控制、高程控制均采用GPS动态放样。渠道衬砌（宽度、高程、坡度等）采用全站仪和水准仪控制。
（2）倒虹吸的主要轴线放样、细部尺寸放样、高程放样主要采用全站仪和水准仪控制。
4.3 施工测量放样作业方法及要求
（1）测量放样前，整理好施工区已加密好的控制点平面和高程成果资料。
（2）根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。
（3）必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。
（4）根据规范规定和设计的精度要求来确定放样方法及精度估算、放样程序、人员及设备配置等。
4.4 放样前准备
（1）阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
（2）选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
（3）准备仪器和工具，使用的仪器必须在有效的检定周期内。给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
（4）使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。
4.5 全站仪坐标法设站+极坐标法放点
（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。
（2）瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的对算以检核输入数据的正确性。
（3）在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。以上步骤为测站点的测量。
（4）在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。
（5）记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。
（6）观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距D。
（7）计算实测距离D与放样距离D的差值：△D=D- D，指挥司镜员在视线上前进或后退△D。
（8）重复过程7，直到△D小于放样限差。（非坚硬地面此时可以打桩）
（9）检查仪器的方位角值，棱镜气泡严格居中（必要时架设三脚架），再测量一次，若△D小于限差要求，则可精确标定点位。
（10）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加标记。
4.6 全站仪（测距仪）边角交会法设站
（1）在未知点P上架设全站仪（测距仪），整平；在已知点A上安置棱镜，量测棱镜高；在已知点B、C上安置照准标志。
（2）测量PA间平距D、高差DH和PB、PC方向间的水平角a，b。
（3）用D、a及A、B点的坐标计算P点的一组坐标；用D、b及A、C点的坐标计算P点的另一组坐标；两组坐标的差值不超过规定限差，取中数即为P点的最后坐标。
（4）根据A点的高程H和高差DH计算仪器的视线高：H视=H-DH。
（5）如果需要可以将P点坐标投影到地面上，并作好标记。量取仪器高，求出地面P点的高程。
4.7 GPS动态测量建测站点
4.7.1 基准站设置
（1）将脚架架设在基准站测量点上（有标墩直接将一起架设在标墩上），脚架的顶部应在可视范围内粗略水平。
（2）将三角基座和GPS接收机系统联结在一起，安放在脚架（或标墩）上，并固定连接螺丝。
（3）将GPS接收机和供电系统联接（如干电池、电瓶等）。
（4）将GPS接收机和接收天线系统连接（接收机内含天线系统的不需此步骤）。
（5）对相位中心不在接收机中心的应将GPS接收机的指示标识指向磁北方向。
（6）连接电台发射系统和GPS接收机，电台主机和电台天线，电台主机和电台后备电源。
（7）连接接收机和记录用测量手簿和便携式电脑。
（8）将脚架精确整平和对中于基准点。
（9）量取并记录天线高度，记录基站测量点的名称、GPS接收机编号、开始测量时间等资料。
（9）依次打开接收机主机、电台、测量手簿或便携式电脑。
（10）用测量手簿或便携式电脑设置基准站。
4.7.2 流动站设置
（1）在流动站上用脚架或对中杆架设接收机。
（2）连接流动站主机和供电电源。
（3）连接流动站主机和接受电台，及接受电台天线。
（4）联接流动站主机和测量手簿或便携式电脑。
（5）用手簿或便携式电脑配置流动站。
（6）流动站的初始化。
（7）在已知点上架设流动站。
（8）整平对中接收机，量取天线高度。
（9）用手簿或便携式电脑控制流动站做点为校正。
（10）开始执行动态测量任务。
4.8 金属结构、机电设备安装测量放样：
贾鲁河倒虹吸的金属结构、机电设备安装测量的测量站点（包括后视点和检查点）必须是专用的安装控制网点、控制轴线点和高程基点。加密安装控制网点、控制轴线点和高程基点，必须采用等级平面控制和等级水准测量方法进行。测站点或控制轴线应在整个安装过程中保持不变。金属结构、机电设备安装测量放样应选用满足精度要求的经纬仪、水准仪、经过检定的钢尺、钢带尺及测针、精密水准尺等。
轴线放样时，最好将仪器架设在轴线一端A点上，瞄准轴线另一端B点，直接放样AB轴线上的点。
放样方法采用全站仪平面位置极坐标法放样，高程放样采用水准仪测设。
5、 施工测量质量控制

5.1 土石方开挖、填筑放样质量控制
（1）贾鲁河河道倒虹吸土石料开挖、填筑工程轮廓点放样的工作基点，可采用各种交会方法、导线测量方法或者GPS定位方法进行测设，其放样测站点的点位限差平面控制在±35mm、高程控制在±35mm以内（注：放样测站点的点位限差是相对于邻近基本控制点而言的）。
（2）贾鲁河河道倒虹吸开挖轮廓点放样的点位限差如下：
1）土、砂、石覆盖面开挖轮廓点点位限差：平面±150mm、高程±150mm
2）主体工程部位的基础轮廓点点位限差：平面±50mm、高程±50mm
注：点位限差均是相对于邻近基本控制点而言的。以上轮廓点放样时，用明显标志加以标明。
5.2 倒虹吸附近衬砌、结构物放样质量控制
（1）渠道衬砌、结构物工程轮廓点放样的工作基点，可采用导线测量方法或者GPS定位方法进行测设，其放样测站点的点位限差平面控制在±15mm、高程控制在±15mm以内（注：放样测站点的点位限差是相对于邻近基本控制点而言的）。
（2）渠道衬砌、结构物轮廓点放样的点位限差如下：
点位限差：平面±20mm、高程±20mm。
注：点位限差均是相对于邻近基本控制点而言的。

6、 倒虹吸管身段施工测量方法

贾鲁河河道倒虹吸全长224.2m，其中倒虹吸管身段长145m，共 10节管身水平段。管身为钢筋混凝土箱涵断面，渠道设计流量285m³/s，设计水头0.89m。 倒虹吸管身横向为3孔1联箱形钢筋混凝土结构，单孔尺寸4.5m×4.5m（宽×高）。主要合同工程量为：土石方开挖35.19万m3，土石方回填9.07万 m3，混凝土及钢筋混凝土浇筑1045万 m3，砌石0.39万m3，钢筋制安1102t。
倒虹吸管身施工程序如下：倒虹吸管身段分四期进行施工，一期进行进口段左岸5节管身的施工，二期进行进口段右岸5节管身的施工，三期进行出口段左岸5节管身的施工，四期进行出口段右岸5节管身的施工。每期管身的施工程序见下图。

图 6-1 管身施工程序图

6.1 倒虹吸管身段施工测量
倒虹吸管身总宽度为23.78m，土方开挖时考虑在管身两侧各预留0.5m宽作为管身混凝土外模板（钢模台车）占用空间及基坑排水沟布置。基坑开挖时，边坡坡比按1：2考虑，为使边坡稳定，开挖时每6m高设一2m宽的台阶，开挖断面示意图见下图。

图 6-2 开挖断面示意图

一期施工段为桩号SH201+441.12至桩号SH201+513.62，长72.5m，二期施工段为桩号SH201+513.62至桩号SH201+586.12，长72.5m，三期施工段为桩号SH201+441.12至桩号SH201+513.62，长72.5m，四期施工段为桩号SH201+513.62至桩号SH201+586.12，长72.5m。一期施工段72.5m一次开挖完成，开挖基坑在上、下游各留有2条出渣斜坡道；二期施工段分两段开挖完成，开挖基坑在上、下游各留有4条出渣斜坡道，坡道呈放射状布置，为泥结石路面，坡道坡度为1：10，宽度为6m，直通上、下游施工道路，该出渣坡道同时作为后期管身混凝土施工道路。
贾鲁河河道倒虹吸管身段平面图如下：

图 6-3 贾鲁河河道倒虹吸管身段平面图

贾鲁河河道倒虹吸管身段断面图如下：

图 6-4 贾鲁河河道倒虹吸管身段断面图

管身数据见后面附表1：
基坑开挖施工过程为：首先进行测量放线，根据地面高程确定上口开挖线之后进行开挖，开挖之前首先进行清表，然后进行基坑开挖。基坑开挖分层进行，每一开挖层深2m左右，开挖采用1.2～1.6m3挖掘机进行，20T自卸汽车运输。由地质资料可知，该地区地下水埋深较大，地下水在基底8m以下，基坑内无地下水渗漏，基坑排水主要解决明水。在开挖前，为保证基坑干场作业，提前在基坑周围挖排水沟，设集水井，水泵抽排。出渣坡道及排水沟随基坑开挖平行进行。基坑底部清理采用推土机推平、装载机装车、人工找平，保证基坑底部几何尺寸及高程符合设计要求。
基坑开挖土临时堆放场地布置在一期管身段上下游附近，每期土方开挖前，计划好土方利用量，多余土方运至监理人指定的弃土场。根据施工总进度计划，汛前开挖的基坑必须在汛前浇筑完成管身混凝土，并在汛前完成基坑回填。该地区最大冻土层厚度为40cm，基坑开挖考虑冬季施工，冬季施工时，预留65cm保护层，以防基础受冻。
6.2质量检查
（1）桩体密实度实验成桩检验
振冲法施工结束后,在完工后14天进行成桩检验:
1）采用现场桩体的容重试验确定桩体振密程度；
2）采用重型（2）动力触探跟踪检测桩体密实度，密实标准为动力触探平均贯入10cm的锤击数≥7～10击；小于标准值为不密实桩；对桩体及桩间土进行标准贯入试验和相对密度试验；
3）随机抽验率为1%～5%，每项试验的桩数应不少于3根。
（2）质量检查和验收
1）振冲施工开始前，承包人应会同监理人复核振冲孔位的现场放样成果，经监理人签认后，方可开始振冲孔的造孔。
2）振冲造孔和清孔结束后，承包人应会同监理人对每个振冲孔进行孔位、孔深、孔斜和清孔验收。
3）振冲填料和加密施工过程中，承包人应会同监理人按试验选定的施工参数，定时进行以下项目的检查和验收：
a 桩位偏移值；
b 检查记录各加密度长度及其加密电流值和留振时间；
c 分段抽检填料的级配和质量；
d 检查记录各加密段的填入量。

7、 竣工测量
7.1竣工测量一般规定
（1）竣工测量的施测精度不低于施工测量放样的精度。
（2）竣工测量随着施工的进度，按竣工测量要求，逐渐积累采集竣工资料。待单项工程完工后，进行一次全面的竣工测量。
（3）对于需要竣工测量的部位应事先与设计、监理、施工管理单位协商、确定竣工测量项目。
7.2土石方工程竣工测量
（1）主体工程开挖至建基面时，应及时实测建基面地形图，亦可测绘高程平面图，比例尺1:200，图上应标有建筑物开挖设计边线或分块线。
（2）开挖竣工断面间距：直线段25m，曲线段10m。
（3）开挖竣工断面方向：横断面垂直于建筑物轴线，纵断面重合或平行与建筑物轴线。
（4）开挖竣工断面位置：首先应在设计断面位置布设断面，然后在建筑物结构变化处布设断面，最后按断面间距布设断面。
（5）土石方单项填筑工程竣工时，应测绘建筑物的高程平面图或纵断面图，其比例尺不应小于施工详图比例尺。
（6）在填筑工程中，每上料二层，须进行一次边线测量并绘成图表作为竣工备用。在填筑工程中应正确测绘各种不同填筑材料的分界线。
7.3混凝土工程竣工测量
（1）过流部位的形体测量，可采用全站仪坐标法测量散点的三维坐标。散点密度可根据建筑物形体特征确定：水平段可稀，曲线段、斜坡段宜密。
（2）过流部位的形体测量也可采用断面法（沿着某一条结构线或轴线）、采用全站仪测量断面点的三维坐标，用解析法建立断面数据文件，并与设计数据进行比较，计算尺寸差值。

8、测量工作职责

（1）严格执行有关测量标准、《规程》、《规范》，熟悉并掌握本工程项目的测量等级；
（2）熟悉测量仪器的性能指标、操作及维护方法，正确使用测量仪器；掌握测量仪器的通常检查、校正方法及检验周期，并经常对测量仪器进行检查校正、定期送检；并做好施工记录；
（3）熟悉本工程项目的设计图纸、技术标准，准确掌握各结构物的设计尺寸和标高，严格按设计尺寸给测量人员进行技术交底；对本工程项目重点构筑物编写测量实施方案，明确测量方法和测量精度标准；
（4）严格按设计尺寸进行放样测量，保证放样精度符合测量要求，施工中应经常检查和复核其尺寸和标高的准确性，保证结构构筑达到设计要求；
（5）坚持换手复测制度，严格对测量人员的资料进行检查复核，对测量资料和结论进行负责；
（6）定期对施工导线点、控制桩和水准点进行检查和复核，保证桩位的正确性；
（7）测量资料按规定格式进行记录，并完善签字手续，测量资料必须是实事求是，不得弄虚作假，测量资料保存在资料柜内，以备查验。

9、测量安全保证措施

9.1人员安全
冬季寒冷天气和夏季炎热天气，为测量外业人员配备必要的劳保设施，保证人员的身体健康。
9.2仪器设备安全
9.2.1仪器的管理
安排专人负责仪器的看护和保养工作，做到仪器使用正常，灵敏。
9.2.2仪器的使用
仪器操作人员必须是经过培训的本部门人员，不得让非本部门人员操作仪器。
9.2.3仪器使用的安全
在仪器使用过程中，必须做到人不离开仪器半米距离；如遇大风、冰雹、雷雨等特殊天气，必须做到迅速撤离，保证仪器设备的安全。

致 谢

当我写完这篇毕业论文的时候，有一种如释重负的感觉，在经历了找工作的焦灼、写论文的煎熬之后，感觉好像一切都尘埃落定，想起了那句伤感的歌词：“Time to say goodbye.”即将给自己的学生时代和校园生活划上一个分号，之所以说它是分号，是因为我对无忧无虑的学生生活还有无比的怀念，对单纯美好的校园生活还有无比的向往。这只是我生命中的一个路口，并不是终点，我始终相信青春不会散场，坚信有一天会重返校园，以学生或老师的身份去延续这种快乐和幸福。
感谢我的母校河南城建学院，尤其是测绘与城市空间信息系的所有老师,在这片净土读书三载，无形中塑造了我生命的气质、生活的方式，也练就了我乐观的心态和一颗感恩的心。尊敬的导师魏亮老师，无论是为人还是为学都是我生活上和学术上的引路人，感激之情无以言表，只能在日后的工作和学习中踏实做人、勤奋做事，做出一番成绩来回报他对我的恩惠。宿舍同学的互帮互助和深厚友谊更是赐予了我学生生活不可磨灭的记忆，毕业前夕的寝室夜谈更是成为了大学宿舍生活的美好回忆。在这三年中，我收获快乐并且成长，中间夹杂着累并快乐着， 参与测绘系青年志愿者协会那段忙碌的岁月使我的各项能力和技能得到很大的提高，更是让我感受在高压的工作下团队合作的力量，以及工作被认可和受到赞赏的成就感。在那些日子里，与老师们和学生评委们结识的情谊成为了我人生路上的美丽点缀。
在毕业前最后的时光，仍旧要感谢我生命中出现的那些十分重要的师姐师兄、师弟师妹们，以及我结识的朋友们。他们不仅在学术上给予我指点，同时也是我生活中一起同行的人，在交往的过程中我们建立信任、彼此鼓励、互相支持与帮助。
当然，在我求学期间，还要感谢我深爱的父母亲一直以来对我无怨无悔的付出、支持、关爱、尊重和信任，在我学习、生活、感情、工作上遇到困难时，是您们帮我抵御风霜，谢谢您们。我是幸运而幸福的，我知足并且义无反顾的在大家的关爱下坚持自己的信念和理想一路前行。
最后再一次感谢所有在毕业设计中曾经帮助过我的朋友们，以及在设计中被我引用或参考的论著的作者。

附图1： 施工测量工作流程图

测量委托
组建测量队
编制施工测量计划
收集资料
现场踏勘
配置仪器
仪器检校
测量基准点检核
施工控制测量
检查验收
原始地形图复核
数据准备
图纸读审
数据检核
施工放样
竣工部位
交样
点线检查
检查验收
竣工测量
测量资料归档

附图2： 施工控制测量工艺流程图

技 术 设 计
踏勘、选点、建标、埋石
仪器设备检校
外业观测（测角、测距、水准、GPS）
观测原始记录检查
数据预处理、平差计算
整理成果资料
编写技术总结报告
检查验收

附图3： 施工测量放样工艺流程图

读审设计图纸和技术文件
放样数据准备
计算程序准备
放样通知单
施工控制资料
检核
测站点测量
检校仪器
检核
测放建筑物轮廓点线
检核
绘制交样单
交 样
资料归档

附表一、
模板测量检测表
项目名称
南水北调中线一期工程总干渠沙河南～黄河南(委托建管项目)郑州1段第一施工标段
施工单位
河南省水利第一工程局
测量复核内容
贾鲁河倒虹吸1#管身段底板模板
测量资料及依据
《南水北调施工测量实施规定》、《水利水电工程施工测量规范》、贾鲁河倒虹吸施工图
测量内容
点号
设计桩号(m)
设计距中(m)
设计高程(m)
实测桩号(m)
实测距中(m)
实测高程(m)
桩号偏差值(mm) 允许偏差 ±10
距中偏差值(mm) 允许偏差±10
高程偏差值(mm) 允许偏差 ±10
测 量 数 据
控制点
JLH8
D0+166.671
-0.007

JLH7
-D0+088.136
-0.005

-D0+088.136
-0.003

0
2

JLH6
D0+036.227
29.300

D0+036.225
29.303

-2
3

H3

102.800

检查点
1
D0+000.010
-7.450
103.600
D0+000.004
-7.452
103.604
-6
-2
4
2
D0+000.010
-2.600
103.600
D0+000.009
-2.599
103.601
-1
1
1
3
D0+000.010
0.000
103.600
D0+000.013
-0.003
103.600
3
-3
0
4
D0+000.010
2.600
103.600
D0+000.004
2.597
103.594
-6
-3
-6
5
D0+000
